一寸口径透明管式转子流量计结构设计

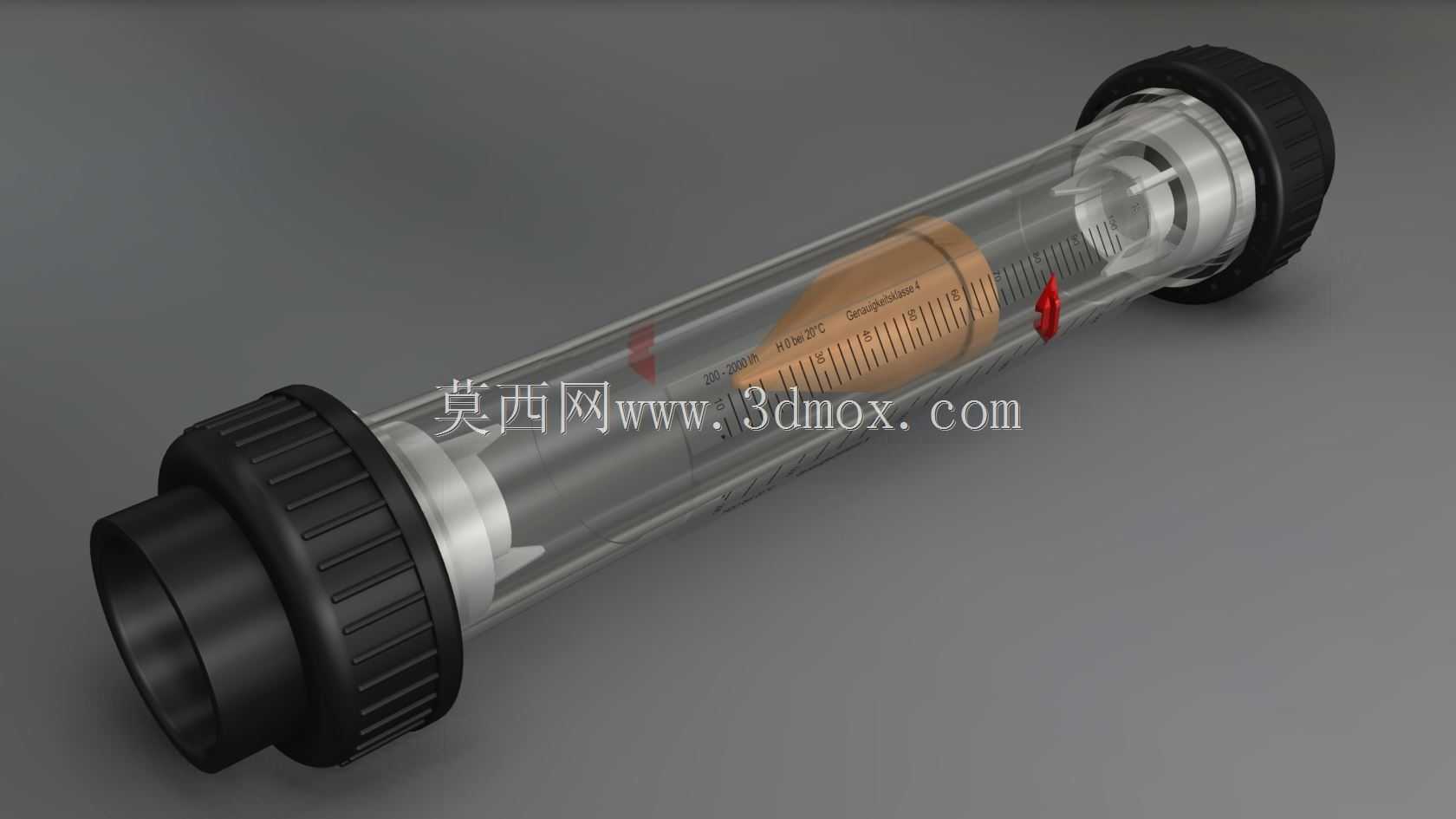

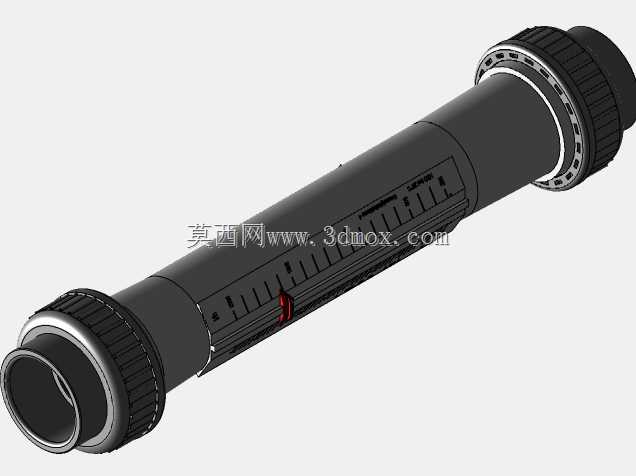

这款一寸口径的管式转子流量计，主要面向中小管径的流体管路流量监测场景，常见于水处理设备管路、化工药剂投加管线、实验室流体回路、小型工业循环水系统、农用灌溉支管等场景，用来直观观测管内流体的瞬时流量，帮助操作人员快速判断管路内流体的通断状态与流量大小，无需外接电源即可完成就地读数，适配清水、弱腐蚀性药液、洁净气体等多种常见流体介质的测量需求。产品整体采用直通式管状结构，主体测量管选用高透明高强度工程材质，既保证内部转子位置清晰可见，又具备足够的耐压抗冲击性能，可适配常规工业管路的工作压力要求；两端采用带防滑纹路的黑色旋拧接头，接头内置密封结构，安装时无需额外焊接，直接与同口径的管路对接旋紧即可完成固定，安装操作便捷，后期维护拆卸也十分方便。设计过程中重点考量了读数的直观性与使用的耐用性，测量管内壁做了高精度的刻度标识，刻度沿管体轴向均匀排布，搭配内部的锥形浮子转子，当流体自下而上流过管体时，浮子会在流体推力作用下上升，当浮子受力平衡时，浮子上沿对应的刻度值即为当前管路的瞬时流量，读数方式简单直观，操作人员无需专业培训即可快速完成数值读取；管体两端的限位结构可以避免流体流量过大时浮子冲出测量管，同时在无流体通过时，浮子会自然回落至管体底部，自动归位等待下一次测量。从安装边界来看，这款流量计为一寸标准通径，整体外形为细长圆柱状结构，安装时需保证管体处于垂直状态，前后预留足够的直管段以保证测量精度，两端接头的外径尺寸适配常规一寸管路的连接标准，安装占用空间小，无需额外的安装支架即可直接固定在管路上，整体重量较轻，不会对管路造成额外的承重负担。结构设计上充分考虑了不同工况的适配性，接头材质选用耐腐耐磨的工程塑料，可适配多数弱酸碱流体的使用场景，透明管体做了防雾化处理，即使在温差较大的工况下也能保证刻度清晰可读，浮子选用密度稳定的材质，长期使用也不会出现密度变化导致的测量偏差，整体结构无复杂电子元件，故障率极低，适合长期在户外或工况相对复杂的现场使用，能够稳定可靠地完成流体流量的就地指示工作。
