KAMLOK634B快接接头配套防尘盖结构

　　在流体输送管路的日常运维场景里，快接接头的外露端防护一直是容易被忽略却直接影响系统可靠性的环节，尤其是采用KAMLOK标准凸轮锁紧式快接的管路系统，接头端面的密封面、锁紧凸轮槽如果长期暴露在车间、户外作业现场，很容易积存金属切屑、粉尘、泥沙甚至腐蚀性介质残留，下次对接时不仅会划伤密封胶圈造成泄漏，硬质颗粒进入管路还会损伤下游的阀组、泵体内部构件，这类配套防尘盖就是针对这一实际工程需求设计的防护构件。

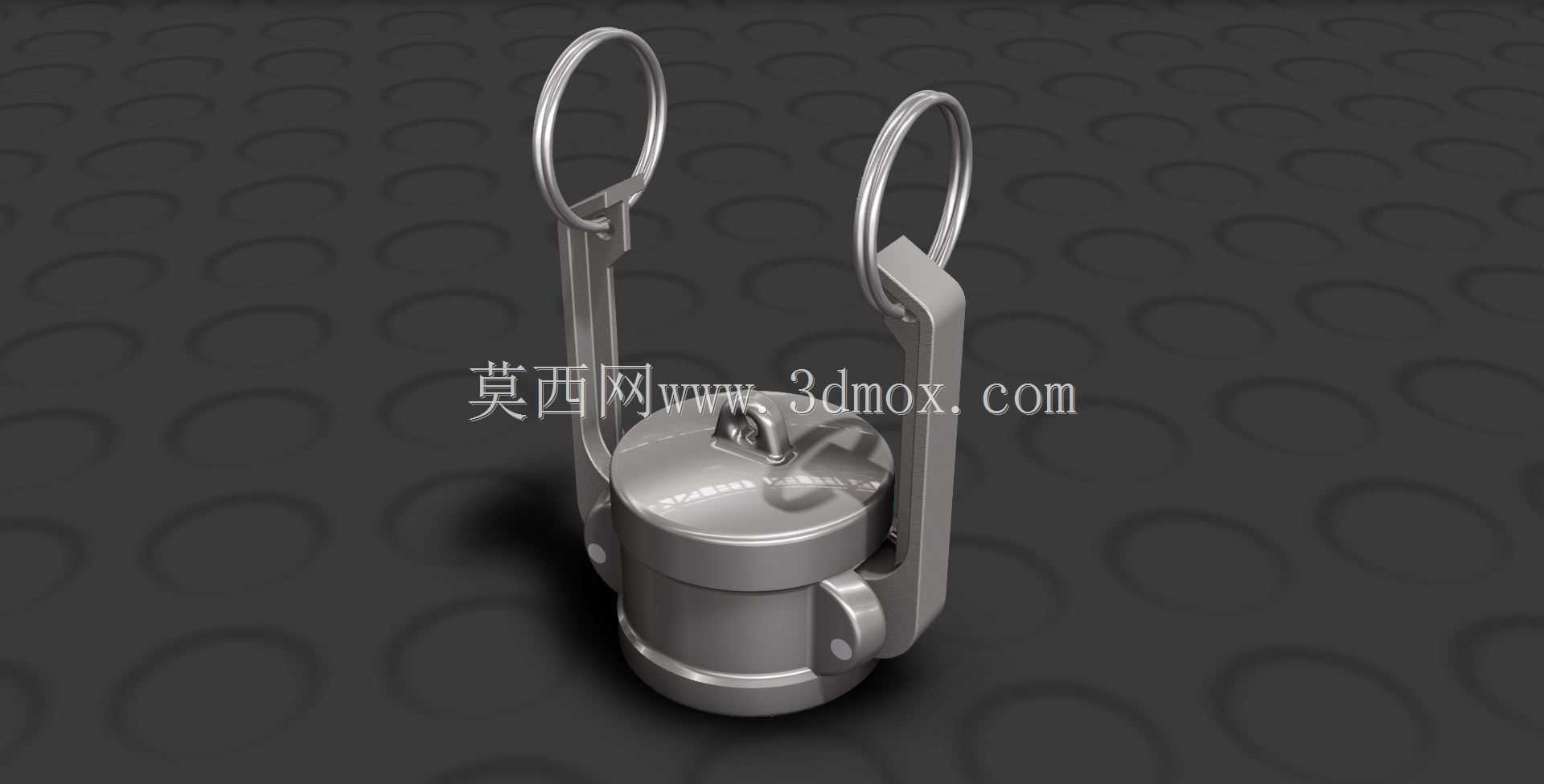

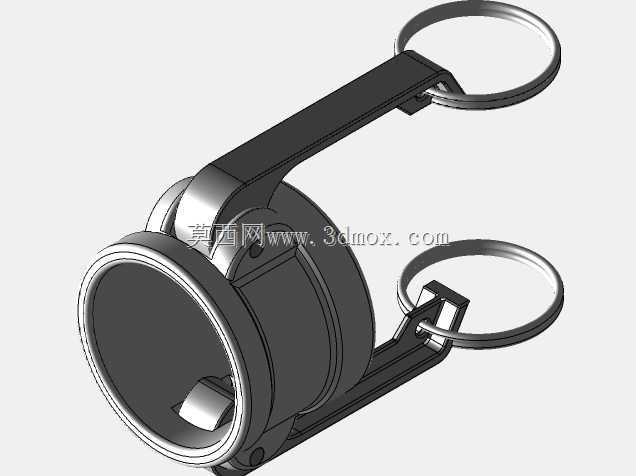

　　这款防尘盖的整体结构完全匹配634B规格卡姆洛克公接头的端部轮廓，盖体主体采用圆柱筒状嵌套结构，内壁加工有与接头端部外圆适配的定位台阶，嵌套到位后可以完全覆盖接头的密封端面与锁紧配合区域，避免外部杂质直接接触密封面。两侧的锁紧臂采用对称式布局，臂身与盖体主体通过销轴铰接，臂端的拉环结构一方面可以在拆卸防尘盖时提供施力点，另一方面在盖体扣合到位后，锁紧臂可以卡入快接接头对应的锁紧卡槽内，和接头自身的凸轮锁紧结构形成互锁，避免管路在振动、拖拽工况下防尘盖意外脱落，哪怕是在工程机械、移动加注设备这类颠簸幅度大的使用场景里，也能保证防护结构的可靠性。

　　从设计思路上看，这款构件没有采用多余的复杂结构，所有的尺寸边界都严格适配对应规格快接的安装空间：盖体的轴向嵌套深度控制在刚好覆盖接头密封段的范围，不会因为伸入过长干涉接头内部的流道结构，也不会因为深度不足导致密封面边缘外露；两侧锁紧臂的展开角度经过校核，开启时不会和接头上的凸轮手柄发生运动干涉，扣合时臂身的卡扣位置刚好对准接头上的锁紧凹槽，不需要额外调整就能实现可靠锁止；拉环的内径尺寸兼顾了徒手操作和辅助工具勾取的需求，冬季佩戴劳保手套操作时也能顺利穿入手指施力，在狭窄空间内作业时用螺丝刀、撬棒勾住拉环也能顺利拆下防尘盖，不会因为操作空间受限导致防护构件无法正常拆装。

　　实际应用中，这类防尘盖多用于临时断开的流体管路端口防护，比如化工车间的物料输送管路在设备检修断开后、工程机械的液压管路在附件拆卸后、槽罐车的装卸料接头在运输过程中，都需要这类防护构件封堵接头端口。和普通的塑料堵头相比，这款金属材质的防尘盖抗磕碰能力更强，在户外工地、矿山这类作业环境里，哪怕被掉落的碎石、工具磕碰也不会出现开裂破损，重复使用的寿命更长；铰接式的锁紧臂和盖体始终连为一体，不会出现单独的堵头拆卸后随手放置丢失的问题，日常运维时不需要额外准备备用堵头，也能减少因为防护件缺失导致的接头损坏故障。

　　建模过程中对各个配合面的公差做了对应设置，盖体内壁和接头外圆的配合采用间隙配合，既保证扣合时可以顺畅推入，又不会因为间隙过大导致盖体在接头上晃动磨损密封面；铰接销轴的位置做了限位结构，锁紧臂开启到最大角度时不会和盖体侧面发生剐蹭，长期反复开合也不会出现臂身变形松旷的问题；盖体顶部的小型吊环结构可以用来系挂防丢绳，在高空管路、移动设备上使用时，可以通过防丢绳把防尘盖和管路本体绑定，哪怕解锁后也不会掉落遗失，适配更多复杂的作业场景。
