带鱼尾结构道路防撞阿姆科屏障

　　日常做道路交安设施结构设计时，这类带尾部导流结构的波形屏障是高速、城郊快速路临边、中分带位置的常用防护构件，很多刚入行的建模人员容易只做标准段的波形板结构，忽略端部的鱼尾导流处理，实际项目里端部处理恰恰是影响碰撞安全、避免车辆剐蹭后卡滞的核心细节。先从实际应用场景说，这类屏障主要设置在道路路侧有落差、临崖、临水的路段，或是道路中央分隔带开口处、匝道汇入点的侧边，核心作用是在车辆失控偏离行驶轨迹时，通过波形板的渐进变形吸收碰撞动能，同时引导车辆回归正常行驶方向，避免车辆直接冲出路侧或是闯入对向车道，相比刚性混凝土护栏，它的变形吸能特性对小型乘用车的驾乘人员更友好，碰撞时的减速度峰值更低，能减少二次伤害。从设计思路上拆解，

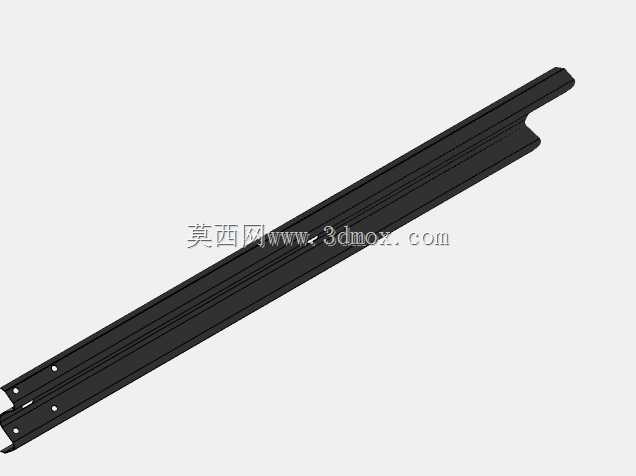

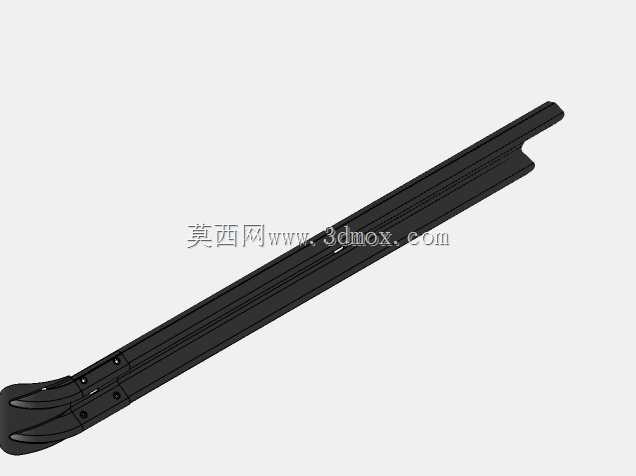

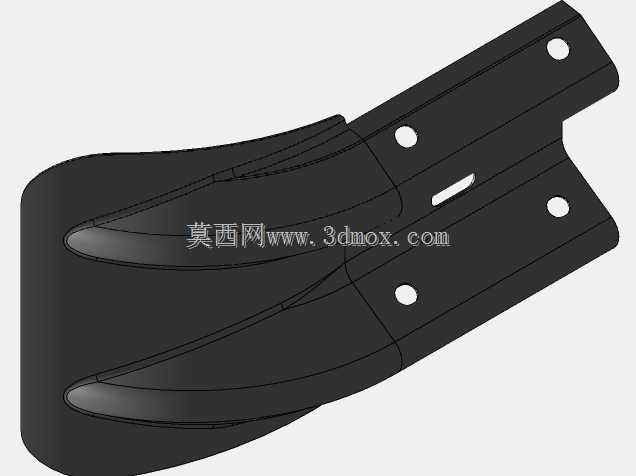

　　鱼尾式的端部结构不是随意做的弧形收边，建模时要顺着标准段波形梁板的截面曲率逐步收窄，最终形成平滑的鱼尾状导流面，这个结构的作用是当车辆以小角度擦碰端部时，不会被尖锐的板端穿刺车体，而是顺着弧形面滑向屏障的标准防护段，避免出现端部直接插入车厢的恶性事故。建模过程中要注意波形梁板的截面参数匹配，常规的波形梁板波高、波距要符合交安设施的通用安装要求，拼接螺栓的孔位要和标准段的孔位完全对齐，不能出现现场安装时孔位错位需要重新打孔的问题，很多新手建模时只做外观曲面，忽略连接孔位的同轴度、孔距公差，实际生产加工后就会出现装配问题。再说到安装边界，这类屏障的立柱间距要根据防护等级做匹配，路侧常用的防护等级下立柱打入深度要满足路基压实度要求，

　　建模时要预留立柱与波形板之间的防阻块安装空间，防阻块作为碰撞时的第一级吸能构件，既可以缓冲碰撞力，也能在波形板受撞变形时避免立柱直接被撞断导致屏障整体失效。鱼尾端部的安装位置要比标准段更靠近道路外侧，端部的立柱要做加强处理，部分场景下还会在端部位置设置反光标识的安装位，建模时要在鱼尾板的对应位置预留反光膜粘贴的平整区域，不能出现曲面曲率过大导致反光膜起翘的问题。从功能特性上看，这种波形屏障的连续拼接结构可以实现长距离的防护覆盖，相邻板段之间的搭接方向要和行车方向一致，避免车辆轮胎刮到搭接缝的凸起位置，建模时要注意搭接段的重叠长度，保证连接强度的同时不会出现局部凸起过高的问题。很多人做这类模型时容易忽略排水的细节，在屏障的立柱底部、

　　波形板的下边缘位置要预留足够的离地间隙，避免路面积水、积沙长期浸泡构件底部加速锈蚀，同时波形板的截面弧度要能让雨水顺着波谷自然排走，不会在板面积水留存。另外，鱼尾端部的曲率半径要经过碰撞轨迹校核，不能出现曲率过小导致车辆碰撞后直接被弹回行车道引发二次事故的问题，建模时可以参考车辆的典型碰撞入射角，调整端部的弧形过渡角度，保证车辆擦碰时的导出角度平缓。在结构细节上，波形板的板厚要匹配防护等级对应的强度要求，不能为了外观顺滑随意调整板厚导致结构强度不足，连接螺栓的露头长度要控制在合理范围，避免螺栓过长剐蹭车辆外板，或是过短导致连接强度不足。整个屏障的安装高度要匹配小型车、大型车的碰撞重心高度，波形板的中心高度要对应车辆保险杠的平均高度，保证碰撞时作用力能均匀传递到整个板体，而不是出现局部应力集中导致板体瞬间断裂。做这类交安设施的三维模型，不能只追求外观形似，要结合实际道路的安装条件、碰撞防护的力学逻辑去调整每个结构细节，小到一个连接孔的位置、端部的弧度，大到整体的防护高度、立柱间距，都要对应实际工程的安装使用需求，不然建出来的模型只能做外观展示，没法用于实际的项目方案演示、结构校核或是生产加工参考。
