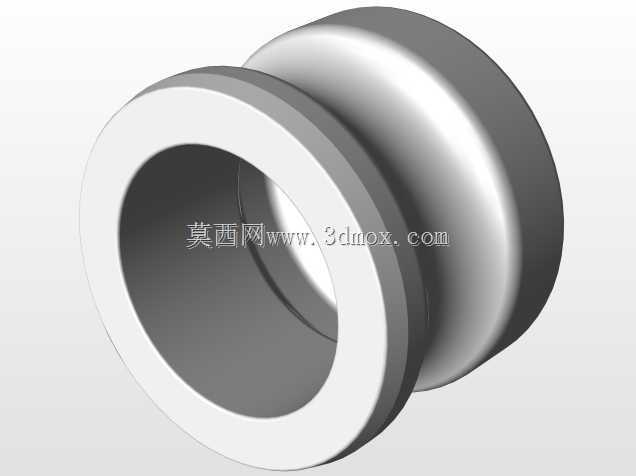

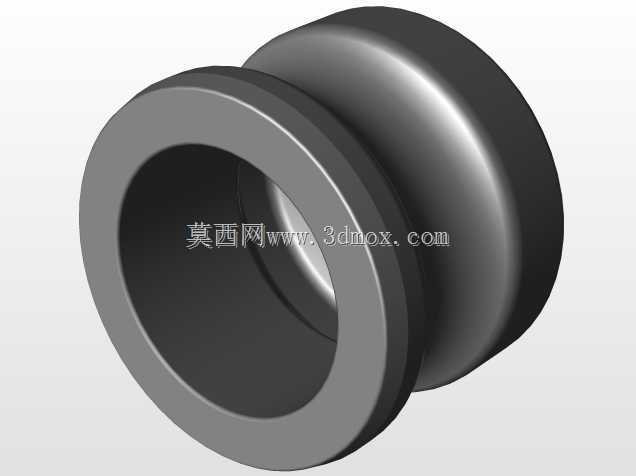

KAMLOK734A型快接接头防尘堵头结构

　　在流体输送管路的日常运维与闲置存放环节，快接接头的端面密封防护一直是容易被忽略却直接影响管路复用可靠性的细节，尤其是采用KAMLOK标准凸轮锁紧式快接结构的管路系统，公头端的密封面、锁紧卡槽如果在闲置时进入粉尘、砂砾或者残留介质干结，下次对接时很容易出现密封失效、锁紧卡滞甚至密封面划伤的问题，这款适配734A规格的防尘堵头，就是针对这类公头快接端的闲置防护需求设计的配套结构。从实际应用场景来看，这类堵头广泛用在石化流体转运、车间压缩空气管路快拆端、消防水带快接端、农用灌溉管路临时拆卸端，还有工程机械液压管路的外露快接公头位置，不管是管路拆卸后短期存放备用，还是设备转运过程中暴露在外的接头端，扣上这个堵头就能完全覆盖接头的对接密封面与锁紧配合位，避免外界杂质进入接头内部流道，也能防止磕碰损伤接头的精密配合面。

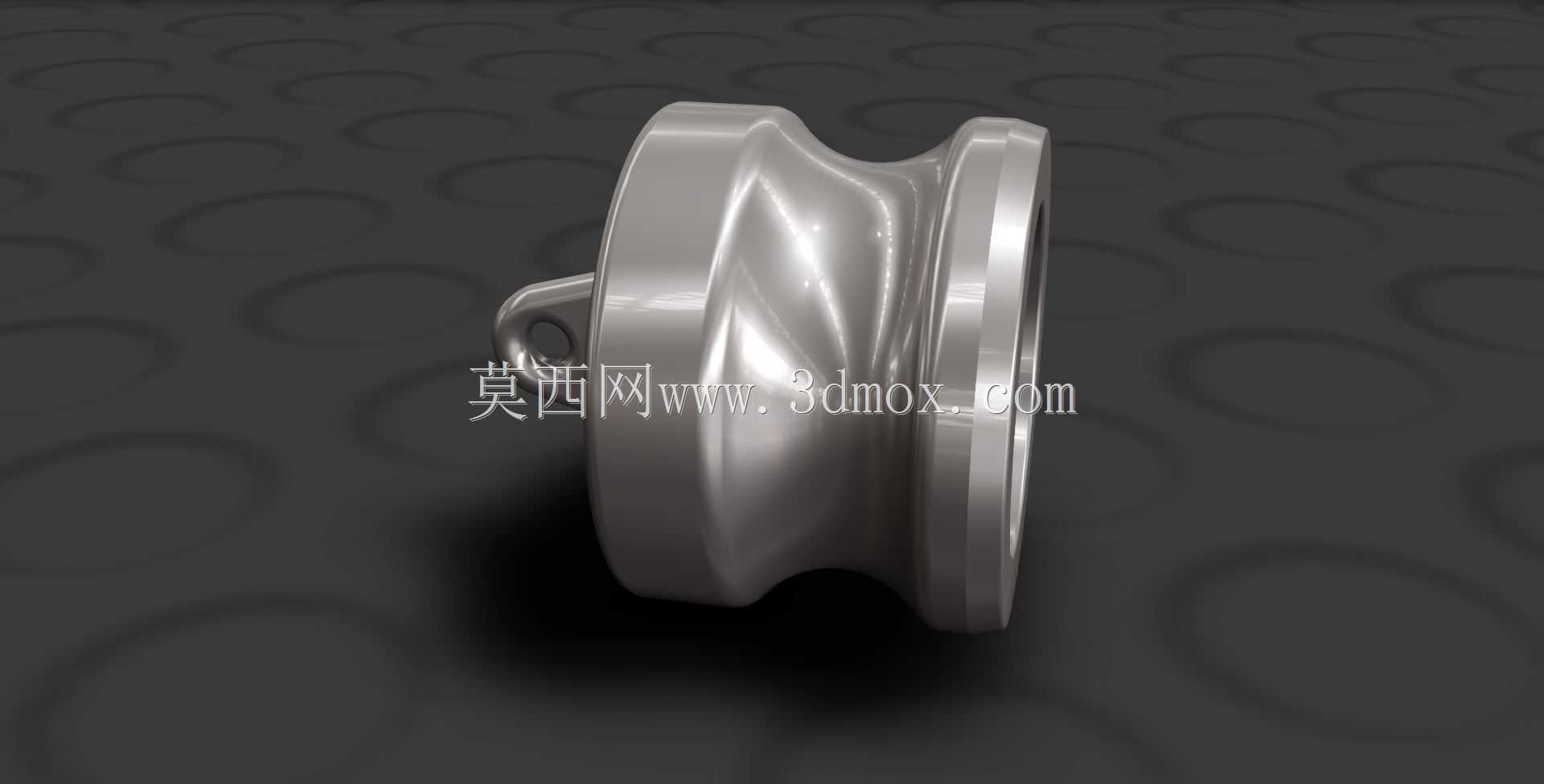

　　从功能特性上看，这款堵头采用和KAMLOK快接母头一致的扣合逻辑，内侧的卡位结构刚好能卡在公头的锁紧凸缘位置，扣合后不会因为管路晃动、搬运颠簸脱落，侧边带的小挂耳可以穿细钢丝或者塑料扎带，直接系在接头附近的管路上，避免堵头拆卸后随手放置丢失，很多现场运维人员都遇到过拆下来的小堵头随手放一边，等要接管路的时候找不到的情况，这个挂耳结构就是针对现场实际使用痛点设计的，不需要额外做收纳结构，直接拴在管路上就能随管路一起周转。堵头的外轮廓做了圆弧过渡的加厚设计，没有尖锐的棱角，在车间现场搬运、拖拽管路的时候，不会勾挂周边的线缆、防护网或者操作人员的工作服，也不容易因为磕碰出现开裂，整体的壁厚分布做了等强度优化，扣合位置的壁厚稍厚，保证反复插拔扣合不会出现塑性变形，外表面的光滑曲面也方便操作人员戴劳保手套的时候直接插拔，不需要额外的工具，单手就能完成堵头的安装和拆卸。

　　从设计思路上来说，这款堵头没有做多余的冗余结构，完全围绕公头快接端的防护边界做轮廓适配，堵头的内凹深度刚好覆盖公头接头的整个插入段，不会因为深度不够导致密封面外露，也不会因为深度过深造成材料浪费，内侧和接头密封面接触的位置做了微小的间隙设计，不会压伤接头上的橡胶密封圈，同时又能阻挡粒径0.1mm以上的固体杂质进入，完全满足工业现场的常规防尘防护需求。堵头的材质适配性也很广，建模的时候预留了不同材质的收缩率调整空间，不管是采用聚丙烯注塑做普通工况的防尘堵头，还是采用铝合金压铸做有强度要求的液压管路防护堵头，或者采用尼龙材质做耐低温工况的防护件，这套三维结构都能直接调整参数后用于生产，不需要再做配合位的二次修改。

　　从安装边界和尺寸配合来看，这款堵头的最大外圆直径比对应规格的KAMLOK公头外径大4mm，扣合后边缘突出接头2mm，能在接头发生磕碰的时候先接触外部物体，起到缓冲防护的作用，堵头的总高度控制在接头插入段长度加3mm的尺寸，安装后不会突出管路太多，避免在狭窄的设备排布空间里和相邻管路、设备结构发生干涉。挂耳的内孔直径做了5mm的通用尺寸，能穿过市面上绝大多数的管路绑扎扎带和细钢丝，挂耳和堵头主体的连接位置做了圆角过渡，避免反复弯折出现断裂。在实际建模过程中，所有的配合尺寸都严格对照KAMLOK734A公头的实测尺寸做公差适配，扣合后的插拔力控制在15N到25N之间，既不会太松容易脱落，也不会太紧导致操作人员戴手套的时候难以拔出，完全符合现场操作的人机工程学要求。很多设计人员在做这类防护件的时候容易忽略实际使用中的插拔手感，要么做的太松一蹭就掉，要么做的太紧需要用螺丝刀撬才能拆下来，这款结构在设计阶段就反复调整了卡位的过盈量，兼顾了连接可靠性和操作便捷性，不管是日常管路维护还是应急抢修场景下，都能快速完成堵头的拆装，不会耽误作业进度。
