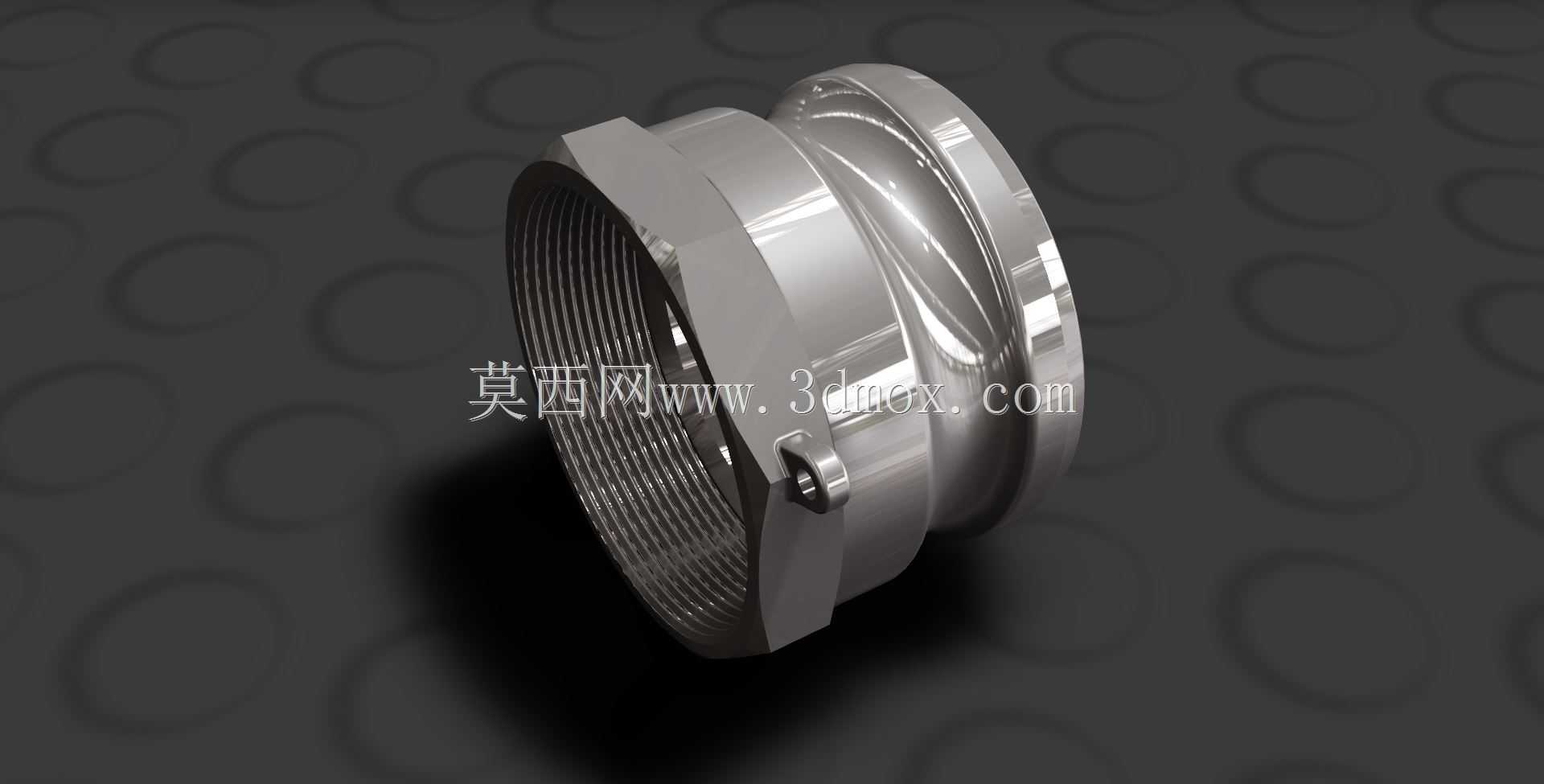

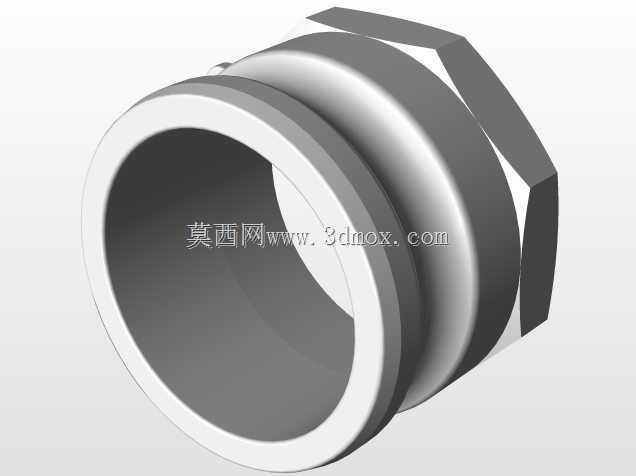

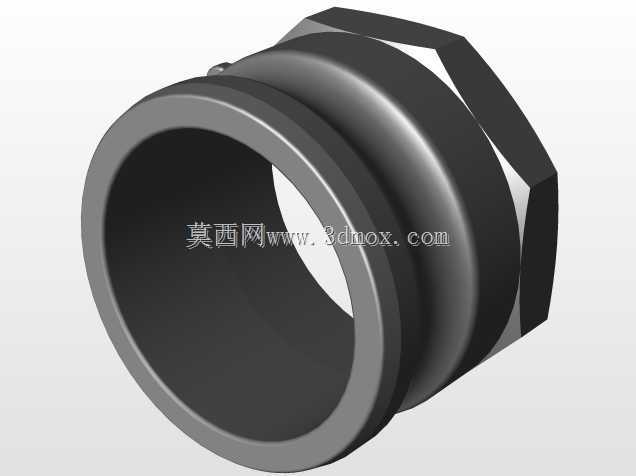

KAMLOK733A型3寸内螺纹快速适配器

　　在流体输送管路的快速接驳场景里，这类凸轮锁紧式内螺纹适配器是现场运维、管路临时改接作业里出镜率极高的连接件，尤其在石化灌区物料转运、工厂冷却水系统临时接驳、散装流体装卸臂末端对接这类需要频繁拆装管路的工况下，能省去法兰对接多颗螺栓反复紧固的繁琐步骤，单人操作即可在数秒内完成管路的通断对接，大幅降低管路拆装的作业时长，也能减少传统螺纹硬对接时对密封面的磕碰损伤。这款3寸NPT内螺纹规格的适配器，是KAMLOK733系列里适配内螺纹管路端的母头适配部件，设计上采用凸轮锁紧的机械锁止结构，对接时仅需将适配的公头插入接头本体，扳动两侧的凸轮把手即可完成锁止，锁止过程中接头内置的密封胶圈会被均匀挤压在对接配合面上，

　　无需额外缠绕生料带或是加装密封垫片，就能实现额定工作压力下的流体密封，适配输送介质涵盖清水、常规油品、低腐蚀性化工流体等多数工业常见流体，日常使用温度范围覆盖常规工业环境的-20℃到120℃区间，能满足多数工厂室外、室内的管路接驳需求。从结构设计维度来看，接头本体采用一体式锻造成型后精加工的工艺路线，相比焊接拼接的接头结构，消除了焊缝位置的应力集中风险，在频繁带压插拔、管路受外力拉扯的工况下，本体结构强度更有保障。内螺纹端严格遵循3寸NPT锥管螺纹的尺寸公差加工，锥度1:16的螺纹结构在旋入对应外螺纹管路端时，会依靠螺纹牙型的过盈配合实现初步密封，配合螺纹端面的密封台结构，能避免螺纹旋接位置出现渗漏。

　　接头外侧的凸轮锁耳位置做了加厚处理，凸轮轴的安装孔采用铰孔精加工，保证凸轮转动时的同轴度，避免长期使用后凸轮出现卡滞、锁止不到位的问题；接头端部的密封槽采用圆弧过渡设计，更换密封圈时无需使用尖锐工具撬动就能取出旧圈，也能避免密封槽边角割伤密封圈导致的渗漏问题。从安装边界来看，这款适配器的内螺纹端轴向旋合长度符合3寸NPT螺纹的标准旋合深度要求，安装时无需额外预留过长的螺纹旋入空间，管路端外螺纹加工到位后，旋入至手紧位置后再用管钳紧固1-2圈即可达到密封要求，过度紧固反而会导致螺纹牙型变形、接头本体开裂。接头对接端的外径尺寸与同规格733系列公头完全适配，锁止把手扳动至锁止位置后，整体径向突出尺寸控制在合理范围，

　　在管路排布密集的狭小空间内操作时，不会和相邻管路发生干涉。接头本体外侧设计有两个对称的扳手卡位平面，安装旋紧时可以用管钳或是开口扳手卡在卡位位置发力，避免直接夹持接头密封段、凸轮安装位导致的部件变形。在实际选型使用时，需要注意这款适配器是内螺纹端固定连接在管路端，对接端适配同系列的公头快速接头，不能和其他品牌不同锁紧尺寸的快速接头混配，否则会出现锁止不牢、密封失效甚至管路脱开的风险；日常维护时仅需定期检查端部密封圈的磨损情况，出现硬化、划伤时及时更换同规格密封圈即可，无需整体更换接头，能大幅降低管路运维的配件成本。在三维建模过程中，这类接头的建模重点在于NPT锥管螺纹的参数化建模、凸轮锁止机构的运动干涉检查，需要严格按照实际尺寸还原螺纹的锥度、牙型角，以及凸轮转动时和公头卡槽的配合间隙，保证模型用于装配仿真时能真实反映实际安装时的对接状态，避免出现虚拟装配能装入、实际生产安装时出现干涉的问题；同时建模时还原本体的过渡圆角、壁厚变化，也能用于后续的流体阻力仿真、结构强度校核，为管路系统的压力损失计算、承压能力验算提供准确的模型基础。
