三爪式轴承齿轮拆卸拉出工具结构

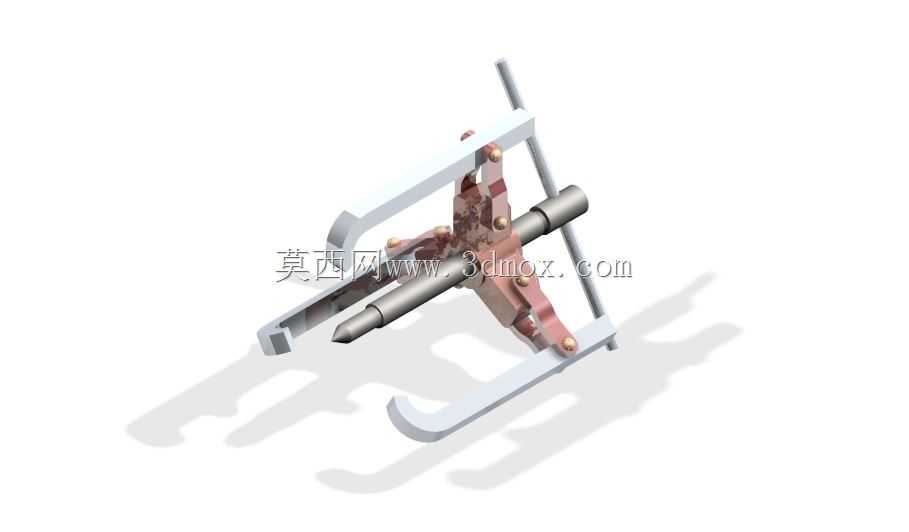

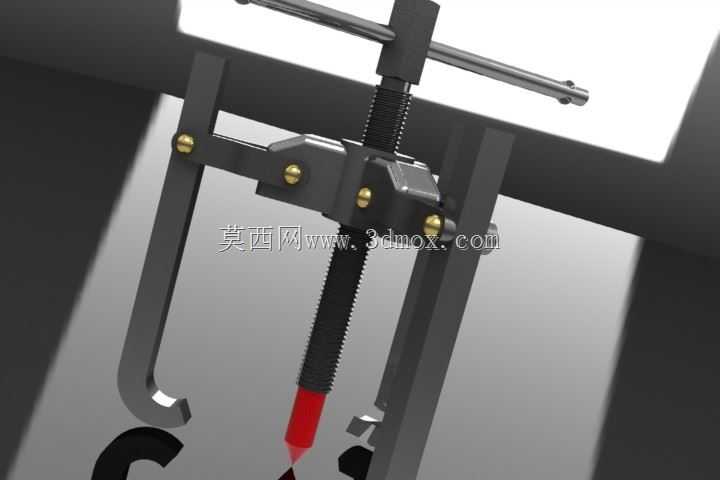

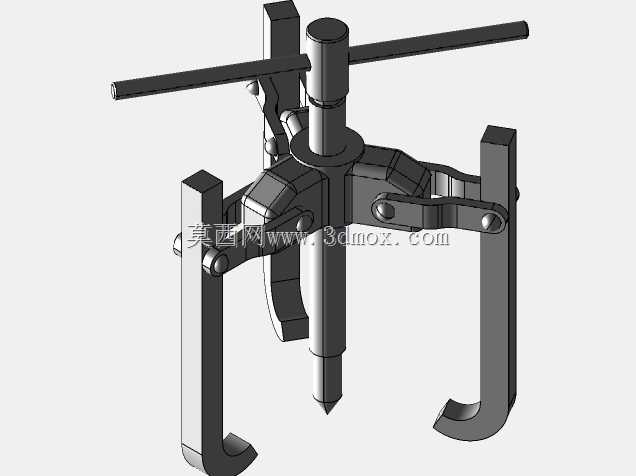

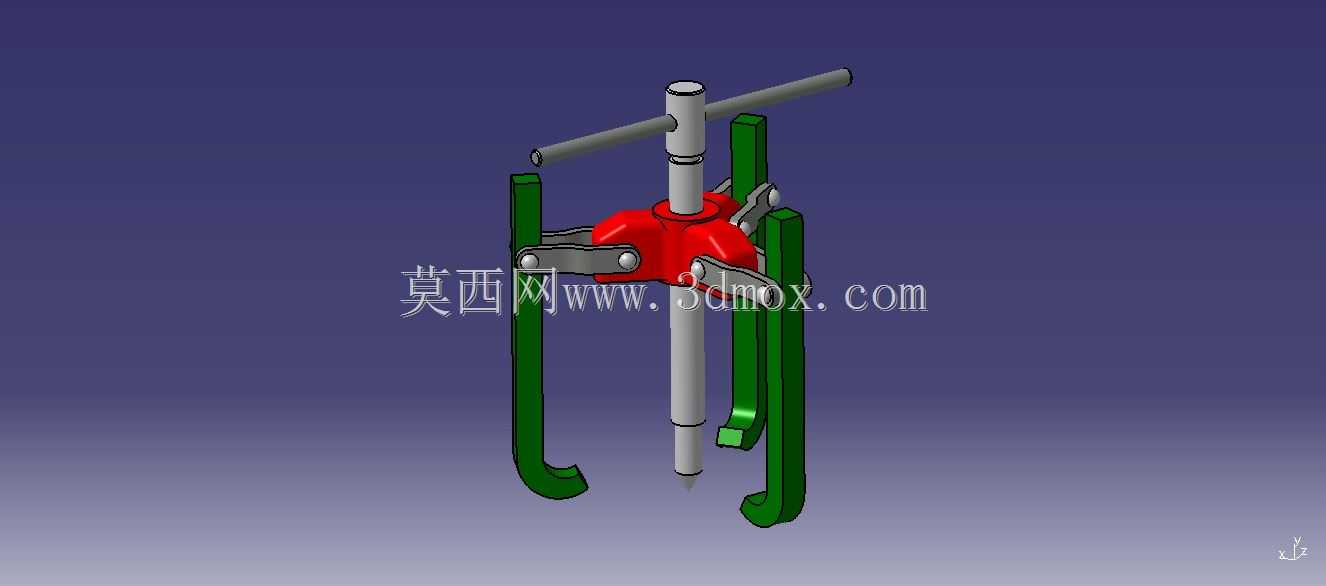

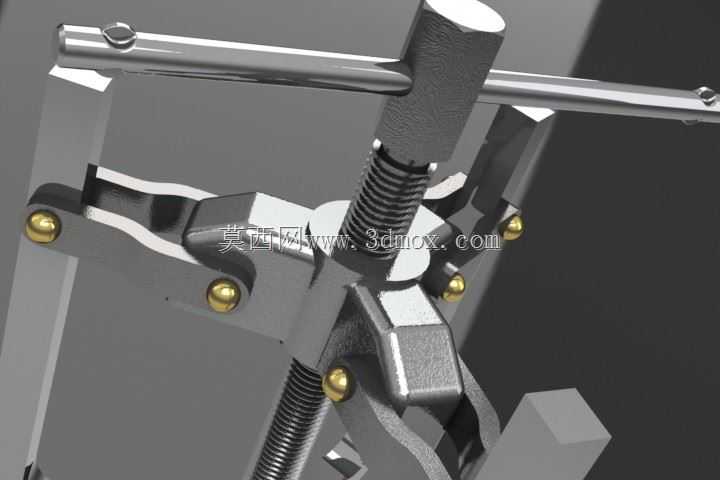

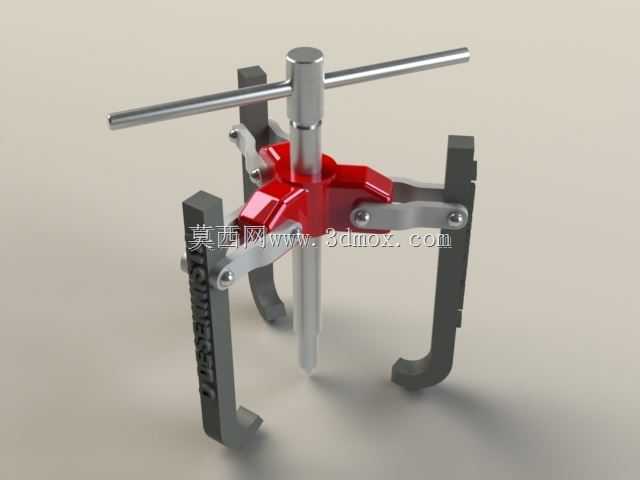

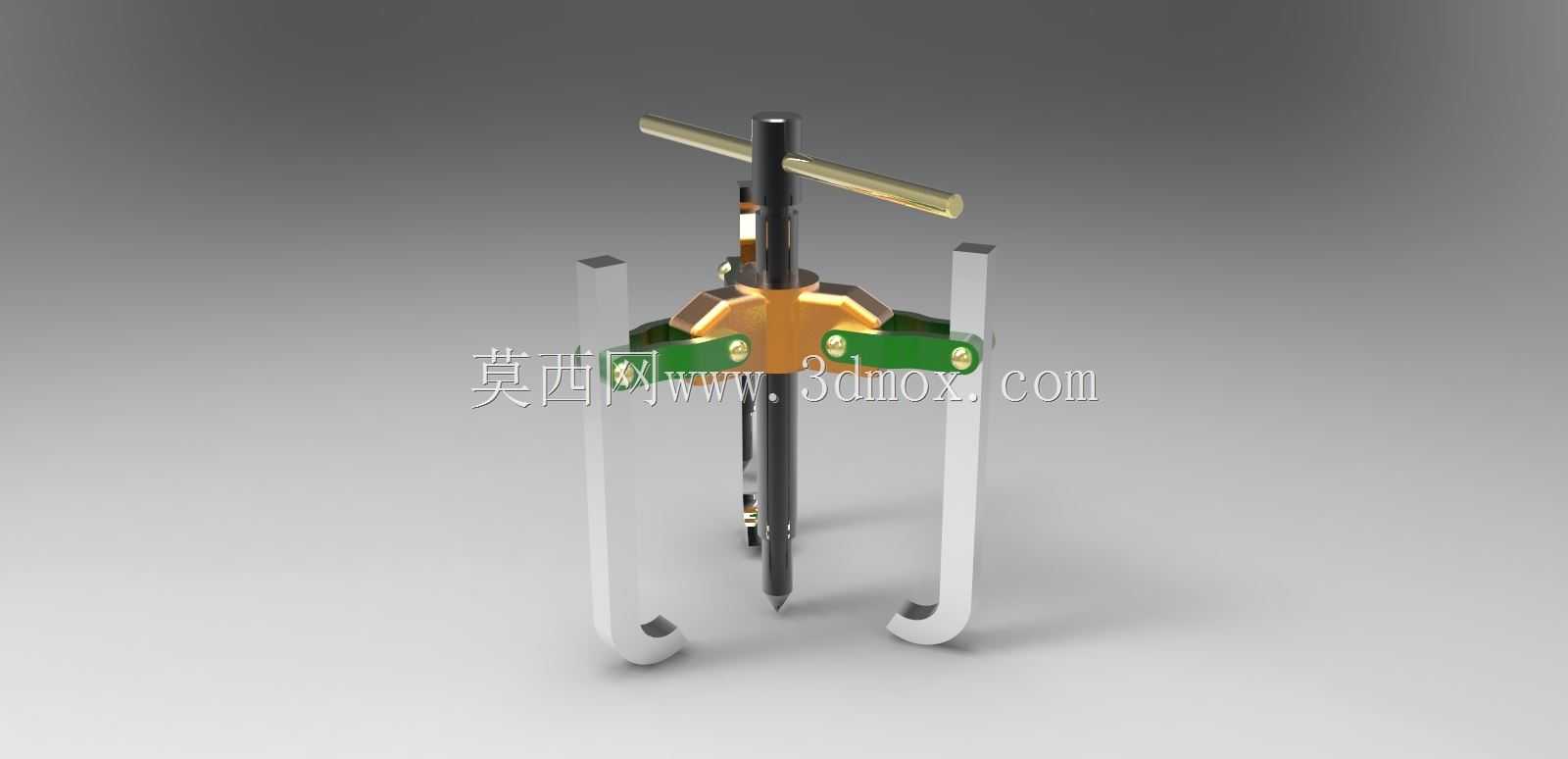

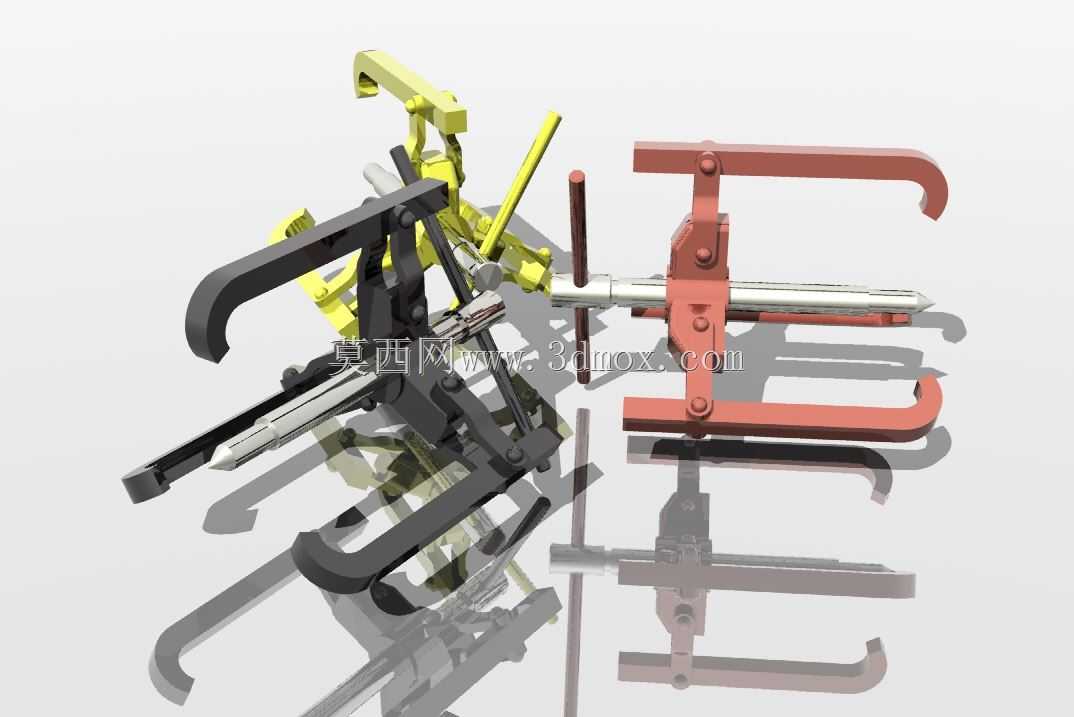

这款三爪式拉出工具是机械维修场景中应用极为广泛的手动拆卸器具，主要用于过盈配合装配件的无损拆卸作业，常见于设备维保、车间检修、机电维修等场景，可适配轴承、齿轮、皮带轮、联轴器等多种轴装零部件的拆卸需求，能有效避免传统敲击拆卸带来的零件损伤、轴体变形问题，大幅降低维修作业的零件损耗率。工具整体采用对称三爪布局设计，中心设置顶压螺杆，顶部配套T型转动手柄，作业时将三个勾爪均匀卡合在待拆卸零件的受力端面，旋转顶部手柄带动中心螺杆向前顶出，依靠螺杆的轴向顶推力与勾爪的反向拉力形成稳定的作用力系，平稳将装配件从轴体上拉出，受力均匀不会出现偏载卡滞的问题。三个勾爪采用可活动铰接设计，能够根据待拆卸零件的外径尺寸调整开合角度，适配一定直径范围内的不同规格零件，勾爪端部做了加厚直角勾头处理，卡合时能牢牢贴合零件背面，受力过程中不会出现滑脱、崩脱的安全隐患。中心螺杆采用大导程梯形螺纹设计，传动效率高且具备自锁特性，施加较小的手柄转动力就能输出较大的顶推拉力，作业过程中可以随时停转保持当前拉力状态，方便操作人员调整勾爪位置或者检查零件松动情况。整体结构采用高强度金属材质打造，主体受力部件经过调质处理，具备足够的抗拉、抗压强度，能够承受大吨位拆卸作业的载荷而不变形、断裂。工具的外形尺寸紧凑，中心螺杆的有效行程覆盖常规中小型轴装零件的拆卸深度需求，三个勾爪的最大开合直径满足常见工业零部件的拆卸尺寸边界，不需要额外搭配转接辅具即可独立完成作业，整体重量适中，单人即可手持操作，无论是固定工位的设备维保还是外出上门检修都能方便携带使用。设计过程中充分考虑了手动作业的操作便利性，T型手柄的长度经过人体工学优化，转动时握持舒适，不需要额外加接延长杆就能输出足够的拆卸扭矩，铰接部位的间隙控制合理，活动顺畅无卡滞，同时不会因为间隙过大导致作业时出现晃动感，各个受力部位的过渡圆角做了加强处理，避免应力集中导致的部件断裂，整体结构兼顾了实用性、耐用性与操作安全性，能够满足日常机械维修作业中绝大多数轴类装配件的拆卸需求。
