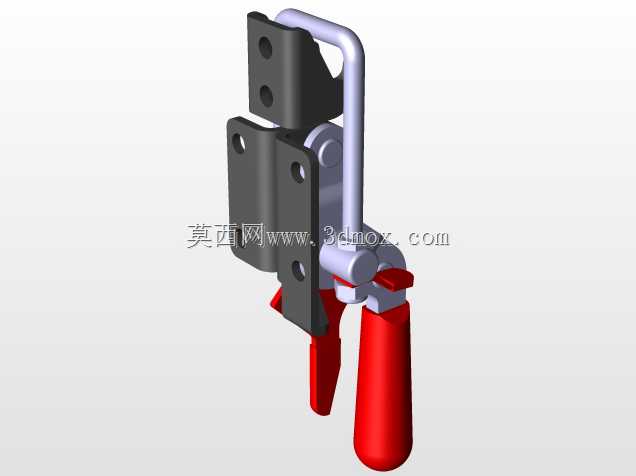

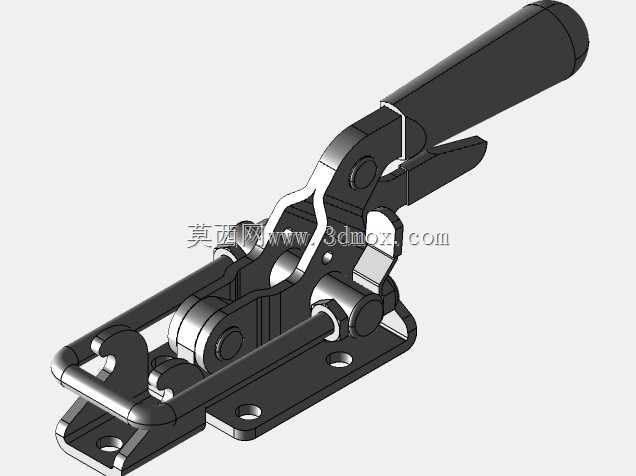

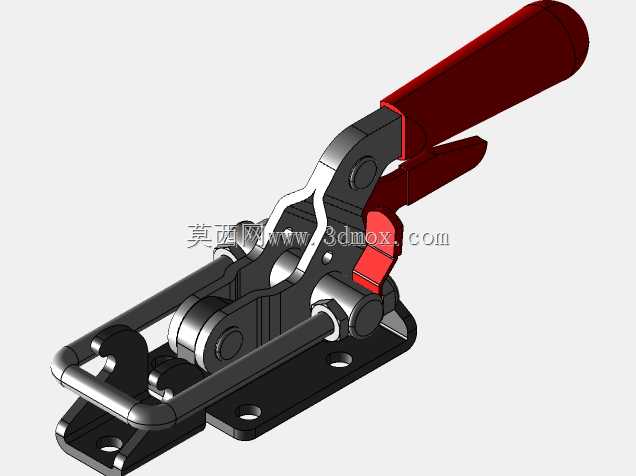

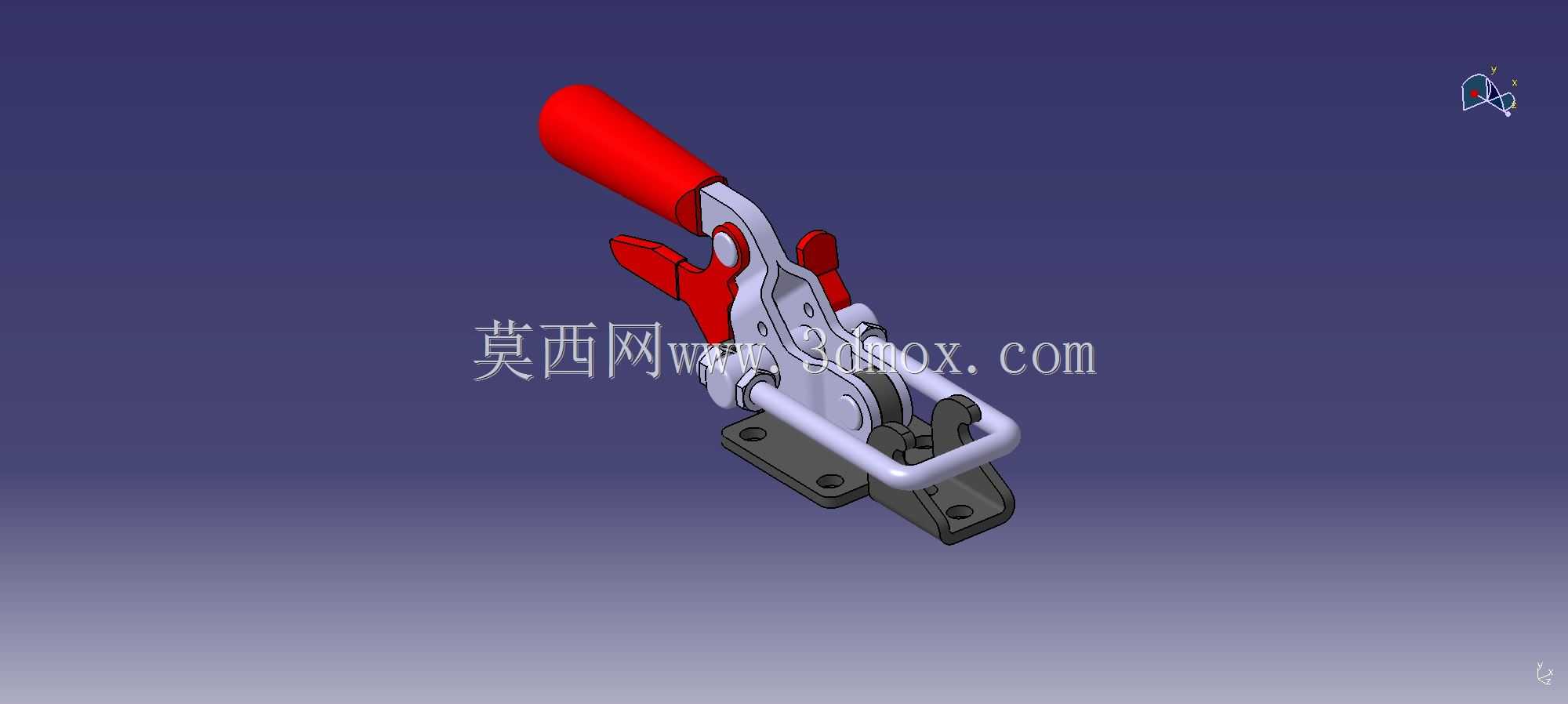

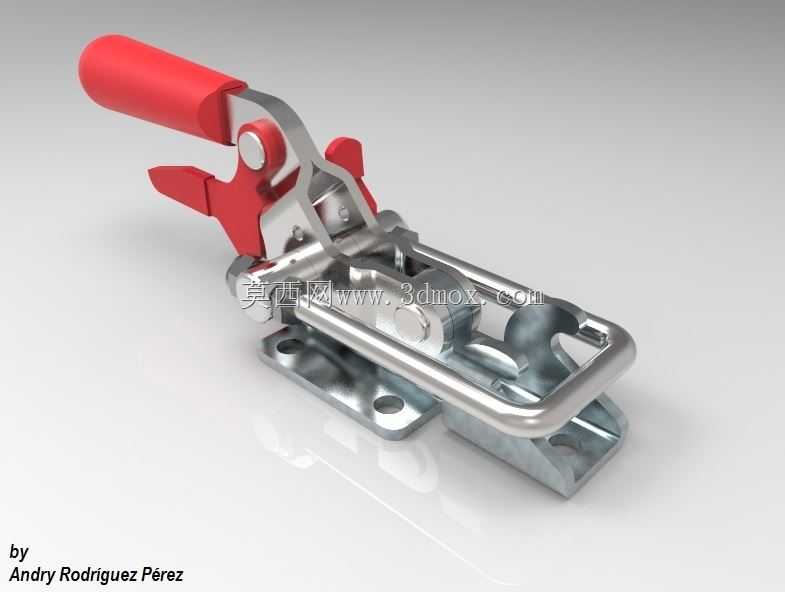

可调式搭扣型快速夹持锁紧工装夹具

这款可调式搭扣型快速夹持锁紧构件，是工业生产场景中应用极为广泛的快锁类五金部件，核心作用是在需要频繁开合、快速锁紧的工位上，实现两个构件之间的可靠拉紧与固定，大幅降低反复拆装紧固件的操作耗时，提升工位作业的流转效率。在实际生产应用中，这类构件常被用于工装检具的盖板锁紧、生产线物料周转箱的扣合固定、小型设备检修门的快速锁闭、印刷装订设备的工位张紧固定、木质/金属包装箱的封箱扣合，以及各类需要预紧力保持的工装夹持场景，相比传统的螺栓螺母锁紧方式，它的操作行程短、锁紧与解锁动作仅需单次扳动即可完成，无需借助额外工具，单人单手即可完成操作，非常适合高频次开合的作业工位。从功能特性来看，这款构件采用杠杆自锁结构设计，当手柄扳动到锁紧临界点后，机构会形成机械死点自锁，在承受额定范围内的反向拉力时不会自行松脱，能够持续保持稳定的拉紧力；构件的拉紧行程带有可调设计，通过调整搭扣连接端的螺纹长度，可以适配不同厚度的被夹持件，补偿长期使用产生的磨损间隙，保证锁紧力始终处于合理区间。红色的绝缘防滑手柄套既提升了操作时的握持摩擦力，避免带油污的手打滑，也能在低温作业环境下隔绝金属构件的低温触感，提升操作舒适度。从设计思路层面，这款构件的结构完全围绕受力合理性展开：底座采用带安装孔的平板式设计，能够通过螺栓直接固定在安装基准面上，受力时载荷直接传递到安装基体，不会产生额外的扭转力矩；铰接部位采用销轴铆接结构，转动部位的配合间隙经过合理设计，既保证扳动时的顺畅无卡滞，又不会因间隙过大产生锁紧晃动；锁钩部分采用圆弧过渡设计，与搭扣环接触时为面接触而非点接触，能够分散锁紧时的接触应力，避免长期使用出现局部压痕变形，延长构件的整体使用寿命。在外形尺寸与安装边界方面，这款构件整体为卧式低矮布局，锁紧状态下整体高度较低，不会在安装面上方形成过高的突出结构，避免与周边运动构件产生干涉；底座的两个安装孔采用对称分布设计，孔位间距适配常规的工装安装孔距标准，安装时不需要额外定制转接板，直接在安装基准面加工对应螺纹孔即可完成固定；搭扣环的活动范围经过限位设计，解锁状态下搭扣环不会随意晃动脱落，操作时仅需将搭扣环挂入对接座的挂钩内，扳动手柄即可完成锁紧，整个动作路径无多余行程，操作手感干脆利落。构件的所有金属受力部件均采用表面镀锌处理，具备基础的防锈能力，能够适应普通车间的作业环境，在无强腐蚀的工况下可以长期保持稳定的机械性能。
