工业用重载模具翻转支撑工装结构

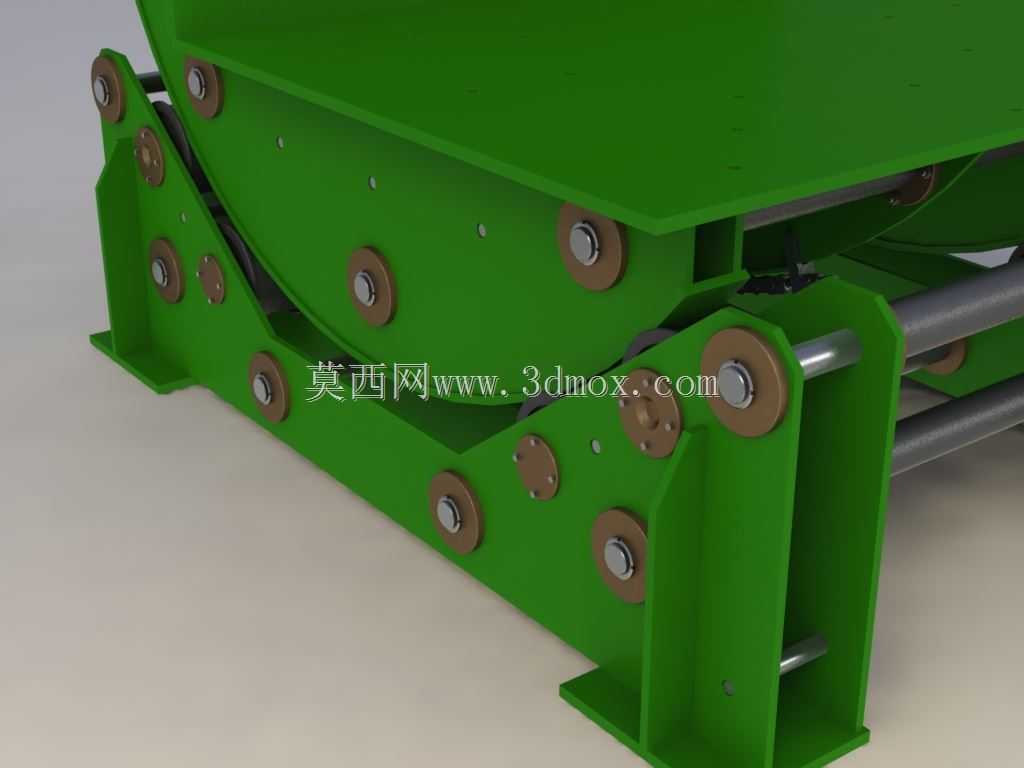

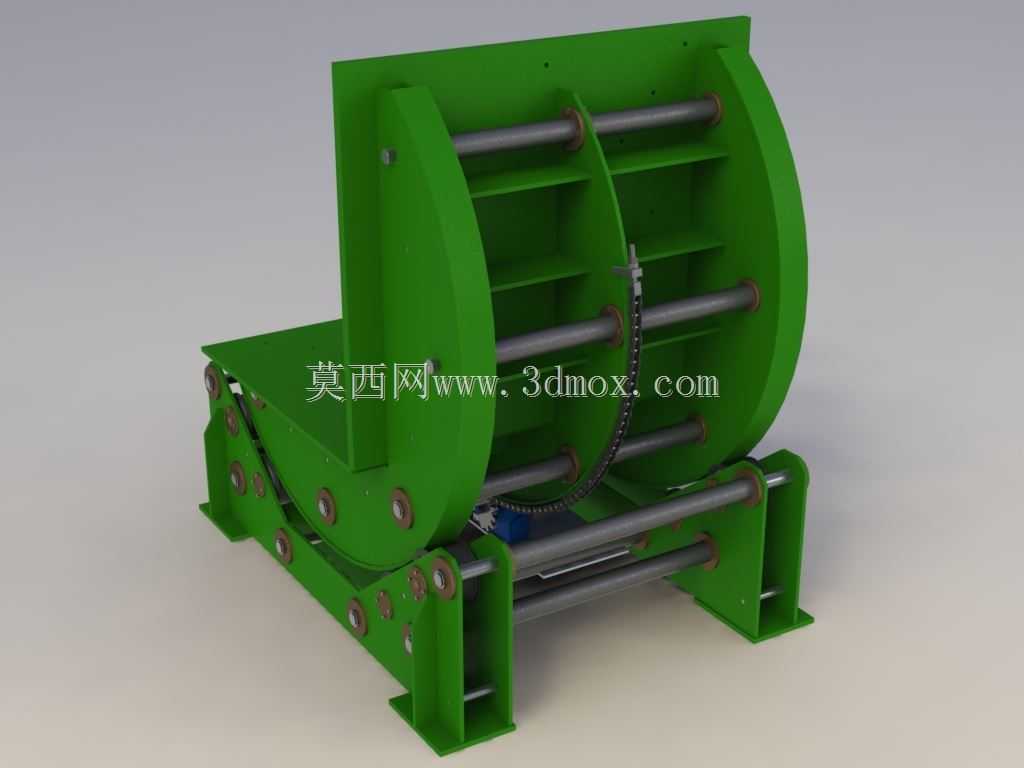

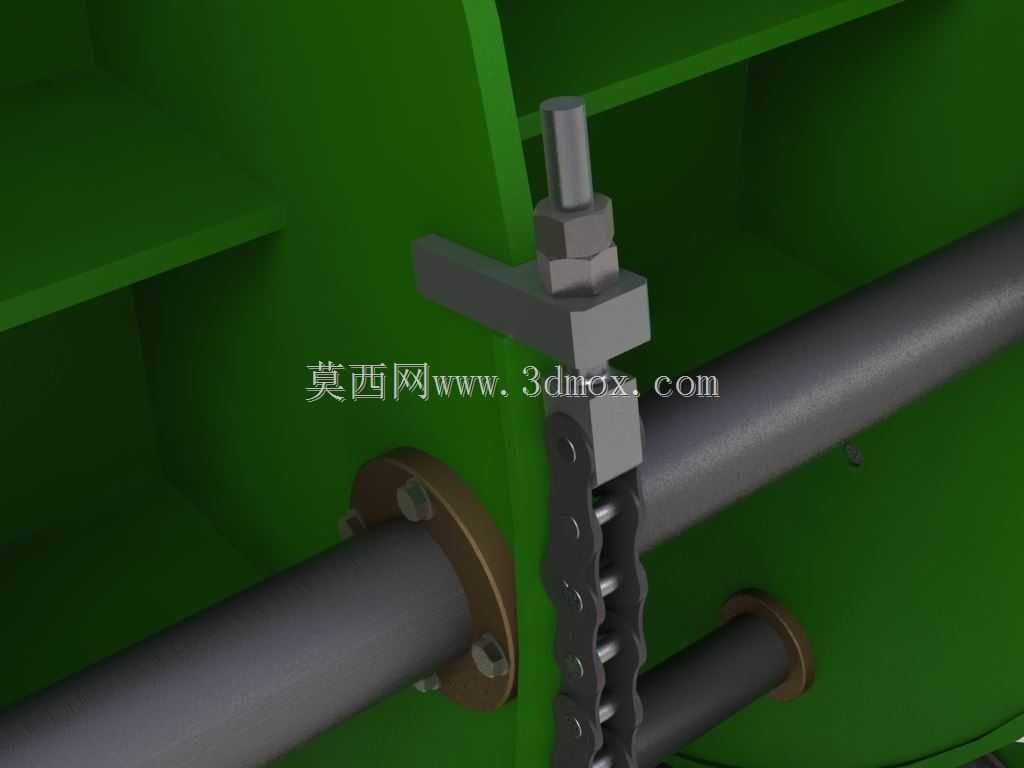

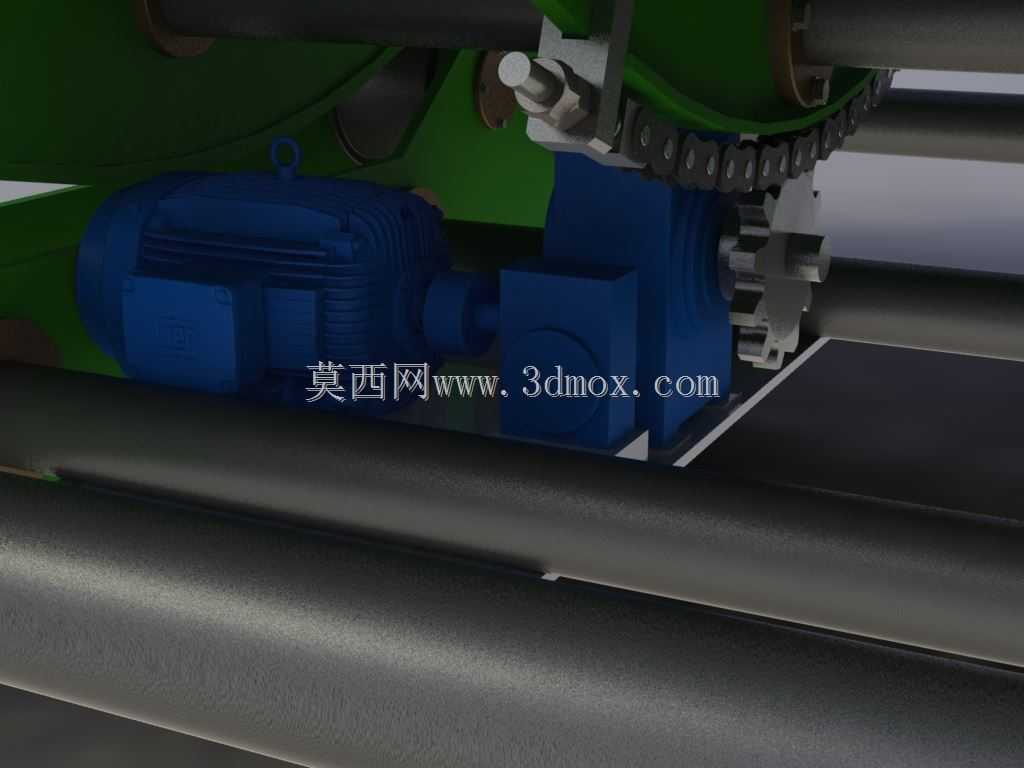

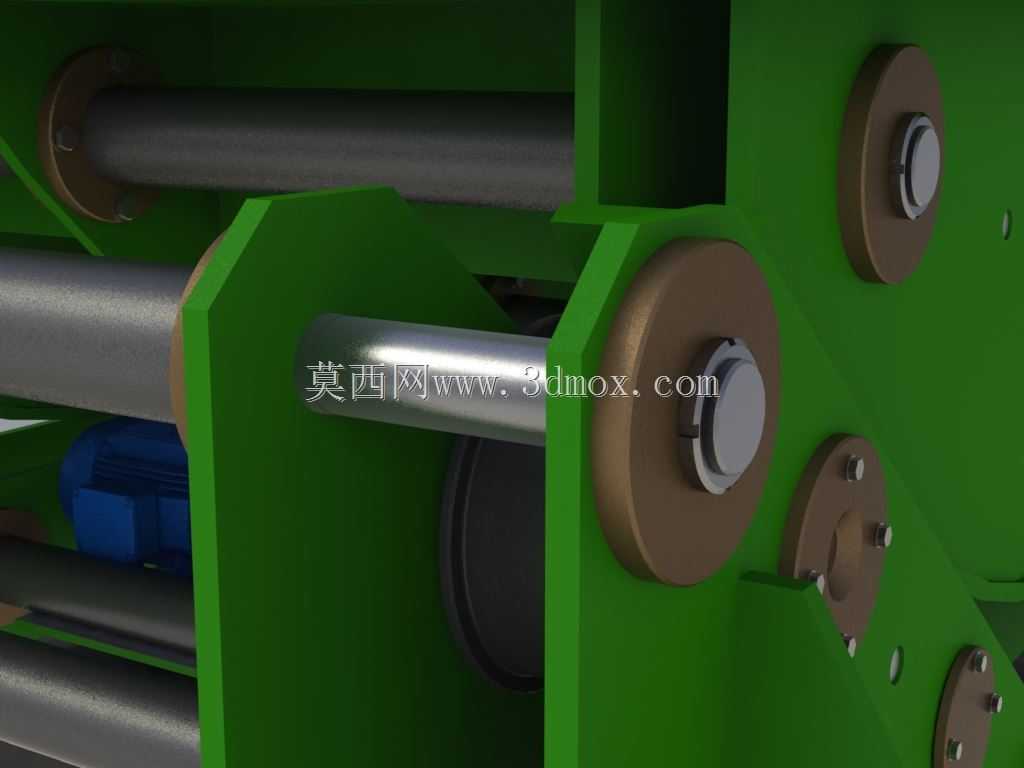

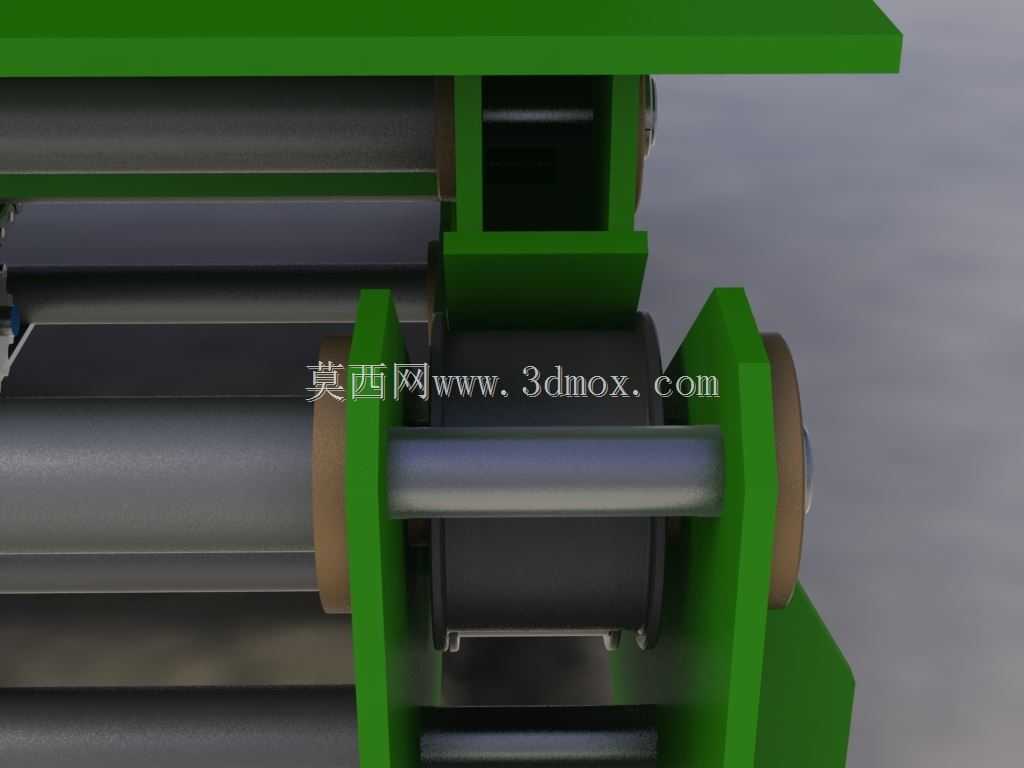

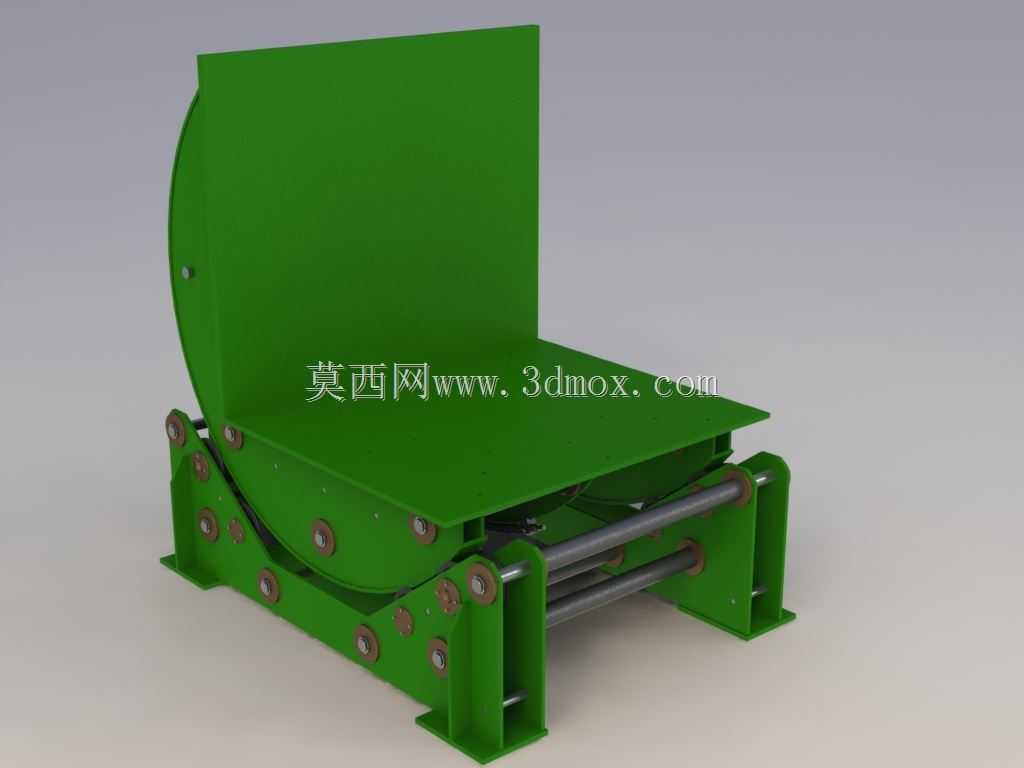

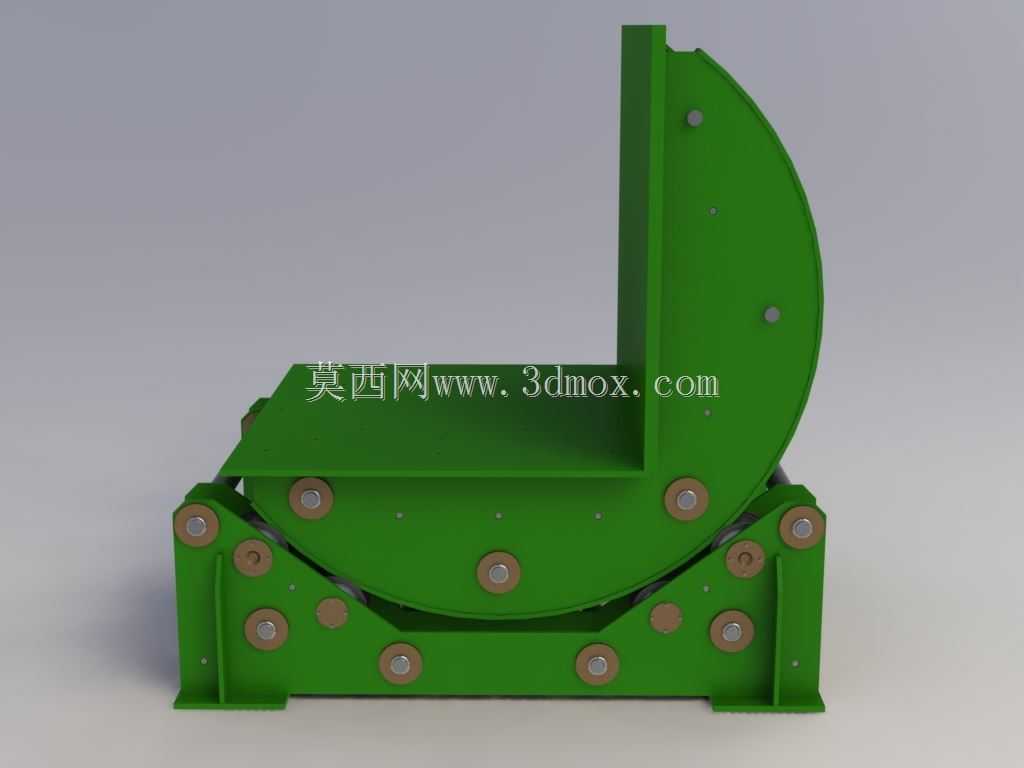

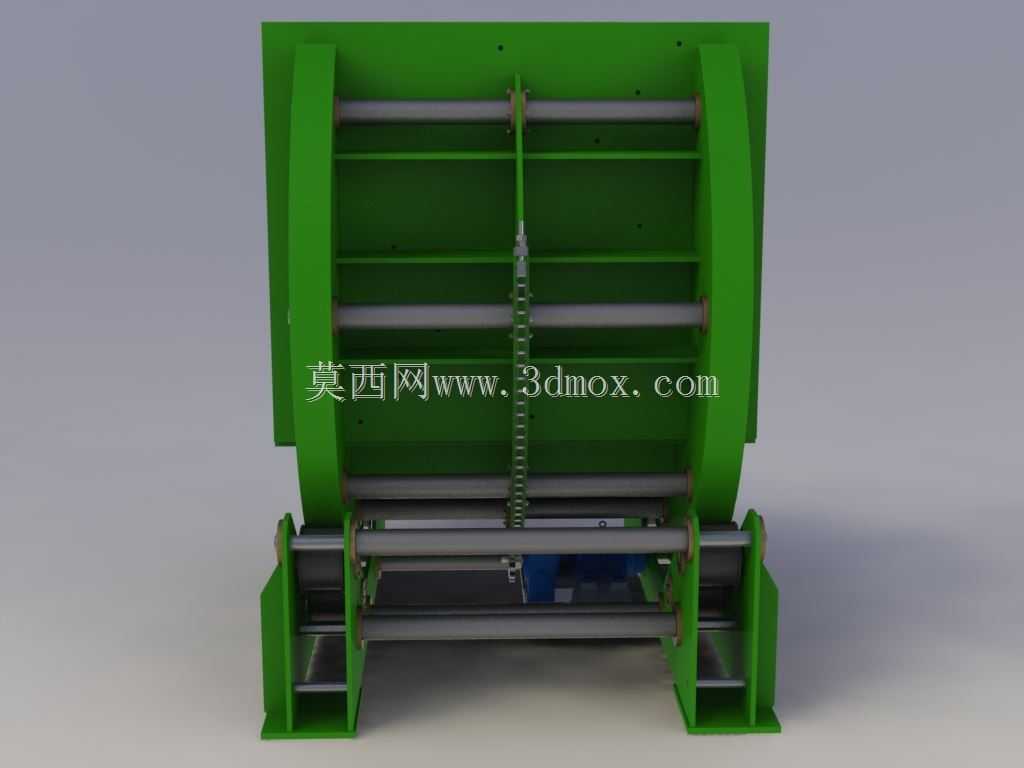

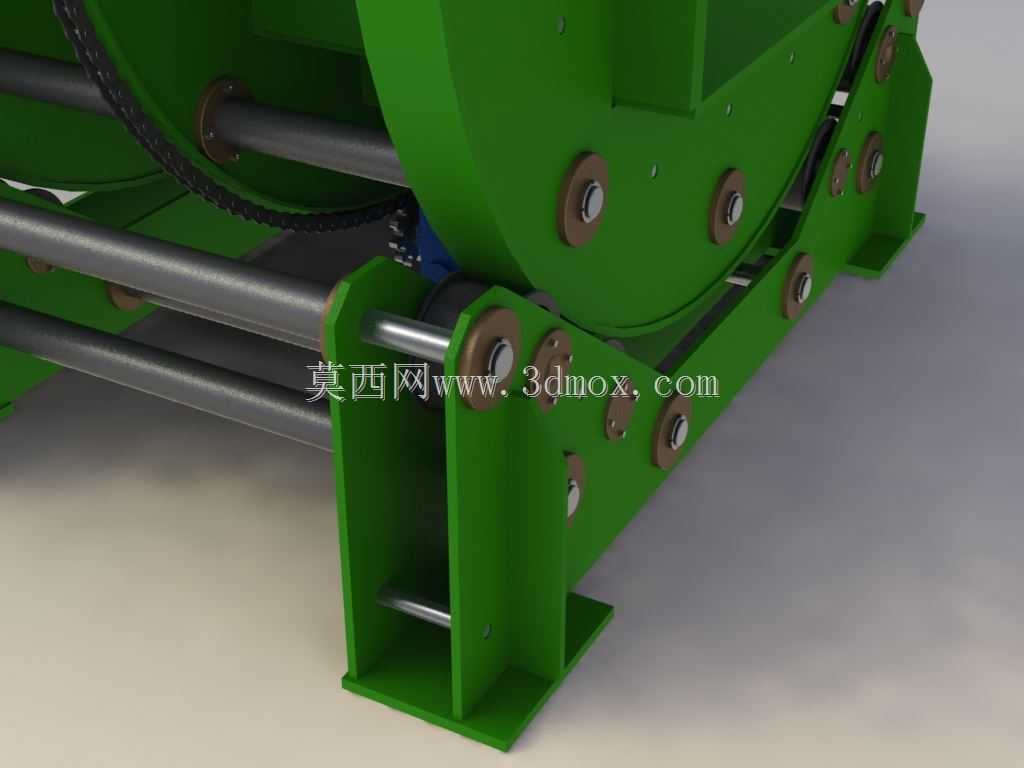

在注塑、冲压、铸造等模具加工与生产车间场景中，大型重型模具的开合检修、工件翻面、装配调整一直是一线作业的痛点，传统行吊配合人工牵引翻面的方式不仅作业效率低下，还存在极大的安全隐患，容易出现模具磕碰损伤、人员被挤压的风险，这款重载模具翻转工装正是针对这类场景开发的专用作业设备。该设备核心用途是承载最高10吨级的重型模具，完成90度范围内的平稳翻转作业，可适配不同规格的平板类、框类模具的翻面需求，既可以在模具维修工位作为固定翻模设备使用，也可配合生产线流转完成模具上线前的预调整作业。从功能特性来看，设备采用双侧链传动配合多组重载滚轮支撑的结构，翻转过程中动力输出平稳，不会出现卡顿、冲击的问题，底部的双横梁支撑结构搭配多组加强筋板，能够将重载下的应力均匀分散到设备底座的各个安装点位，避免局部应力集中导致的结构变形；承载台面采用整板加工的平面结构，表面预留了多组模具安装固定的螺纹孔位，可通过压板快速固定不同尺寸的模具，防止翻转过程中模具移位滑落。设计思路上，整体采用L型双台面承载结构，垂直台面与水平台面在翻转过程中交替作为承载面，能够保证模具在翻转全程都有可靠的平面支撑，无需额外加装吊具固定；传动部分采用隐藏式辊轴布局，将传动杆件布置在设备底座的内侧空间，既避免了作业过程中杂物卷入传动结构，也有效压缩了设备的整体占地空间，不会过多占用车间宝贵的作业面积。从安装边界来看，设备底座采用外伸式支脚结构，四个支脚位置预留了地脚螺栓安装孔，可直接固定在硬化的车间混凝土地面上，安装时只需保证底座平面的水平度即可，无需额外制作复杂的安装基础；设备整体外形紧凑，翻转作业时的最大回转半径控制在合理范围内，作业时只需在设备正面预留足够的模具上下料空间即可，侧面与后方无需预留过多操作空间，能够很好适配中小型模具维修车间的紧凑布局。日常使用中，该设备可配合行吊完成模具的上下料，翻转作业全程可通过配套的控制单元完成，单人即可操作，相比传统的人工配合行吊翻模的作业方式，能够将单副模具的翻面作业时间缩短七成以上，同时彻底规避了翻模过程中模具坠落、人员磕碰的安全风险，是模具加工与维修车间提升作业效率、保障生产安全的实用工装设备。
