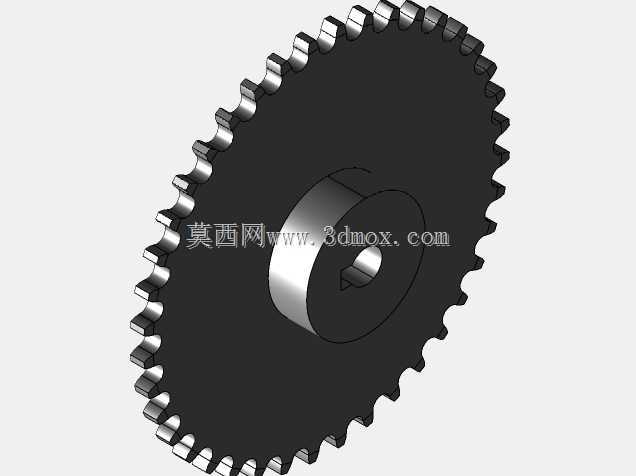

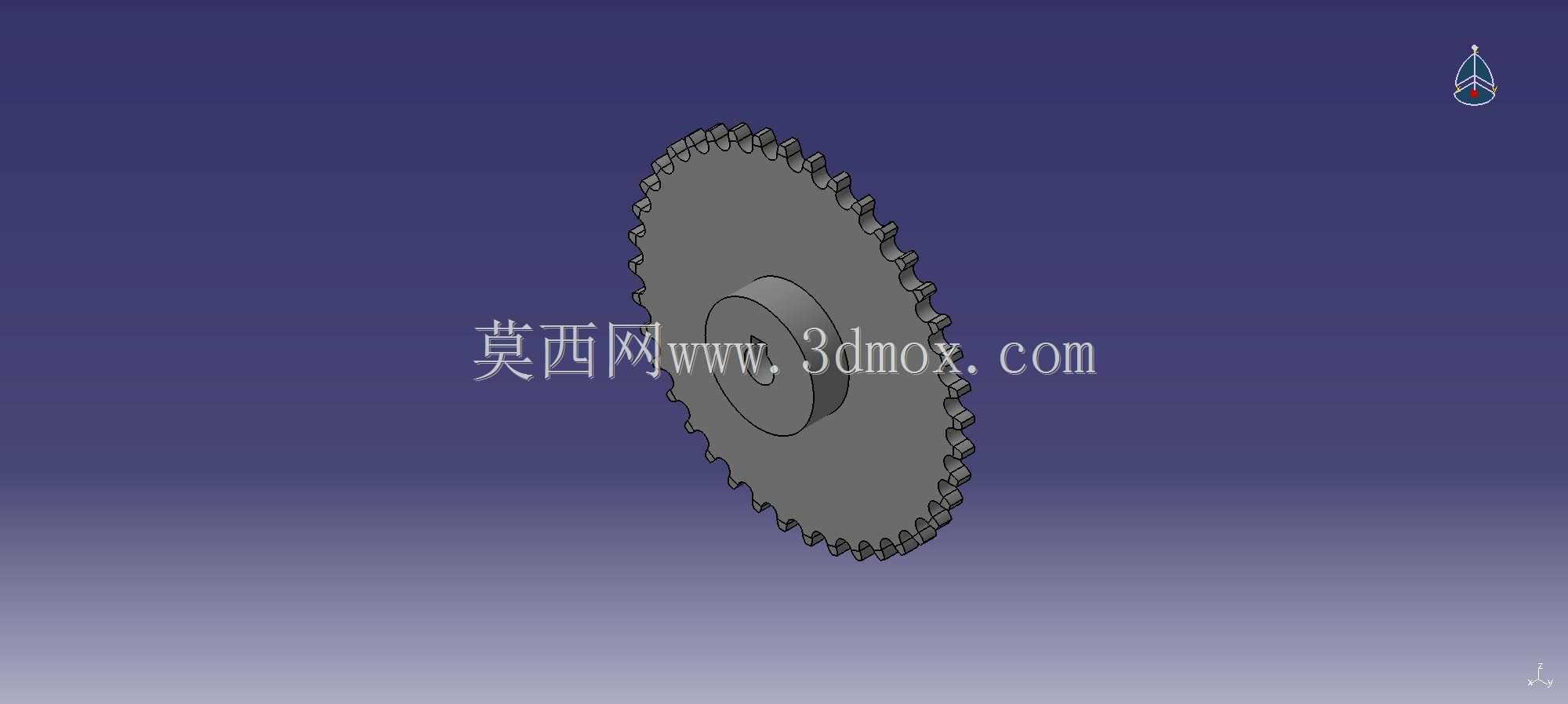

参数化直齿链轮传动结构三维设计

项目分类:齿轮 发布时间:2021-11-27 ID:416821
  • 参数化直齿链轮传动结构三维设计
  • 参数化直齿链轮传动结构三维设计

  这类参数化链轮结构,在轻工输送、自动化生产线、小型动力传输场景中应用极广,日常接触的链板输送线、包装设备进给机构、小型农机传动端,都能见到同结构链轮的身影。和齿轮啮合不同,链轮是通过轮齿和链条链节的咬合实现动力传递,不存在打滑问题,中心距适配范围更宽,在低速重载、长距离传动的工况下,传动效率比带轮更稳定,维护成本也更低。做这个结构的参数化设计时,核心要先捋清楚实际工况的匹配逻辑:首先要匹配对应链条的节距,这是链轮设计的核心基准,节距不对根本无法和链条正常啮合,会出现跳齿、卡滞甚至打齿的问题;其次是齿数的选择,小齿数链轮虽然结构紧凑,但传动时的动载荷、冲击会明显增大,链节进入啮合时的相对转角更大,磨损速度更快,

  常规平稳传动场景下主动轮齿数一般不会选得过小,而大齿数链轮虽然传动平稳,但齿数过多时一旦链条出现磨损伸长,很容易发生跳齿脱链,反而缩短整套传动副的使用寿命。这个参数化模型的设计思路,是把核心设计变量做了关联绑定,把滚径、节圆基准、齿厚、齿数这些核心参数做成可驱动的变量,调整对应参数时,齿形轮廓、轮毂尺寸、安装孔位会同步更新,不用每次重新绘制齿形,能大幅缩短同系列不同规格链轮的设计周期。实际建模时齿形绘制是重点,链轮的齿形不需要像齿轮那样严格满足渐开线啮合要求,只要能保证链节能平稳顺畅进入和退出啮合、啮合时不出现卡滞、加工时便于刀具切削即可,常规采用的三圆弧一直线齿形,在参数化建模时可以通过方程式把各段圆弧的半径、圆心位置和节距、

  齿数、滚子直径这些核心参数绑定,参数调整时齿形会自动重生成,不会出现齿形失真的问题。从安装边界来看,这类带轮毂的板式链轮,轮毂的凸台长度要和安装轴的配合长度匹配,既要保证键连接的有效接触长度足够传递扭矩,又不能凸台过长干涉周边的机架或护罩结构;安装孔的公差要和配合轴的公差匹配,普通传动场景选过渡配合即可,重载冲击场景要加键槽甚至紧定螺钉做周向固定,避免传动时链轮和轴出现相对转动。齿厚方向的尺寸要匹配所用链条的内节内宽,齿厚过大会卡入链条侧板之间造成磨损,齿厚过小啮合时接触面积不足,会加剧齿面的局部磨损,甚至出现爬齿问题。实际选型应用时,还要考虑传动比的匹配,链轮的传动比不宜过大,否则会导致小链轮的包角过小,同时啮合的齿数太少,

  加剧磨损和动载荷,常规开式传动的传动比一般控制在合理范围内,超过范围时要考虑加张紧轮或者改成二级传动。另外链轮的材料选择也要匹配工况,常规无强烈冲击的场景用45钢调质处理即可,齿面硬度满足耐磨要求;有冲击载荷或者高速传动的场景,可以用低碳钢渗碳淬火或者合金钢材质,提升齿面的抗冲击和耐磨性能;食品、腐蚀场景下还要做不锈钢材质或者表面防腐处理。参数化建模的优势在于,做系列化设计时不需要重复绘制齿形,只要输入对应链条规格、齿数、安装轴径、轮毂尺寸这些参数,就能快速生成符合要求的链轮模型,还能直接关联工程图自动更新尺寸,减少重复绘图的工作量,也能避免手动改图时出现的尺寸错漏。建模过程中还要注意齿根圆的尺寸校验,要保证滚子能顺利落到齿根位置,不会出现齿根和滚子干涉的问题,同时齿顶圆的尺寸也要控制,避免齿顶过高碰到链条的链板,造成不必要的摩擦磨损。实际装配时还要保证两个配对链轮的共面度,一旦出现偏斜,会加剧链条和链轮齿侧的磨损,还容易出现脱链问题,安装时要通过拉钢丝或者打表的方式校准两轴的平行度和链轮的共面度,张紧度也要调整到合适范围,过紧会加剧轴承受力和磨损,过松则容易出现跳齿、振动的问题。
