可调俯仰角车载监控摄像头外壳结构

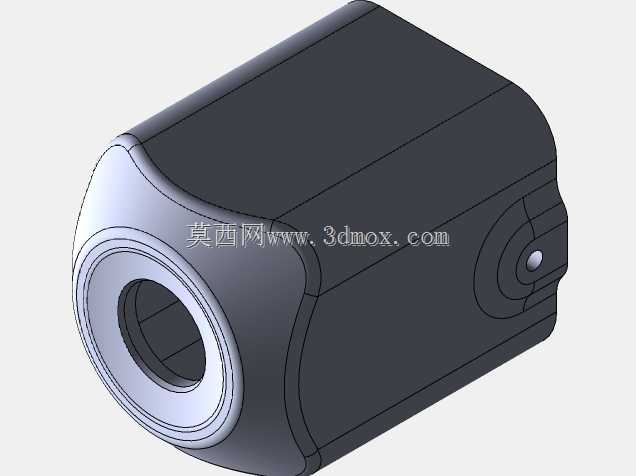

　　这套结构围绕小型车载与定点视觉采集场景展开，主体采用近似方柱的紧凑壳体，前端收束为圆形镜头座，预留同轴镜头安装孔与周向定位台阶，可直接承接IMX390类低照度摄像模组，后端封闭面预留走线与尾插装配空间，壳体侧壁做局部拔模斜度与圆角过渡，适配注塑成型工艺，减少薄壁件翘曲风险。

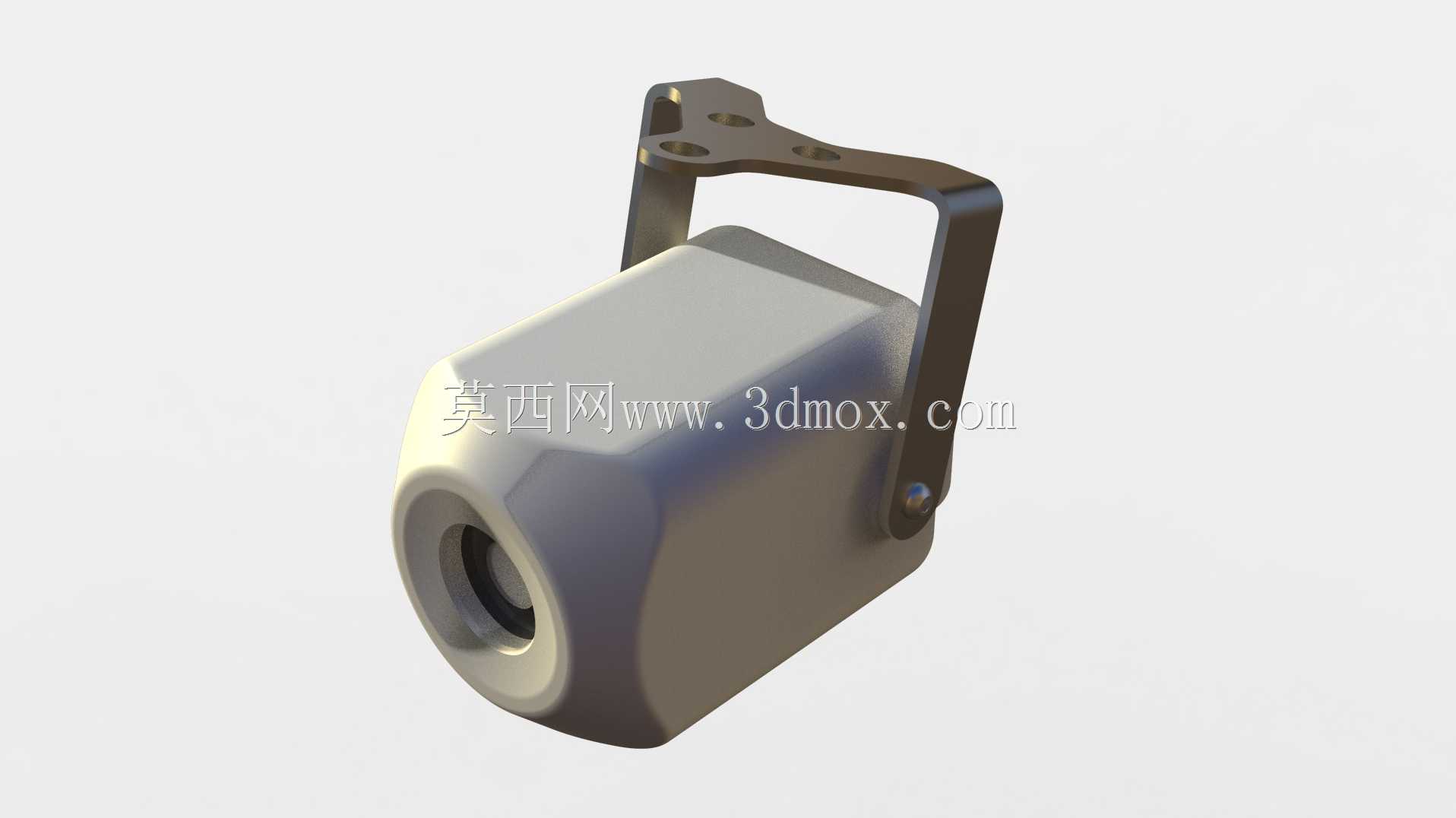

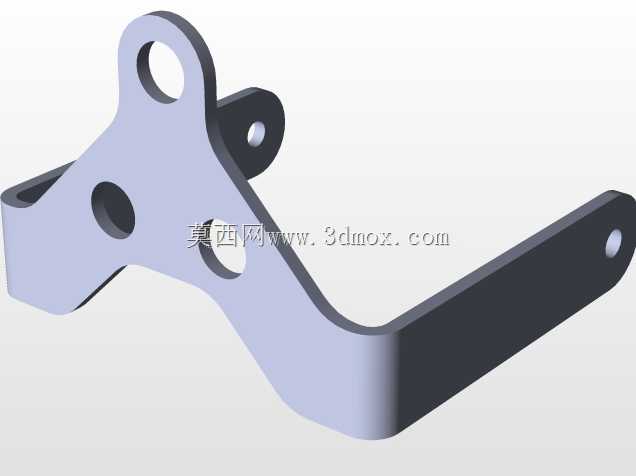

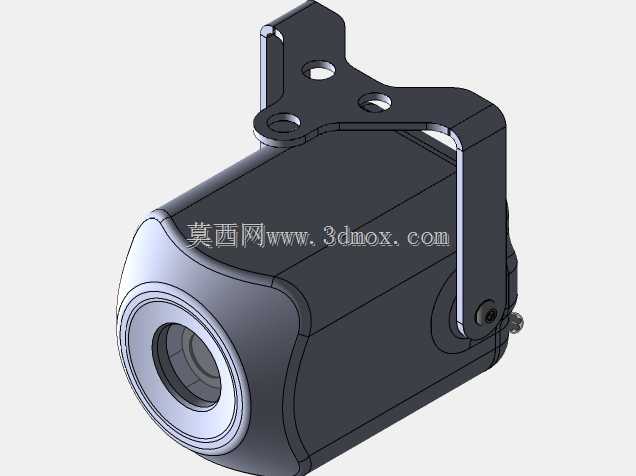

　　配套U型弯折支架跨接壳体两侧，支架顶端开设多组安装孔位，既支持墙面、车架横梁的螺丝锁附，也可通过抱箍转接至杆体；支架与壳体的铰接点位于壳体侧部重心附近，松开侧部锁紧件即可手动调整镜头俯仰角度，调整到位后靠铰接面摩擦力与紧固件锁止，在车辆振动工况下不易发生视角漂移。

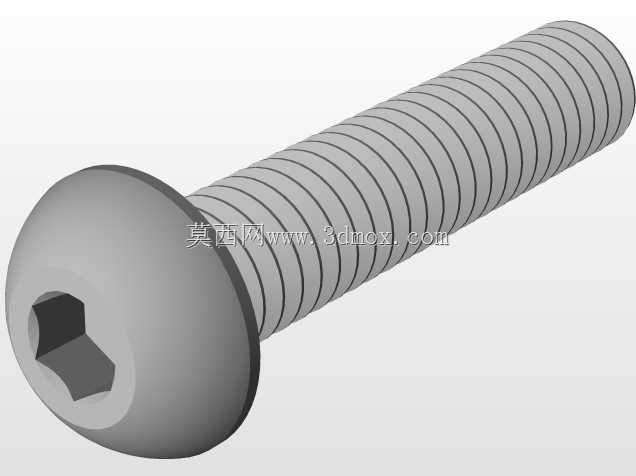

　　从安装边界来看，壳体本体长宽高控制在小型安防相机常规尺寸区间，前端镜头凸缘外径小于壳体截面，避免支架转动时与周边线束、钣金发生干涉；支架展开后顶部安装孔的跨距预留了足够的扳手操作空间，孔位兼容常见M4/M5紧固规格，现场安装时不需要额外定制转接件。

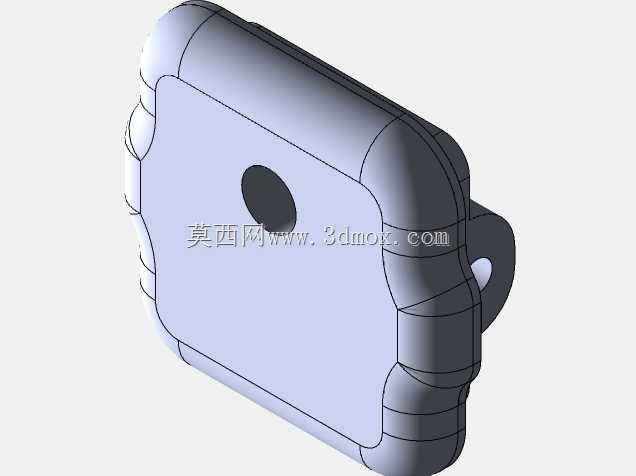

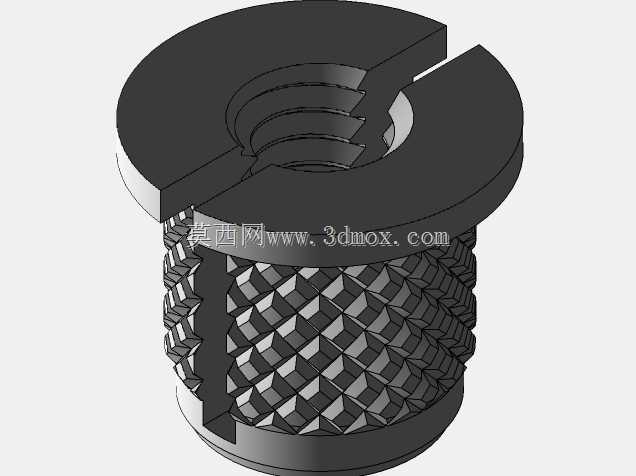

　　设计过程中优先考虑了户外车载的使用需求：壳体棱边全部做钝化处理，避免装配时割伤线束；镜头座端面略高于壳体前端面，可粘贴防水密封圈或搭配玻璃压圈，实现前端防护；内部预留螺柱与卡扣位，用于固定PCB主板、镜头座与尾线压板，元器件装配顺序遵循从前端到后端的分层逻辑，维修时拆开后端盖即可更换模组，不需要整体拆解支架。

　　在AGV小车、工程车辆盲区监控、固定工位视觉抓拍这类场景里，该结构的优势在于安装姿态灵活：支架既可以正装在水平面上让镜头朝前，也可以倒装在顶棚向下俯视，铰接转轴的阻尼设定兼顾了调整手感与锁止可靠性；壳体表面无大面积突出特征，不易积灰，也方便后期擦拭镜头。建模时将壳体、支架、铰接销轴、锁紧件分别拆为独立零件，完整保留了装配配合关系，结构工程师可直接在此基础上修改开孔位置、调整支架长度，或是替换为不同焦距的镜头模组，快速衍生出适配不同安装空间的监控相机方案。
