高压低流量排气压力调节器结构设计

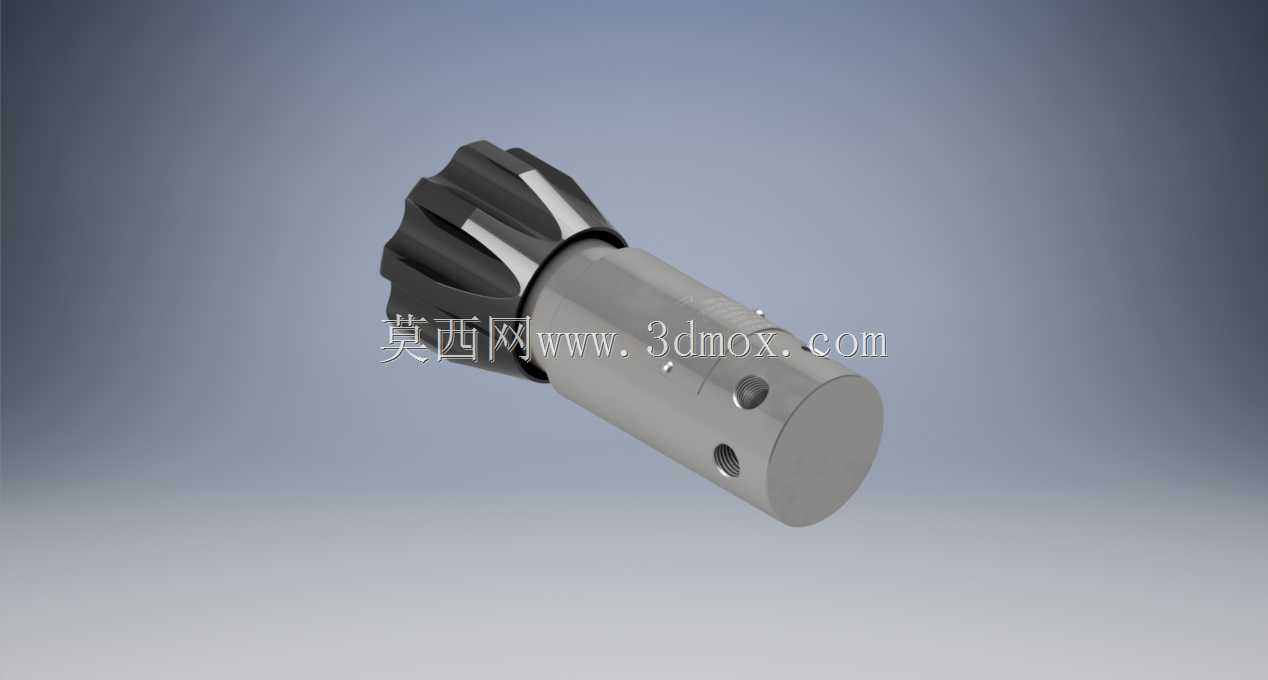

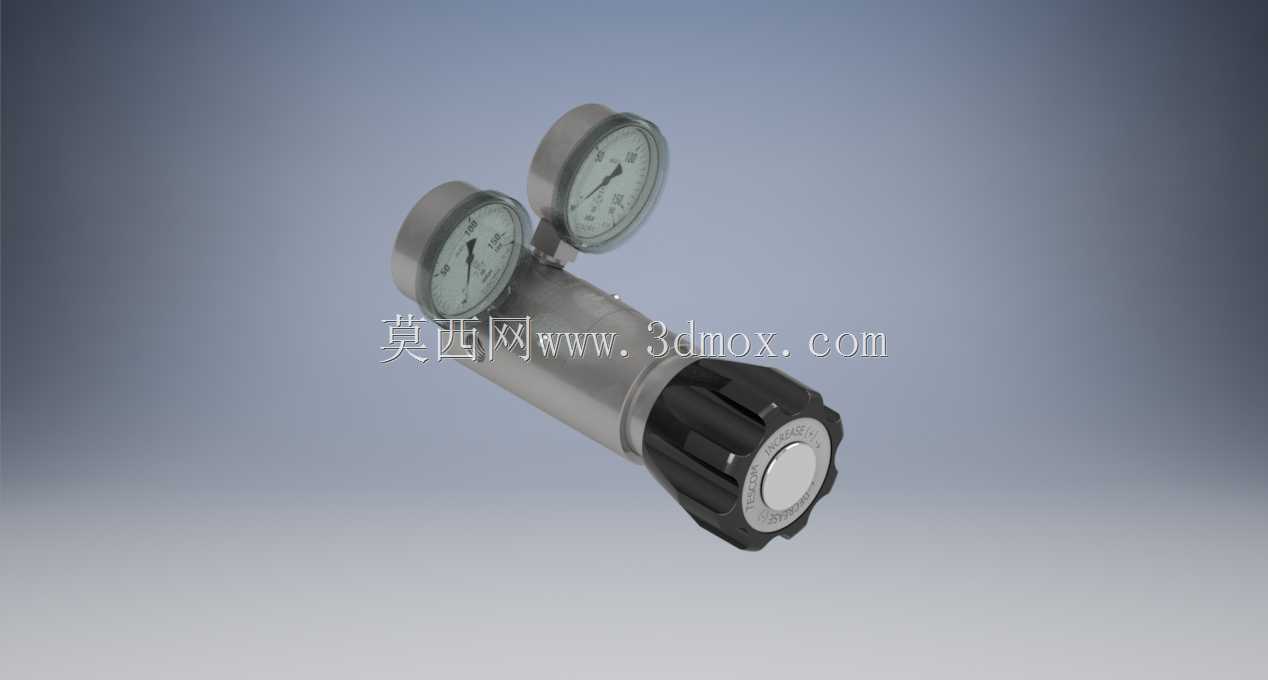

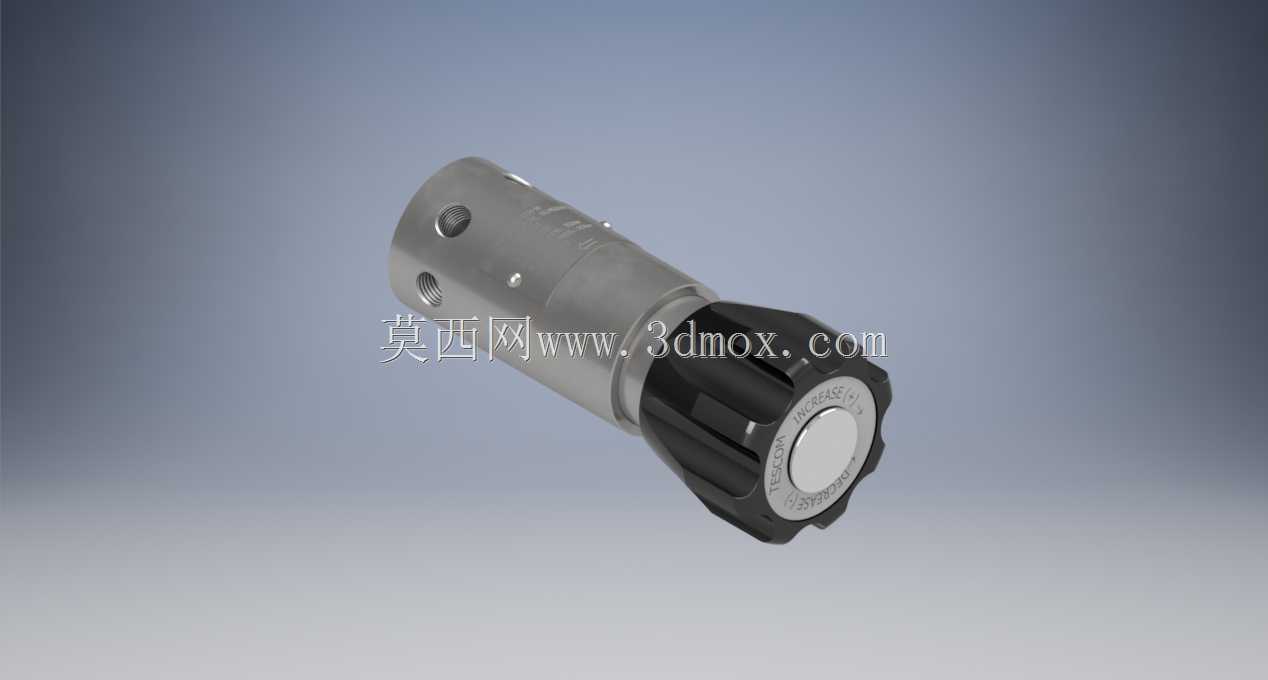

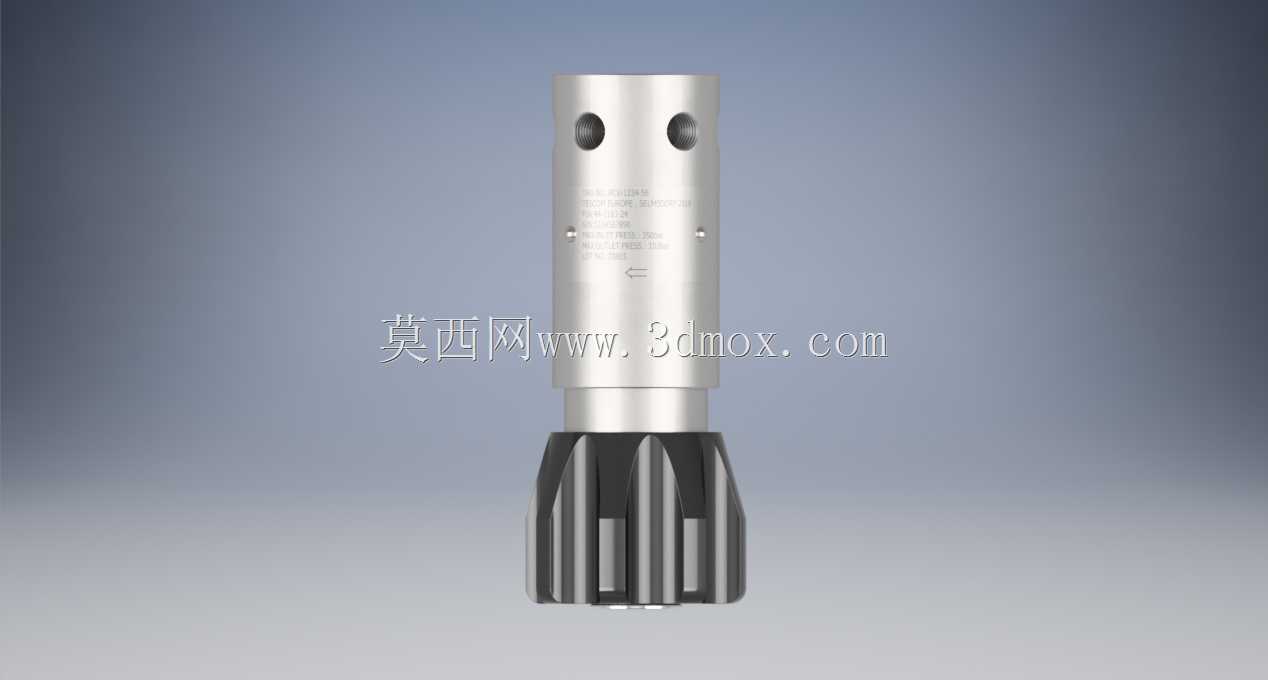

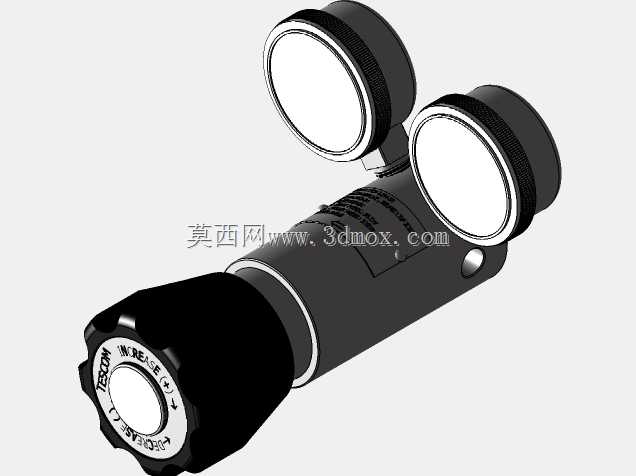

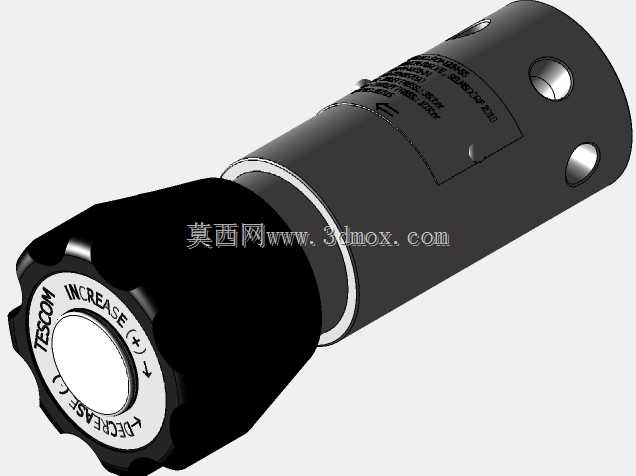

这款高压低流量排气压力调节器，主要面向高压工况下的小流量气路压力管控需求，在地面保障供气系统、压力面板配套、机载充电车气路、实验室压力校准、检测设备配套等场景中承担核心调压作用，能够将上游高压气源稳定调节至下游所需的工作压力，避免压力波动对后端精密用气设备造成冲击损坏，保障气路系统运行的稳定性与安全性。产品采用活塞感应式的核心结构设计，摒弃了传统膜片结构在超高压工况下易破损、寿命短的缺陷，活塞组件采用硬质合金配合耐磨密封件的搭配，可承受最高10000psig的入口高压，在414-690bar的控制压力区间内实现稳定的压力输出，调压过程中扭矩极低，操作人员无需借助额外工具，仅通过端部的大尺寸防滑手柄即可完成压力设定与微调，手柄表面做了防滑滚花处理，即便佩戴防护手套操作也能精准控制调节幅度，不会出现打滑、调节过量的问题。在结构设计层面，调节器主体采用一体式棒料加工成型，避免了多段拼接结构带来的高压泄漏风险，主体侧面预留了标准的进气、出气接口，接口位置与安装孔位的尺寸严格遵循行业通用安装规范，可直接适配现有气路的安装空间，无需额外定制转接配件；整体外形为圆柱形紧凑结构，端部调节旋钮的直径略大于主体直径，既保证了调节时的操作力臂足够，又不会占用过多的安装空间，在狭小的设备面板内部也能顺利完成安装与后期维护操作。产品设计时充分考虑了不同场景的压力适配需求，可搭配多种压力范围的弹簧套件，覆盖不同的出口压力调节区间，满足从低压校准到高压供气的多场景使用需求；内部流道做了平滑过渡处理，在低流量工况下也不会出现压力紊流、输出压力跳变的问题，活塞与腔体之间的密封采用多道冗余密封设计，即便在长期高压静置的状态下也不会出现内漏、外漏的情况，有效降低气源损耗与安全隐患。安装边界上，调节器主体的径向尺寸与轴向长度均控制在常规高压阀件的通用尺寸范围内，安装时仅需在面板上预留对应直径的穿过孔，通过端部的锁紧螺母即可完成面板式固定，也可通过侧面的安装孔配合支架完成管路式固定，适配多种安装方式，无需对现有设备的安装结构做大规模改动，替换老旧调压部件时的适配成本极低。
