不锈钢波纹管密封针型截止阀结构设计

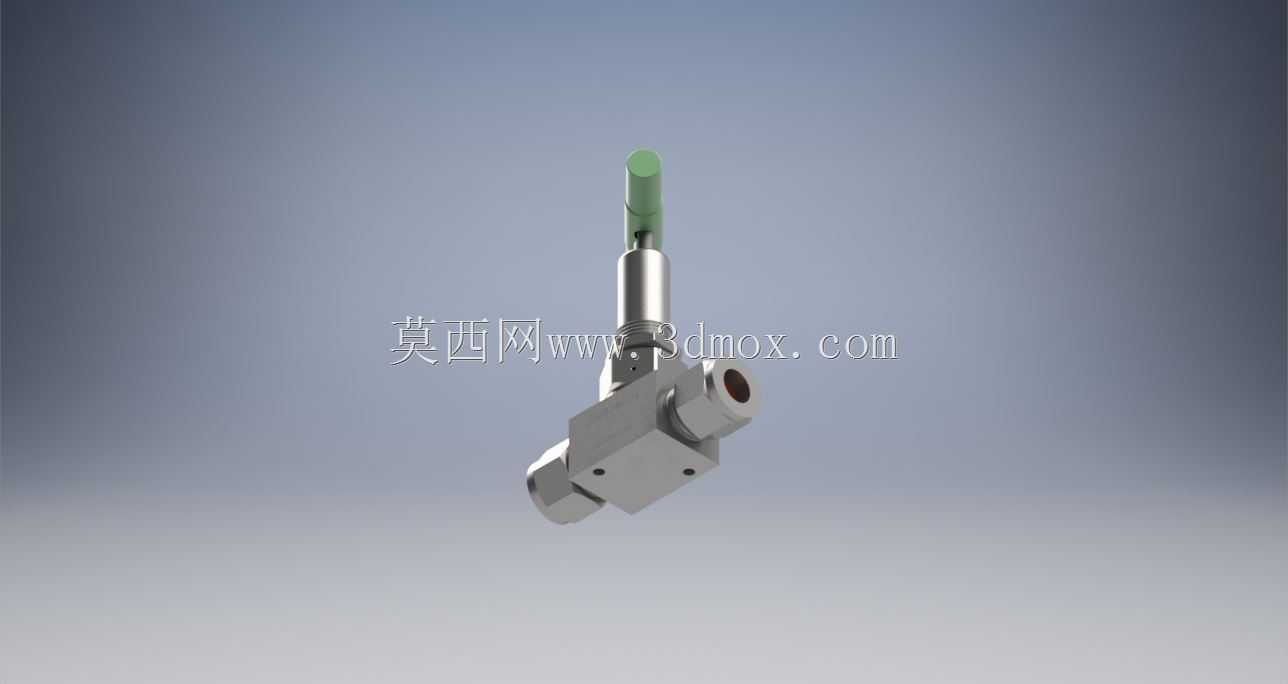

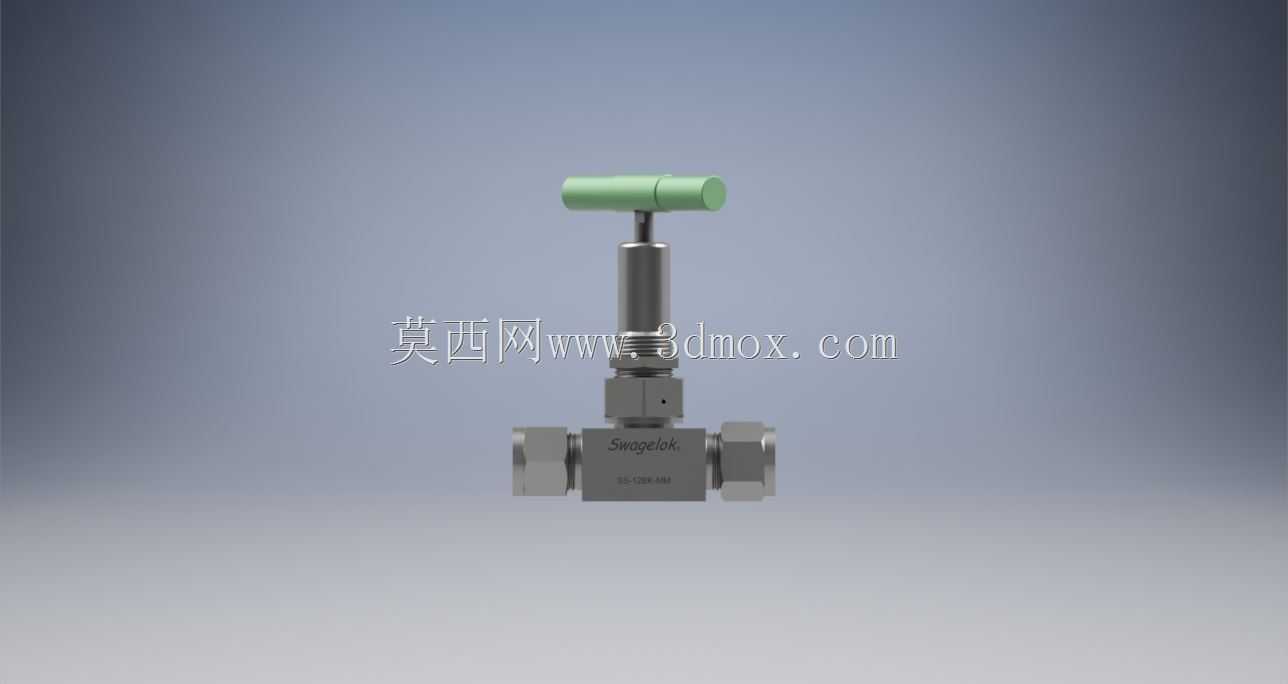

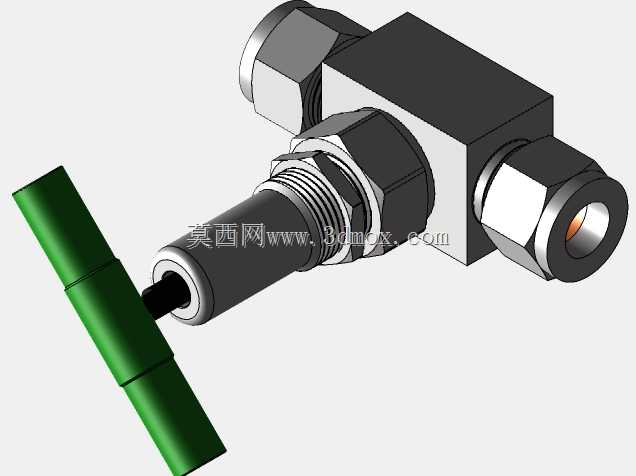

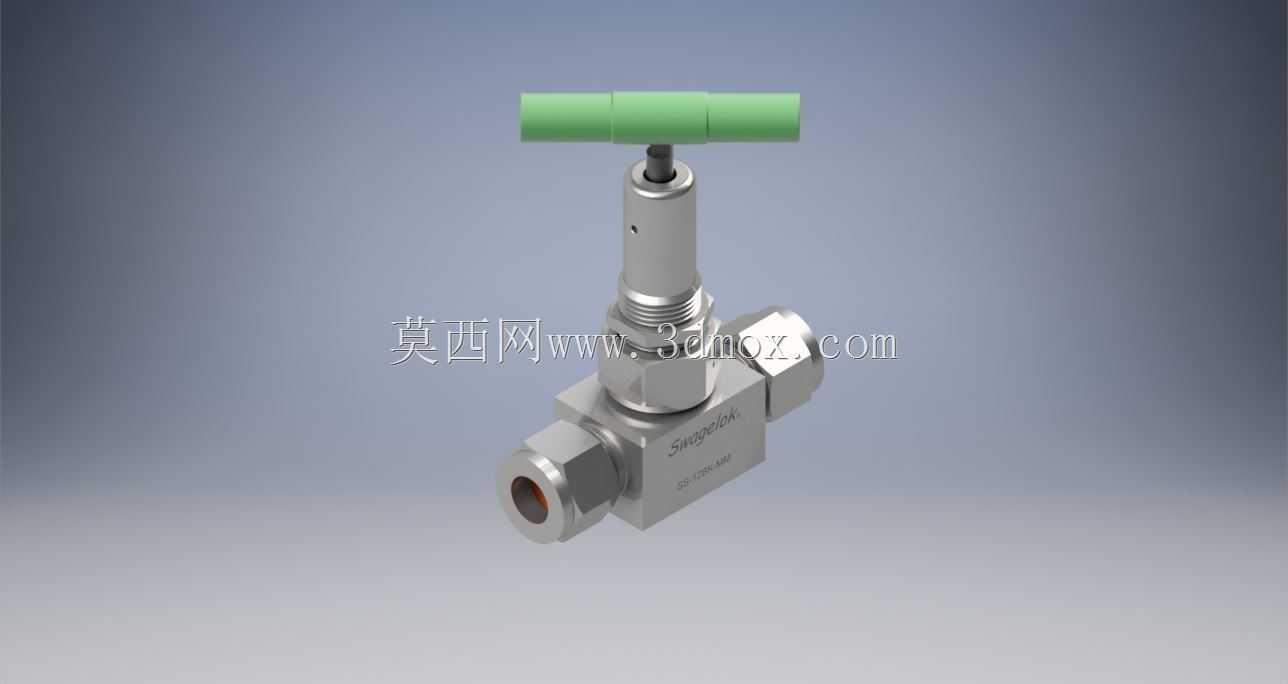

这款针型截止阀主要应用于高纯气体输送、实验室分析仪器管路、小口径高压液压系统、半导体特气供应管线等对密封性能要求极高的工业场景，作为管路系统中的精准截流元件使用，可实现管路介质的完全切断，满足严苛工况下的零泄漏要求，避免易燃易爆、高纯度、腐蚀性介质出现外溢风险，保障管路系统运行的安全性与介质纯度稳定性。产品采用不锈钢阀体作为主体基材，适配多数腐蚀性流体与高纯介质的输送要求，内部搭配波纹管密封结构，从结构根源上消除阀杆运动过程中的外泄漏通道，相比传统填料密封的针阀，长期使用无需频繁更换密封填料，大幅降低运维频次与泄漏隐患。阀杆尖端采用PCTFE材质，具备优异的密封贴合性能与耐化学腐蚀特性，在阀门闭合时可与阀座形成紧密线性密封，即使在高压差工况下也能保证可靠截流，同时软质尖端不会对阀座密封面造成硬磨损，有效延长阀门整体使用寿命。阀门两端配置12mm世伟洛克卡套接头，安装时无需额外焊接工序，仅需通过卡套咬合即可实现与同规格不锈钢管路的可靠连接，安装便捷且具备优异的抗振动防松脱性能，适配现场快速装配与后期维护拆改需求。整体结构设计紧凑，T型绿色防滑手柄设置在阀体顶部，操作时只需较小的旋转力矩即可实现阀门的启闭，手柄的防滑纹理设计可避免操作时打滑，即便佩戴劳保手套也能精准控制启闭状态。阀体采用一体化锻造成型工艺，流道内部做SC-11等级清洁处理，内壁光滑无残留死角，不会积存介质杂质，满足高纯介质输送的洁净度要求。从安装边界来看，阀门整体轴向尺寸紧凑，横向接头间距适配常规仪表管路的排布间距，安装时无需预留过大的操作空间，阀体顶部手柄的旋转半径经过优化，不会与周边相邻管路、支架产生干涉，可直接集成安装在紧凑的仪表柜、气体面板、阀组集成模块中。设计过程中充分考虑了工况适配性，波纹管组件的行程与阀杆升降行程完全匹配，在阀门全行程启闭过程中波纹管不会出现过度拉伸或压缩，保证密封结构的长期疲劳寿命，阀体外部的金属部件全部做钝化处理，具备优异的抗锈蚀能力，可在户外、潮湿工业环境中长期稳定工作。
