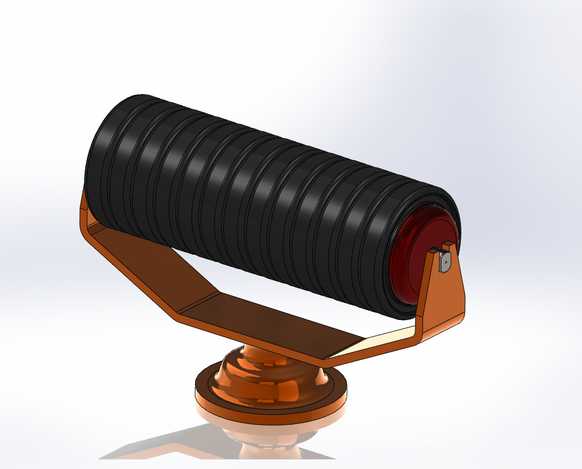

带安装支座的冲击式压路滚筒结构

本模型采用SolidWorks完成全参数化三维建模，整体围绕冲击压实作业的核心功能展开结构设计，建模过程遵循机械设计的装配逻辑，将整体结构拆分为压路滚筒、支撑摆臂、回转安装支座三个核心子装配体，各零件间保留完整的装配约束关系，可直接用于结构干涉检查与运动仿真验证。渲染阶段采用白模影棚环境搭建，通过三点布光突出各部件的材质质感与结构轮廓，地面添加柔和投影增强模型的空间立体感，未添加多余场景元素干扰结构展示。材质分配贴合实际工业产品的用料特性：压路滚筒主体采用高耐磨黑色橡胶材质，表面设计等距环形凸棱结构，既可以提升压实作业时的摩擦力，也能通过凸棱的形变缓冲强化冲击压实效果，滚筒两端的端盖采用深红色工程塑料材质，与黑色滚筒形成清晰的视觉区分，便于观察端部的密封与连接结构；支撑摆臂与回转安装支座采用铸钢材质，表面做棕褐色氧化防锈处理，还原铸钢件的哑光金属质感，摆臂采用弯折式箱型结构设计，在保证结构强度的前提下降低整体自重，摆臂与滚筒的连接端设置嵌入式轴承位，可保证滚筒转动的顺畅性，摆臂与支座的连接位置设置铰接结构，可适配作业过程中的角度偏移需求；底部回转支座采用法兰式安装结构，底座设置多层阶梯式定位凸台，既可以提升与主机架连接的定位精度，也能强化支座的抗扭承载能力，适配冲击作业过程中的交变载荷。设计思路上聚焦小型冲击压实机具的功能需求，摒弃冗余的装饰性结构，所有造型特征均服务于结构强度与作业功能：滚筒的环形凸棱间距经过参数化调整，可适配不同压实工况的接地比压需求，支撑摆臂的弯折角度经过运动校核，保证滚筒上下摆动行程内不会与支座产生结构干涉，回转支座的安装孔位采用通用化尺寸设计，可适配多数小型压实主机的安装接口，整体模型结构完整，特征清晰，可直接用于机械设计教学、结构方案评审以及压实机具的改型设计参考。
