集成式葡萄酒温控换热处理机组

该设备主要应用于葡萄酒酿造生产全流程的温控换热环节，覆盖葡萄汁发酵前预冷、发酵过程恒温调控、下胶澄清后冷稳定处理、灌装前酒液温度适配等多个核心工艺节点，是酒庄、规模化葡萄酒生产企业保障酒品风味稳定性的核心工艺设备。设备实际用途是通过冷热介质与葡萄酒液的非接触式热量交换，精准控制酒液在各工艺阶段的温度，避免发酵温度过高导致酵母失活、果香挥发，或是冷稳定阶段温度不达标造成酒液后续析出酒石沉淀的问题，同时可实现冷量、热量的回收利用，降低酿酒过程的能耗成本。

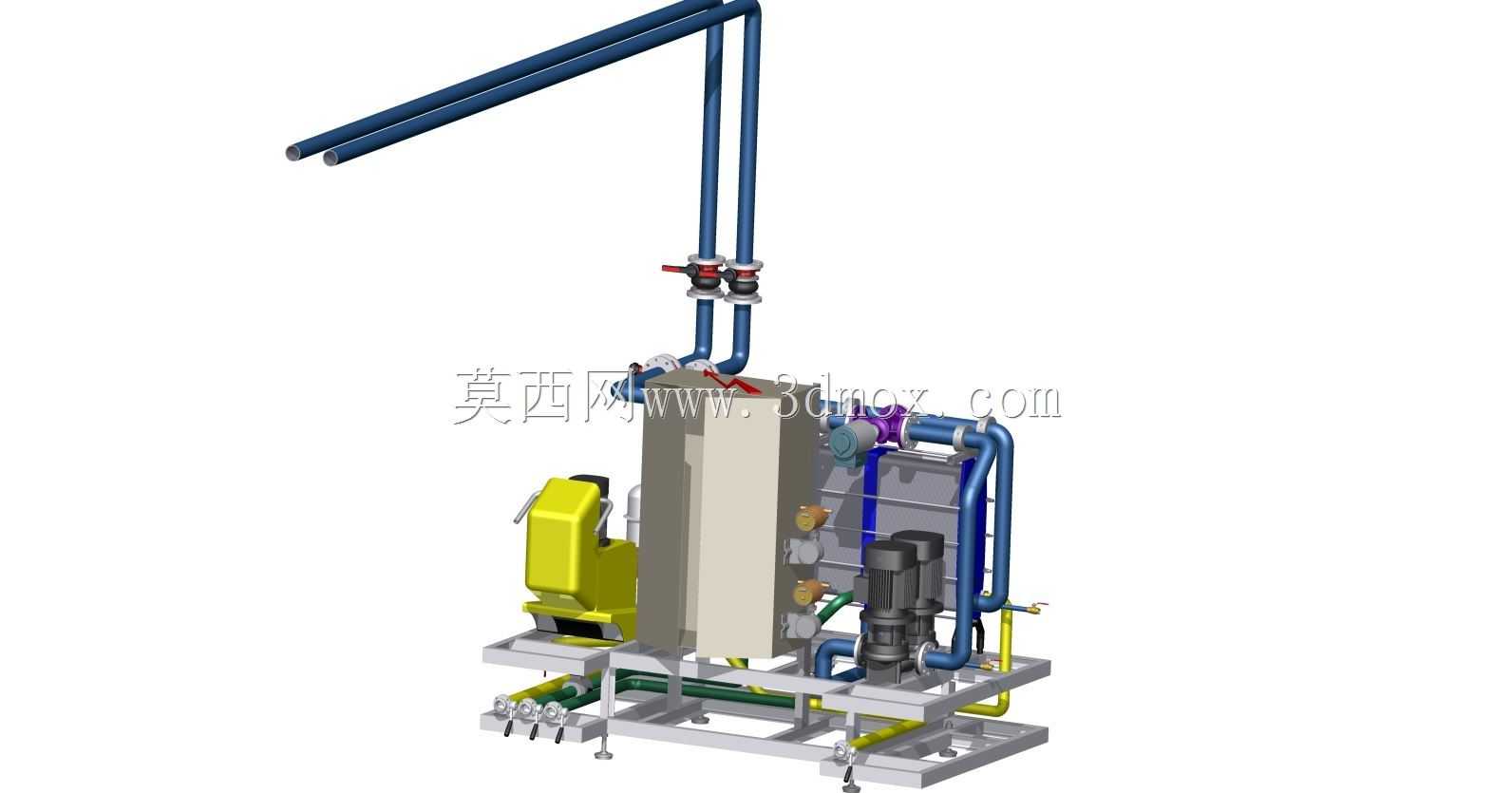

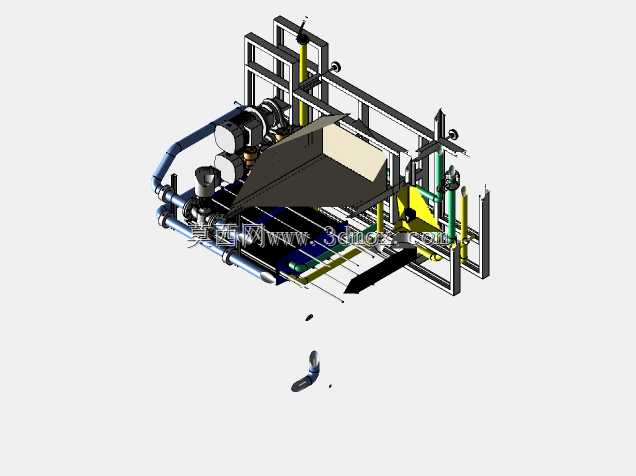

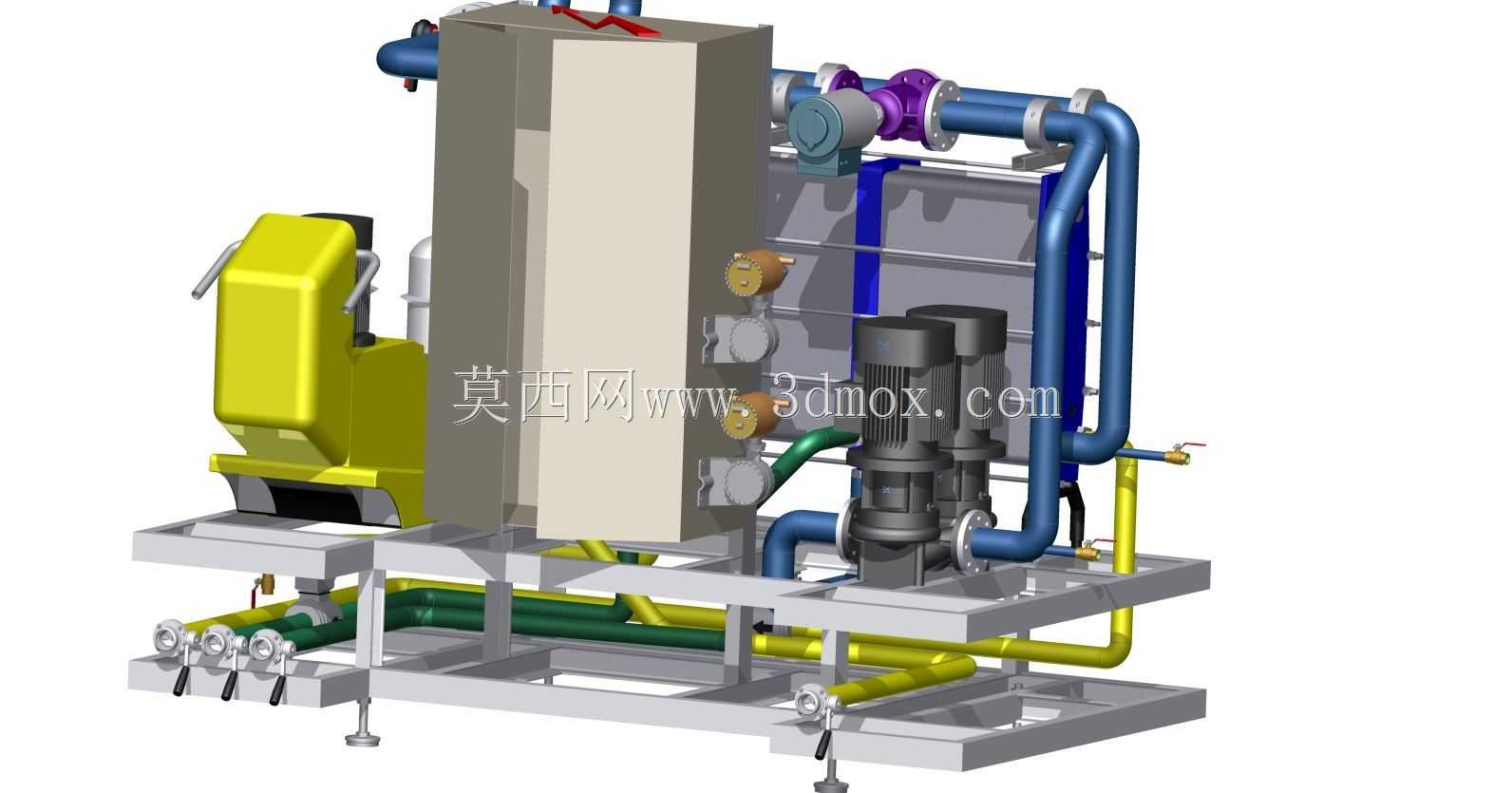

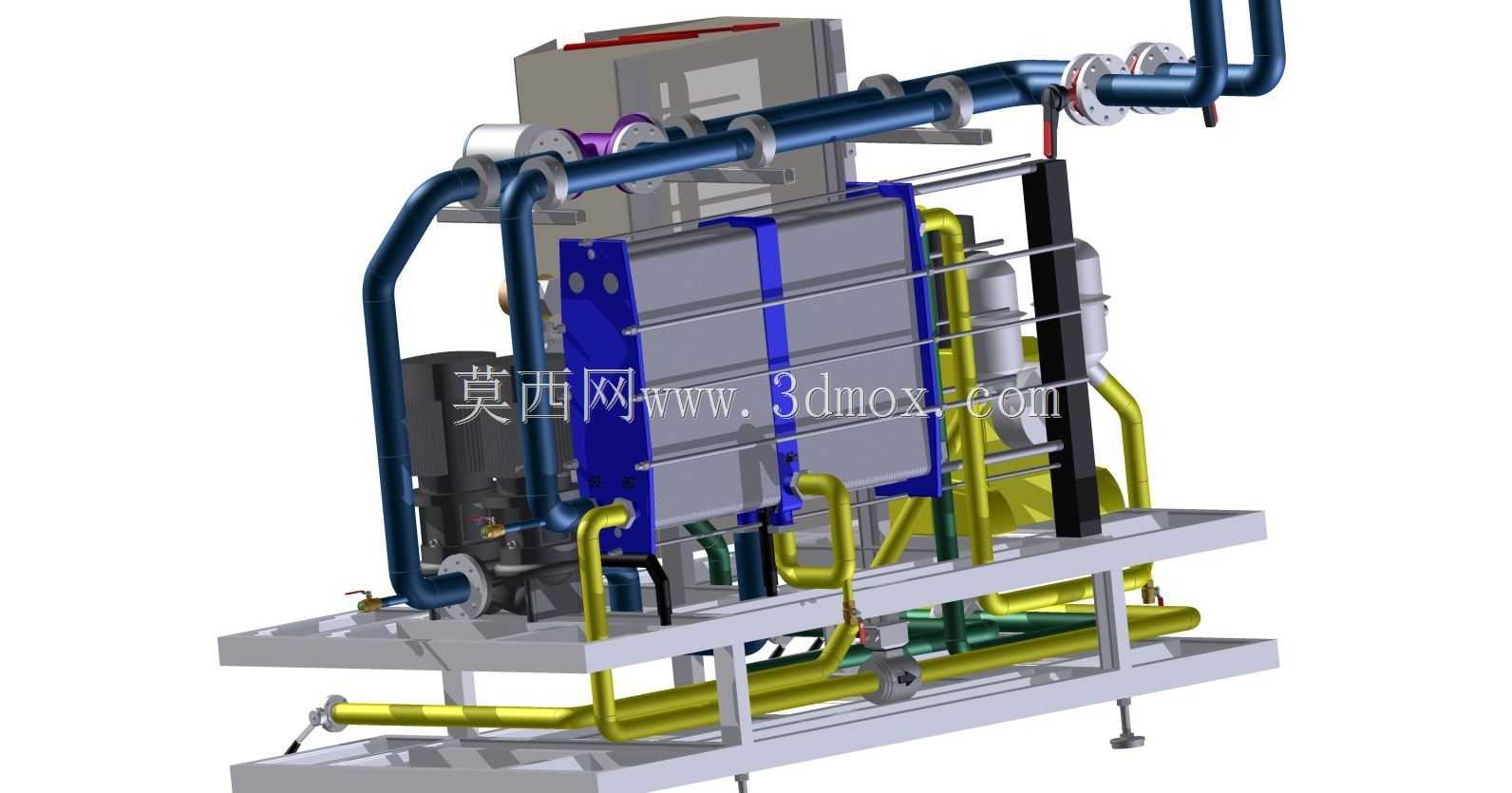

从功能特性来看，该机组采用集成撬装式设计，将板式换热核心单元、输送泵组、流体管路、阀门组件、支撑框架整合为一体，无需现场分散组装管路与部件，到场后仅需对接物料进出口、冷热介质管路与供电即可投入使用，大幅缩短产线安装调试周期。核心换热单元采用板式换热结构，换热板片的波纹结构可在低流速下形成湍流，换热效率远高于传统管壳式换热器，同时板片间的流道间距适配葡萄酒液的输送特性，不会造成酒液中细腻果泥的过度堆积堵塞，也便于后期拆开清洗与维护。管路系统采用不同颜色区分不同介质回路，深蓝色管路为冷热介质输送回路，黄色管路为葡萄酒液输送回路，绿色管路为辅助排污与排气回路，现场运维人员可快速识别管路功能，降低误操作概率。

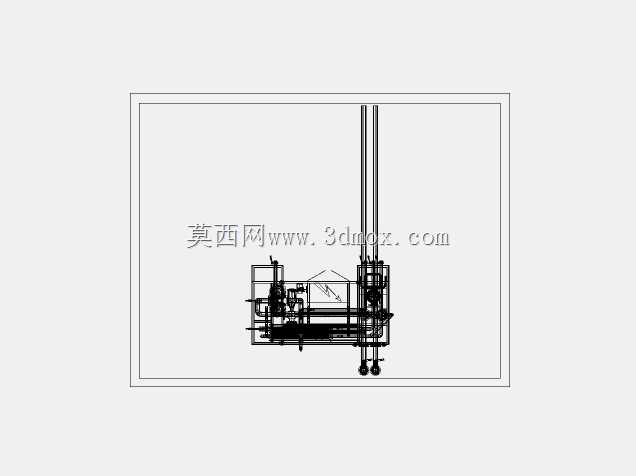

设计思路上，该机组优先考虑酿酒场景的卫生要求，所有与酒液接触的部件均采用食品级材质，管路连接采用快装法兰结构，无卫生死角，可满足CIP原位清洗的要求，避免残留酒液滋生杂菌影响酒质。整体框架采用不锈钢方管焊接成型，底部设置可调式支撑脚，可适配车间地面不平整的安装场景，调整设备水平度避免泵组运行产生异常振动与噪音。设备的安装边界充分考虑车间通道的通行要求，整体宽度控制在常规车间人行通道的允许范围内，长度适配中小型酿酒车间的设备预留空间，顶部管路的最高点高度满足常规厂房层高要求，不会出现进场后无法通过车间门、或是顶部触碰厂房管线的问题。设备的操作侧预留了足够的阀门操作与仪表观察空间，日常巡检时无需额外搭设辅助平台即可完成阀门调节、参数查看等操作，后期检修时可直接从正面拆装换热板片与泵组部件，无需预留过大的后侧检修空间，提升车间空间利用率。
