折叠床框架冲压成型工装模具结构

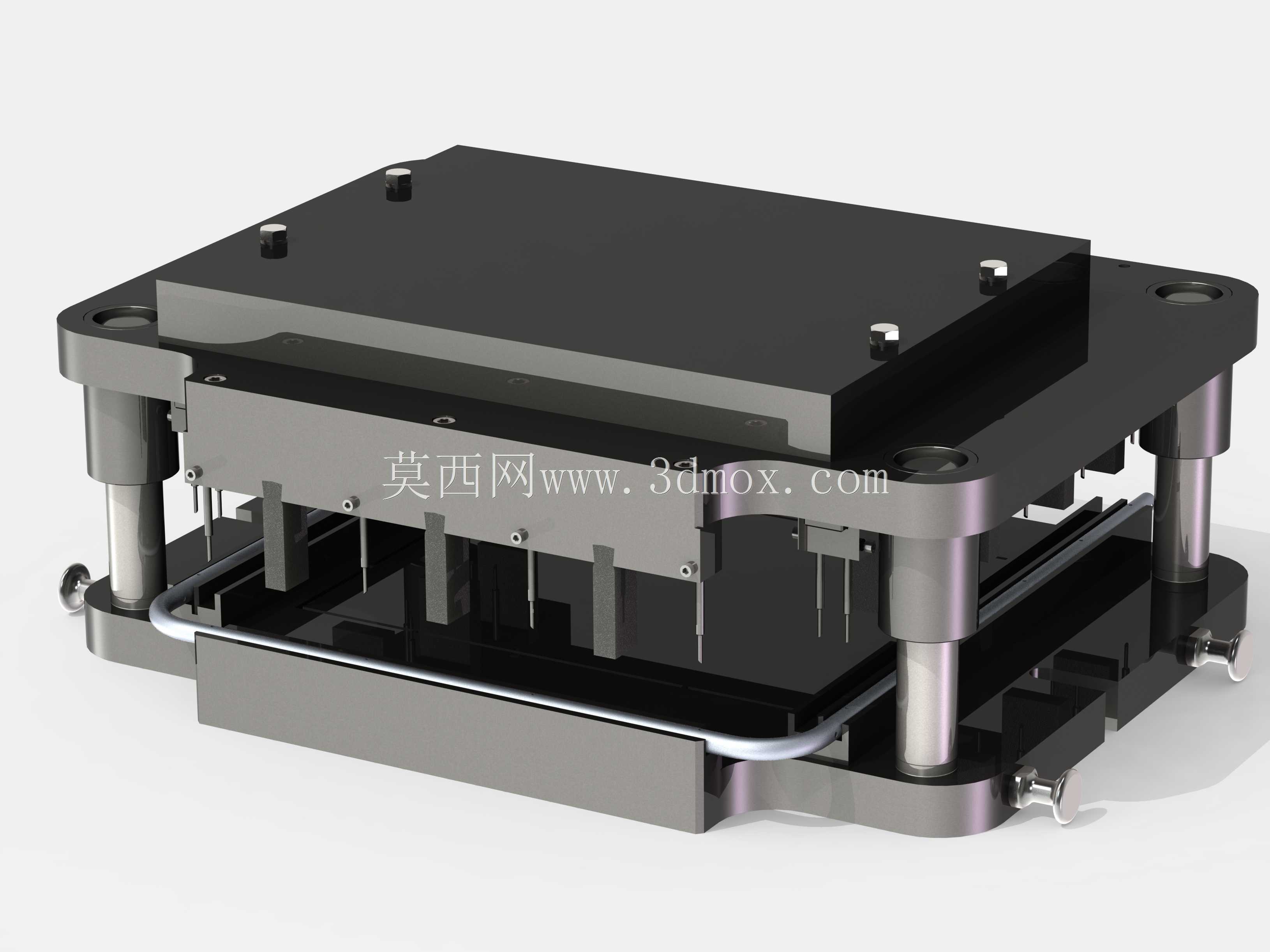

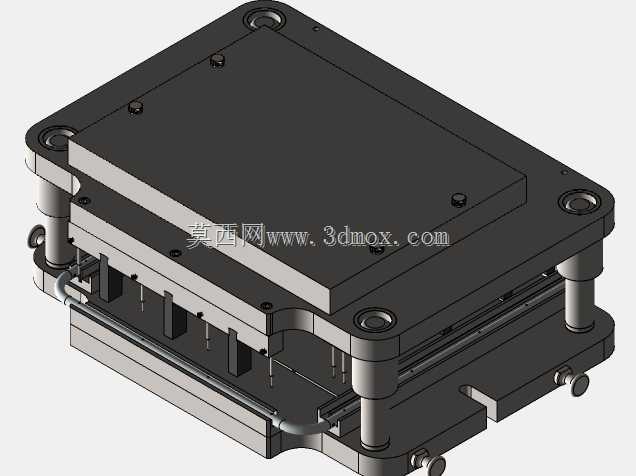

这套冲压成型工装主要应用于金属家具制造领域，针对折叠床的金属管框架部件完成批量冲压成型作业，是折叠床生产环节中核心的成型工装设备，适配薄壁金属管材的弯折、冲孔、轮廓裁切一体化加工需求，能够在单次合模行程内完成折叠床框架管件的多道成型工序，大幅减少管件多次装夹带来的定位误差，提升折叠床框架部件的加工精度与生产效率。从实际生产用途来看，该工装专门针对折叠床展开状态下的支撑框架管件加工，这类管件作为折叠床的核心受力支撑部件，需要兼顾展开状态的结构强度与折叠状态的转动配合精度，传统单工序冲压需要多次装夹定位，不仅生产效率低下，还容易出现管件拼接错位、安装孔位偏差等问题，直接影响后续折叠床的装配顺畅度与整体承重性能，这套复合冲压工装通过多工位模腔的集成设计，将管件的端部压型、定位孔冲裁、弯折成型等工序整合在同一模架内，一次合模即可完成全部成型作业，有效保证了各成型特征之间的位置精度。在功能特性上，该工装采用标准四柱模架结构，导柱导套配合保证上下模的合模对中精度，模架内部设置有对应管件轮廓的定位型腔，能够快速完成待加工管材的上料定位，避免管材冲压过程中出现偏移；上模集成了冲裁凸模、压型型腔与弯折成型块，下模对应设置匹配的凹模与顶料机构，合模过程中首先通过压料块将管材牢牢压紧在定位型腔内，随后依次完成孔位冲裁、轮廓压型与弯折成型，开模时顶料机构自动将成型完成的框架管件顶出，方便操作人员快速取件，适配连续化的批量生产作业。设计思路上，整套工装围绕折叠床框架管件的成型工艺展开，首先拆解管件的成型特征，将多道工序的成型机构按照冲压行程顺序合理排布在模架内部，避免各机构动作出现干涉；模架的安装边界适配常规开式压力机的工作台安装尺寸，上下模座预留有标准的压板安装槽与模柄安装位，能够直接安装在对应吨位的通用压力机上投入使用，无需额外定制设备连接结构；成型型腔的尺寸按照管件的材料回弹特性预留了合理的回弹补偿量，保证成型后的管件弯折角度、轮廓尺寸符合设计要求，无需后续额外的校形工序。整套工装的外形尺寸适配常规中小吨位压力机的闭合高度要求，上下模的合模行程经过精准核算，既保证各成型工序能够完全到位，又避免行程过大造成模具部件碰撞损坏，模架内部的成型易损件采用快换结构设计，生产过程中出现磨损时能够快速更换，减少设备停机维护的时间，有效提升生产环节的稼动率。
