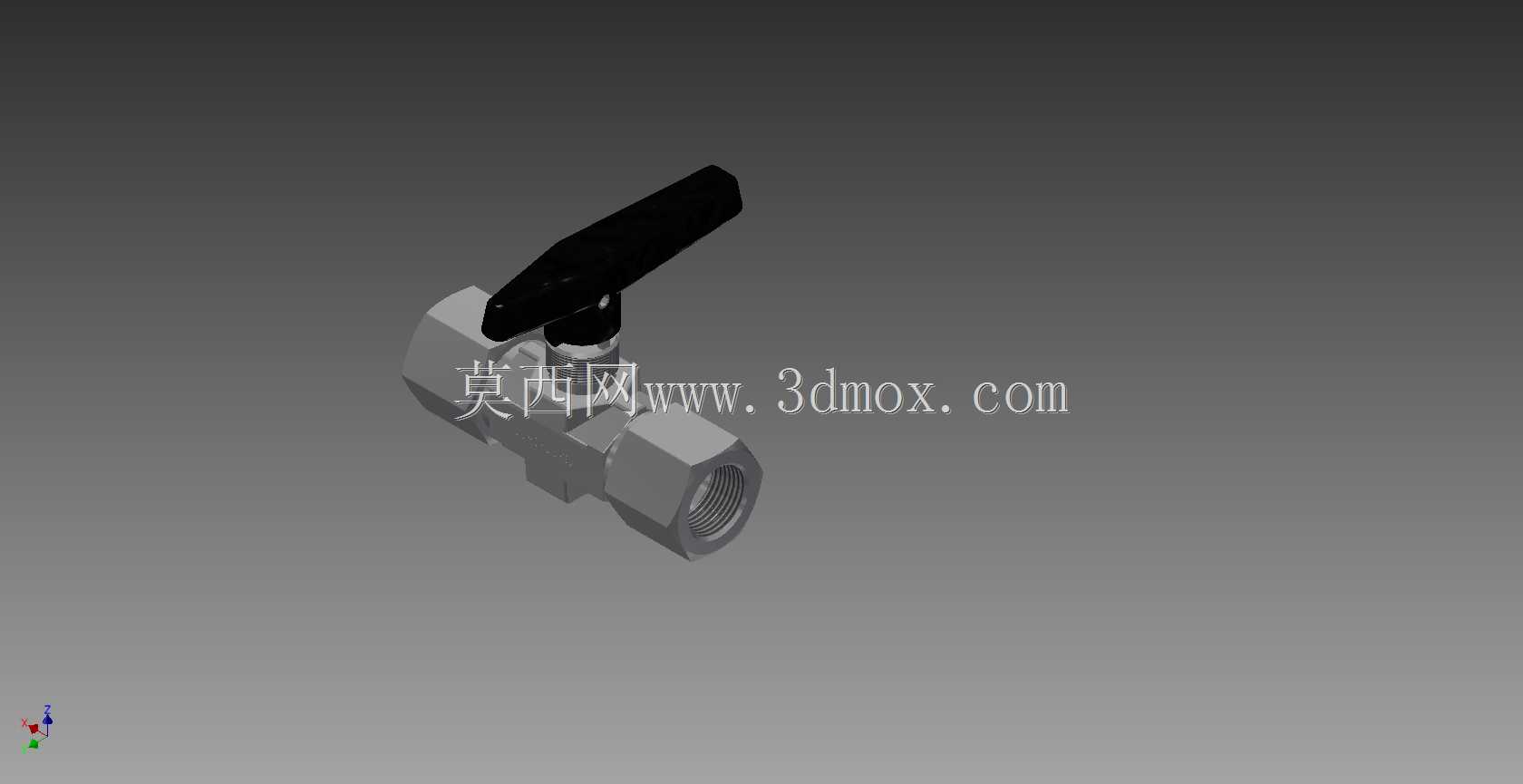

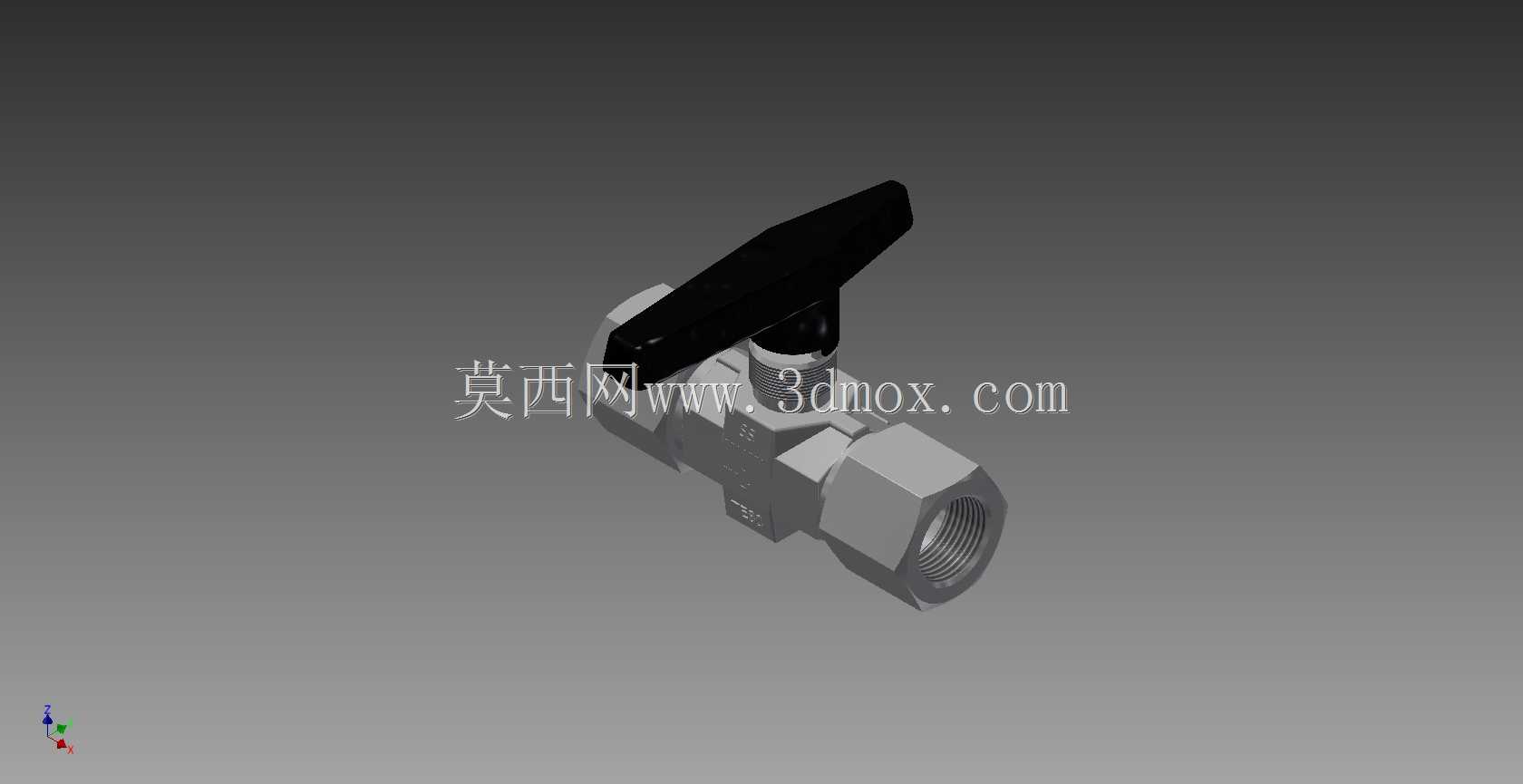

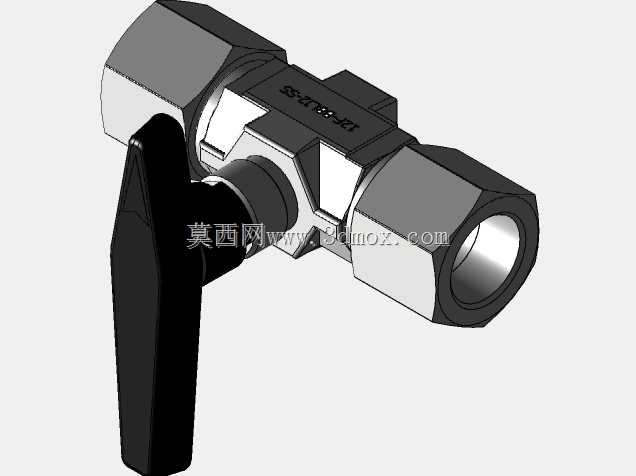

帕克B系列不锈钢内螺纹双向球阀结构

这款双向球阀主要面向中小口径工业流体管路场景设计，可广泛应用在液压动力回路、化工介质输送支路、实验室气路管控、民用供水供气支路等需要精准通断控制的管路环节，承担管路介质双向截断、导通切换的核心作用，能够在不改变管路安装方向的前提下，实现正反两个流向的介质通断控制，适配安装空间局促、管路走向复杂的布设场景，无需额外调整阀件朝向即可完成装配。产品整体采用不锈钢锻压阀体打造，阀体表面做钝化处理，能够耐受常规弱腐蚀介质、水汽、油气的长期侵蚀，适配水基介质、矿物液压油、惰性气体、多数弱酸碱化工流体的输送管控需求。阀体两端采用3/4英寸FNPT内螺纹端头设计，安装时无需额外焊接法兰，仅需匹配对应外螺纹的管路接头即可完成装配，螺纹密封面预留足够的密封件安装空间，可搭配生料带、PTFE密封垫实现无泄漏连接，整体安装边界紧凑，阀体主体为对称式六角结构，既可以在安装时使用普通扳手夹持受力，也能在狭窄空间内完成拆装维护，无需定制专用工装。操作端采用定向式扳动手柄，手柄表面做防滑哑光处理，手柄的指向与阀内通路方向完全对应，操作人员可直观判断当前阀门的通断状态，避免误操作引发的管路事故。阀座采用PCTFE材质加工，搭配聚四氟乙烯密封组件，密封面经过精密研磨贴合，在额定工作压力下能够实现零泄漏截断，同时密封件具备低摩擦特性，手柄操作力矩小，无需借助辅助工具即可完成开关动作，长期使用也不会出现密封件卡滞、启闭卡涩的问题。设计过程中采用对称式流道布局，阀内流道做平滑过渡处理，介质流经阀体时的压力损失小，不会产生明显的紊流、气蚀问题，能够有效降低管路运行时的振动与噪音，同时阀体内部无介质滞留死角，在输送洁净介质、易结晶介质时也不会出现残留堆积，降低后续管路清洗维护的难度。整体结构没有易损外露部件，所有密封组件都内嵌在阀体内部，能够在多粉尘、高湿度的工业现场环境下长期稳定工作，日常维护仅需定期检查手柄操作灵活性与接口密封状态即可，无需频繁拆解更换内部零件，大幅降低管路系统的后期运维成本。
