工业级反渗透净水处理设备结构设计

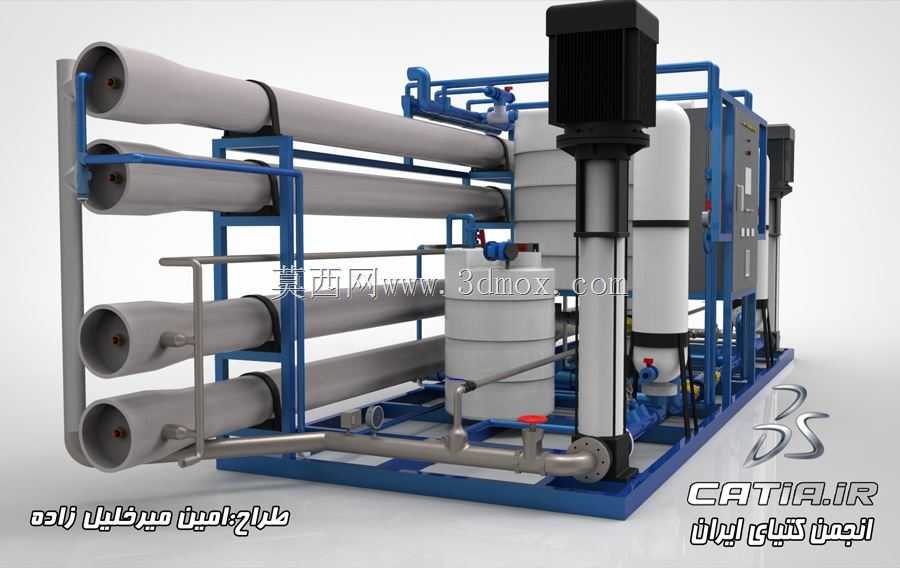

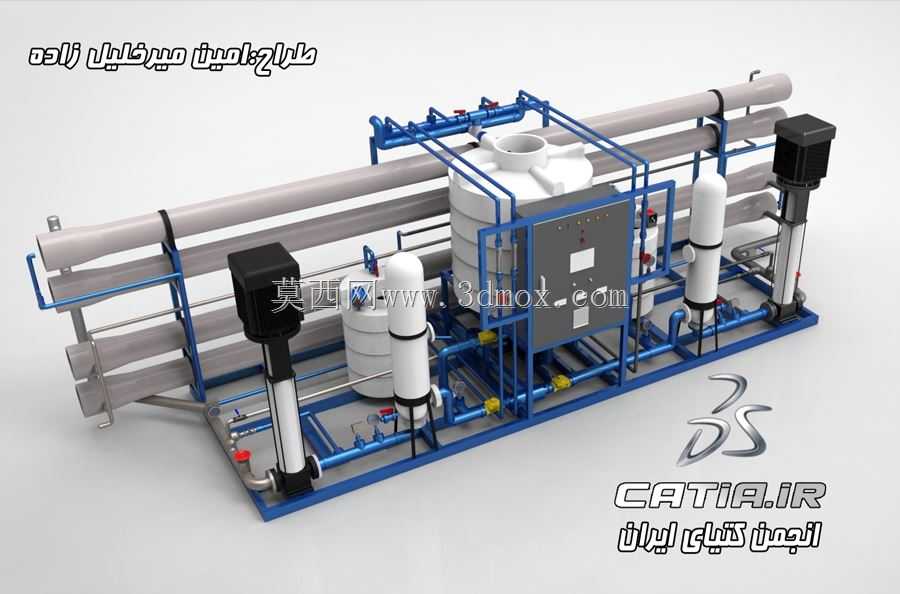

该套净水设备主要面向工业生产用水净化、商用集中供水净化场景，可覆盖食品加工生产用水预处理、电子制造超纯水前置过滤、中小型厂区生活饮用水净化、商用楼宇集中供水提质等多类应用场景，能够有效去除原水中的泥沙杂质、胶体物质、异色异味、细菌微生物及部分溶解性盐类，将不符合使用标准的原水处理为对应场景要求的合格净水，解决不同场景下的水质达标痛点。设备整体采用撬装式集成布局设计，将多介质过滤单元、反渗透膜处理单元、加压输送单元、管路控制单元全部整合在同一金属框架底座上，无需现场分散组装各类功能部件，大幅降低现场安装的施工难度与周期，同时框架采用方管焊接成型，表面做防锈防腐涂装处理，能够适配车间、设备间、户外泵房等多类安装环境，具备较强的环境耐候性。从功能结构来看，设备前端配置大口径原水接入管路，配套手动控制阀与压力检测点位，可实时监测进水压力状态，原水首先进入前置预处理罐体，通过罐内填装的滤料完成大颗粒杂质的初步截留，之后经高压泵加压输送至横向布置的反渗透膜组件，通过膜元件的筛分作用完成深度净化，净化后的净水通过独立管路输送至出水端，过滤产生的浓水则通过专门的排污管路集中排出，设备上还配置了立式保安过滤器作为膜元件的前置保护部件，避免大颗粒杂质划伤反渗透膜，有效延长核心过滤元件的使用寿命。设计过程中充分考虑了日常运维的操作便利性，所有阀门、仪表均布置在框架外侧的操作面位置，运维人员无需进入框架内部即可完成阀门调节、压力查看、滤芯更换等常规操作，各功能部件之间预留了足够的检修间隙，可满足膜元件更换、滤料补充、泵体检修等操作的空间需求。设备整体安装边界充分考虑了常规厂房门洞、货运电梯的通行尺寸，整体框架宽度适配标准厂房通道宽度，高度满足常规设备间的层高要求，底部预留了叉车搬运槽位与地脚安装孔位，既方便设备的转运移位，也可通过地脚螺栓完成设备的固定安装，避免设备运行过程中因加压泵振动产生移位或共振噪音。管路布局采用横平竖直的排布方式，不同功能的管路通过流向标识做明确区分，蓝色管路为原水与浓水输送管路，白色管路为净水输出管路，可帮助运维人员快速识别管路走向，降低故障排查的难度。
