多层滤料钢制罐体砂滤水处理装置

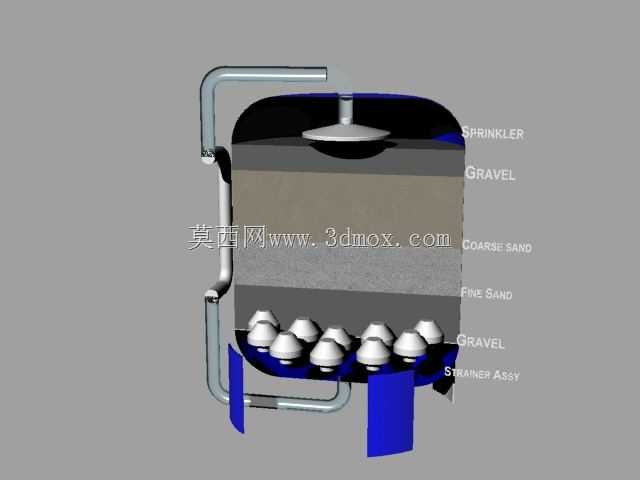

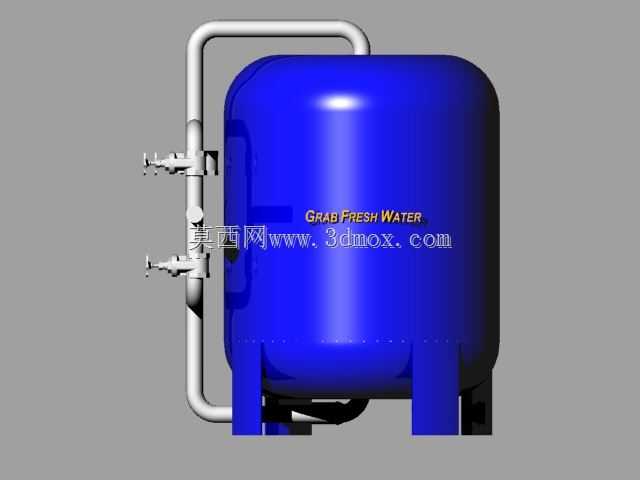

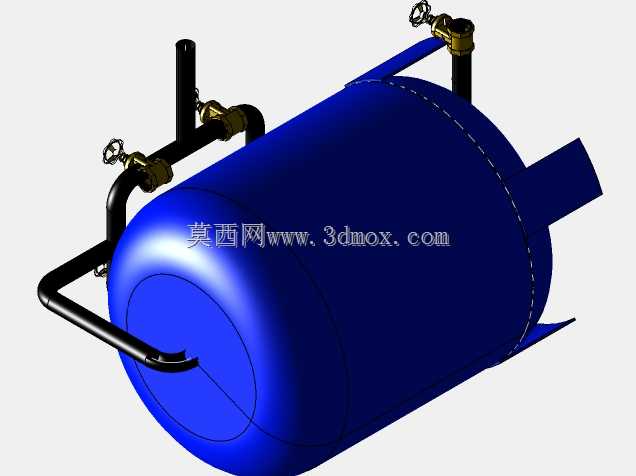

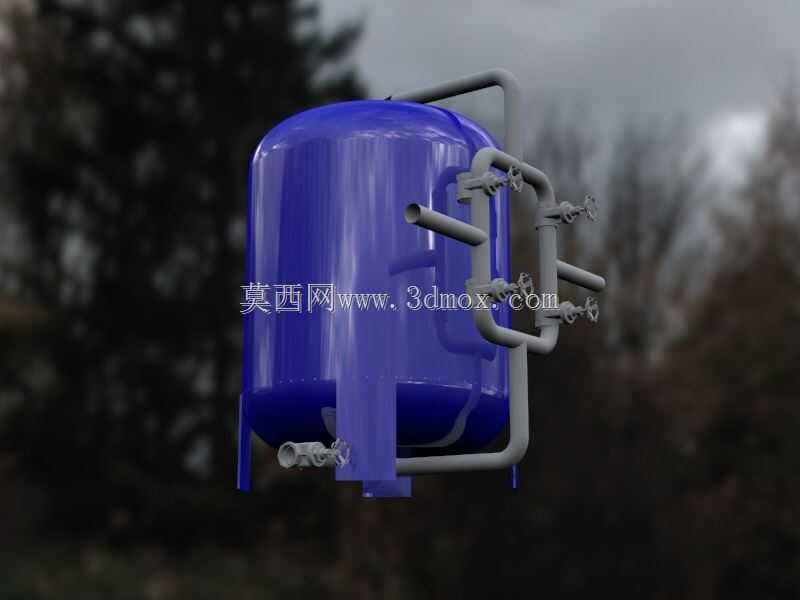

这款砂滤装置主要应用于民用供水预处理、工业循环水净化、农业灌溉水质保障、小型污水处理站深度过滤等场景，能够有效截留水体中的悬浮物、泥沙、胶体杂质，降低出水浊度，保障后续用水设备不被大颗粒杂质堵塞，延长后端水处理元件的使用寿命。在实际工况中，这类压力式砂滤设备常作为净水流程的核心预处理单元，适配中小型供水系统的水质净化需求，无需复杂的配套土建结构，可直接集成到现有管路系统中投入使用。设备主体采用钢制立式罐体结构，内部采用分层级滤料排布设计，从上至下依次设置布水装置、砾石承托层、粗砂过滤层、细砂精滤层、底部砾石承托层以及集水组件，进水通过顶部的布水器均匀分散到滤层表面，避免水流冲击导致滤料层混乱，水流依靠压力自上而下穿过滤层，杂质被逐层截留在滤料缝隙中，过滤后的清水经过底部的集水装置汇集后通过侧部管路排出，罐体外部设置的连通管路可配合反冲洗流程，实现滤料的清洁再生，无需频繁更换内部滤料，降低长期运维成本。设计过程中充分考虑了立式罐体的受力稳定性，采用圆柱形筒体搭配上下封头的结构形式，减少承压状态下的应力集中，外部管路采用弯管衔接降低水流阻力，底部集水装置采用均匀排布的水帽结构，保障集水均匀的同时避免滤料流失，各滤层的厚度配比经过流体阻力计算，既保证足够的杂质截留容量，又控制过滤过程的压力损失在合理区间，避免配套泵组负载过高。设备罐体总高度为150厘米，筒体直径为120厘米，外接管路管径为2.5英寸，配套兼容泵组的额定处理流量可达每小时25立方米，安装时仅需预留足够的立式操作空间，保障罐体周边留有管路连接与后期检修的操作距离，进水、出水、反冲洗管路可直接与对应管径的外部管线对接，设备底部设置支撑结构保障放置平稳，无需额外的复杂固定结构即可稳定运行。
