苏尔寿卧式单级离心泵结构设计

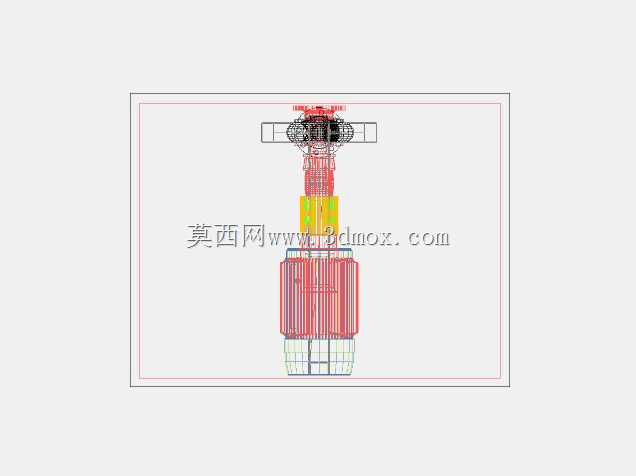

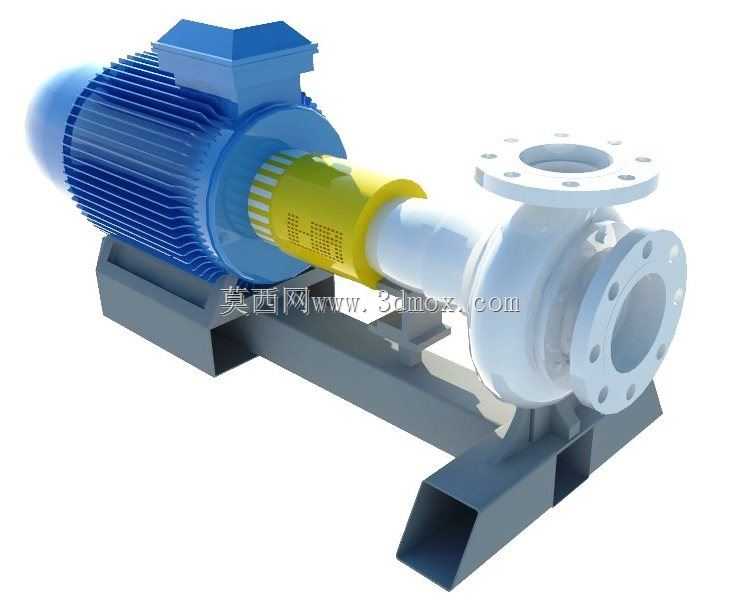

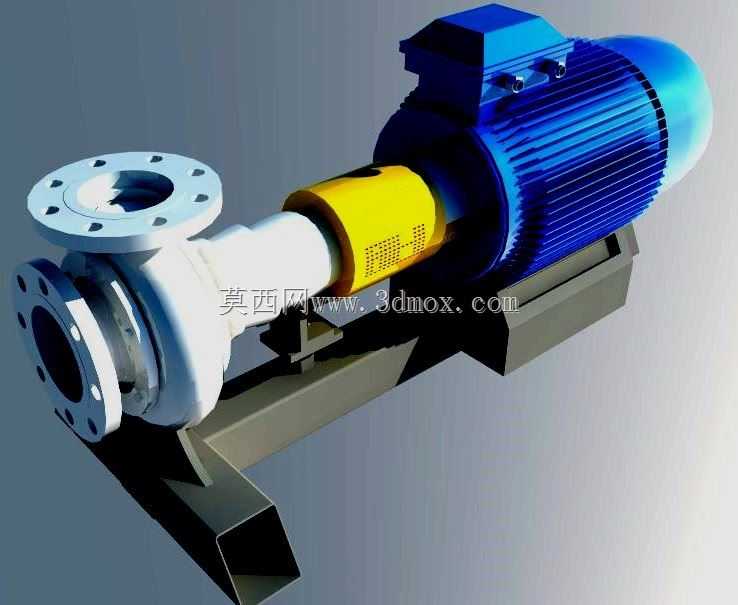

这款卧式离心泵的三维结构设计，紧密贴合石油化工、市政给排水、暖通循环、冶金选矿等多场景的流体输送需求，可胜任清水、弱腐蚀性介质、含少量固体颗粒的工业流体的加压输送作业，在生产流程中承担介质增压、循环输送、工艺供水等核心功能，是流程工业与公用工程领域的核心流体设备。从功能特性来看，该泵采用直联式悬臂结构设计，泵体与驱动电机通过公用底座刚性连接，中间设置联轴器护罩做安全防护，既保障了传动效率，也压缩了整机的轴向安装尺寸，适配多数工业厂房内紧凑的设备安装空间。泵体采用端吸顶出的流道结构，进口法兰沿轴向水平设置，出口法兰垂直向上布置，这种流道设计既优化了介质进入叶轮的入流角度，降低水力损失提升运行效率，也方便现场管路的走向排布，减少管路弯头带来的压损。设计过程中，首先围绕水力性能要求完成叶轮与蜗壳的流道匹配，叶轮采用闭式结构适配洁净或低含固量介质，蜗壳的断面变化按照等流速原理做渐变设计，保障介质在流道内流动平稳，降低运行振动与噪音。其次做传动系统的同轴度校核，电机轴与泵轴通过弹性联轴器连接，设计时预留了合理的轴窜量与对中调整余量，公用底座采用型钢焊接结构，底部设置安装地脚的预留孔位，兼顾底座刚性与现场安装的调整便利性。密封部位采用集装式机械密封的安装位设计，既方便后期运维更换密封件，也能有效避免输送介质的跑冒滴漏，满足工业现场的环保与安全要求。从安装边界来看，整机的重心落在公用底座的中心区域，地脚螺栓孔的排布间距符合常规工业泵的安装尺寸规范，进出口法兰的公称直径与压力等级匹配常规工业管路标准，现场安装时无需额外做定制化的管路改造，泵体上方预留了排气与排液接口，方便开机前排气与停机后排空残液，联轴器护罩做全封闭设计，避免运行过程中人员误触转动部件引发安全事故。整体结构的设计充分兼顾了运行效率、安装便利性、运维便捷性与安全防护要求，能够适配多数常规工业场景的流体输送需求，结构细节的处理充分考虑了现场实际使用中的各类痛点，比如底座的型钢选型兼顾了承重刚性与减震效果，泵脚与底座的连接位置设置了调整垫铁的安装空间，方便现场安装时的水平度调整，轴承部位的结构设计预留了润滑脂加注通道，可在不拆解泵体的情况下完成轴承润滑维护，大幅降低后期运维的工作量与成本。
