工业水处理用反渗透过滤装置结构设计

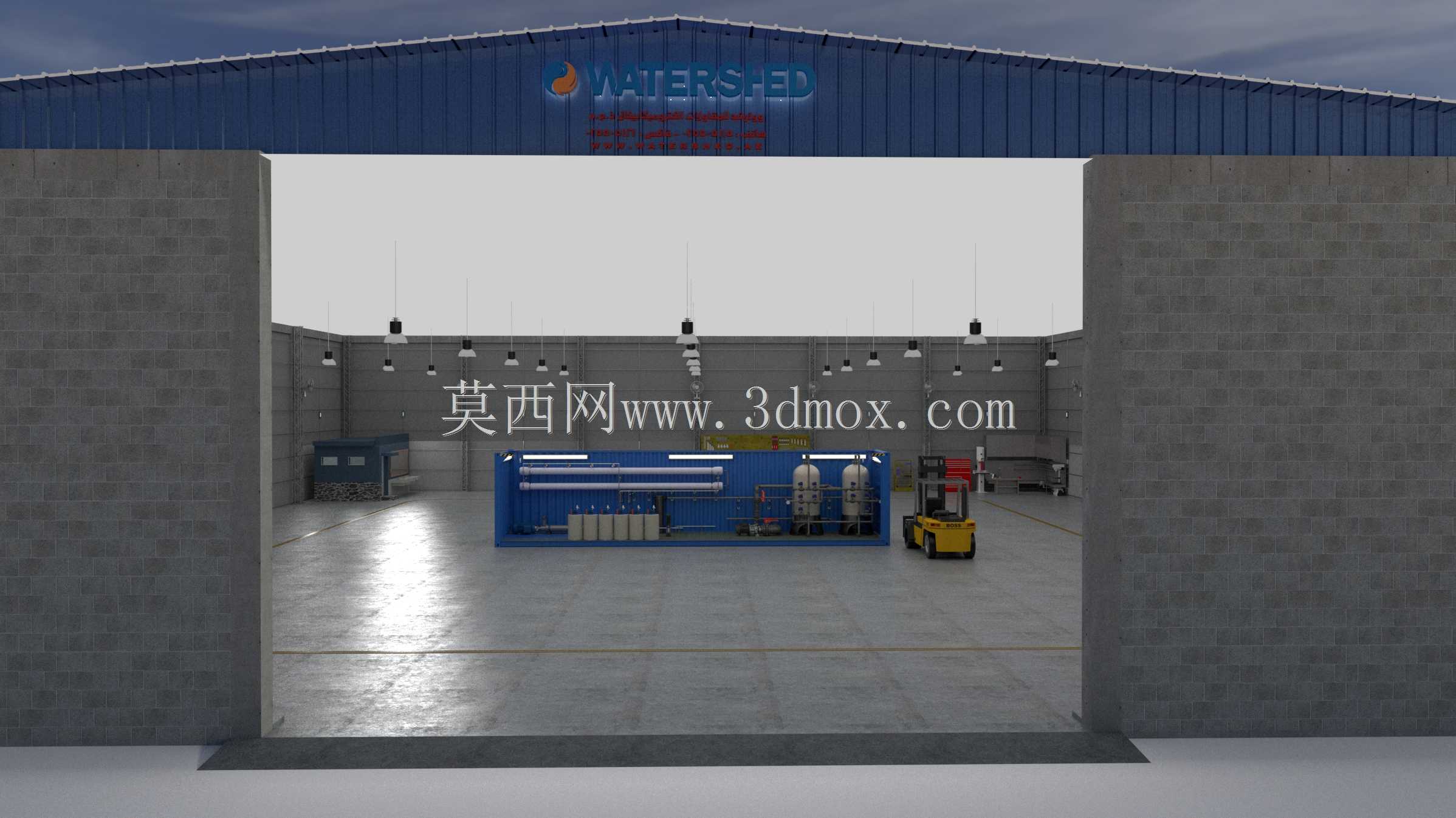

　　在工业纯水制备、中水回用、海水淡化预处理等水处理场景中，反渗透装置是核心的膜法处理单元，这套三维结构完整还原了工业级反渗透装置的管路排布、组件安装逻辑与支撑框架设计，可直接用于方案展示、结构校核与安装模拟。整套装置的核心功能是通过高压泵将待处理水增压至膜组件工作压力区间，利用反渗透膜的选择透过性截留水中的盐分、胶体、微生物与大分子有机物，产出符合工艺要求的净化水，同时将浓缩后的废水通过管路排出，整个过程需要精准匹配压力、流量与管路通径，避免出现膜组件偏流、压力过载或者管路水锤的问题。从设计思路来看，这套装置采用模块化框架布局，底部设置通用槽钢焊接底座，预留了地脚螺栓安装孔位，可直接适配多数工业厂房的混凝土地面安装要求，

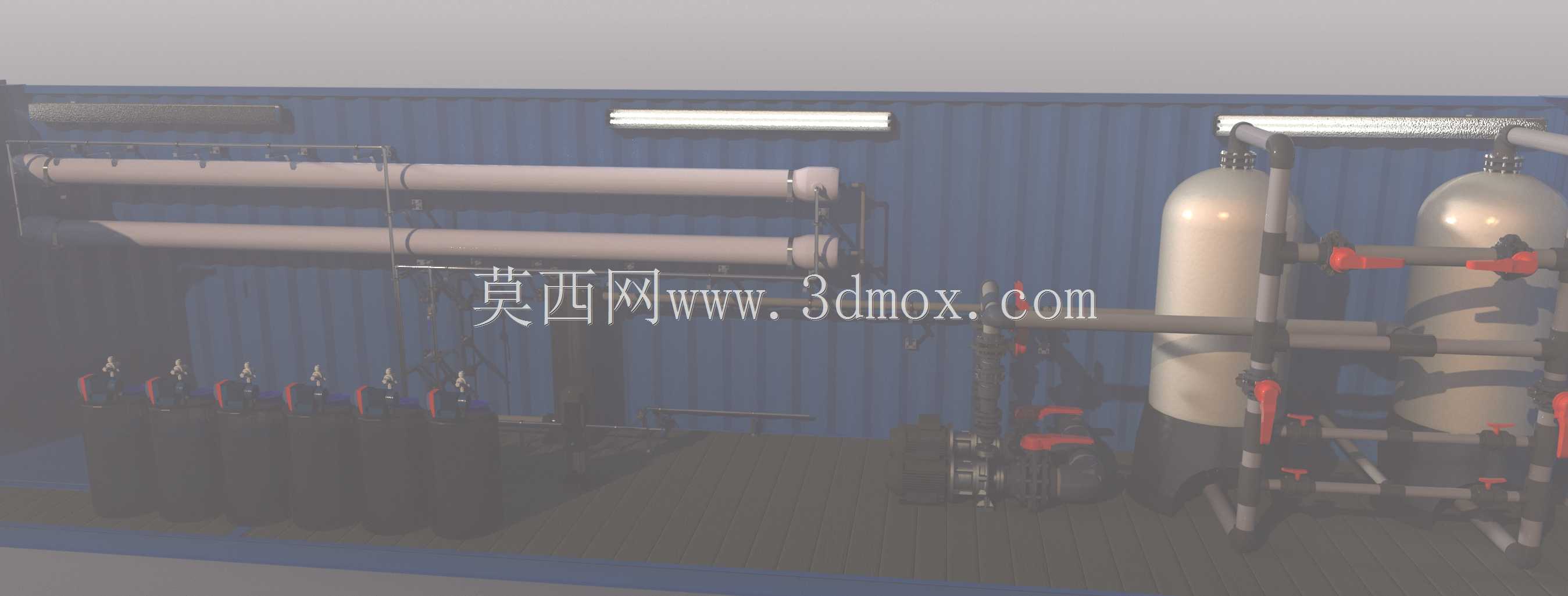

　　底座上方分层布置高压泵组、膜壳组件、管路阀门与仪表接口，其中高压泵进出口均设置软连接与止回阀，避免泵启停瞬间的水锤冲击损伤膜元件，膜壳采用卧式并排排布，每支膜壳的进出口管路都设置独立的取样阀与压力表接口，方便运行过程中逐段检测产水水质与段间压力差，判断膜元件的污染程度。装置的管路系统采用等径三通与弯头做排布优化，尽量减少直角弯头带来的局部阻力损失，高压管路部分按照1.6MPa工作压力做壁厚选型，低压管路部分按照0.6MPa工作压力选型，所有阀门的操作手柄均预留足够的操作空间，不会出现安装后无法开关、操作空间不足的问题。外形尺寸方面，整套装置的宽度控制在1.8米以内，满足标准工业厂房门的通行宽度要求，高度控制在2.2米以内，

　　适配常规厂房的层高与吊装空间，长度根据处理规模匹配膜组件数量，单套装置的安装边界预留了周边0.8米的检修通道，方便后期更换膜元件、检修阀门与泵组。在细节设计上，装置的进水端设置了保安过滤器接口，可直接对接前置预处理单元的出水，产水端设置了产水流量计与电导率仪安装位，浓水端设置了调节阀与流量计，可通过调节浓水阀门开度控制系统回收率，避免回收率过高导致膜面结垢。框架部分做了喷塑防腐处理，所有管路支架都采用U型管卡固定，避免管路运行过程中出现振动位移，泵组底座设置了减震垫安装位，可降低运行过程中的振动与噪音传递。这套结构设计充分考虑了现场安装、运维检修与工艺运行的实际需求，没有冗余的结构件，所有组件的排布都符合水处理设备的设计规范，

　　不管是用于新建项目的方案建模，还是用于现有设备的改造参考，都能直接提取结构尺寸与安装逻辑，减少重复建模的工作量，也能帮助设计人员快速理清反渗透装置的管路连接关系与组件布置逻辑，避免出现设计阶段的管路干涉、操作空间不足等常见问题。在实际工程应用中，这类反渗透装置可适配电子超纯水制备、锅炉补给水处理、饮用水净化、工业废水回用等多个场景，不同场景下仅需要调整膜组件数量与泵组参数，基础框架与管路排布逻辑可直接复用，这套三维模型完整呈现了标准反渗透装置的通用结构，可作为同类型设备设计的基础模板，在此基础上根据具体处理量、水质要求做参数调整即可快速完成定制化设计。
