萨法加反渗透海水淡化厂60000CU产能产线建模

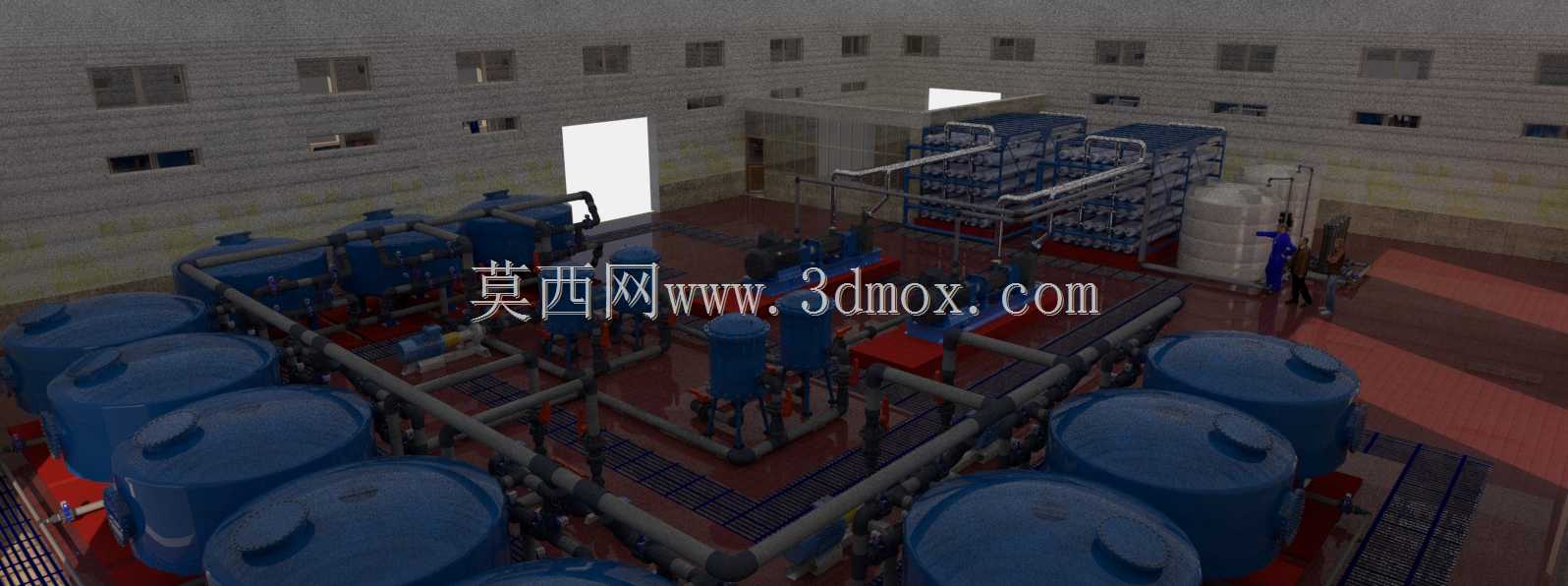

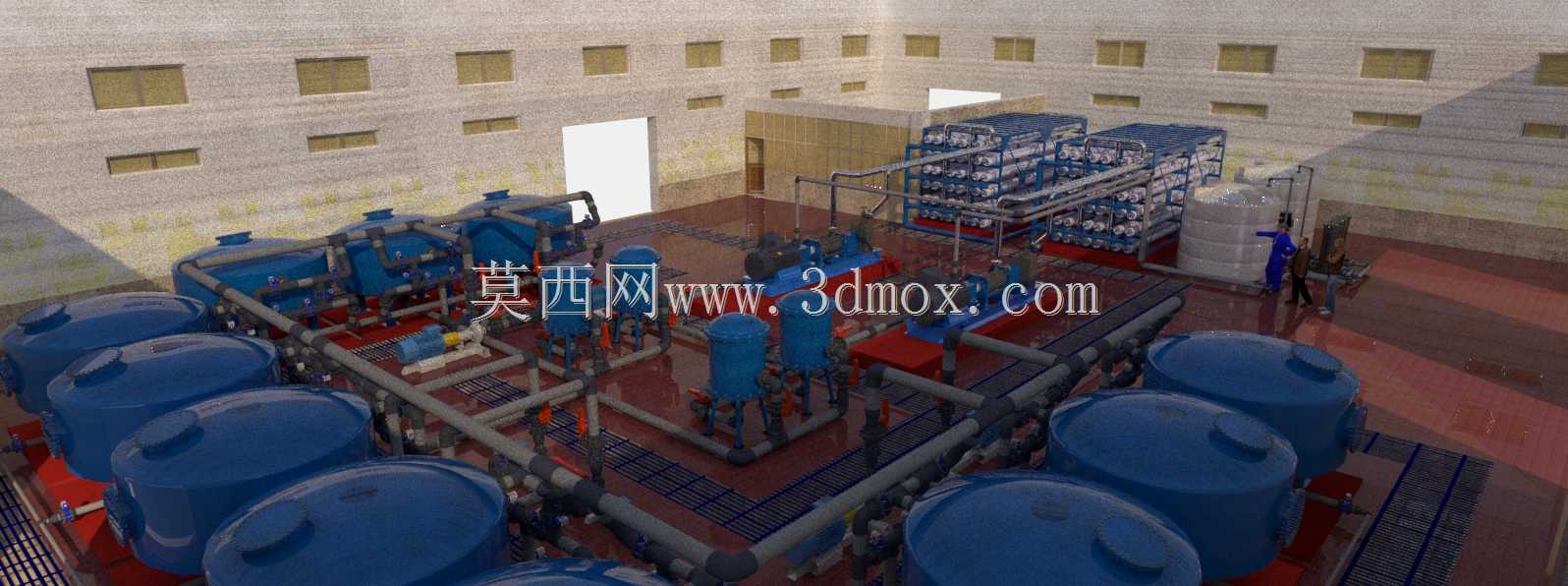

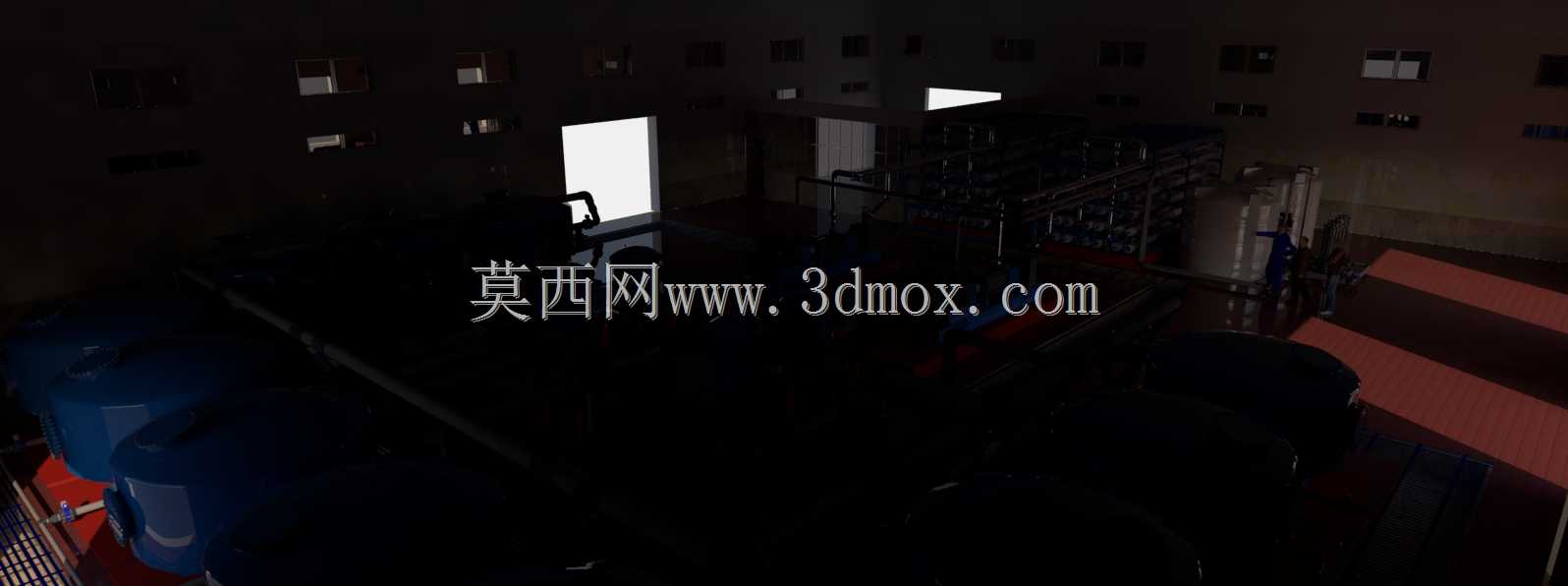

　　这套三维建模还原的是日产60000立方米处理规模的反渗透海水淡化厂区核心工艺段，针对滨海市政供水、临海工业自备水源的应用场景搭建，完整覆盖从原水升压到反渗透产水的核心设备排布逻辑，可直接用于厂区布局校核、工艺管线碰撞检查、施工交底参考。建模过程中优先遵循海水淡化工艺的实际运维需求，核心处理单元采用多列并联的反渗透膜组架排布，每列膜架预留足够的抽拉检修空间，膜架周边的高压管道采用低阻力走向设计，避免出现直角弯头造成的压损过大问题，高压段管道的支吊架点位同步在模型中做了预留，匹配现场安装的生根位置要求。厂区前端的多台立式原水增压罐沿厂房侧墙成排布置，罐体之间的连通管道采用分层排布，上层走高压产水管、中层走浓水回流管、下层走原水进水管，

　　不同介质管道之间预留足够的保温与检修间距，避免后期运维时出现交叉作业干扰。泵组区域集中布置在膜架与原水罐之间的衔接段，每台高压泵进出口均预留软连接、异径管、止回阀的安装空间，泵组周边的检修通道宽度满足常规运维人员携带工具通行的要求，泵基的抬高高度匹配厂房地面的排水坡度，避免跑水时泵基被淹。厂房内部的建筑结构与设备做了精准的边界适配，墙体上的门窗位置避开了大型设备的吊装路径，厂房中部的检修通道满足膜元件更换时的叉车通行需求，顶部的起重设备运行范围覆盖所有重型设备的吊装点位，无需额外搭设临时吊装设施。建模时对反渗透系统的压力边界做了明确区分，高压段的设备、管道、阀门均按照对应压力等级的外形尺寸建模，法兰连接点位的螺栓孔位、

　　密封面尺寸均匹配实际选型参数，低压段的预处理、产水输送部分按照常压设备的安装要求做了排布，不同压力等级的管道之间没有出现错接的空间冲突。整个产线的仪表测点位置也在模型中做了预留，压力变送器、流量计、电导率仪的安装点位满足前后直管段的要求，避免因管道流态不稳造成的测量数据偏差，现场接线的走线槽沿管道支架同步排布，避开高温、易腐蚀的区域。设备的安装基础与厂房地面的预埋件位置一一对应，大型罐体的基础荷载点位匹配厂房结构的承重梁位置，没有出现设备基础落在楼板非承重区域的问题，膜架的固定地脚点位避开了地面的排水沟、电缆沟位置，减少现场施工时的二次开孔工作量。整套模型的管线走向充分考虑了水力条件，浓水排放管道的坡度满足自排空要求，停机时管道内的存水可以完全排净，避免高盐度浓水长期滞留造成管道腐蚀，产水管道的最高点设置了排气阀安装位，避免启泵时出现气堵影响供水稳定性。
