小型化学药剂投加计量泵结构设计

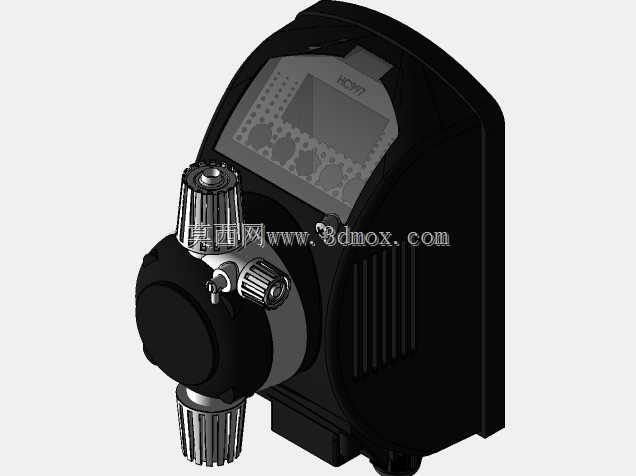

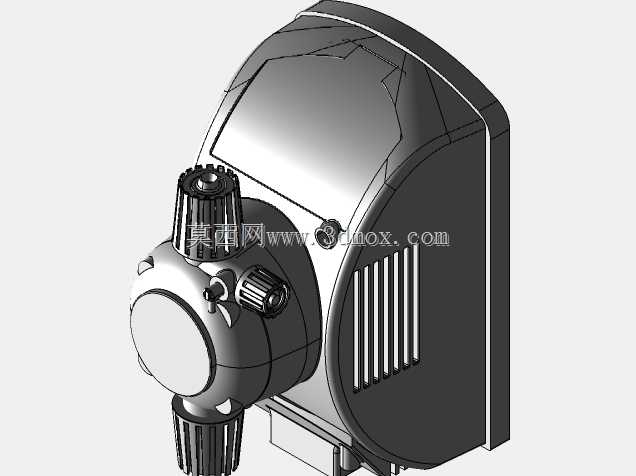

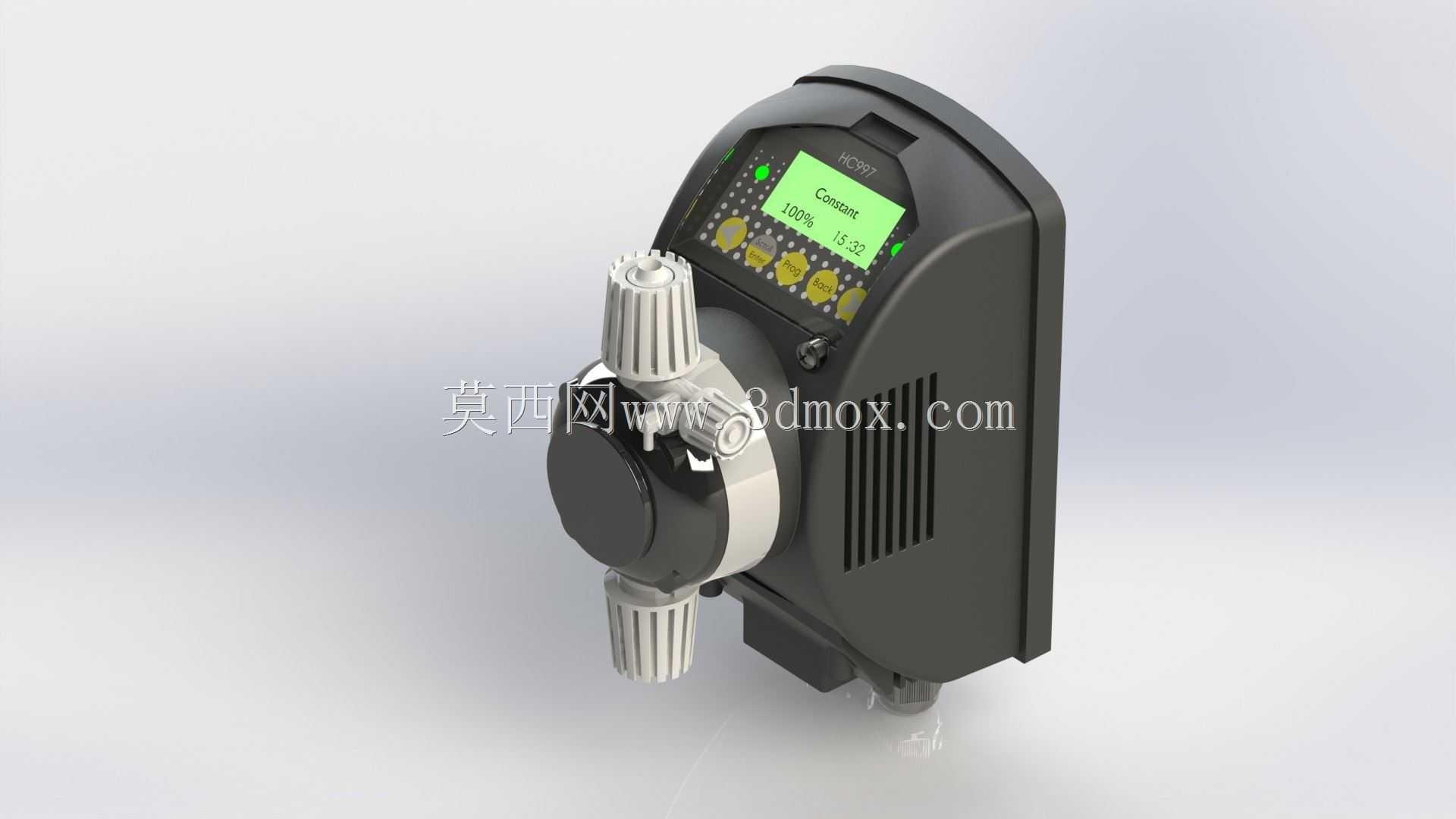

这款小型化学加药计量泵主要面向民用及小型商用流体处理场景，可广泛应用于家用净水设备药剂投加、小型循环水系统水质调节、小型实验室试剂精准输送、商用饮品机配料定量添加等场景，核心作用是在低压小流量工况下，实现腐蚀性或常规水性药剂的精准定量投加，避免人工投加带来的剂量误差与药剂接触风险。设备整体采用壁挂式紧凑结构设计，主体外壳为耐化学腐蚀的硬质工程塑料材质，正面集成带背光的数显控制模块，可实时显示当前投加流量、累计投加量与运行状态，控制区域搭配实体调节按键，支持手动调节投加频率、单次投加剂量，也可适配外部脉冲信号实现联动启停，满足不同工况下的自动化投加需求。泵头部分采用上下双接口的快接结构设计，接口处配备带防滑纹路的旋转锁紧旋钮，无需额外工具即可完成管路的快速连接与拆卸，泵头过流部件选用耐酸碱腐蚀的特种工程塑料，可适配次氯酸钠、阻垢剂、PH调节药剂等多种常见化学药剂的输送需求，避免长期接触药剂带来的部件腐蚀泄漏问题。设计过程中充分考虑狭小空间的安装适配性，整体外形采用流线型弧面过渡，背部预留标准化壁挂安装孔位，安装时仅需在墙面预留两个对应间距的固定点位即可完成设备固定，设备侧面预留散热格栅，可保障内置驱动模块长时间运行时的热量散出，避免过热导致的设备故障。设备的进出水接口采用同方向垂直布局，可适配狭小空间内的上下走管需求，管路连接后不会额外占用横向安装空间，整体安装边界可适配厚度10厘米以内的壁挂安装空间，无需预留额外的侧面操作空间，日常调节仅需在正面操作区域即可完成所有参数设置与状态查看。泵体的驱动模块采用电磁式计量驱动结构，运行过程中噪音低、计量精度稳定，可实现每小时几升到几十升的小流量精准调节，投加精度可控制在额定流量的±5%以内，完全满足小型水处理系统、小型药剂投加工位的剂量控制需求，设备整体防护等级适配潮湿安装环境，可在卫浴间、设备间等相对潮湿的场景下长期稳定运行，避免水汽侵入导致的电路故障。
