石油作业载人转运吊笼结构设计

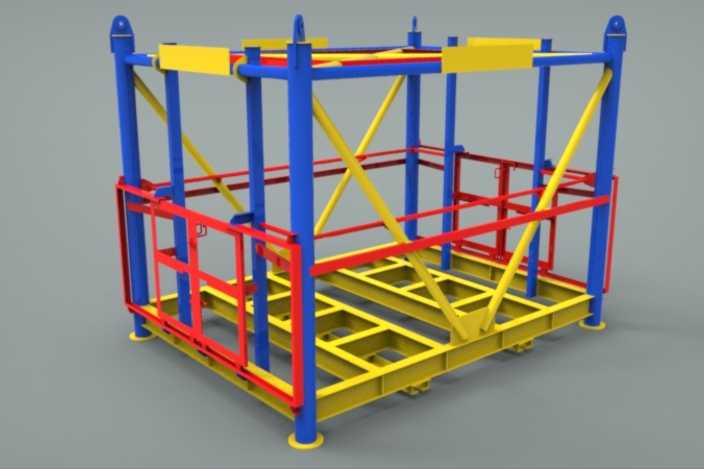

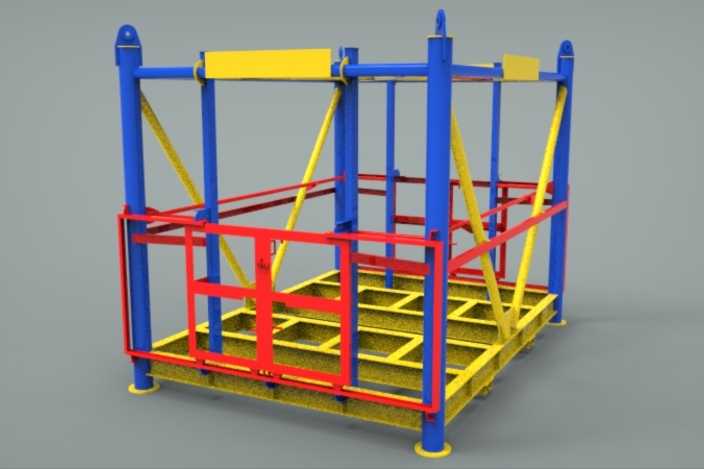

本作品为石油作业场景使用的载人转运吊笼三维模型，建模阶段采用参数化建模逻辑搭建整体框架，先以基准轴、基准面定位四根主承重立柱的空间位置，再依次搭建底部承载平台、中部防护围栏、顶部吊装连接结构，所有构件的尺寸匹配石油现场吊装作业的安全规范要求，预留足够的内部载人空间与安全冗余。渲染阶段采用哑光工业材质表现不同构件的属性，主承重立柱使用蓝色工业防锈漆材质，表面添加细微的颗粒质感模拟真实漆面的喷涂效果，中部防护围栏使用醒目的红色安全防护漆材质，底部承载平台与顶部限位结构使用黄色警示漆材质，不同色彩的区分既符合工业安全标识规范，也能在渲染图中清晰呈现各部分的结构边界，材质参数调整时加入了轻微的环境反射效果，让整体模型更具真实工业产品的质感。结构设计上，底部承载平台采用框架式格栅结构，既保证承载强度，也能避免作业时积水积油带来的滑倒风险，四根主立柱上下两端均设置吊装连接座与防滑支脚，立柱之间加装斜向支撑筋提升整体框架的抗扭、抗形变能力，中部围栏采用双横杆加对开式安全门的结构，安全门设置插销式锁止结构，防止转运过程中门体意外开启，顶部设置对称的四个吊点，保证吊装过程中笼体始终保持水平状态，避免倾斜带来的安全隐患。设计思路围绕石油现场高空转运、井架间人员输送的实际需求展开，所有结构边角均做圆弧过渡处理，避免尖锐棱角对作业人员造成磕碰伤害，整体框架的受力经过模拟验证，能够满足额定载人数量下的吊装强度要求，各部分构件的连接方式均参考现有成熟工业吊笼的工艺标准，既保证结构的可靠性，也兼顾实际生产加工的可行性，模型的细节处理还原了真实产品的焊缝、安装孔位等工艺特征，能够直接用于方案展示、结构验证等场景。
