离心式转速调节装置三维结构设计

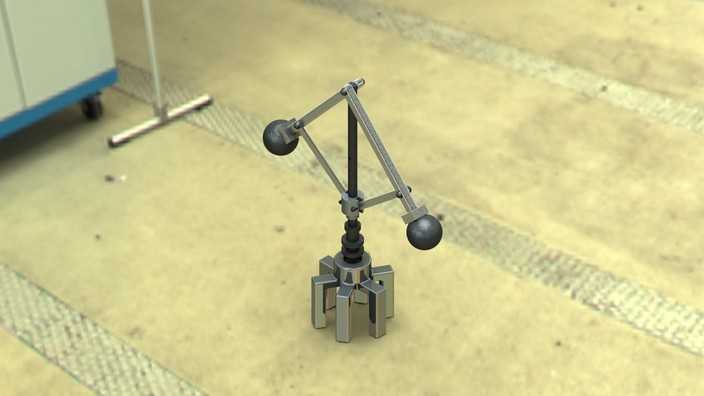

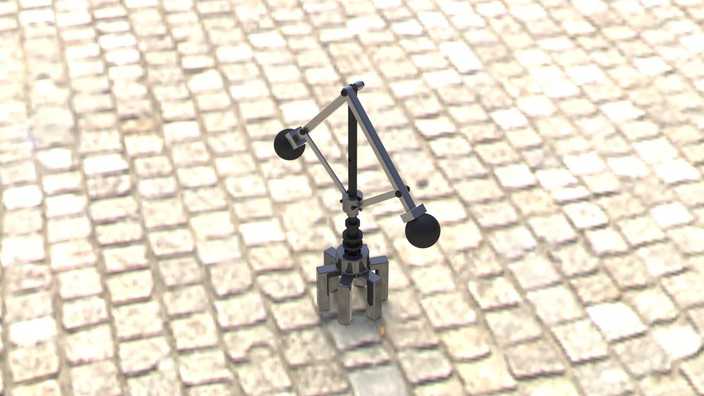

本作品为离心调速装置的三维建模成果，建模过程依托三维机械设计软件完成，整体采用自底向上的装配建模思路，先逐一完成各组成零件的参数化建模，再按照实际装配约束关系完成整体装配，确保各运动部件的自由度符合真实机械运动逻辑。建模阶段首先完成底部基座构件的绘制，基座采用多爪式支撑结构，通过拉伸、倒角、阵列特征完成主体造型，保证基座的支撑稳定性与结构合理性；中部为弹簧缓冲构件与滑动轴套结构，弹簧采用螺旋扫描特征完成建模，精准还原弹簧的节距、丝径与有效圈数参数，轴套与中心主轴采用同轴心配合，可沿主轴轴向完成顺滑滑动；上部为对称布置的摆臂与重球结构，摆臂通过铰接约束与中心轴套、顶部支架连接，重球采用球体特征与摆臂端部完成固定配合，两侧摆臂结构完全对称，保证转动过程中的动平衡性能。渲染阶段采用哑光金属材质赋予所有金属构件，区分基座的铸铁质感、摆臂与主轴的钢材质感、重球的深色金属质感，弹簧构件添加细微的金属反光效果，背景采用深灰色纯色背景突出主体结构，通过三点布光方案打亮模型轮廓，清晰展现各部件的衔接关系与结构细节。该装置的设计核心是基于离心力平衡原理实现转速控制，当主轴转速升高时，重球受离心力作用向外摆开，带动摆臂绕铰接点转动，进而拉动中部轴套沿主轴向上滑动，压缩弹簧构件；当转速降低时，弹簧回弹推动轴套下移，带动摆臂收拢重球，整套运动逻辑完全在装配体中通过运动仿真验证，无干涉卡顿问题。建模过程中对所有铰接位置预留了合理的装配间隙，避免运动过程中出现构件碰撞，各零件的尺寸参数经过比例校核，整体结构紧凑，可直观展现离心调速的工作原理，适用于机械原理教学演示、动力学相关结构参考使用，完整还原了传统离心调速机构的核心结构与运动特性，各部件的连接关系清晰可辨，能够直观呈现转速变化时的机构响应过程。
