荏原CMR100T卧式单级离心泵结构设计

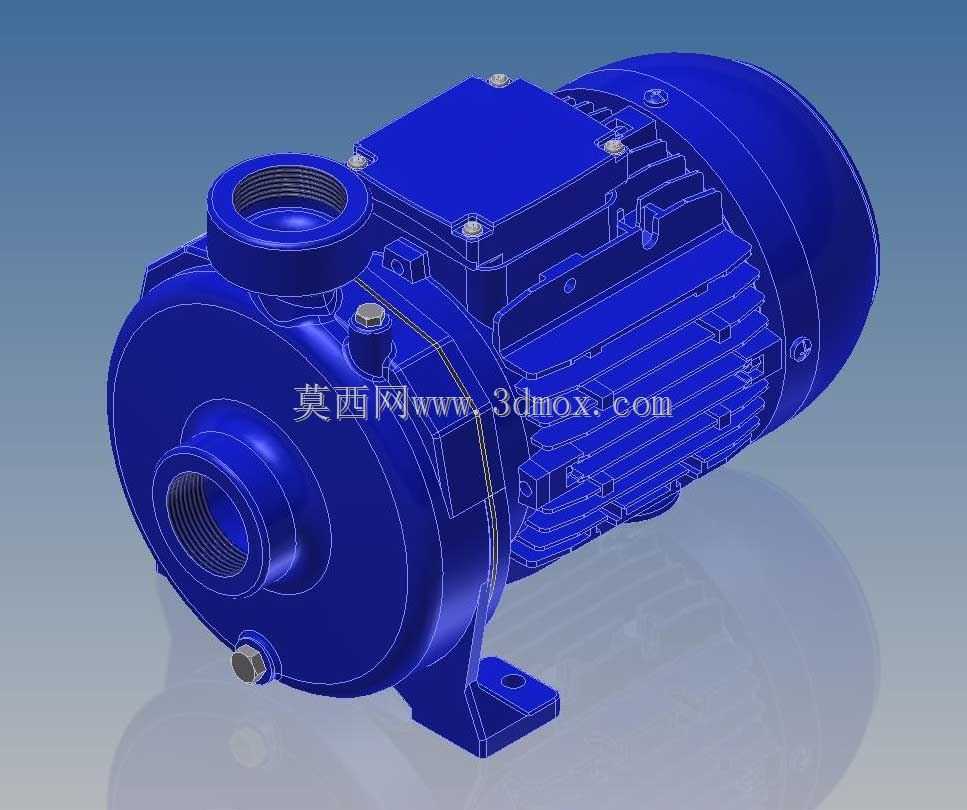

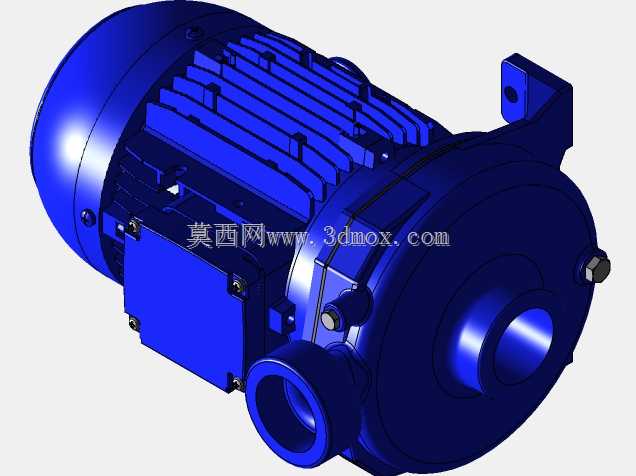

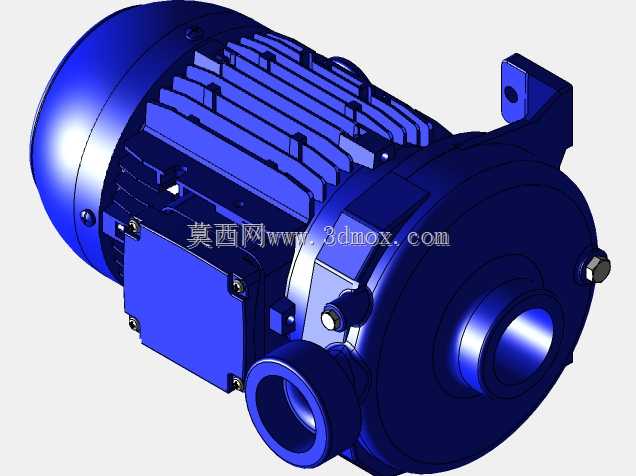

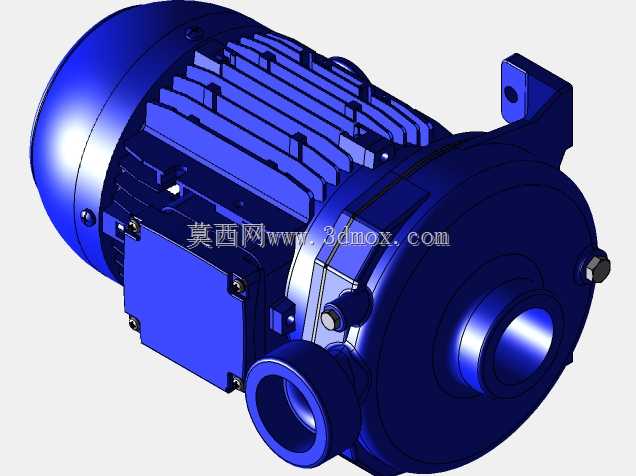

这款卧式单级离心泵主要面向民用供水、工业循环、暖通空调、轻型化工流体输送等场景，可适配清水或物理化学性质与水相近的介质输送需求，在楼宇二次供水、工厂冷却循环系统、水处理工艺段、中小型灌区输水等场景中都能发挥稳定的流体输送作用，能够满足中小流量、中等扬程工况下的连续作业要求。设备采用泵体与电机直联共轴的结构设计，取消了传统联轴器连接的冗余结构，大幅压缩了整机的轴向安装尺寸，让整体结构更加紧凑，既减少了设备安装占用的空间，也降低了传动环节的能量损耗，同时避免了联轴器对中偏差带来的振动、异响问题，提升了设备运行的平稳性。泵体采用端吸顶出的流道布局，进水口沿轴向正对叶轮中心，出水口沿泵体切线方向垂直向上布置，这种流道设计能够让流体以更顺畅的路径进入叶轮，经过叶轮做功后顺着蜗壳流道平稳导出，有效降低流道内的紊流损失，提升水力效率，同时也方便现场管路的布局连接，适配不同走向的管路安装需求。泵脚与泵体采用一体化铸造结构，安装脚位置设置了带沉孔的固定安装位，能够通过螺栓直接固定在混凝土基础或钢制安装机架上，安装基准面与泵轴轴线保持严格平行，确保安装后电机轴与泵轴的同轴度符合运行要求，避免运行过程中出现额外的径向载荷，延长机械密封与轴承的使用寿命。叶轮采用闭式离心叶轮结构，流道经过顺滑过渡处理，能够在运转过程中对流体持续做功，将电机的机械能高效转化为流体的压力能与动能，叶轮经过动平衡校正，确保高速运转时的振动值控制在合理范围内。机械密封腔设置在泵轴与泵体的配合位置，采用集装式机械密封结构，能够有效避免输送介质的泄漏，减少日常维护的工作量。接线盒设置在电机顶部，采用防水防尘结构，能够适配车间、泵房等常规工业环境的使用要求，接线腔预留了充足的接线空间，方便现场电源线路的接入。整机的外形轮廓充分考虑了现场安装与后期维护的需求，泵体顶部设置了排气螺塞，初次启动时可以方便地排出泵腔内的空气，确保叶轮正常打水；底部设置了放水螺塞，设备长期停用或冬季防冻时可以排空泵腔内的存水，避免冻裂泵体。所有连接螺栓的位置都预留了足够的扳手操作空间，日常更换机械密封、清理叶轮杂物时不需要完全拆卸管路即可完成操作，大幅降低了后期运维的难度。
