Econex AG8型旋转阀驱动执行装置

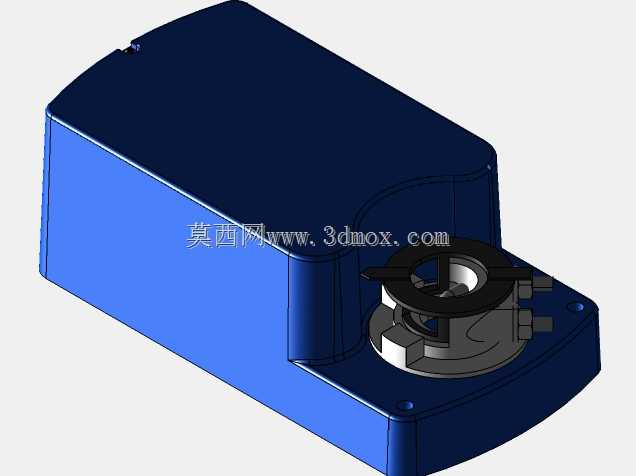

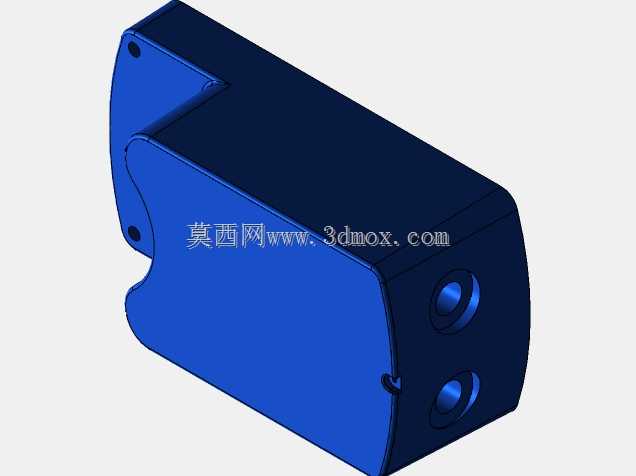

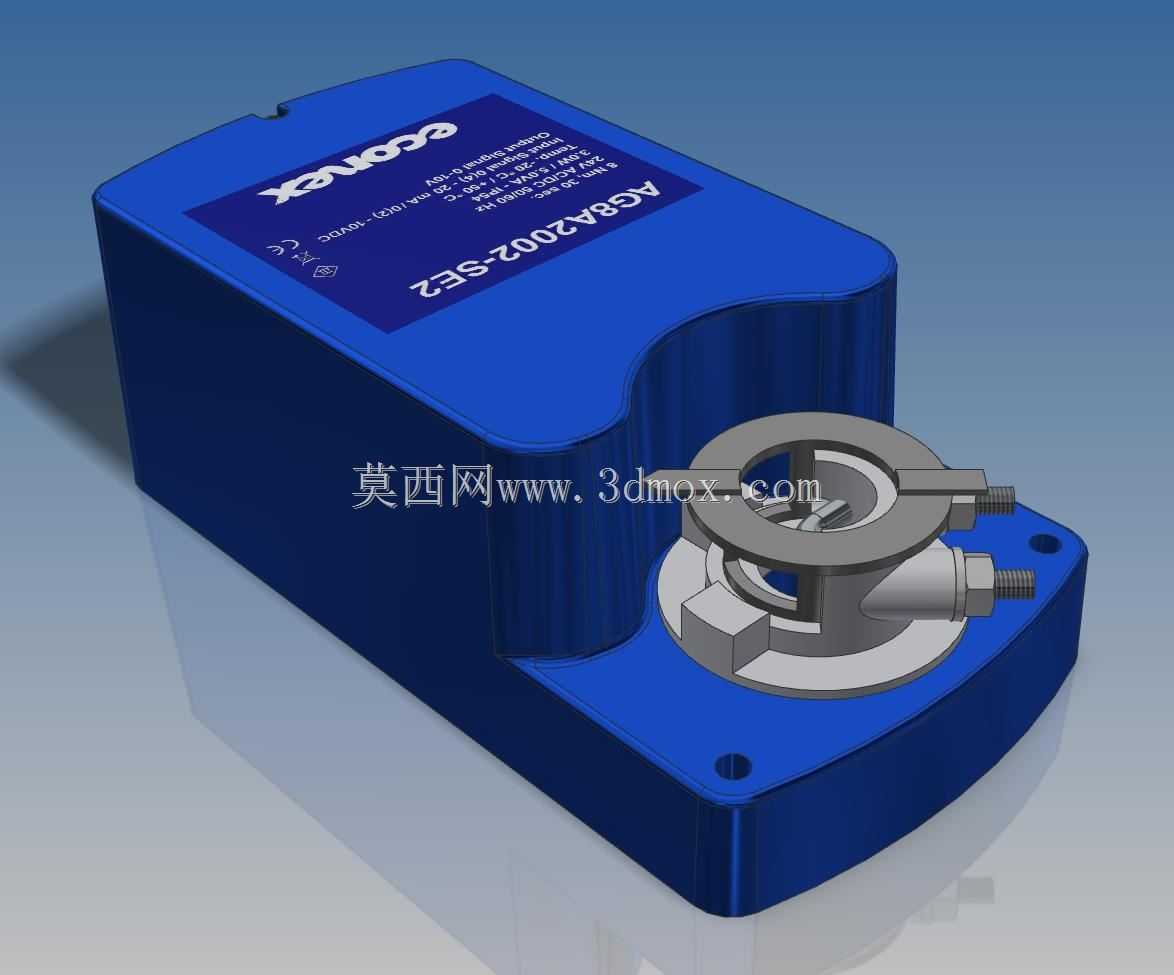

在暖通空调、楼宇自控、工业流体输送的管路系统中，这类阀驱动装置是管路流量调节环节的核心执行部件，主要适配球阀等旋转类阀件，替代人工操作完成阀位的精准调节，实现管路内气体、流体介质的通断与流量控制。从结构设计来看，该执行器采用一体化塑壳封装，主体外壳为蓝色阻燃工程塑料材质，表面做了哑光防滑处理，既可以隔绝现场粉尘、潮气侵入内部传动与电控组件，也能在常规工业安装环境下抵御轻微磕碰，适配多数室内安装场景的防护需求。输出端采用标准的卡箍式连接结构，可直接与对应通径的旋转阀阀杆对接，连接部位预留了锁紧螺栓的操作空间，安装时无需额外定制转接件，现场装配效率较高。设计阶段充分考虑了安装边界的适配性，壳体底部预留了对称的安装固定孔位，可直接通过螺栓固定在阀体配套支架或管路旁的安装板上，整体安装占用空间紧凑，不会与周边管路、线槽产生干涉。内部传动结构采用减速增扭设计，可输出稳定的旋转扭矩，保证阀件在额定工作压差下能够可靠开关，不会出现卡滞、阀位不到位的问题。执行器的输出旋转角度与球阀的90度开关行程完全匹配，可实现阀件从全闭到全开的全行程驱动，也可根据控制需求停留在中间开度位置，满足不同工况下的流量调节需求。在实际选型应用中，这类执行器常配套应用在新风系统、空调水系统、工业工艺气体输送管路中，可接入楼宇自控系统或工业控制系统，接收控制信号完成阀位自动调节，替代传统的手动阀操作，实现管路系统的自动化运行。建模过程中对执行器的外部安装尺寸、连接接口尺寸做了1:1还原，包括壳体的曲面造型、输出端连接结构的细节、表面标识的位置都做了精准复刻，可直接用于管路系统的三维布局设计、安装干涉检查，也可作为阀组集成设计时的配套部件模型使用，帮助设计人员在方案阶段就完成整体布局的校验，减少现场安装时的尺寸匹配问题。
