带不锈钢轴承的塑料体50拉紧装置结构

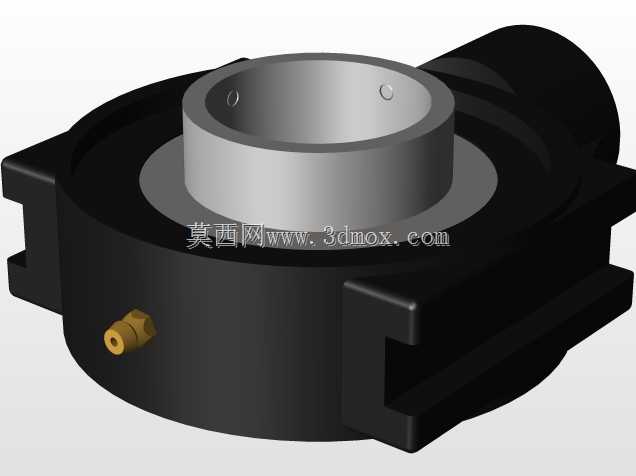

　　在轻工输送、食品包装生产线这类对防腐有一定要求的场景里，张紧轮配套的轴承安装座一直是容易被忽略但直接影响运维周期的部件，这款带不锈钢轴承的塑料体拉紧装置，就是针对这类轻载传动场景做的适配设计。先从实际安装边界说起，整个座体采用两侧带卡槽的法兰式结构，安装时不需要额外加工复杂的定位台阶，直接卡入设备机架预设的C型导槽内即可，沿导槽方向可以滑动调整位置，这也是拉紧装置的核心功能——通过调整座体位置改变配套张紧轮的中心距，补偿传动皮带、同步带长期运行产生的蠕变伸长，保证传动副的张紧力维持在合理区间，避免打滑、跳齿这类传动故障。

　　座体主体采用工程塑料注塑成型，相比传统的铸铁轴承座，重量降低六成以上，在食品加工、日化灌装这类经常需要冲洗设备的场景里，塑料本体不会出现铸铁件常见的锈渍污染问题，也不需要额外做表面喷漆、镀锌处理，化学稳定性更好，能耐受常见的弱酸弱碱清洗溶剂腐蚀。内嵌的不锈钢轴承采用外球面嵌入式结构，轴承外圈和塑料座的安装孔采用过盈配合，装配时通过专用工装压入即可，不需要额外的定位销或者端盖固定，轴承内孔可以直接穿装张紧轮的支撑轴，轴承自带的注油嘴从座体侧面的预留孔伸出，日常运维时可以直接通过油嘴加注润滑脂，不需要拆解座体，大幅降低维护工作量。

　　设计过程中重点考虑了塑料件的蠕变问题，座体的轴承安装孔周边做了加厚的环形加强筋，避免长期受轴承径向载荷作用出现安装孔扩径、轴承跑外圈的问题；两侧的滑动卡槽做了等壁厚设计，注塑成型时不容易出现缩痕，卡槽和机架导槽的配合间隙控制在0.2-0.3mm之间，既保证滑动调整时顺畅无卡滞，又不会因为间隙过大导致张紧轮运行时出现径向跳动。座体侧面的注油嘴安装位置特意做了下沉式凸台，避免调整座体位置时油嘴和机架结构发生磕碰，同时凸台结构也增强了注油嘴安装位置的结构强度，不会因为反复接注油枪出现开裂。

　　从实际使用的载荷边界来看，这款拉紧装置适配的是50mm规格的张紧轮，适用的传动带宽度不超过40mm，单座额定径向载荷在800N以内，完全能满足轻载输送线、小型自动化设备的张紧需求，相比传统的铸铁张紧座，除了防腐和重量优势，塑料本身的阻尼特性还能吸收一部分轴承运行产生的振动，降低张紧轮高速转动时的共振噪音。安装时需要注意，座体调整到合适张紧位置后，需要通过卡槽配套的锁紧螺栓顶紧固定，避免设备运行时座体出现移位；轴承初始加注的是食品级润滑脂，在有卫生要求的场景使用时不需要重新更换润滑脂，直接安装即可。

　　结构上没有多余的复杂零件，整个组件只有塑料座体、不锈钢外球面轴承、注油嘴三个零件，零件数量少意味着故障点更少，装配效率更高，适合批量配套给自动化设备厂商做标准件使用。座体的法兰端面做了1mm的浅凹槽设计，安装时可以贴装防尘密封圈，阻挡生产环境里的粉尘、水渍进入轴承内部，进一步延长轴承的使用寿命，在粉尘较大的粮油加工、纺织生产场景里，这个防尘结构能把轴承的更换周期延长两倍以上。和常见的钢板冲压轴承座相比，塑料座体不会出现冲压件常见的边缘毛刺、安装孔位偏差问题，注塑成型的尺寸一致性更好，批量安装时不需要逐个调整孔位，适配性更强。
