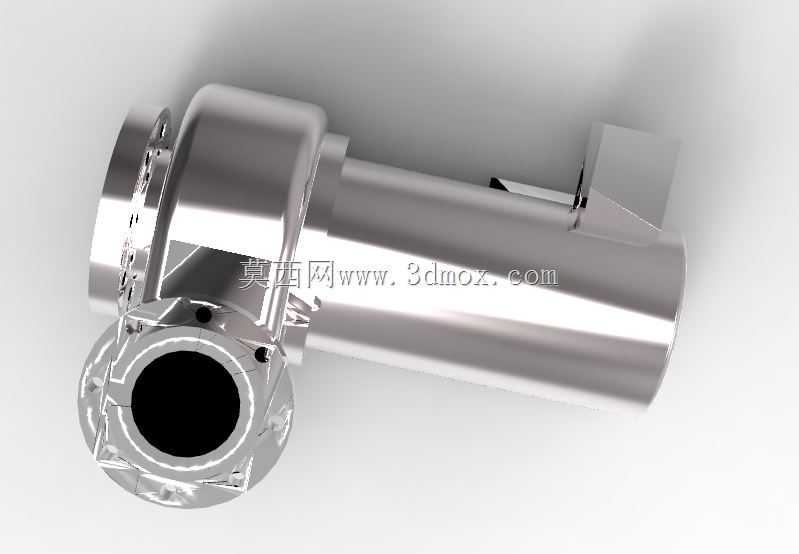

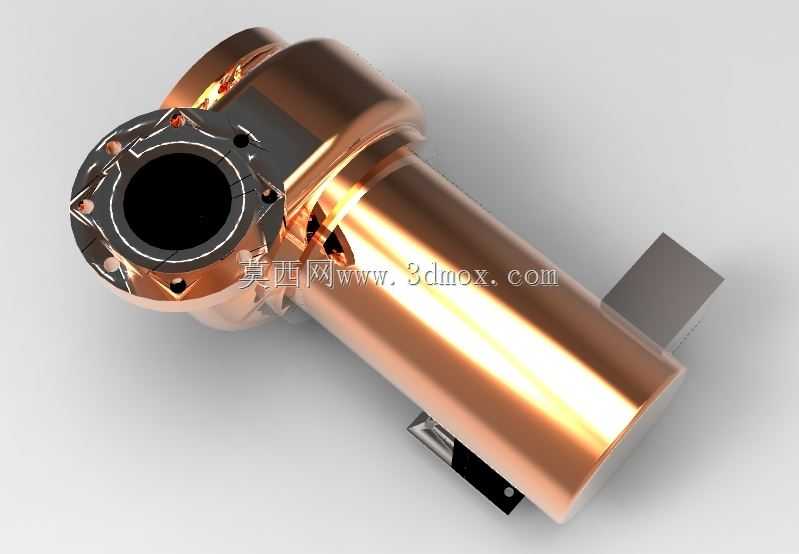

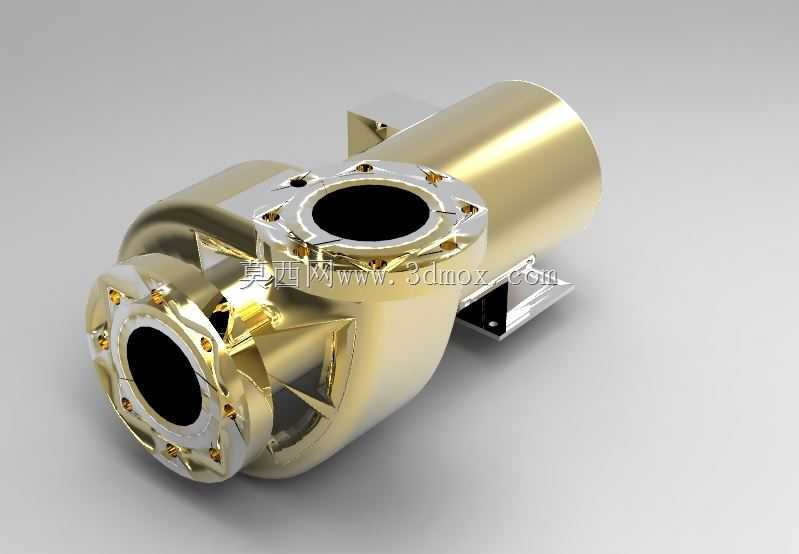

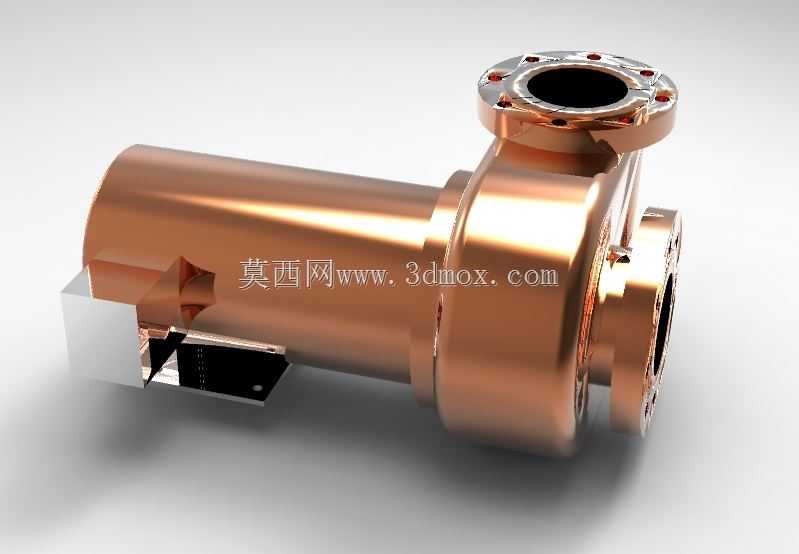

高精度金属离心泵流体输送设备结构设计

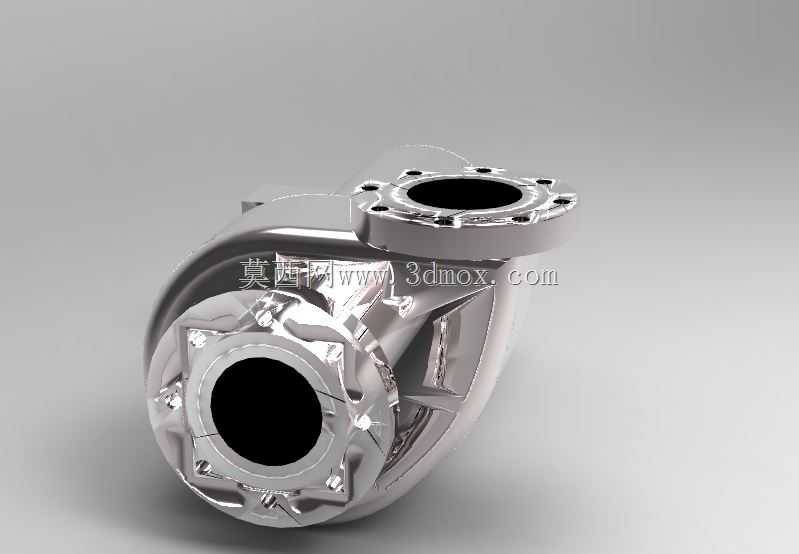

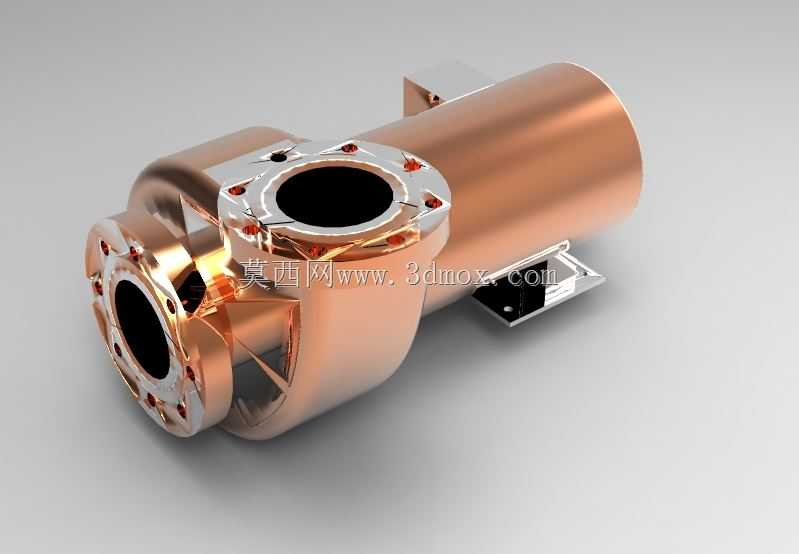

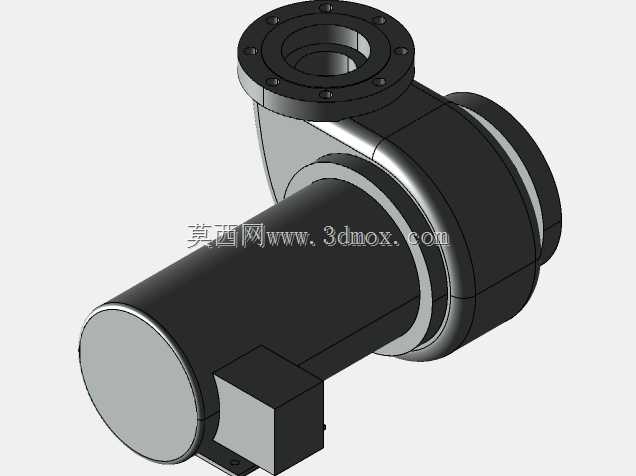

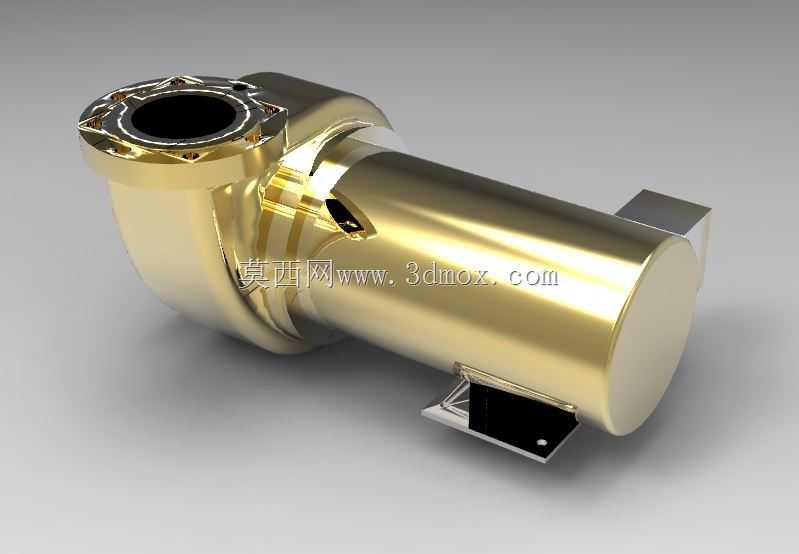

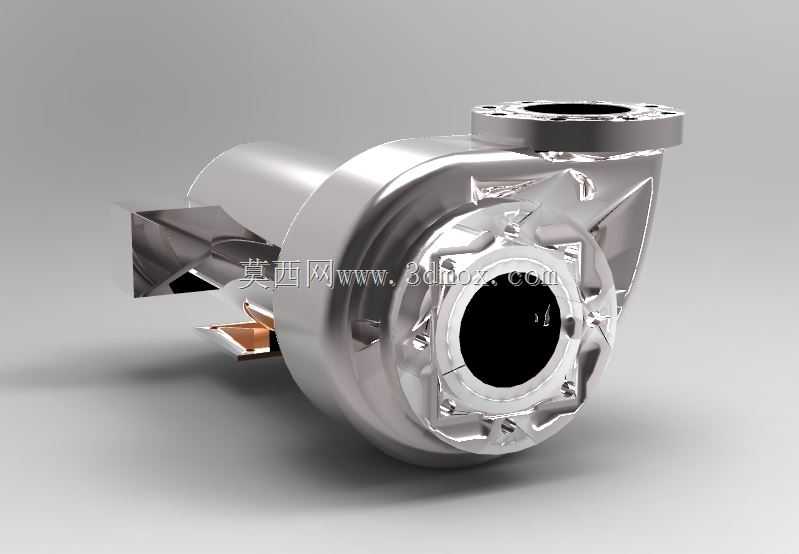

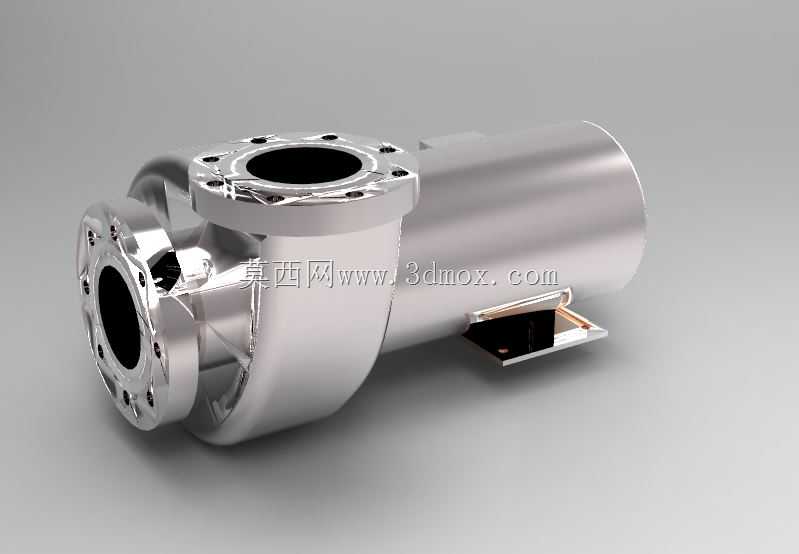

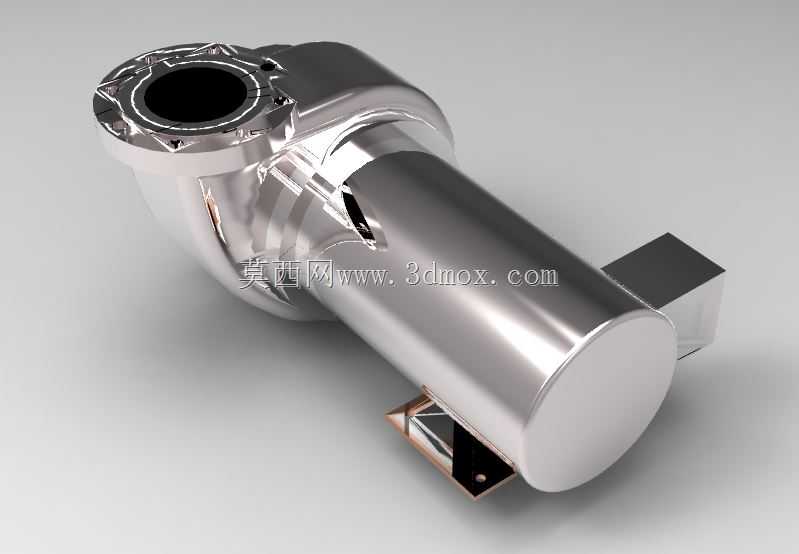

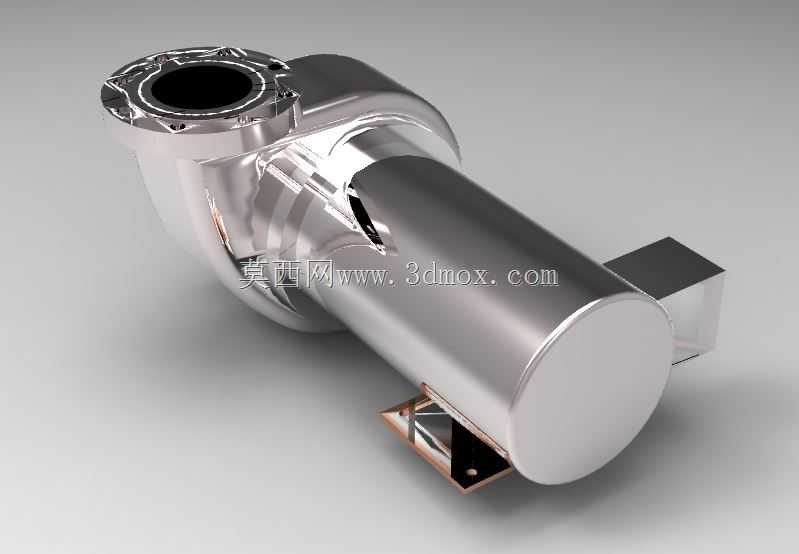

这款离心泵主要面向工业流体输送场景设计，可覆盖市政供水、暖通循环、化工介质输送、冷却系统循环等多类工况需求，作为流体管路系统的核心动力部件，能够实现清洁液体、低腐蚀性工业介质的稳定增压输送，适配不同管路压力等级的输送要求，在民用供水、工业生产循环、水处理系统中都能承担核心动力输出作用。从功能特性来看，该泵采用单级悬臂式结构布局，核心过流部件经过水力优化设计，叶轮采用闭式流道结构，能够在运行过程中减少流体涡流损失，提升水力效率，同时泵体的流道过渡顺滑，可降低介质流动过程中的阻力与噪音，运行稳定性更强。泵体的进出口采用标准法兰连接结构，能够适配常规工业管路的安装对接需求，无需额外定制转接部件即可完成现场装配。在设计思路上，这款离心泵优先兼顾了运行可靠性与装配便捷性，整体结构采用模块化拆分设计，泵壳、叶轮、轴封组件、连接支座均可独立拆分，方便后期运维过程中的易损件更换与检修作业；泵体的外形采用流线型铸造结构设计，既减少了外部应力集中点，也能优化泵体自身的散热效果，长时间连续运行时可有效降低泵腔内部的热量堆积。外形尺寸方面，该泵的安装支座预留了标准间距的固定螺栓孔位，安装边界充分考虑了常规工业泵房的安装空间预留需求，进出口的中心高度、法兰端面距均符合通用离心泵的安装尺寸规范，可直接替换同参数规格的老旧泵体，无需对现有管路进行大规模改造。泵体的轴封位置预留了标准密封件安装空间，可根据输送介质的特性选配机械密封或者填料密封结构，适配不同温度、不同腐蚀等级的介质输送需求。泵体的外壳过渡曲面经过结构强度校核，在额定工作压力下可保证结构形变量控制在安全范围内，避免长期运行出现泵体开裂、密封失效等问题。叶轮的动平衡结构设计经过优化，高速运行时的振动幅度控制在较低区间，能够有效降低运行过程中的振动传导，延长配套轴承与密封件的使用寿命。连接端的结构设计充分考虑了与标准驱动电机的对接适配，可通过联轴器直接与标准卧式电机连接，传动效率损失小，整体安装布局紧凑，占用的安装空间更小，适合空间有限的集成式泵站、设备配套冷却系统等场景使用。
