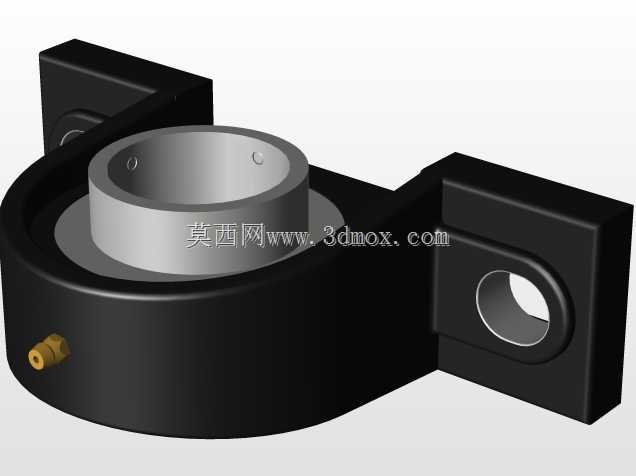

带不锈钢轴承的塑料枕式轴承座结构

　　这款带不锈钢轴承的塑料枕式轴承支撑件，在食品加工输送线、户外轻载传动设备、化工物料输送工位的应用场景十分常见，这类工况往往对支撑件的耐锈蚀、轻量化有明确要求，传统铸铁轴承座在潮湿、弱腐蚀环境下容易出现表层锈渍脱落，污染输送物料，而采用工程塑料作为壳体材质，搭配不锈钢内嵌轴承的结构，刚好能匹配这类场景的使用需求。从实际用途来看，该部件核心作用是为旋转传动轴提供径向支撑，同时通过自身的安装结构将轴系固定在设备机架上，抵消轴运转过程中产生的径向载荷，保证轴系的回转精度处于允许偏差范围内。从功能特性上看，塑料壳体本身具备自重轻、自润滑属性弱、耐弱酸碱腐蚀的特点，不会像铸铁件那样在磕碰后出现掉漆生锈的问题，内嵌的不锈钢轴承内圈与轴配合，

　　滚动体在保持架约束下实现低摩擦回转，侧面预留的注油嘴结构可以在长期使用后补充润滑脂，延长轴承的实际使用寿命，避免干磨导致的回转卡滞、温升过高问题。在设计思路层面，这款结构首先考虑了安装便捷性，两侧延伸的带孔安装耳采用一体式成型结构，安装孔为通孔设计，可直接穿过螺栓固定在机架的安装平面上，不需要额外加工复杂的定位槽，降低了机架的加工成本；轴承与塑料壳体之间采用过盈配合压装，配合面处设计了定位台阶，保证轴承压装到位后不会出现轴向窜动，壳体的轴承容纳腔深度刚好覆盖轴承外圈的全宽，避免轴承外圈在受载时出现偏斜；安装耳的位置与轴承中心的高度差经过匹配设计，保证轴安装后中心高与配套设备的轴系中心高一致，不会出现轴系偏心导致的附加载荷。

　　从外形尺寸与安装边界来看，该轴承座的整体轮廓为中心圆筒加两侧对称安装耳的结构，中心圆筒的外径匹配对应型号轴承的外圈尺寸，内孔与轴承外圈过盈配合，两侧安装耳的安装孔中心距符合对应规格带座轴承的通用安装尺寸，安装孔的孔径适配常用的安装螺栓规格，安装时需要保证机架的安装平面平面度符合要求，避免螺栓锁紧后壳体出现变形挤压轴承外圈，导致轴承回转阻力增大；轴承内孔的尺寸适配对应直径的光轴，轴的插入端需要做倒角处理，避免安装时刮伤轴承内圈的密封件，注油嘴的位置朝向设备外侧，方便后期维护时加注润滑脂，不会被周边的机架结构遮挡。在实际选型使用时，这类塑料壳体的带座轴承更适合轻载、转速中等的工况，不能替代铸铁轴承座用于重载冲击的传动场景，

　　安装时螺栓的锁紧扭矩需要控制在合理范围，避免塑料壳体受过大压紧力出现开裂，轴系的同轴度调整需要在螺栓半锁紧状态下完成，保证轴承不受附加的径向力，日常巡检时可以通过注油嘴定期补充润滑脂，观察轴承的运转温升与噪音情况，及时发现润滑不足或者轴承磨损的问题。建模过程中，这类结构需要重点关注安装孔的位置度、轴承容纳腔的圆柱度、中心高的尺寸公差，这些参数直接影响后期实际装配的适配性，塑料壳体的壁厚设计要均匀，避免注塑成型时出现缩痕影响结构强度，安装耳与中心圆筒的连接处做了圆角过渡，减少应力集中问题，提升整体结构的抗载荷能力。
