双工位线性气缸驱动工件翻转架

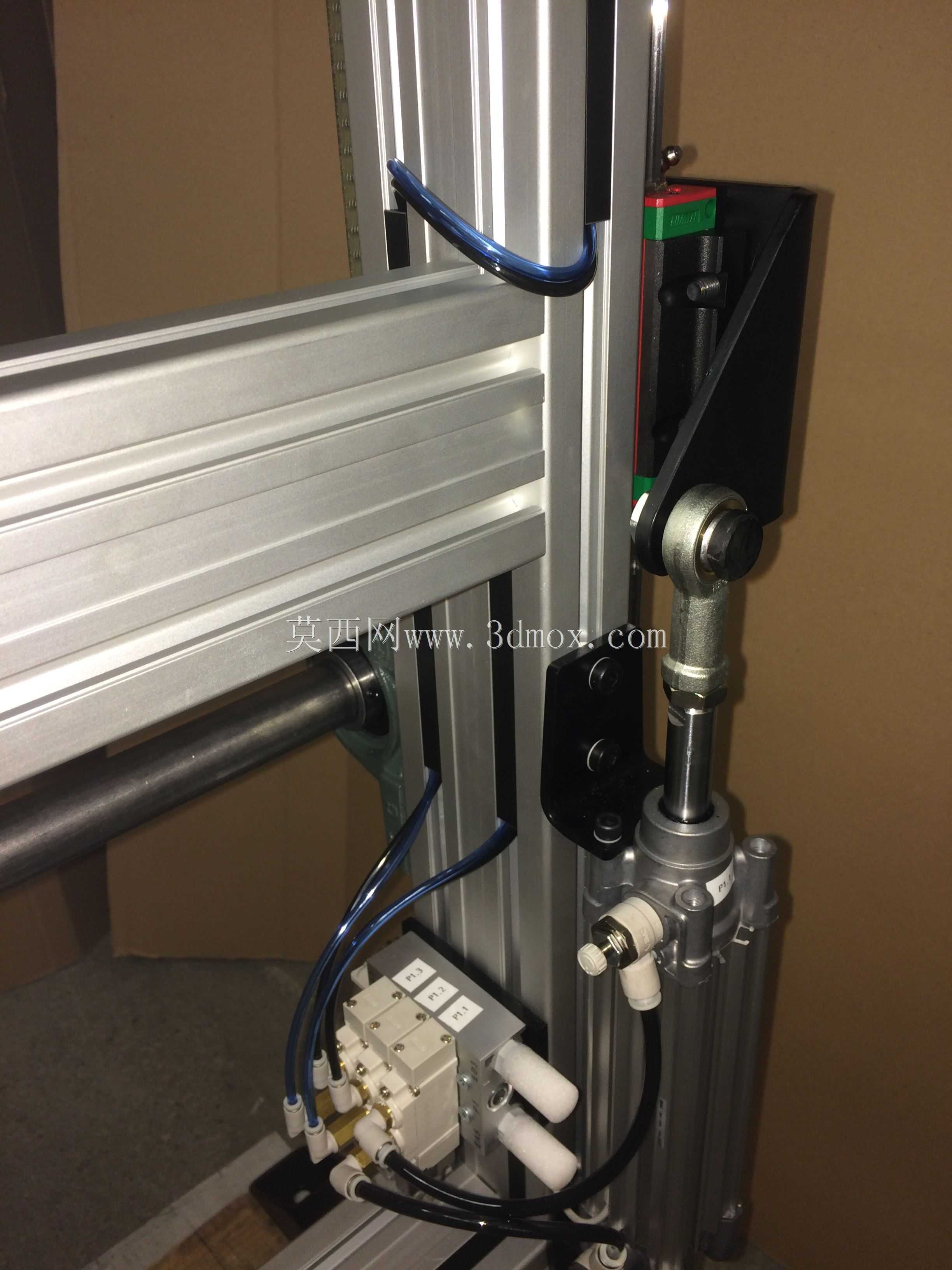

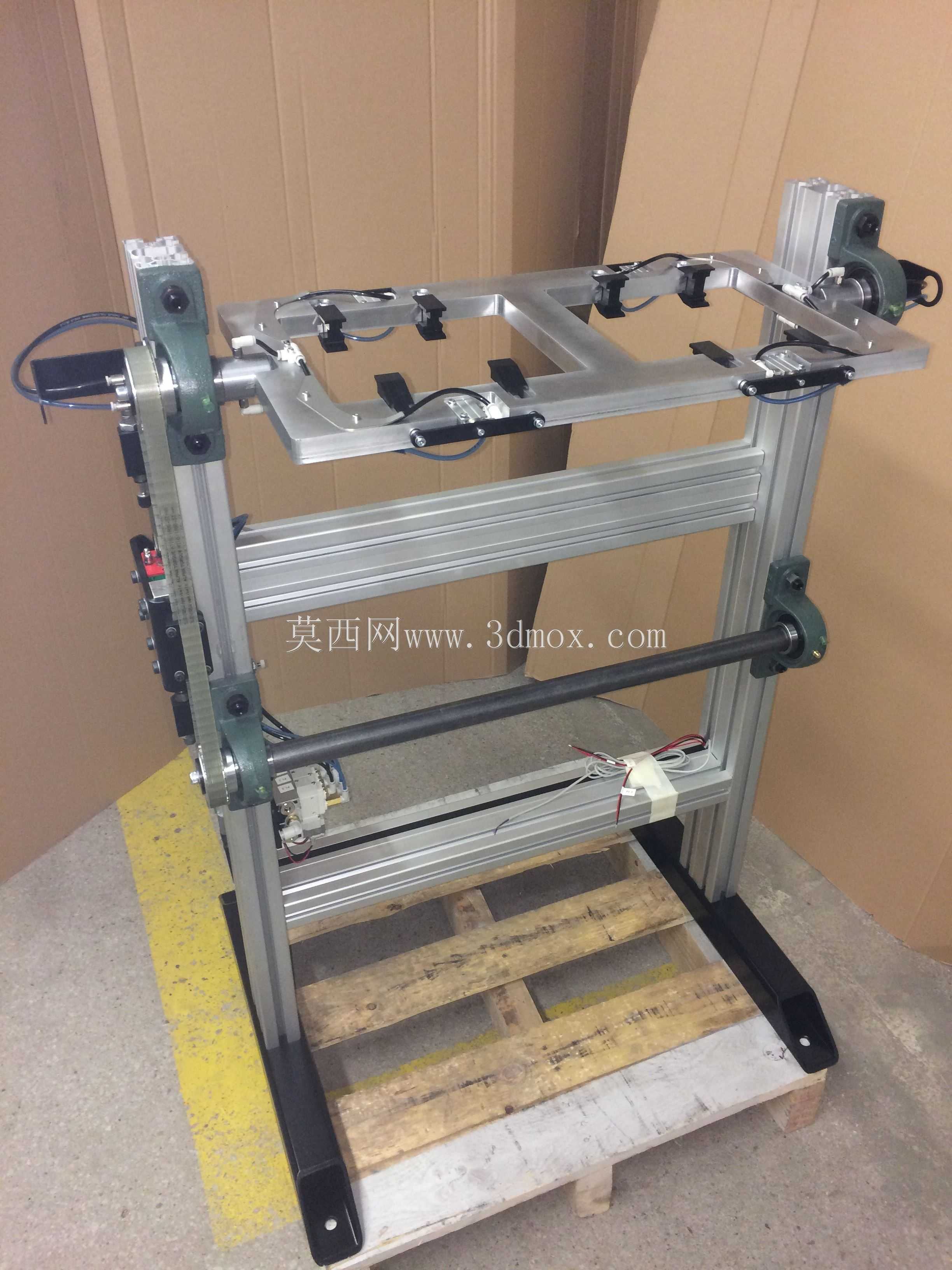

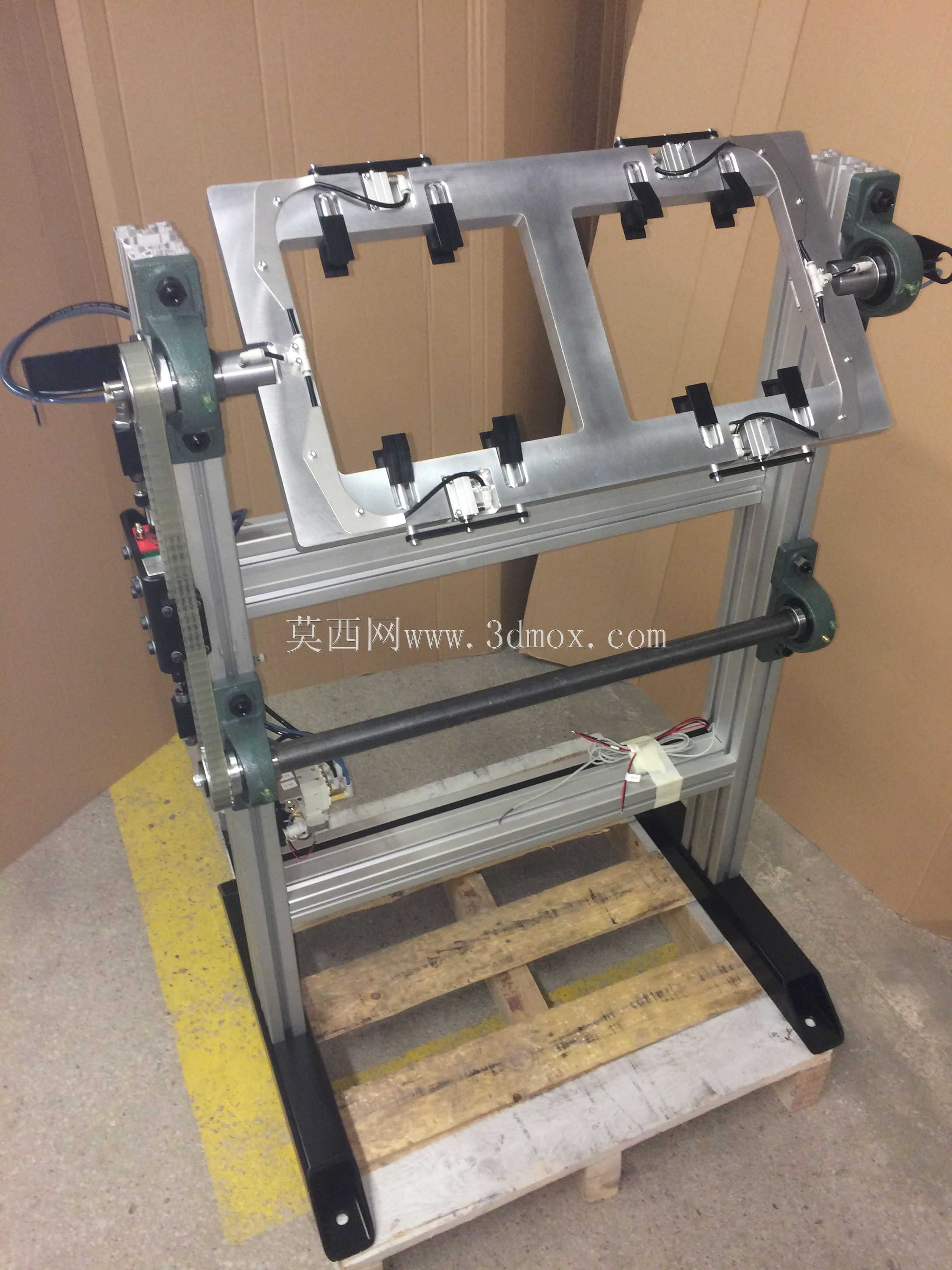

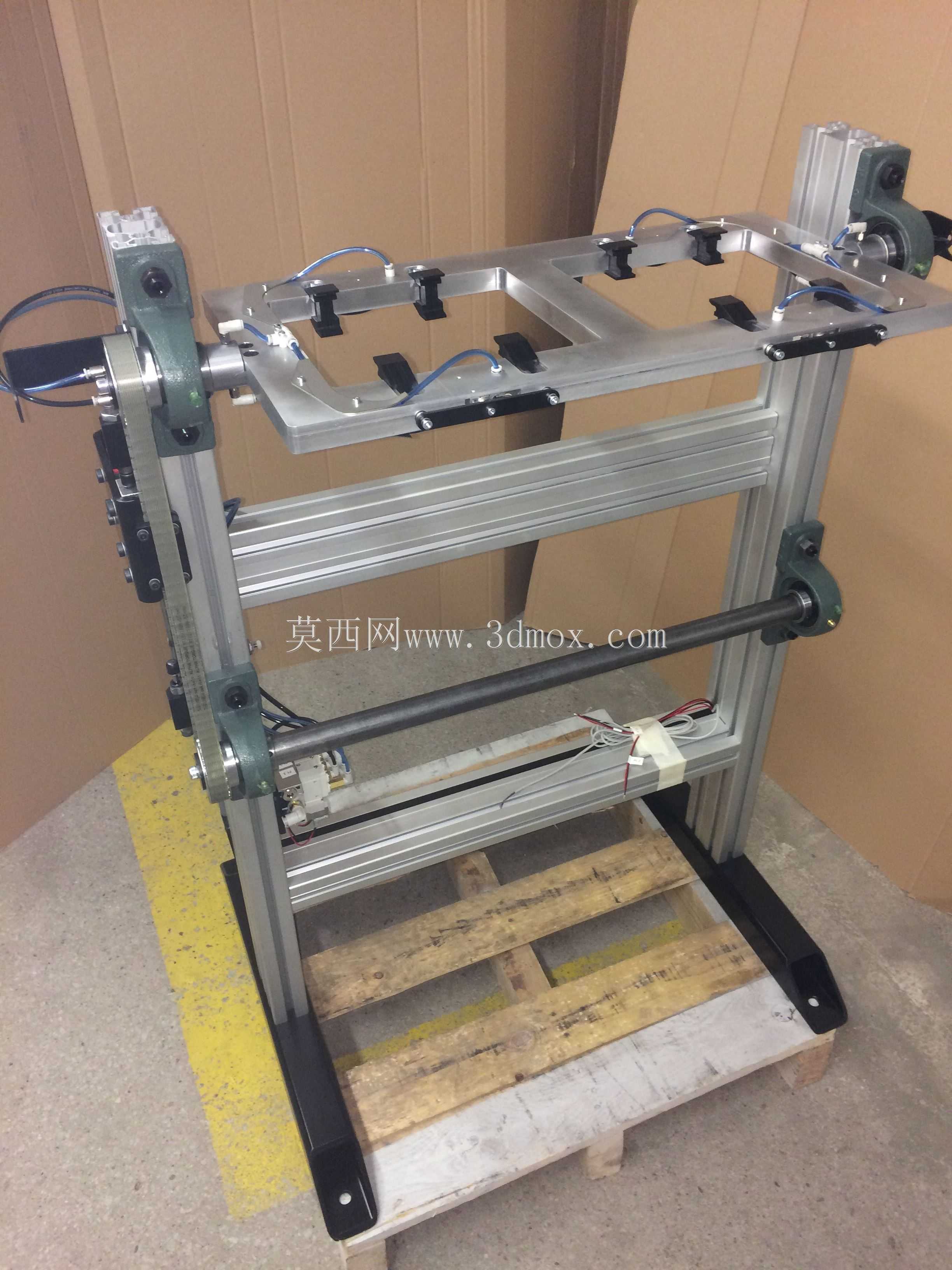

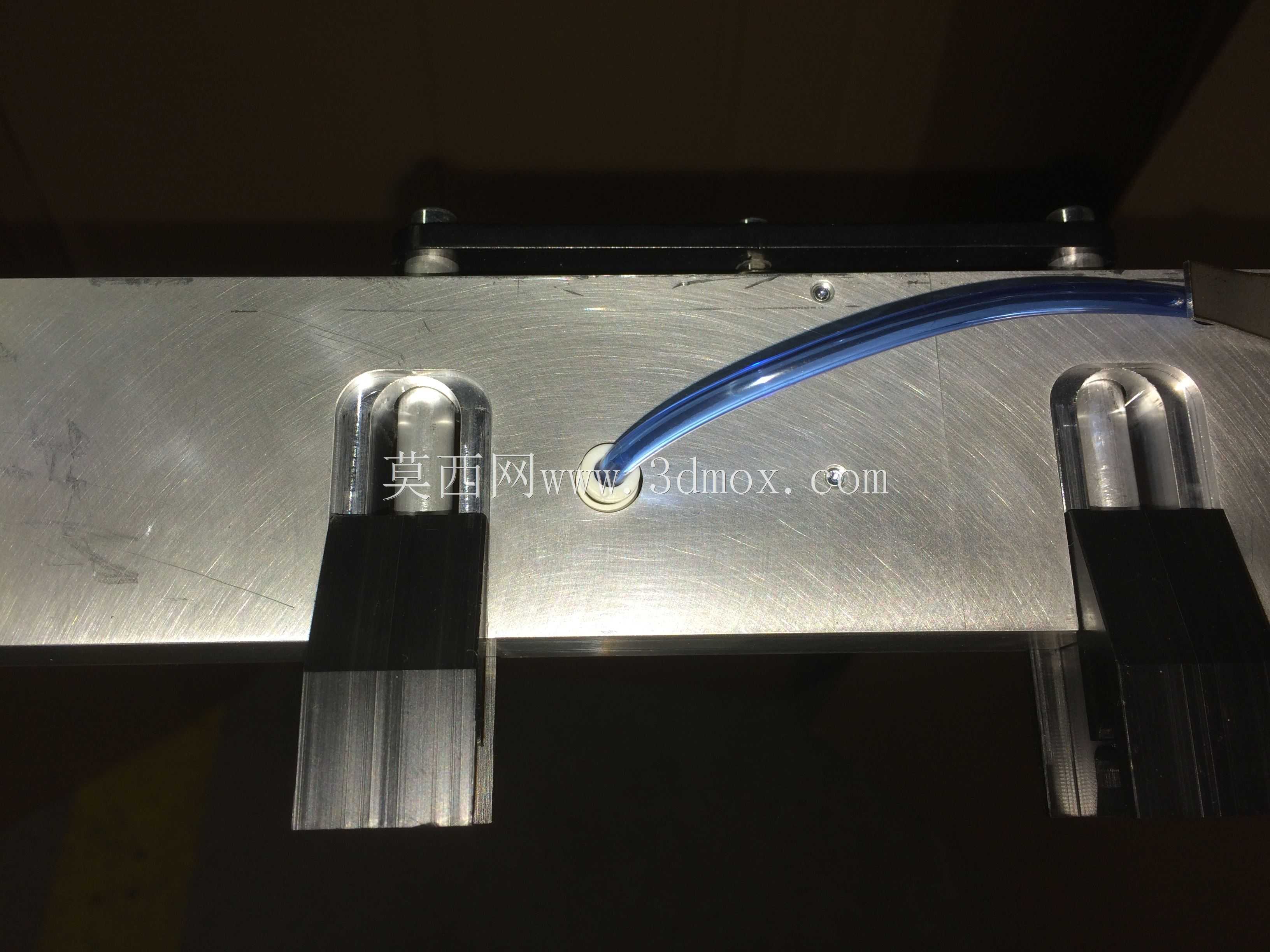

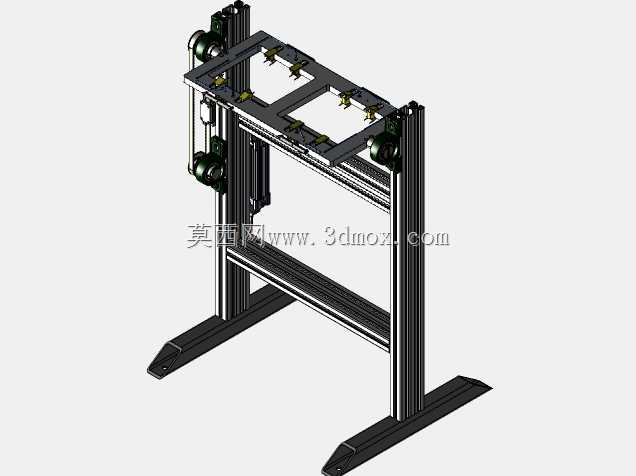

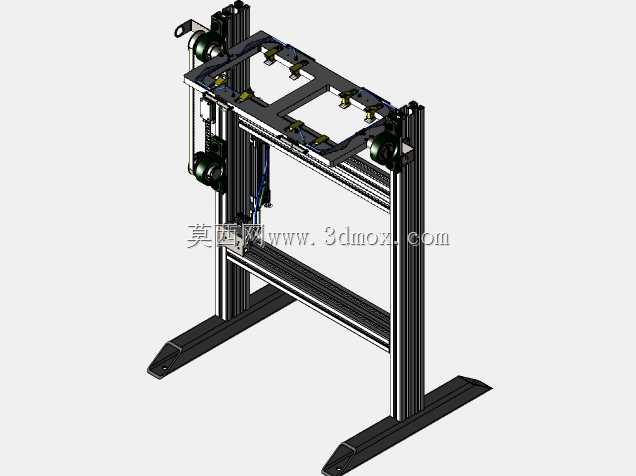

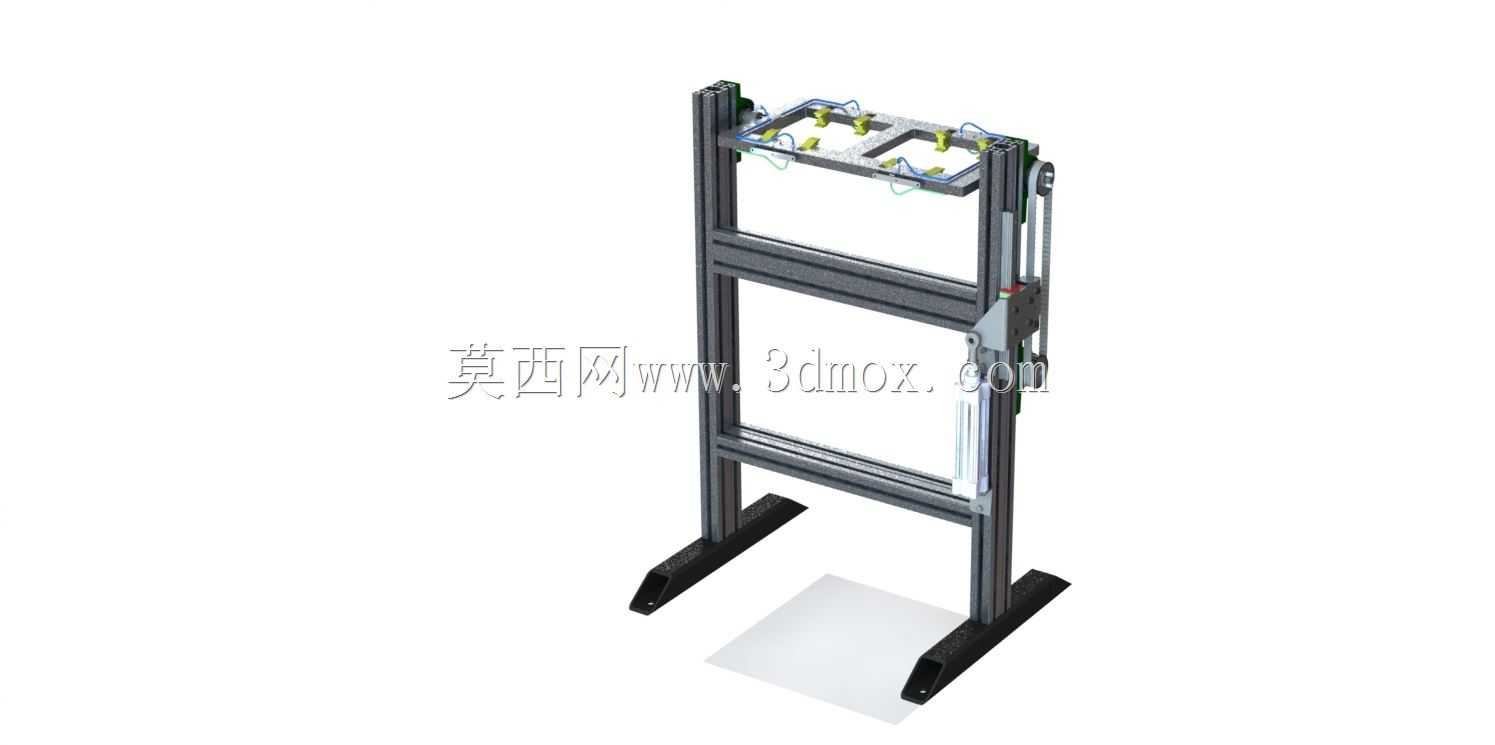

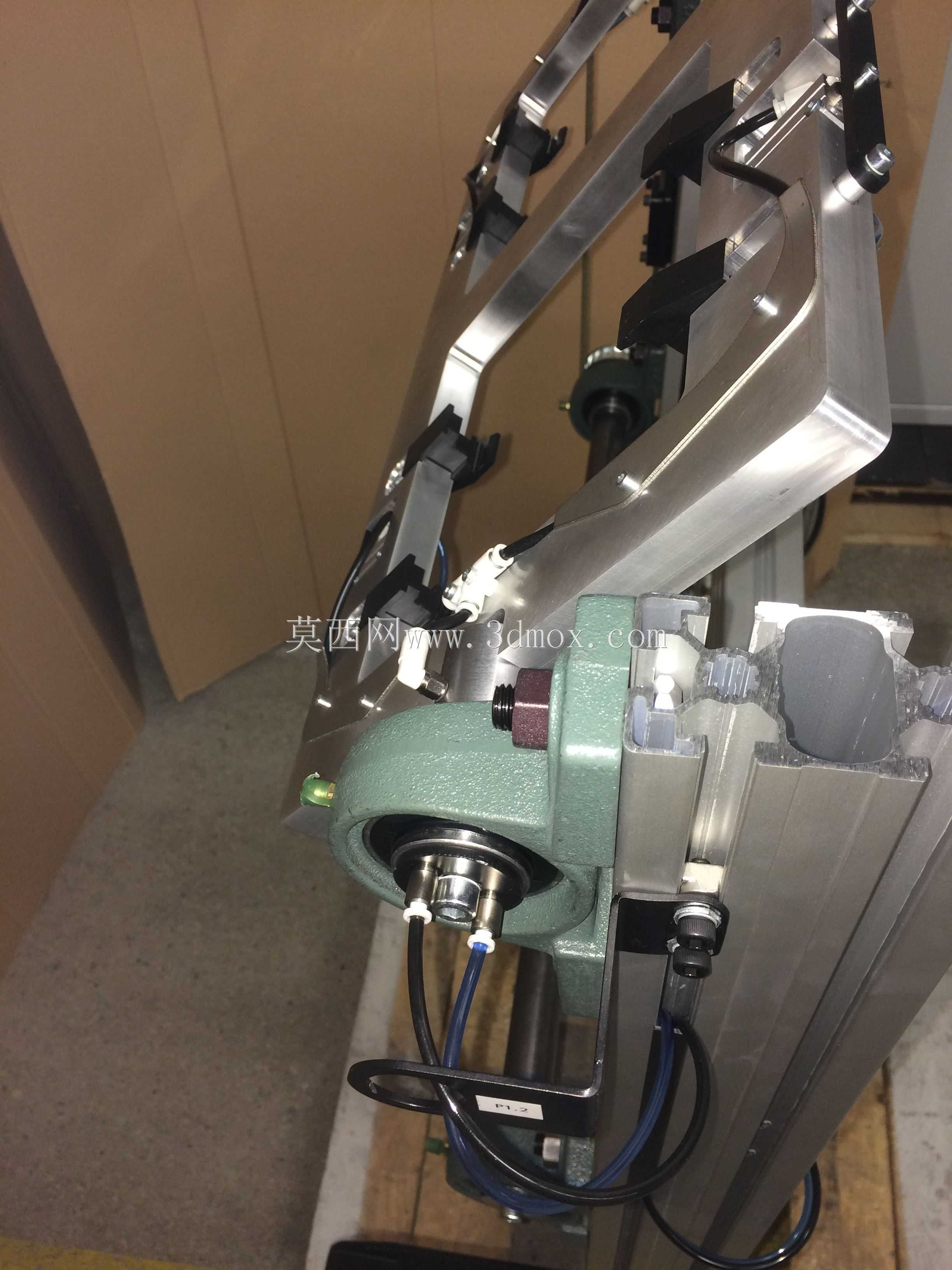

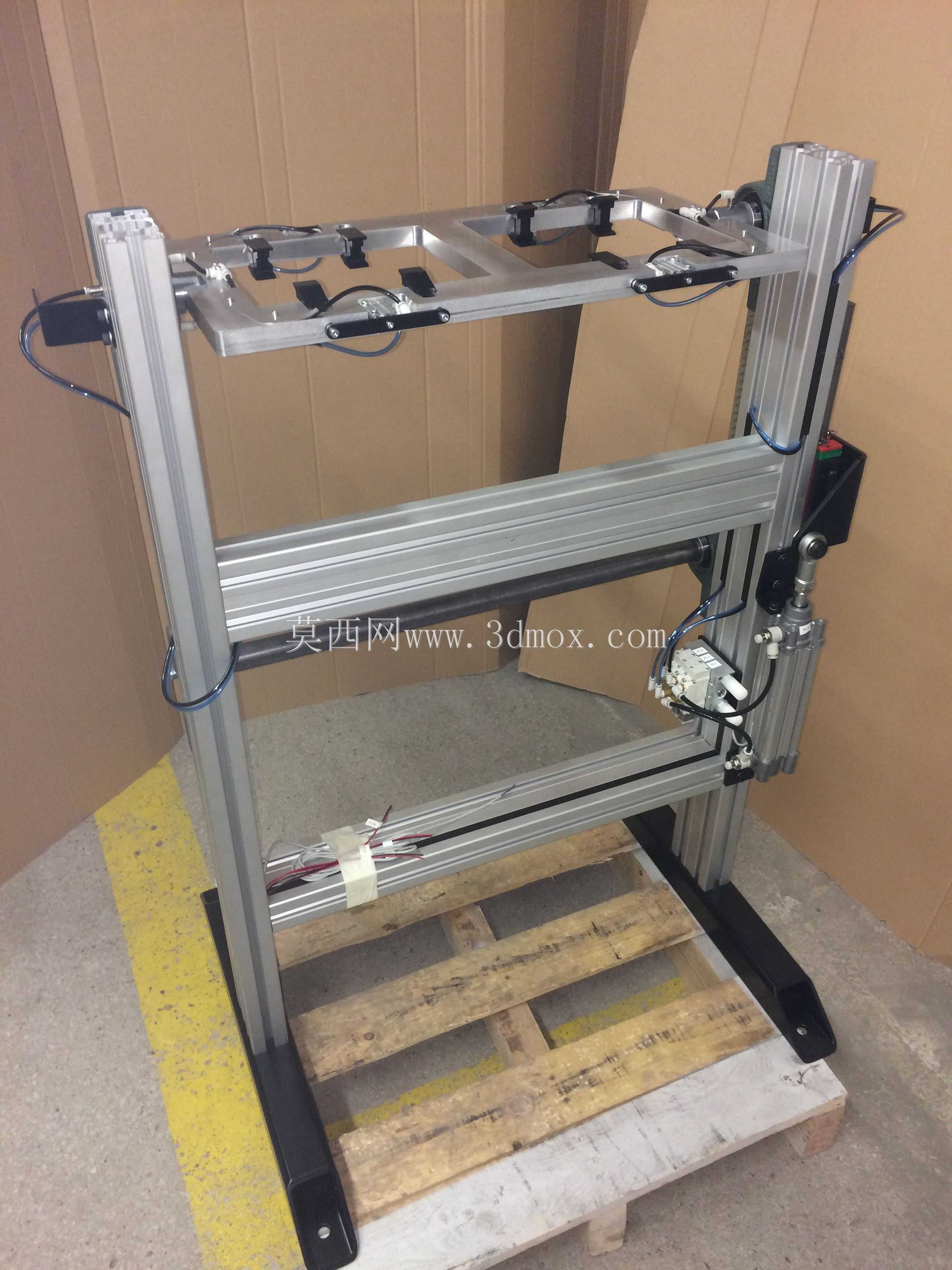

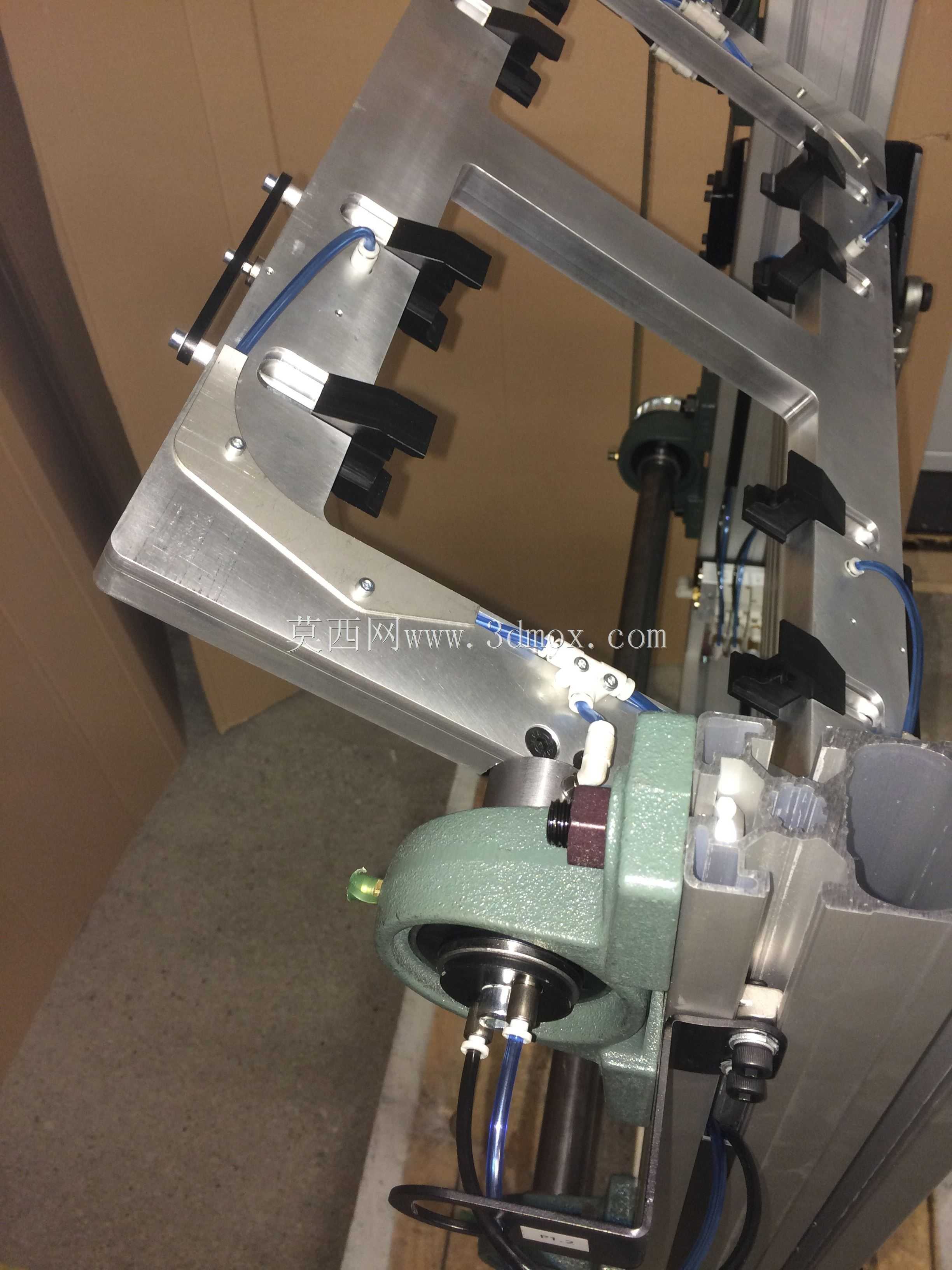

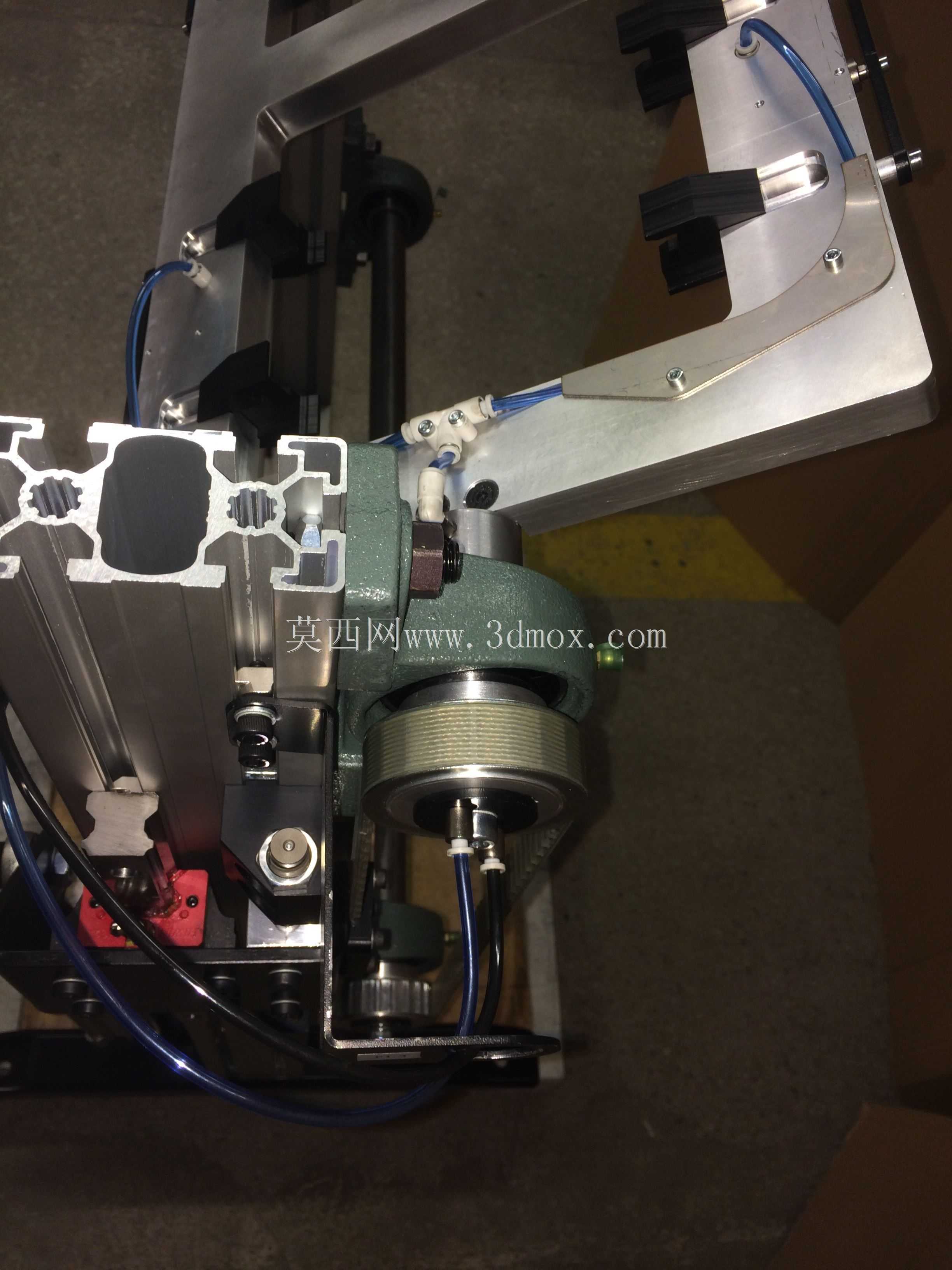

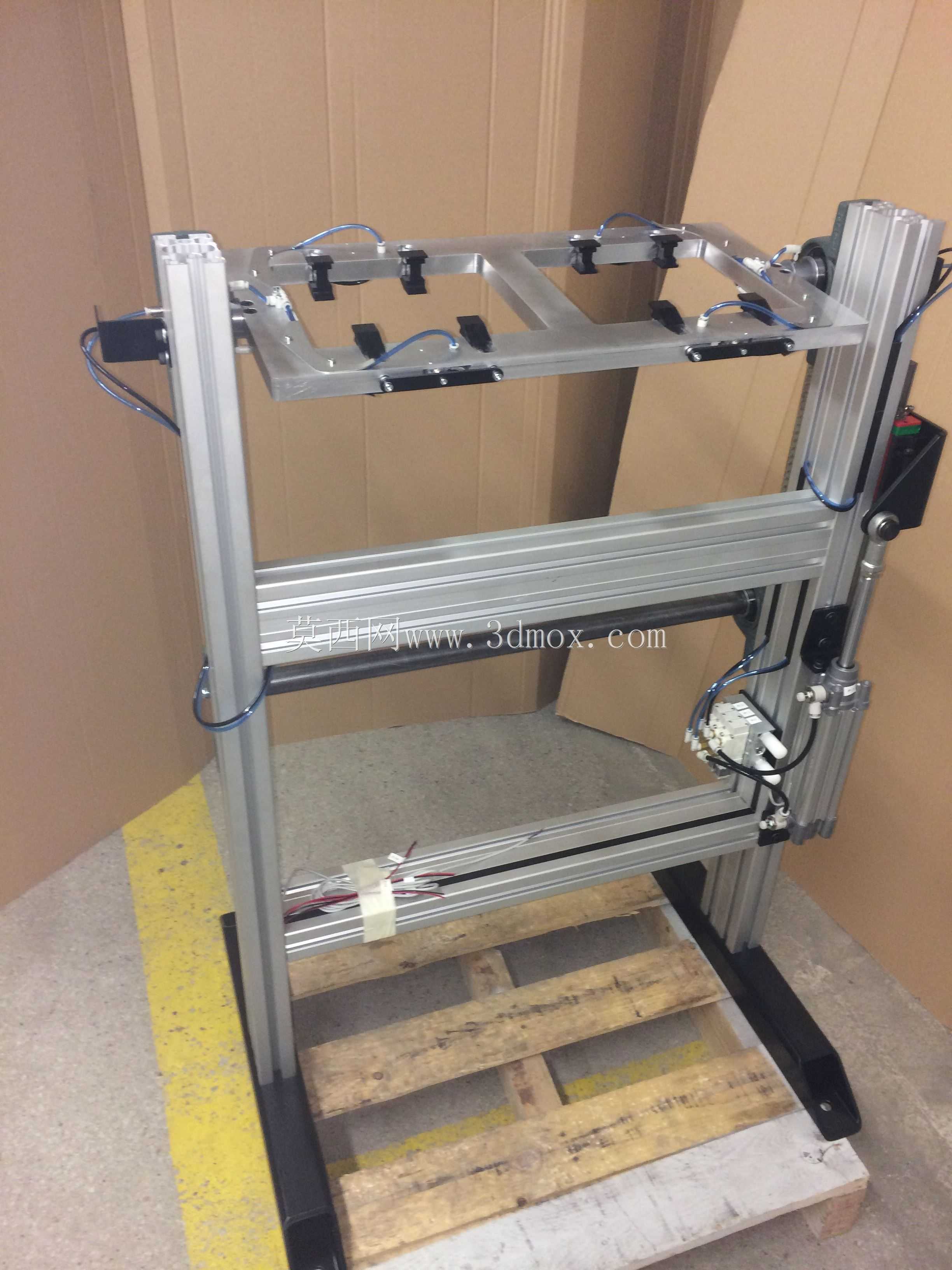

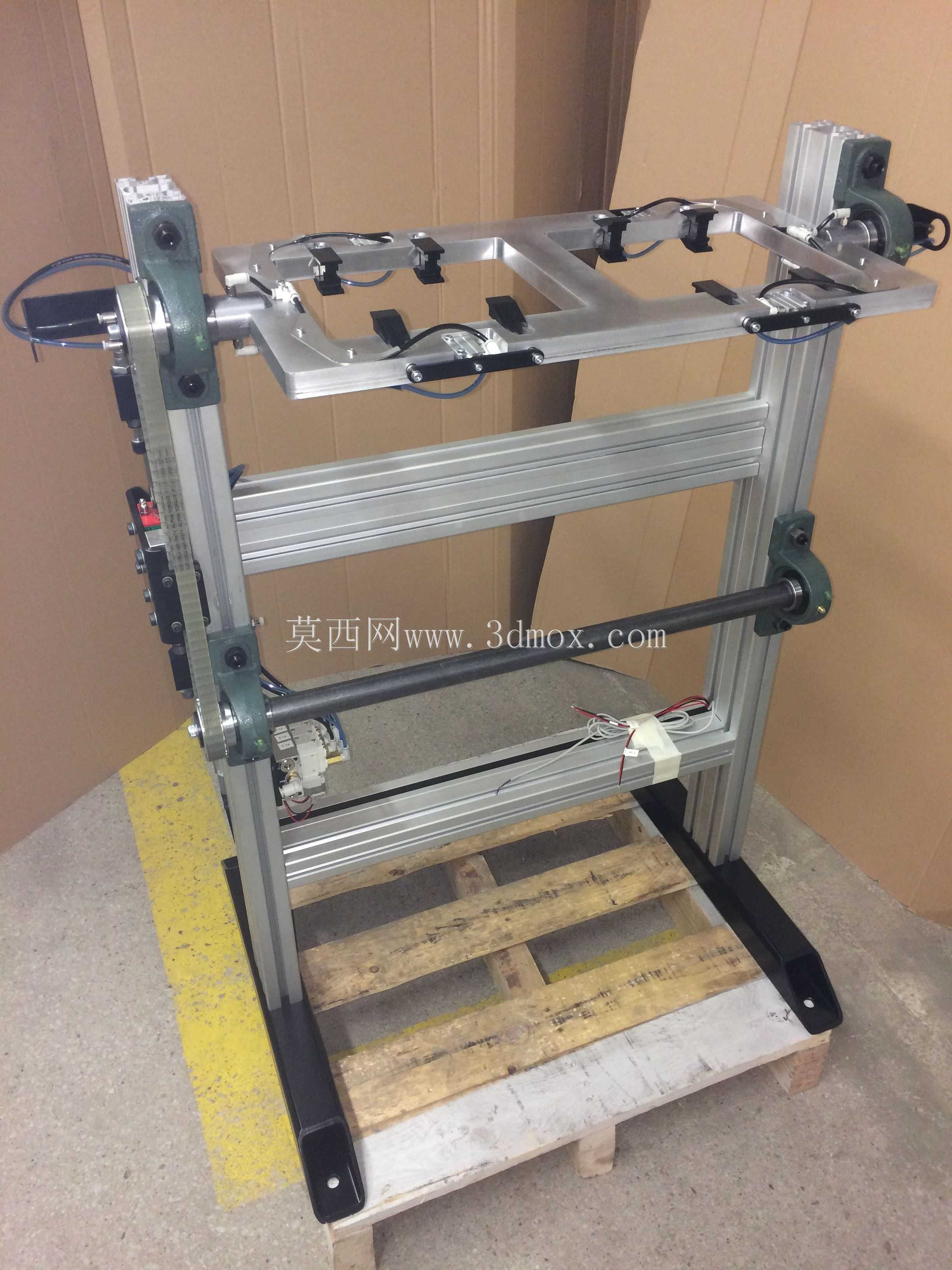

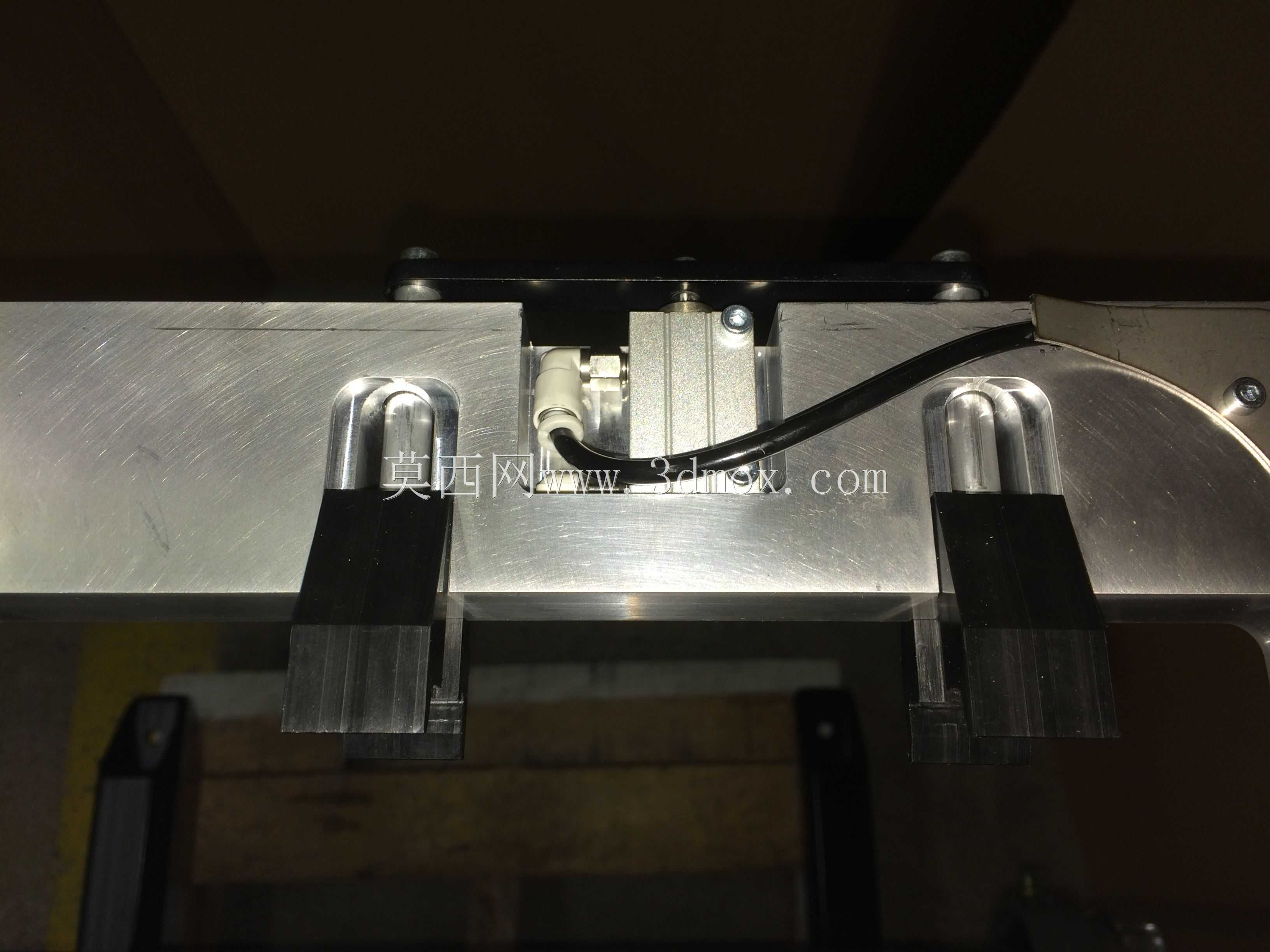

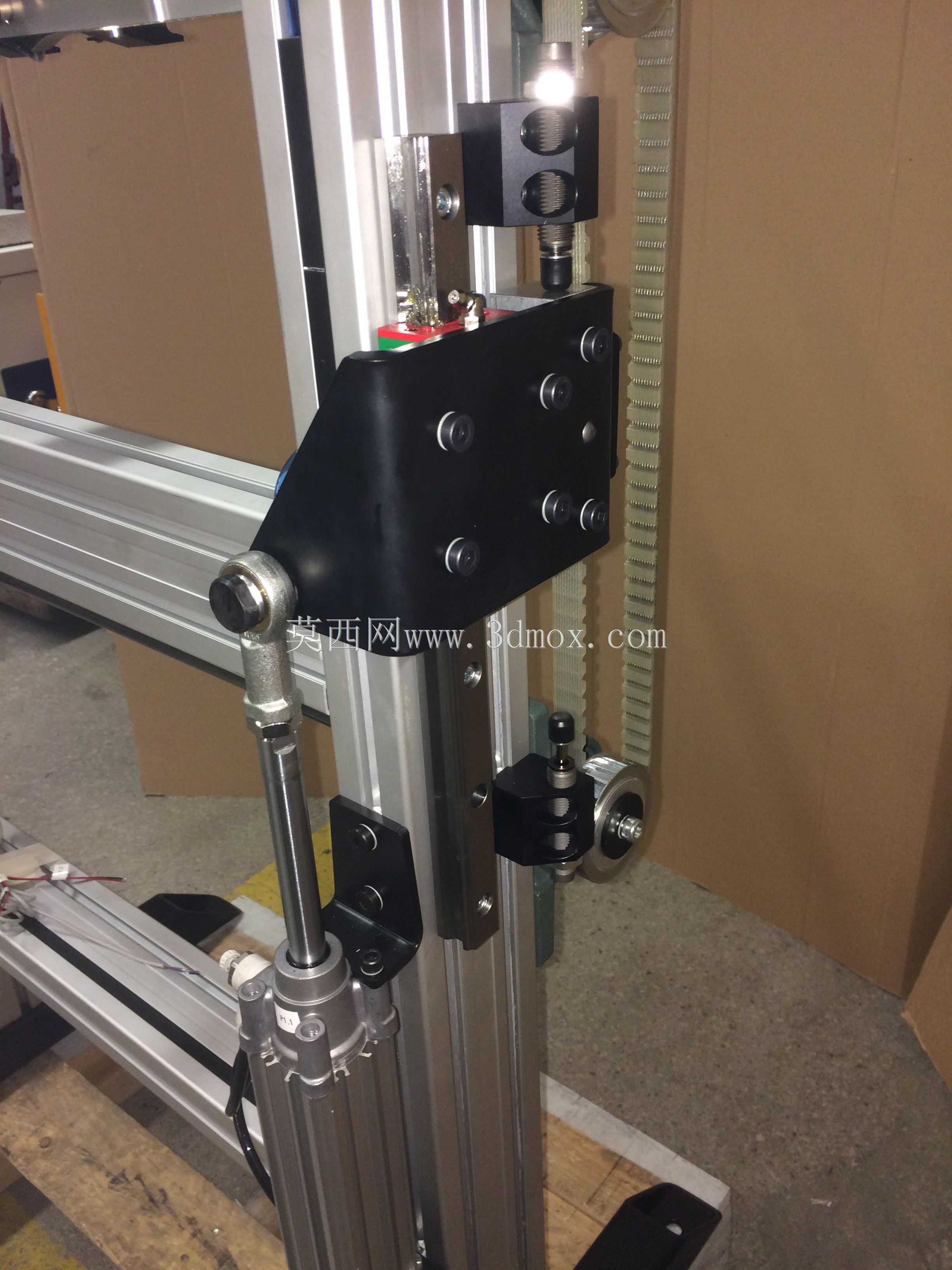

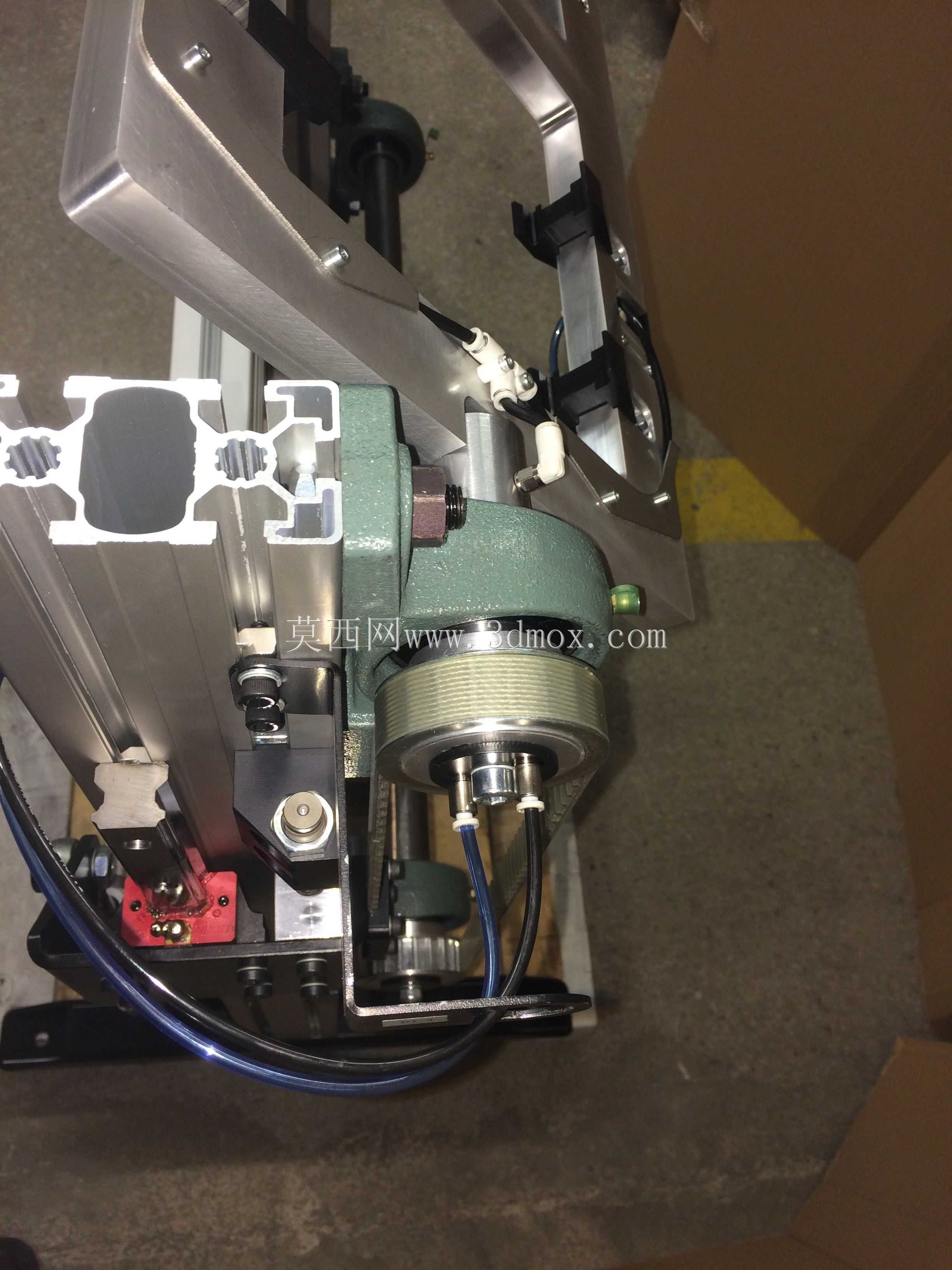

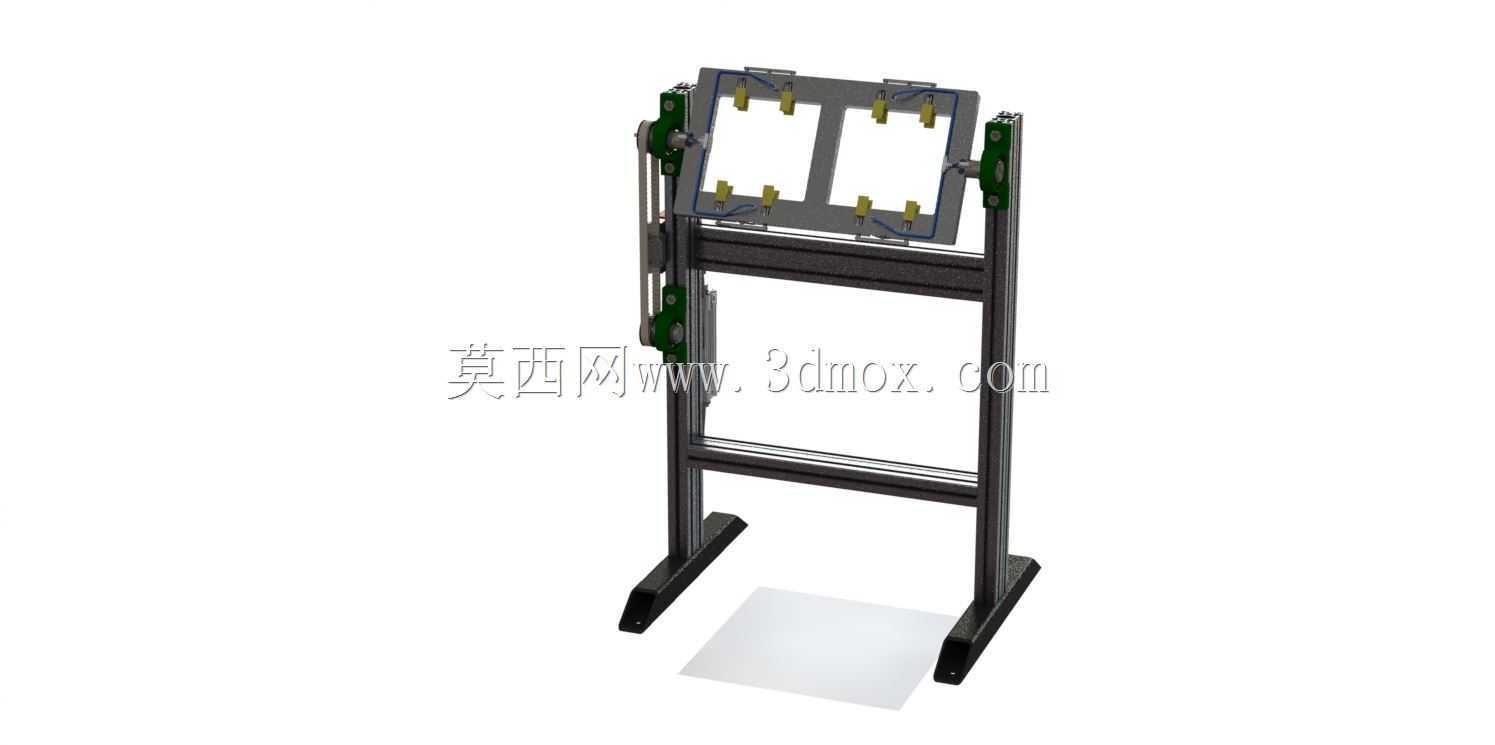

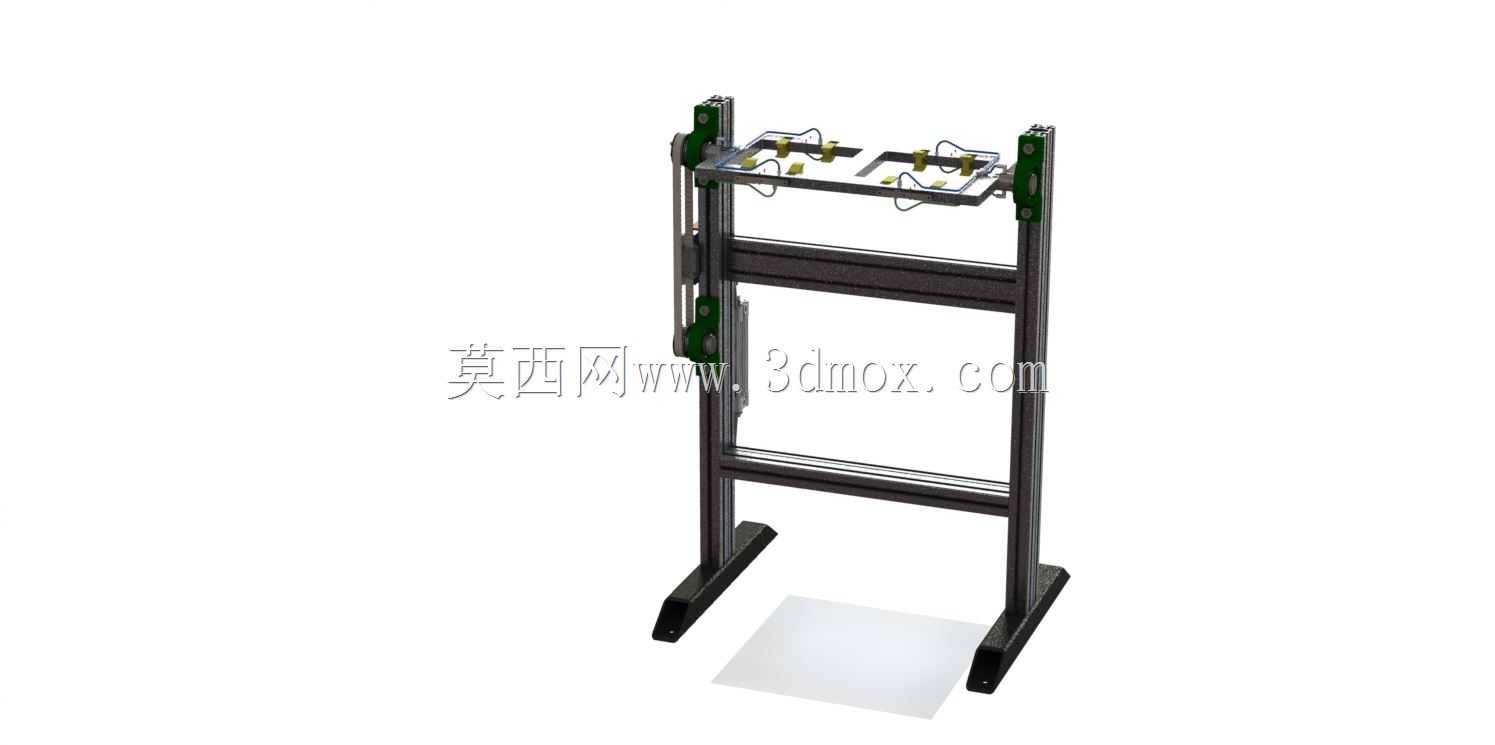

这款翻转装置主要应用于零部件成型加工后的工序流转环节，是生产线中承担工件姿态调整功能的专用工位设备，适配需要在加工完成后将工件从水平或竖直状态翻转至指定角度，以便进入下一工序如检测、装配、下料的生产场景，常见于五金冲压件、注塑结构件、小型钣金组件的批量加工产线中，能够替代人工完成重型或高精度要求工件的翻转作业，避免人工翻转带来的工件磕碰、角度偏差以及操作安全隐患，大幅提升工序衔接的流畅度与作业效率。设备整体采用立式框架结构，底部为两个平行布置的落地支撑脚，支撑脚采用加宽加厚的金属型材制作，与地面接触面积充足，能够保证设备运行过程中的整体稳定性，避免翻转动作带来的机架晃动；主体框架采用工业铝型材拼接搭建，型材之间通过标准角件与紧固件连接，既保证了机架的结构强度，又具备轻量化、易调整安装位置的优势，整体安装边界宽度适配双工位夹具的排布需求，高度符合人工操作或上下游设备对接的人机工程学要求，无需额外搭建高台即可直接部署在产线对应工位。设备的核心翻转动力来源于线性气缸，设计过程中摒弃了传统旋转气缸直接驱动的方案，转而采用线性气缸输出直线动力，通过正时皮带与皮带轮的传动结构将直线运动转化为旋转台的旋转运动，这种传动结构能够通过调整气缸的行程参数精准控制旋转角度，实现不同角度的精确翻转，适配不同工序对工件翻转角度的差异化需求，同时正时皮带传动具备运行噪音低、传动缓冲性好、无需频繁润滑维护的优势，适合产线长期连续运行的使用场景。旋转台部分搭载双工位夹具安装位，每个工位都配置了多点压紧夹具，能够同时固定两个待翻转工件，单次翻转动作即可完成双工件的姿态调整，相比单工位翻转设备作业效率提升一倍；夹具的压紧点经过针对性排布，能够避开工件的加工面与易损部位，夹紧力分布均匀，避免翻转过程中工件出现变形、移位、脱落的问题。设备的旋转轴组件安装在两侧立式支撑立柱上，轴承座采用标准件装配，旋转阻尼均匀，翻转动作平稳无卡顿，能够承载一定重量的工件完成180度范围内的任意角度翻转；设计过程中针对工作台夹具的压缩空气通路做了内置排布，气路管线沿铝型材框架内部走线，避免管线外露在翻转过程中出现缠绕、磨损的问题，同时预留了止动器的安装位置，可根据后续使用需求加装止动组件，实现翻转到位后的精准锁止，进一步提升设备运行的安全性与定位精度。
