丝杆驱动自适应机器人夹持执行机构

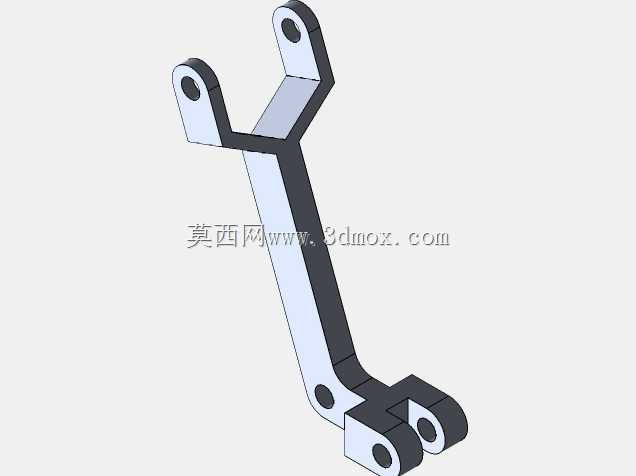

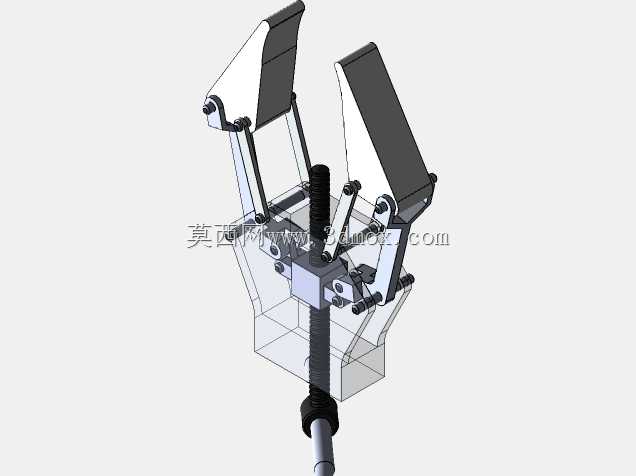

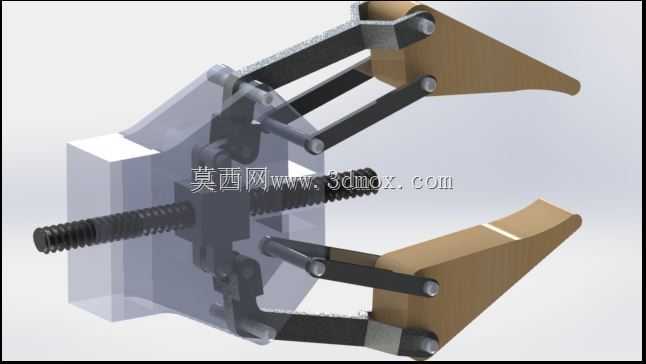

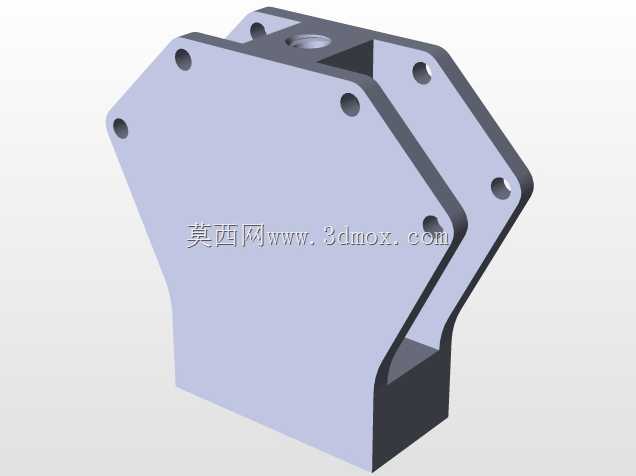

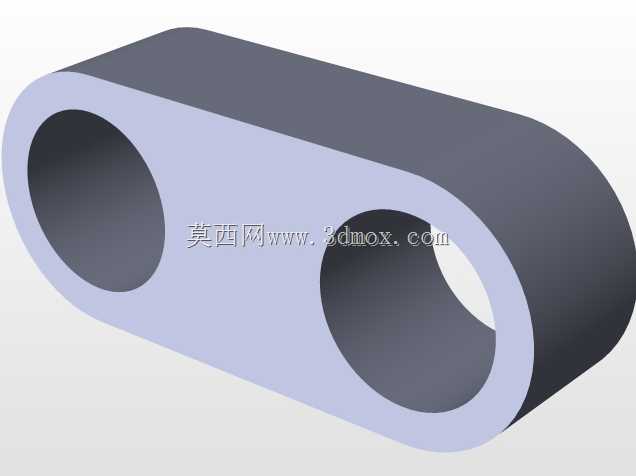

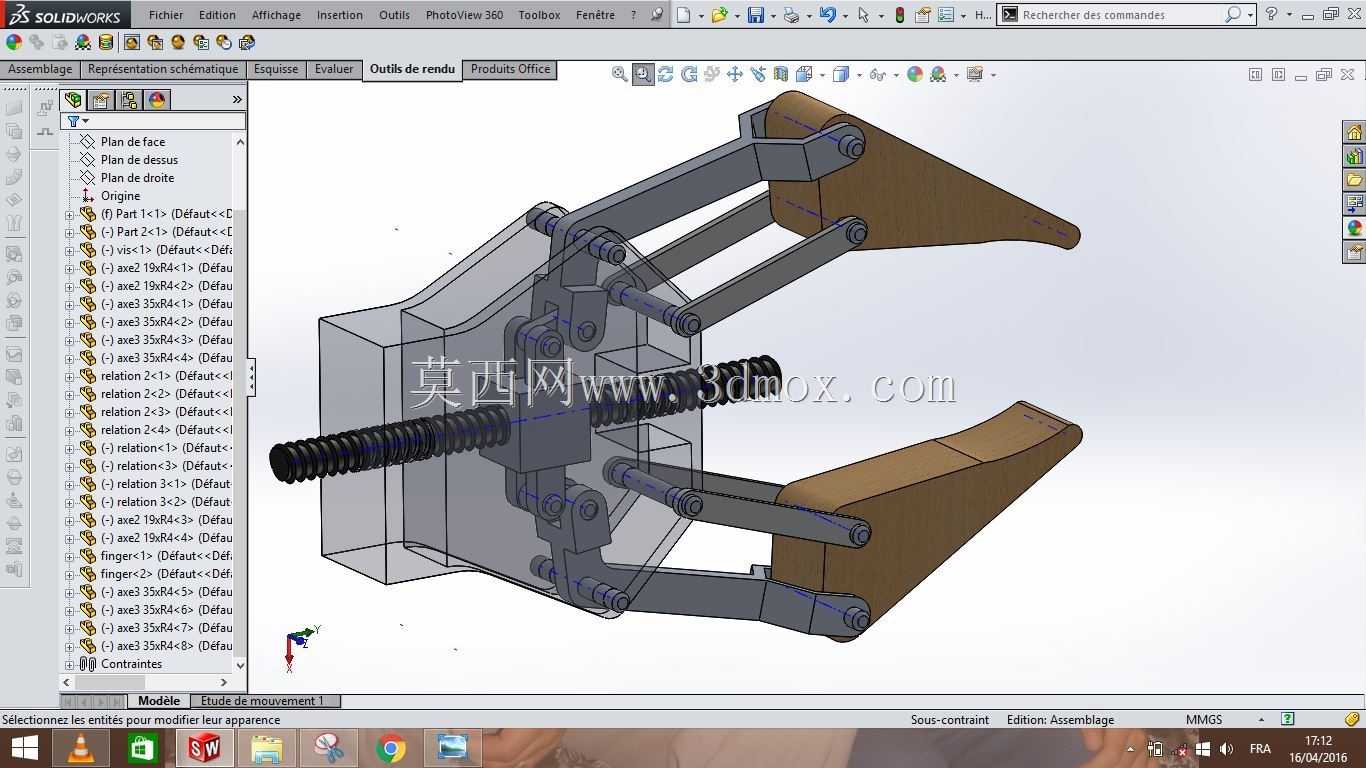

这款夹持执行机构主要面向工业自动化生产场景中的工件抓取转运环节，可适配装配流水线上下料、机床加工工位工件装夹、仓储物流分拣搬运等多类作业场景，能够针对不同外形轮廓的规则与异形工件完成稳定夹持动作，替代人工完成重复性高、定位精度要求严的抓取作业，有效降低生产环节的人工操作强度，提升工位作业的一致性与运转效率。该机构采用单丝杆驱动的多连杆联动结构设计，核心传动部件为居中布置的传动丝杆，丝杆转动时带动两侧对称布置的连杆组同步动作，驱动两个夹爪完成相向闭合与反向张开的夹持动作，对称式的连杆布局能够保证两侧夹爪的运动行程完全同步，避免夹持过程中出现工件偏斜、夹持力分布不均的问题。夹爪部分采用仿形曲面设计，接触工件的爪面做了适配多类外形的弧度处理，既可以可靠夹持方形、矩形等规则截面的工件，也能对弧形、不规则轮廓的工件形成多点贴合支撑，配合连杆机构的自适应浮动特性，夹持过程中爪面可根据工件外形自动微调贴合角度，无需针对单一工件定制专属夹爪，大幅提升了单款执行机构的适配范围。从安装边界来看，该机构整体采用紧凑式布局设计，驱动端预留标准的安装接口，可直接对接各类工业机器人的末端法兰、直线模组滑台的输出端面以及非标自动化设备的执行工位，整体外廓尺寸适配多数常规自动化工位的安装空间要求，无需对原有设备工位进行大规模改造即可完成加装。设计过程中重点考量了机构的传动刚性与动作可靠性，所有连杆铰接点均采用销轴定位配合，传动丝杆选用梯形传动牙型，具备良好的自锁特性，夹持到位后即使切断驱动动力，夹爪也可依靠丝杆的自锁特性保持夹持力，避免工件意外脱落引发生产安全问题。夹爪的开合行程覆盖常规中小尺寸工业工件的夹持范围，可根据实际作业需求调整丝杆的驱动行程，匹配不同尺寸规格的工件抓取需求，连杆传动的结构设计将丝杆的旋转运动平稳转化为夹爪的直线开合动作，传动过程无卡顿、无死点，长期往复运行的磨损量低，可有效降低设备的日常维护频次，适配工业场景下长时间连续运转的作业要求。
