龙门式大幅面数控加工设备结构设计

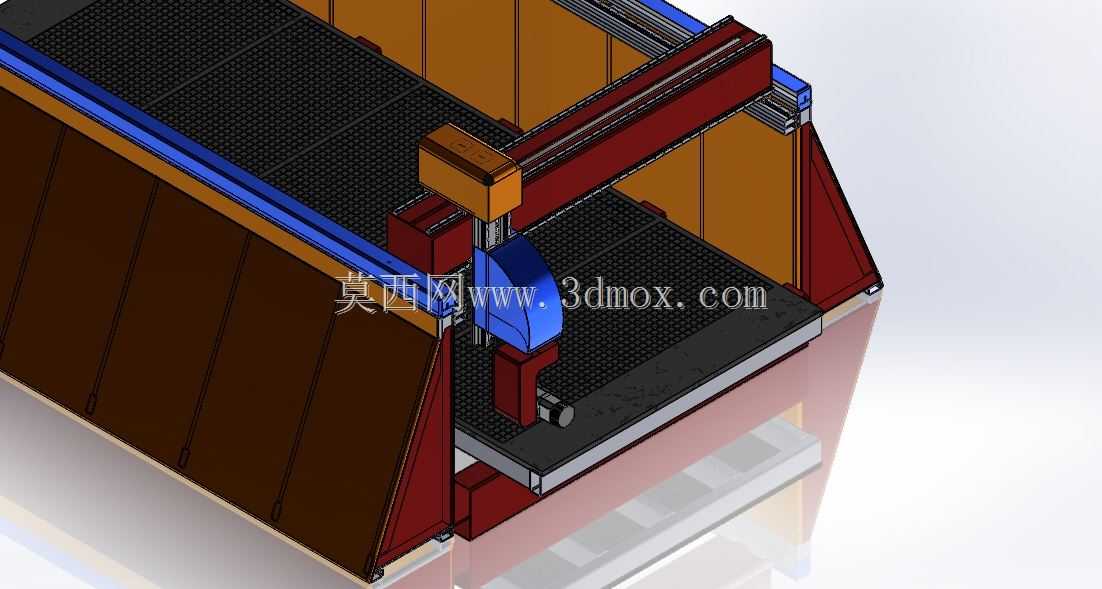

该设备主要面向大尺寸板材、非金属复合板材、轻质金属板材的平面加工场景，可覆盖广告标识制作、家具板材雕花、工业绝缘件裁切、装饰面板成型等多个加工领域，能够适配多批次小批量的柔性加工需求，解决传统小型加工设备行程不足、大尺寸工件需多次装夹对位的痛点。设备采用高架龙门式布局结构，将运动驱动组件架设于工件加工区域上方的高架龙门架上，有效降低运动轴的整体重心，大幅提升高速运动过程中的设备稳定性，减少运动震颤对加工精度的影响，同时这种布局也方便大尺寸工件的上下料操作，工件可直接放置于下方工作台面，无需穿过龙门框架内部，适配不同厚度的待加工物料。设备的水平快速运动轴采用齿轮齿条传动系统，配合线性导轨做运动导向，可实现长行程下的高速平稳移动，满足大幅面加工过程中快速走位、空行程提速的需求，有效缩短非加工时间提升整体加工效率；垂直方向的切削主轴轴采用滚珠丝杠传动结构，具备更高的传动刚性与进给精度，可承受切削过程中的轴向切削力，保证下刀深度的精准控制，适配不同吃刀深度的加工工艺需求。设备整体外形采用宽幅工作台加高跨距龙门的设计，工作台面采用网格状防滑支撑结构，可均匀承托大尺寸板材，避免板材加工过程中出现凹陷变形；龙门两侧的支撑立柱采用斜撑加强结构，提升整体框架的结构刚性，减少高速运动过程中的框架形变；各运动轴的线缆采用拖链内置排布，避免线缆外露造成的干涉与磨损，提升设备运行的可靠性。设备的安装边界需预留足够的上下料操作空间，两侧需预留维护检修通道，整体地面需做基础找平处理，保证设备水平安装精度，避免长期运行出现结构偏移。设备的主轴组件可适配不同的加工刀具，可完成铣削、雕刻、钻孔、倒角等多种加工工序，配合多轴运动控制可实现平面内的复杂路径加工，满足不同行业的多样化加工需求，整体结构设计兼顾了大行程加工的运动稳定性与切削加工的刚性需求，适配大幅面工件的连续加工作业。
