机加工固定夹持用机虎钳三维设计

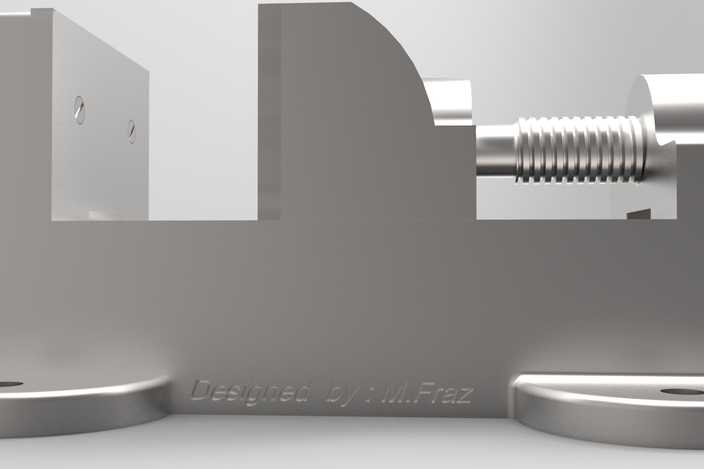

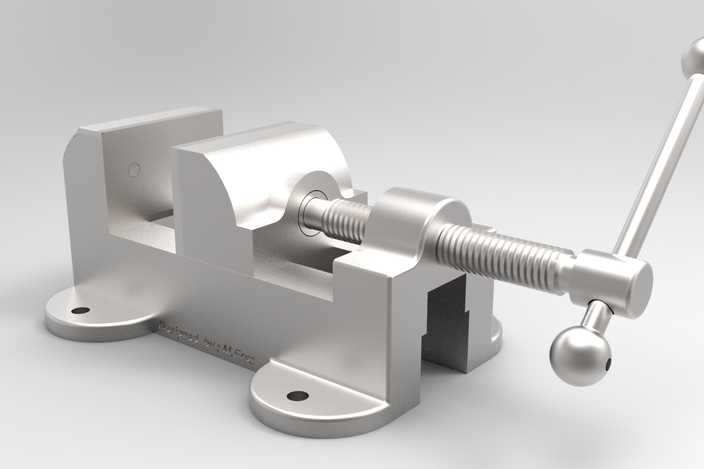

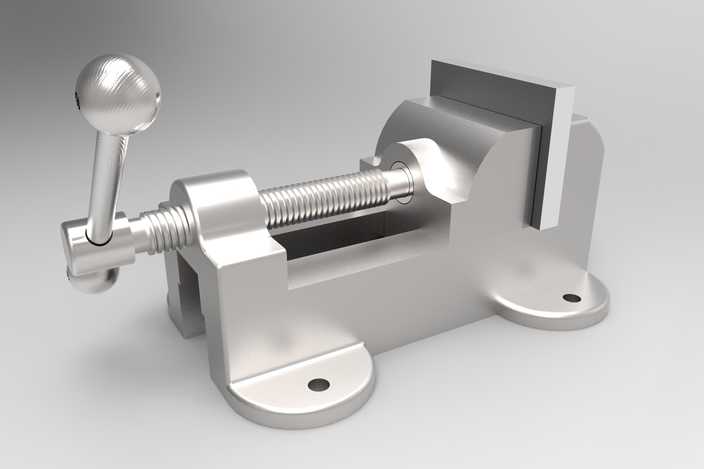

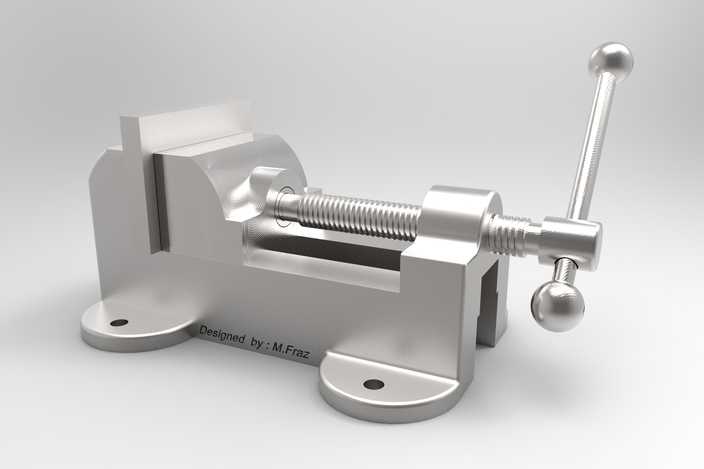

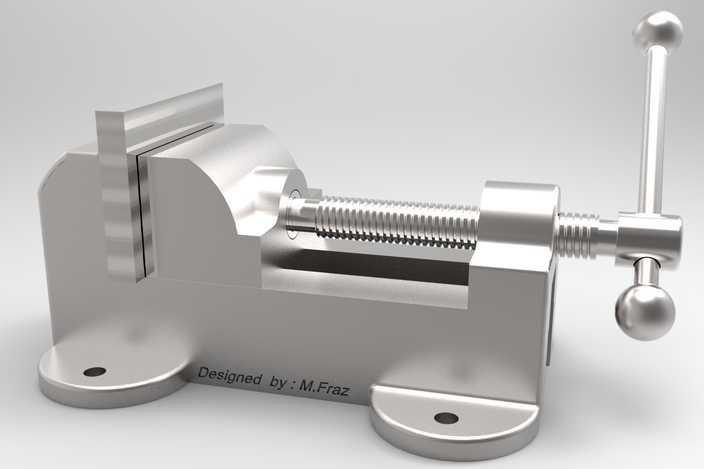

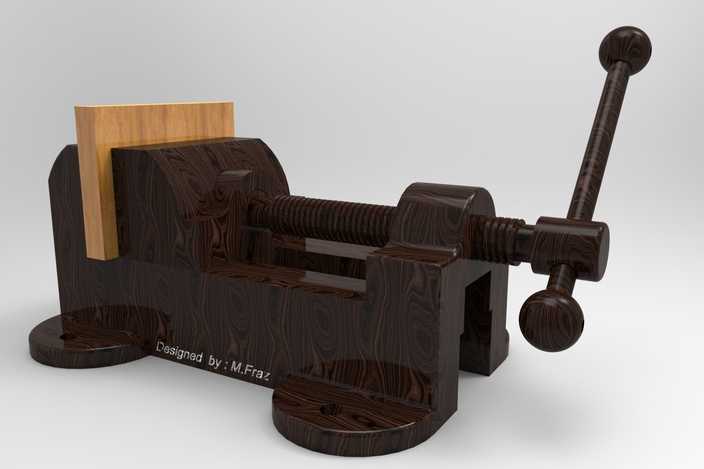

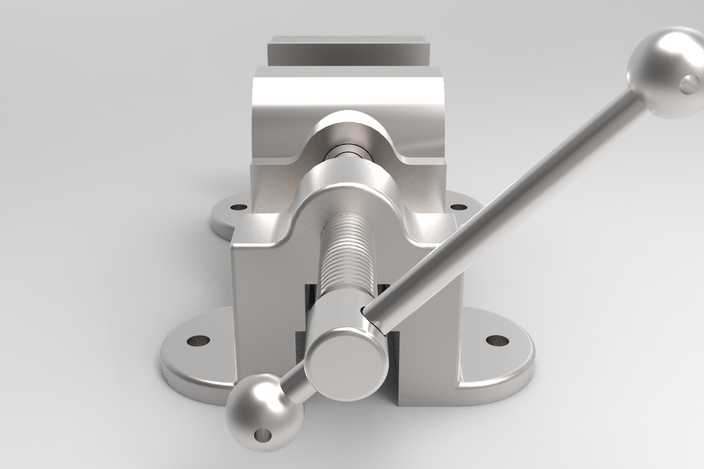

本款机虎钳三维模型采用SolidWorks完成全参数化建模，建模过程严格遵循机械加工工装的实际生产尺寸规范，对虎钳的各个组成部件进行了1:1比例的精准还原。模型整体结构分为固定钳身、活动钳身、传动丝杠、球形操作手柄、固定底座、夹持钳口六大核心部分，建模时首先绘制固定钳身的基础轮廓草图，通过拉伸、切除、圆角等基础特征完成钳身主体的构建，对钳身的安装底座部分做了沉头孔的细节还原，保证安装孔位的尺寸与实际工装安装标准匹配。活动钳身部分采用与固定钳身配合的导轨结构建模，确保活动钳身可沿固定钳身的导轨做平稳的直线往复运动，钳口部分单独建模，预留了钳口板的安装槽位，还原了可拆卸钳口的结构设计，方便后续更换不同纹理的钳口适配不同材质工件的夹持需求。传动丝杠部分采用螺旋扫描特征完成梯形螺纹的建模，丝杠与活动钳身的配合螺母部分做了装配间隙的合理预留，还原真实的丝杠传动配合关系，球形操作手柄做了表面滚花的细节纹理处理，还原操作手柄的防滑握持结构。材质渲染阶段，整体虎钳主体采用哑光金属银灰材质，模拟铸铁喷塑的工业工装表面质感，丝杠、手柄等活动操作部件采用亮面镀铬金属材质，区分不同部件的材质差异，渲染时采用柔和的工业产品打光方案，突出金属部件的光影层次与结构轮廓，清晰展现各个部件的装配关系与结构细节。设计思路上，这款机虎钳定位为小型机加工工位的通用夹持工装，整体结构紧凑，底座采用双安装孔设计可稳定固定在机床工作台面，丝杠传动的夹持行程适配常规小型工件的夹持需求，球形手柄的操作力矩设计符合人工操作的施力习惯，可在加工过程中稳定夹持工件，避免工件移位，模型的所有部件均做了可拆解的装配设计，可直接用于工装结构演示、机加工教学以及相关设备的配套场景搭建。
