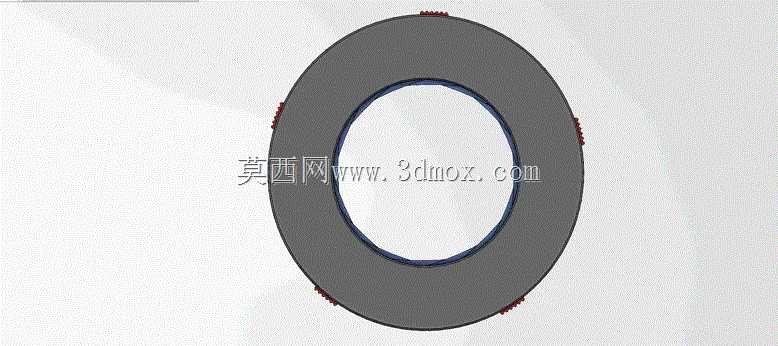

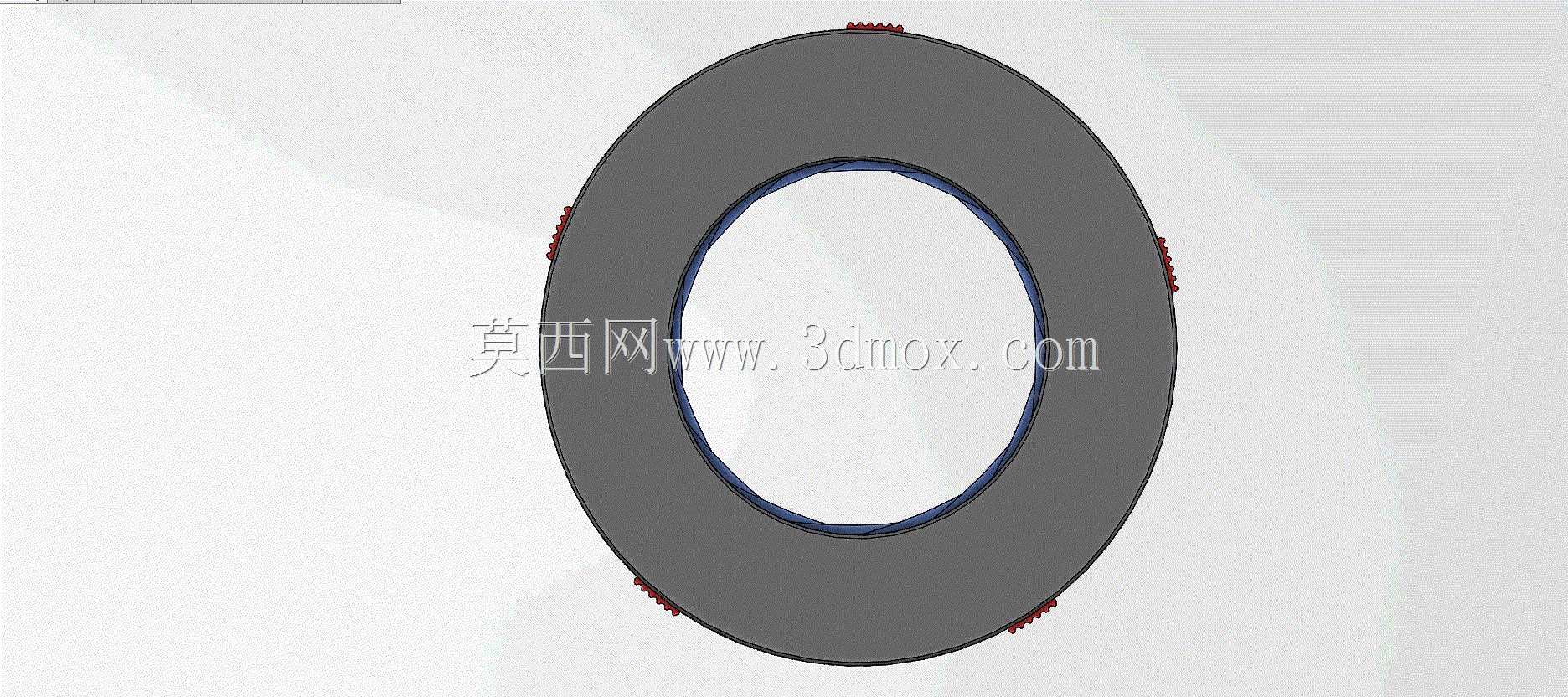

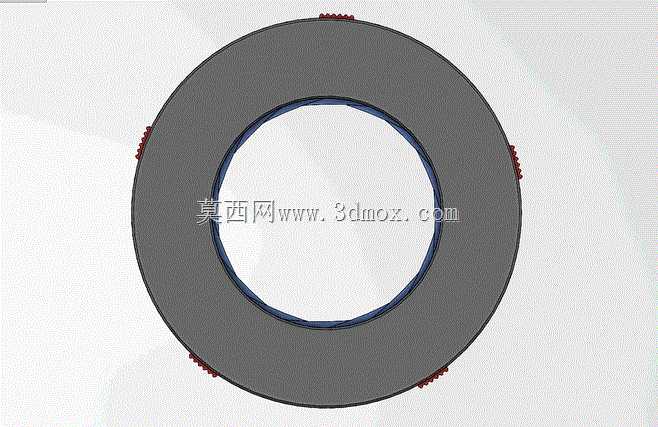

带重叠叶片的环形机械光圈机构

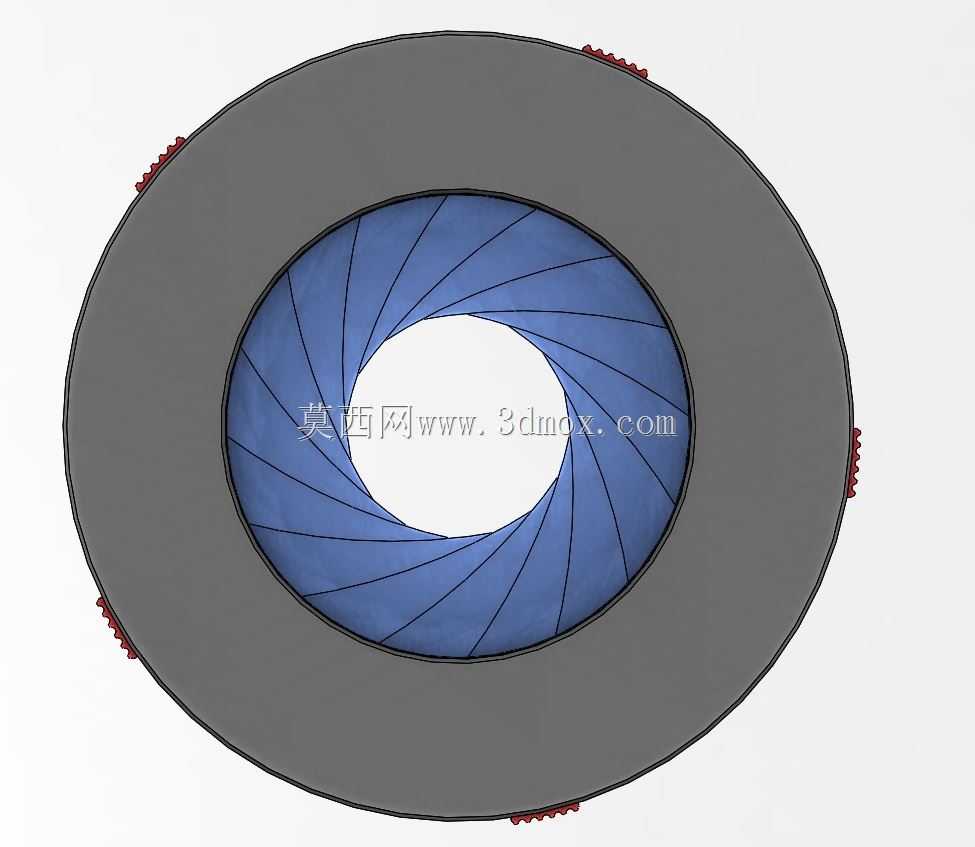

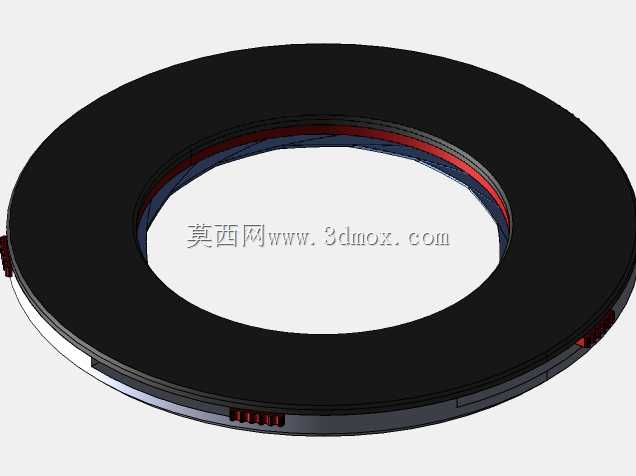

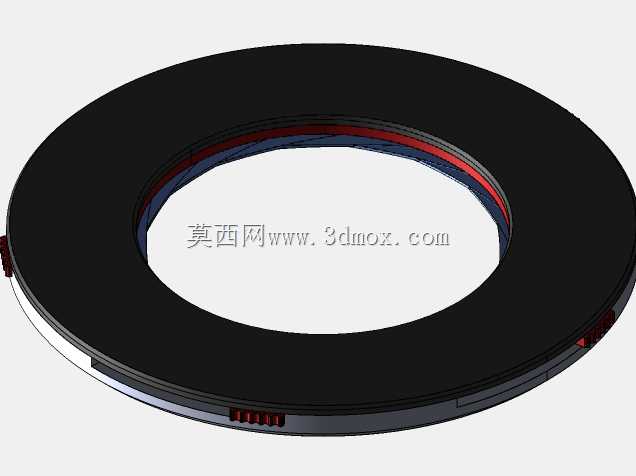

这款带重叠叶片的环形机械光圈机构，是光学通路调控、流体通径调节场景中常用的核心执行构件，常见于精密光学设备、工业光路切换装置、特种阀门调节模块、摄影摄像器材光圈组件等领域，可通过叶片的同步转动实现中心通径的连续无级调节，精准控制通光量、流体流量或者通路的开合大小。该机构整体采用环形同轴布局，所有叶片沿环形基座的圆周方向均匀排布，相邻叶片之间采用重叠搭接的结构设计，在叶片转动调节的全行程内，都能保证相邻叶片之间无间隙漏光、漏流，避免传统非重叠叶片机构在小通径状态下出现缝隙导致调控精度下降的问题。从设计思路来看，该机构优先保证运动同步性，所有叶片的转动销轴均沿环形基座的内圈圆周等距布置，每个叶片都带有驱动拨槽，可通过外置的驱动环同步带动所有叶片绕各自销轴转动，驱动环转动时，所有叶片同步绕轴偏转，逐步收拢或者展开，实现中心通径从最大到最小的连续变化，全程运动无卡滞，调节响应速度快，通径变化线性度好。在外形尺寸与安装边界上，该机构整体为扁平环形结构，轴向厚度较薄，可适配安装空间紧凑的设备腔体，外圈带有均匀分布的安装定位点位，可直接通过紧固件固定在设备的安装基座上，安装时仅需保证机构的中心轴线与设备的光路、流道轴线同轴即可，无需额外复杂的对位调整。功能特性方面，重叠式的叶片设计让机构在全调节行程内都能保持良好的密封遮光/截流效果，叶片边缘做了贴合修型，搭接处的接触压力均匀，长期往复运动也不会出现磨损漏隙的问题，同时叶片采用对称受力布局，驱动时所需的驱动力矩小，可适配手动调节、微型电机驱动等多种驱动方式，既能用于光学实验设备的光路精准调控，也可用于小型通风管路的风量调节、特种摄像设备的曝光控制等场景，在小空间内实现高精度的通径连续调节需求，相比传统的闸板、蝶阀类调节结构，该机构调节过程中中心轴线始终保持不变，不会出现通路偏移的问题，对中性优异，适配对通路同轴度要求较高的精密设备使用场景。
