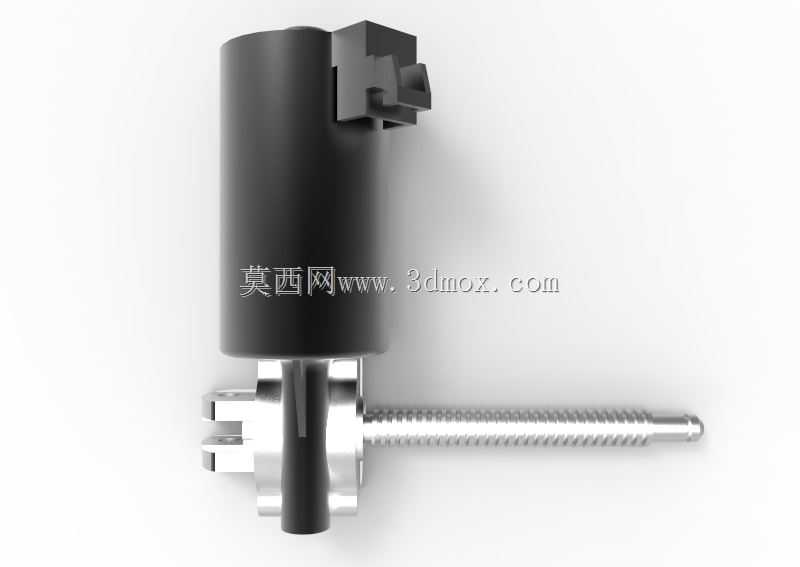

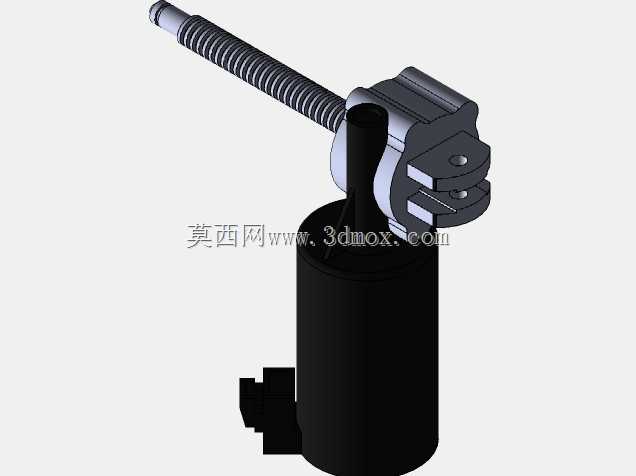

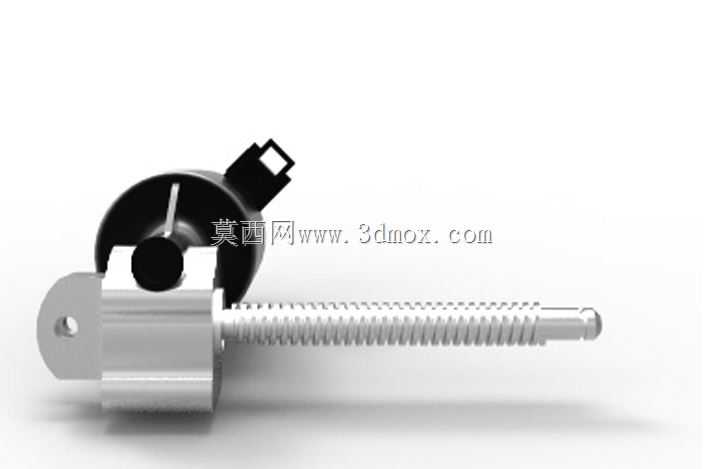

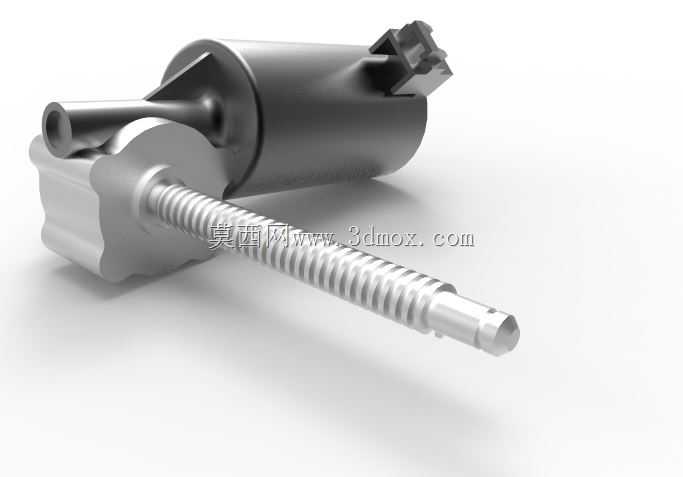

直角蜗杆传动直流电动机结构设计

这款直角蜗杆传动直流电动机，是面向紧凑安装空间下的直线驱动需求开发的动力执行部件，在小型自动化设备、智能家电传动机构、医疗辅助器械、精密调节装置中有着广泛的应用场景，能够在有限的安装空间内完成动力的直角转向与直线输出，解决传统直列电机布局占用轴向空间过大的痛点。从实际用途来看，它可以直接将旋转动力通过蜗杆结构转化为直线伸缩的驱动力，无需额外搭配齿轮换向组件与丝杠传动副，大幅简化终端设备的传动链路，常见于小型电动推杆、精密仪器的焦距调节机构、自动售货机的货道推送结构、智能家居的电动开窗与升降驱动模块中，能够适配低转速、大推力的轻载直线驱动需求。在功能特性上，这款电机采用蜗杆与输出螺杆一体化的结构设计，动力从电机主体的径向输出，通过90度换向的蜗杆啮合结构传递动力，相比传统直驱直流电机搭配独立换向器的方案，传动链路更短，回程间隙更小，运行过程中的噪音更低，同时自带的螺纹输出端可以直接对接负载端的连接结构，无需额外加装联轴器，进一步压缩整体安装体积。设计思路上，研发团队优先考虑了狭小空间内的安装适配性，将电机主体与蜗杆传动舱做了一体化的壳体整合，输出螺杆的轴线与电机转子轴线呈垂直布局，在保证输出推力与转速满足使用需求的前提下，尽可能缩小径向与轴向的安装尺寸，壳体的安装定位面做了适配常见安装支架的平面与定位孔设计，用户无需额外定制安装转接件即可完成快速装配。从外形尺寸与安装边界来看，电机主体采用圆柱型壳体设计，输出螺杆从传动舱端同轴延伸，尾部预留了接线引脚的安装空间，整体外轮廓没有突出的冗余结构，安装时仅需要预留电机主体的圆柱容纳空间、螺杆伸缩的行程空间以及接线端的走线空间即可，安装固定位设置在传动舱的侧方平面，能够适配卧式贴装的安装方式，不会因为突出的安装结构额外占用设备内部空间，同时螺杆的行程长度做了适配常见轻载驱动场景的优化，不会因为行程过长导致螺杆伸出时出现挠曲变形，保证运行过程中的传动稳定性。
