多足仿生行走机械装置结构设计

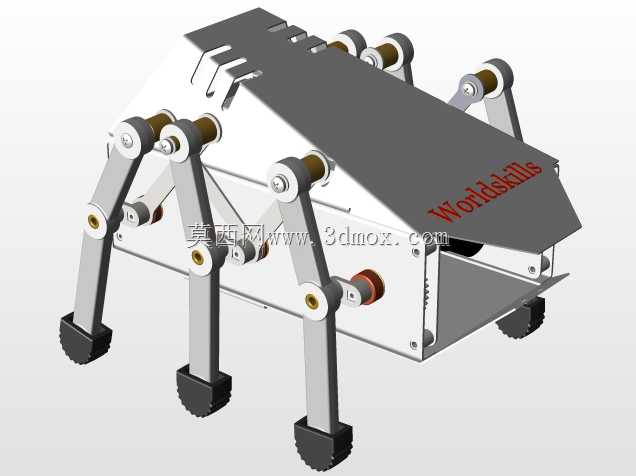

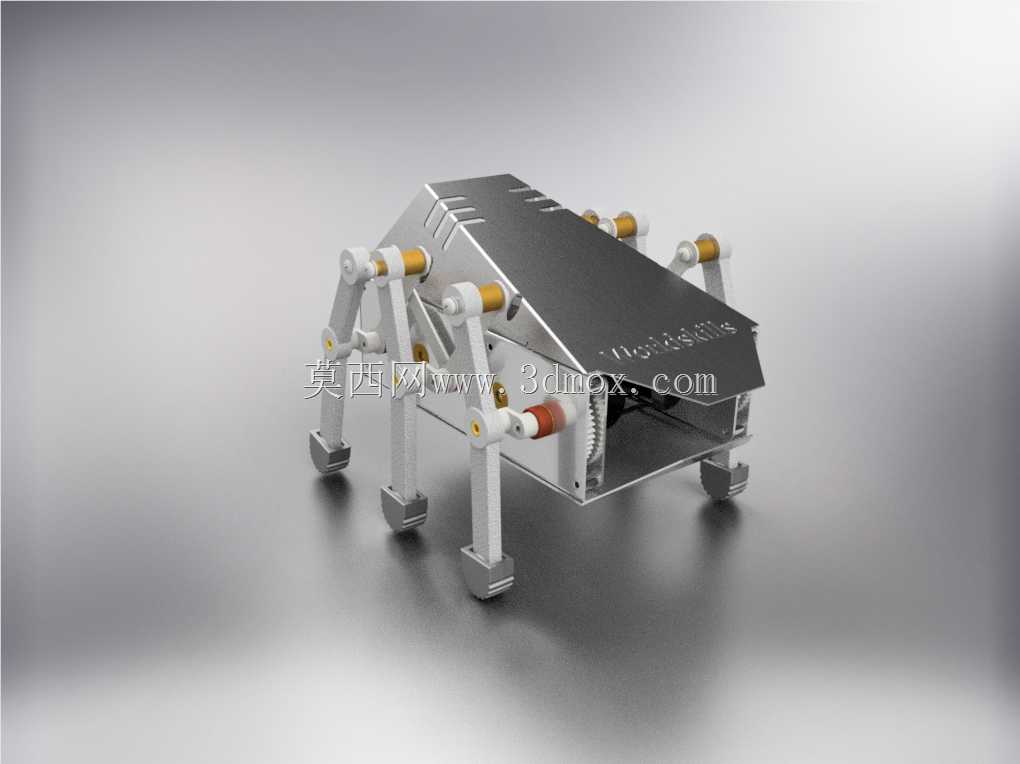

这款多足仿生行走机械装置，主要面向复杂非结构化地形的巡检、勘探作业场景设计，可适配崎岖碎石路面、狭小坑道、存在零散障碍物的作业区域，弥补轮式、履带式移动装置在地形适配性上的不足，能够在灾后废墟探查、野外管线巡检、狭小空间侦查等场景中承担移动载体功能，搭载对应传感模块即可完成环境数据采集、目标点位探查等实际作业任务。装置采用对称式多足布局设计，整体机身采用扁平化楔形壳体结构，上壳面设置多道平行散热槽道，既能够降低机身整体重量，也可为内部搭载的驱动、传动、电控模块提供充足的散热空间，同时楔形壳体的边缘做圆弧过渡处理，可减少行进过程中与障碍物发生卡滞的概率。每一组机械足都采用多连杆铰接结构，足端设置防滑耐磨的垫脚结构，铰接位置搭配耐磨轴套与限位结构，可保证腿部摆动过程的运动精度，避免长期往复运动出现结构松旷；腿部关节处设置的弹性缓冲结构，可在足端接触地面时吸收冲击载荷，降低机身行进过程中的颠簸幅度，保证搭载的传感元件工作稳定性。装置的驱动与传动结构全部集成在机身壳体内部，采用单驱动源配合齿轮传动组的动力分配方案，可将动力同步传递至每一组机械足，通过连杆机构的相位差设计实现多足交替迈步的行走步态，无需为每个腿部单独配置驱动元件，大幅降低装置整体重量与控制复杂度，同时提升传动系统的可靠性，减少故障点位。在安装边界设计上，机身壳体预留了标准化的搭载安装位，可根据实际作业需求加装摄像模块、气体检测模块、小型采样装置等不同功能组件，机身底部预留了电池仓与走线槽位，所有外接组件的走线均可隐藏在壳体内部，避免行进过程中线缆被障碍物剐蹭损坏；腿部的摆动行程经过精准限位设计，可保证在最大迈步幅度下，腿部结构不会与机身壳体、相邻腿部发生运动干涉，整机的重心设置在机身几何中心偏下位置，可保证多足交替行进过程中的机身稳定性，即使在倾斜坡面行走也不易发生侧翻。
