安川码垛搬运工业机械臂结构设计

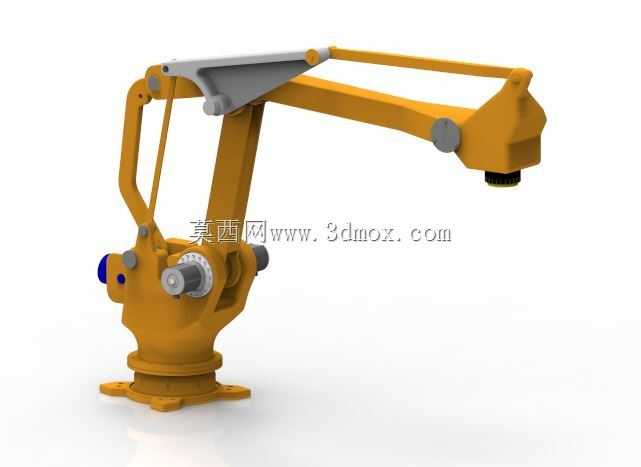

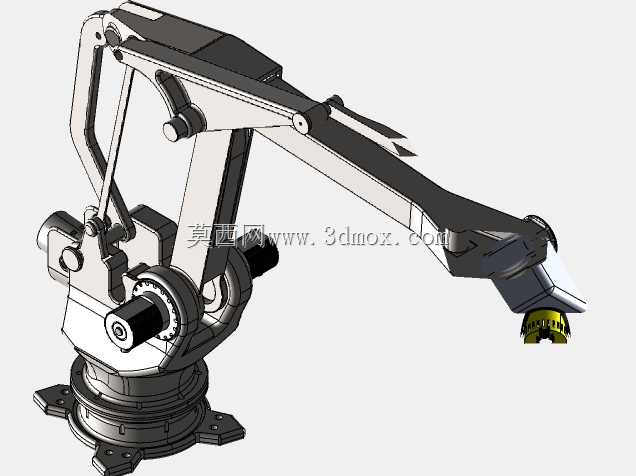

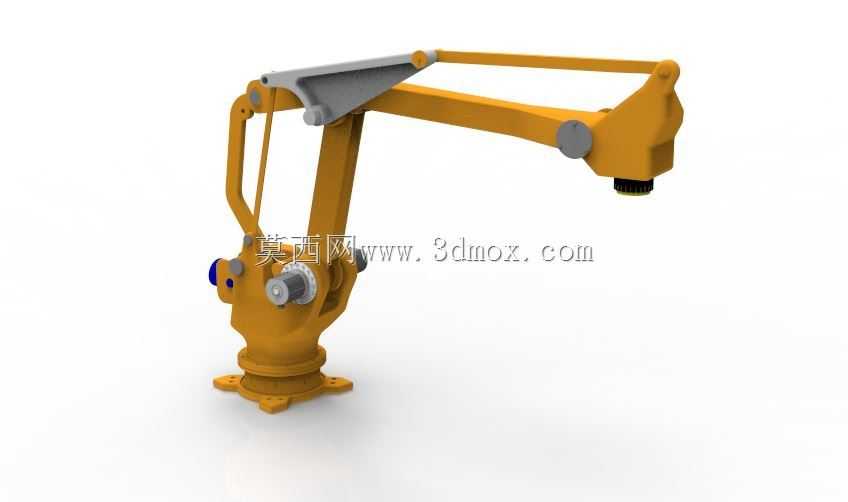

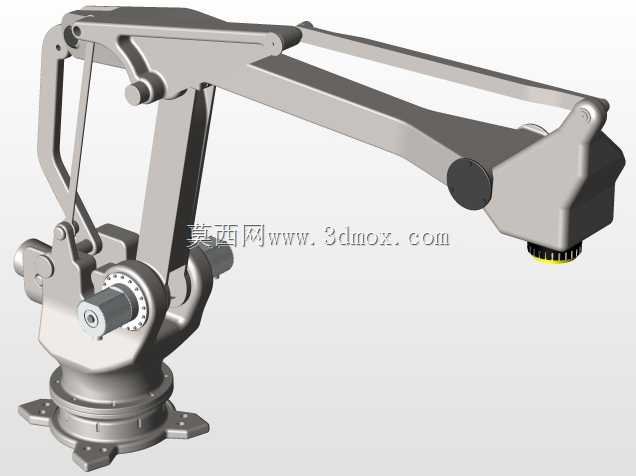

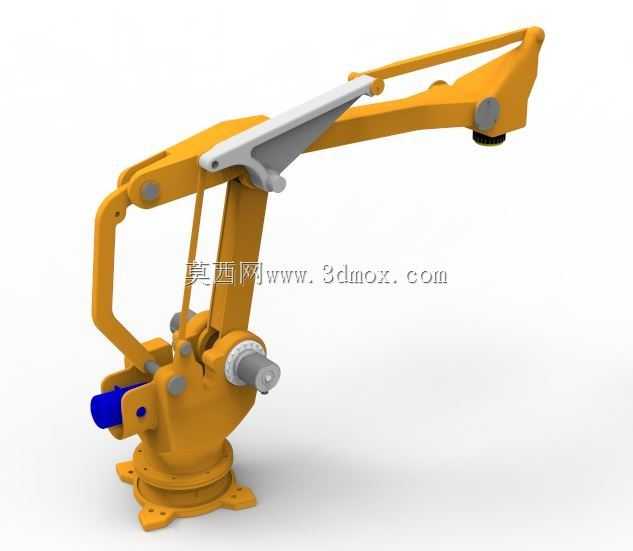

这款安川工业机械臂主要面向仓储物流、食品加工、建材生产、汽车零部件制造等行业的重载搬运、码垛、上下料作业场景，可替代人工完成重复性高、负载强度大、定位精度要求稳定的工位作业，适配生产线末端的工件转运、栈板堆码、机床上下料、箱体转运等实际生产需求，能够在多粉尘、轻微油污、常规温湿度的工业车间环境下长期稳定运行，大幅降低一线作业人员的劳动强度，提升产线流转的自动化程度与作业一致性。从功能特性来看，该机械臂采用四轴关节式结构布局，大臂采用平行四边形连杆传动设计，能够在保证大臂伸展刚度的同时，实现水平方向长距离的作业覆盖，末端执行器安装法兰预留标准接口，可适配夹爪、真空吸盘、磁吸吊具等多种末端工装，满足不同材质、不同外形工件的抓取需求；关节部位采用集成式传动结构，将减速单元与动力单元紧凑整合，在保证关节输出扭矩的同时压缩整体结构体积，底座采用方形法兰安装结构，通过多组螺栓与地面安装基座刚性连接，能够承受机械臂高速启停、重载作业时产生的倾覆力矩与振动载荷，保障设备运行过程中的稳定性。在设计思路上，该机械臂优先平衡了作业半径、负载能力与运行速度三者的关系，大臂与小臂的长度配比经过反复校核，既保证了足够的水平作业覆盖范围，也避免臂展过长带来的末端刚度下降问题；管线采用内置式布局设计，将动力线缆、信号线缆全部整合在臂体内部的走线槽内，避免作业过程中线缆与周边设备、工件发生剐蹭缠绕，降低设备日常维护的频次；臂体主体采用高强度铸钢材质，关键受力部位做加强筋结构处理，在保证整体结构强度满足重载作业要求的前提下，尽可能优化壁厚分布，控制臂体自身重量，降低关节驱动单元的负载消耗，提升设备运行的动态响应速度。从安装边界与尺寸适配来看，该机械臂底座安装法兰的螺栓孔位采用标准化间距设计，适配行业内通用的工业机器人安装基座尺寸，无需额外定制转接板即可完成现场安装；设备竖直安装后的整体高度适配常规车间的厂房层高，作业时的臂体运动包络经过仿真校核，不会与周边的输送线、机床设备、安全护栏发生干涉，用户在产线布局时只需按照设备的运动范围预留足够的安全作业空间，即可快速完成设备的部署调试，投入实际生产使用。
