适配KUKA机器人的轻量化支架送丝装置

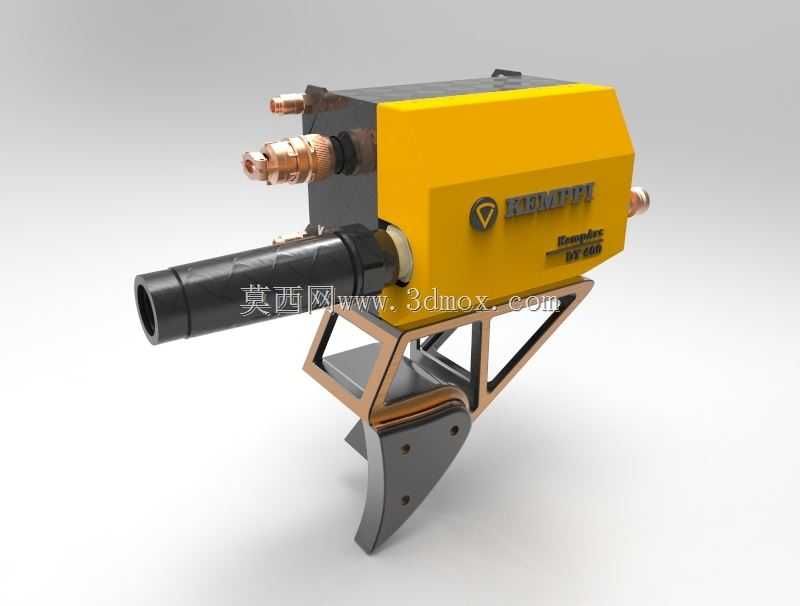

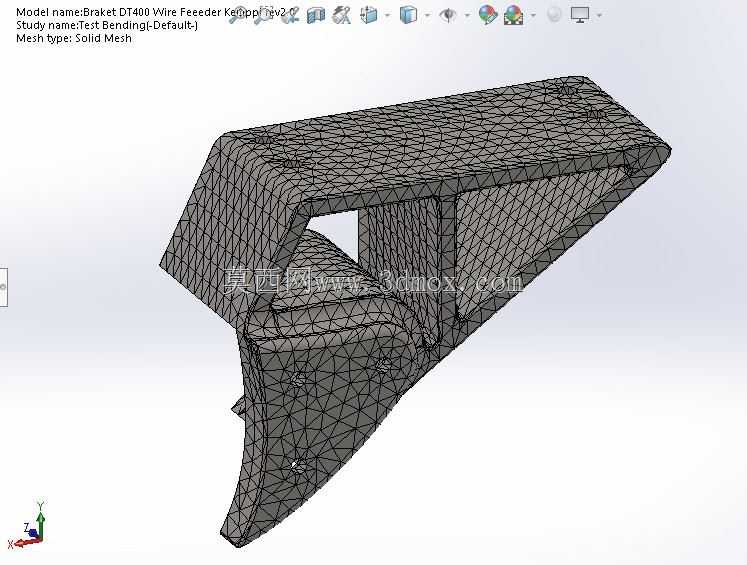

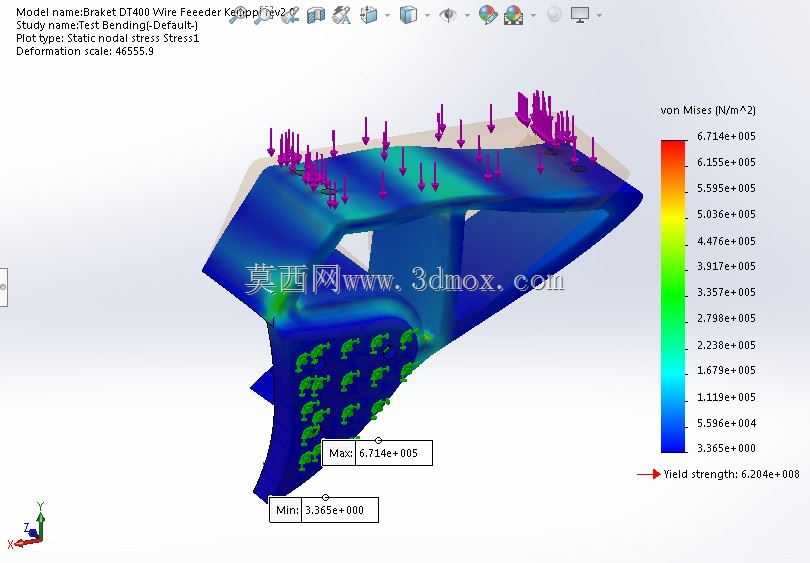

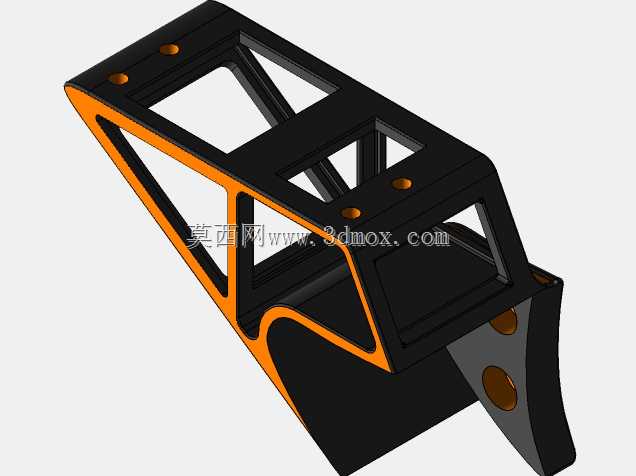

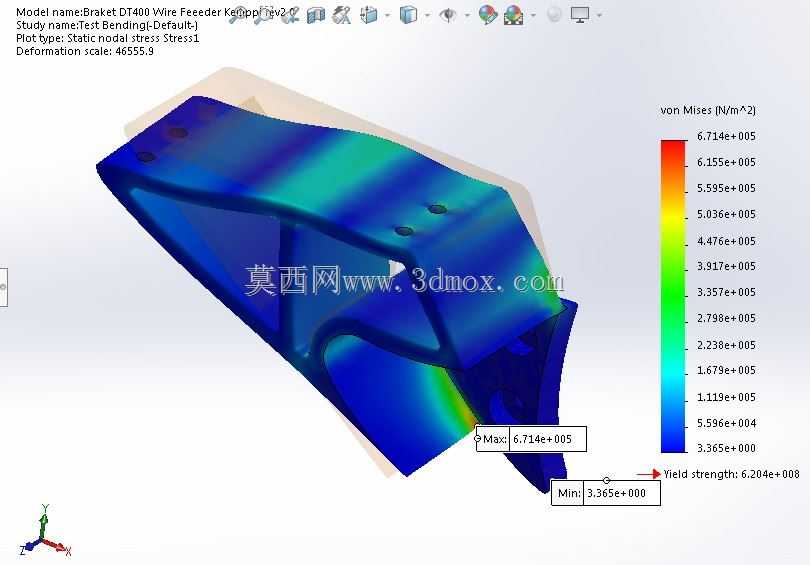

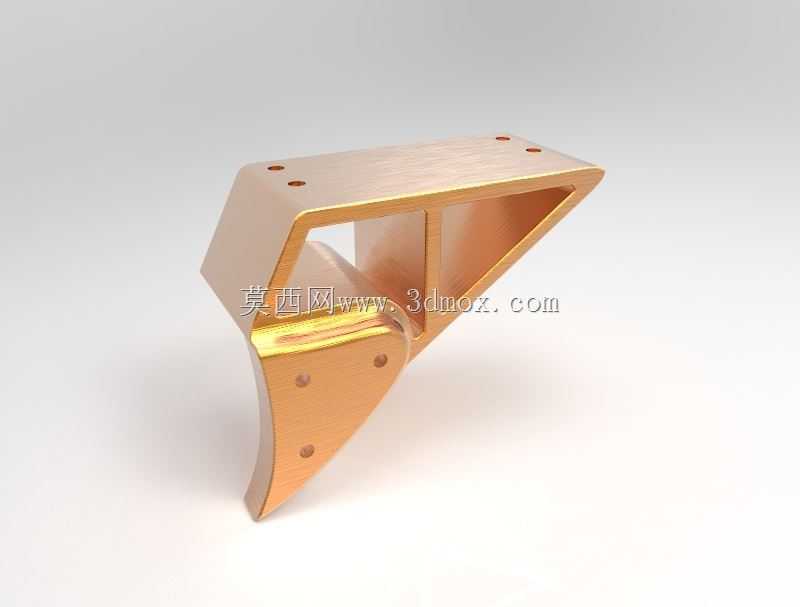

这款支架送丝装置主要面向自动化焊接生产场景，适配KUKA KR 16 Arc L18 HW型号弧焊机器人使用，是机器人自动化焊接作业中负责稳定输送焊丝的核心配套部件，广泛应用于汽车零部件焊接、工程机械结构件焊接、五金制品自动化弧焊等生产环节，能够在机器人连续运动作业过程中持续稳定送出焊丝，保障焊接电弧的稳定性，避免送丝卡顿、焊丝偏移等问题影响焊接成型质量。在实际焊接作业中，该装置直接安装在机器人末端法兰附近的支架结构上，随机器人焊枪同步完成多轴联动轨迹运动，因此对自身重量有着极高的要求——原有同功能送丝装置重量达10kg，会大幅增加机器人末端负载，限制机器人的运动速度与轨迹精度，还会提升关节轴的长期负载损耗，因此本次设计核心围绕轻量化优化展开，在保障结构强度与送丝功能稳定性的前提下，将整体重量压缩至3.3kg，大幅降低机器人末端负载冗余。功能层面，装置集成了焊丝推送动力模块、焊丝导向接口、冷却介质接入端口，前端的黑色导向管直接对接焊枪送丝通道，侧面的铜质接头可接入保护气与冷却水路，保障大电流长时间焊接作业时的温度稳定，避免送丝轮受热变形影响送丝精度。设计过程中，主体外壳采用高强度工程塑料搭配局部金属嵌件的结构，既保证了内部送丝机构的防护等级，抵御焊接飞溅的高温灼伤，又最大化削减了不必要的金属结构重量；底部的安装支架采用三角镂空式桁架结构，通过拓扑优化去除非受力区域的材料，在保证安装刚性、避免机器人高速运动时装置产生共振抖动的同时，进一步压缩整体重量。安装边界上，装置底部支架预留了标准化的安装孔位，可直接适配对应型号机器人的末端安装法兰，整体外形紧凑，不会在机器人运动过程中与周边工装、工件产生干涉，送丝路径的走向经过精准校准，焊丝从装置送出后可顺滑进入焊枪导丝管，无多余弯折角度，最大程度降低送丝阻力。装置的接口布局充分考虑了现场布线需求，气路、电路、冷却管路的接口均布置在装置侧后方，随机器人运动时管线弯折半径处于合理区间，不会出现管线拉扯、弯折过度导致的管路破损问题，能够适配长时间连续自动化焊接的生产节拍，提升整体焊接工作站的运行稳定性。
