重载四轮轨道悬挂行走承载组件

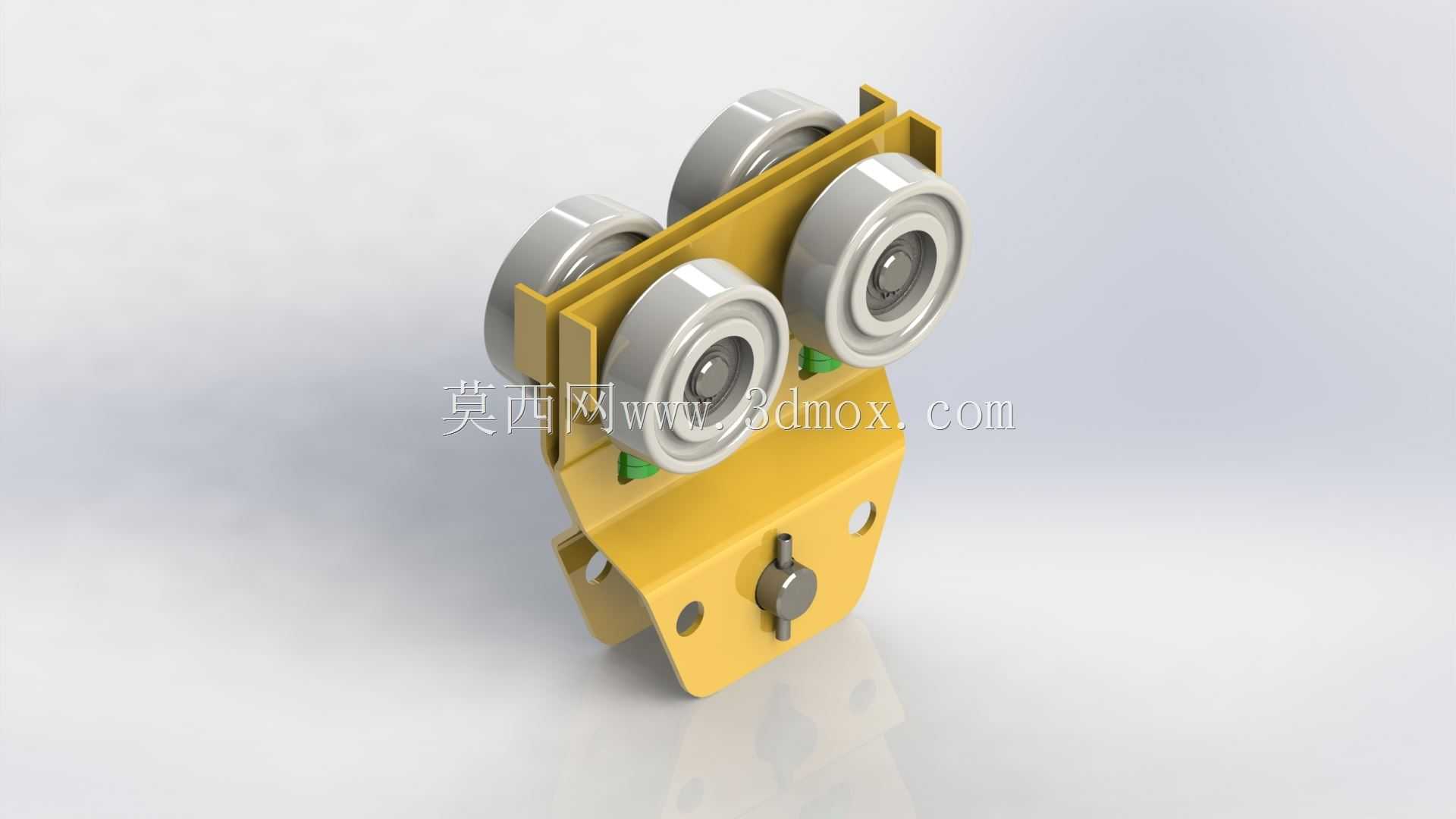

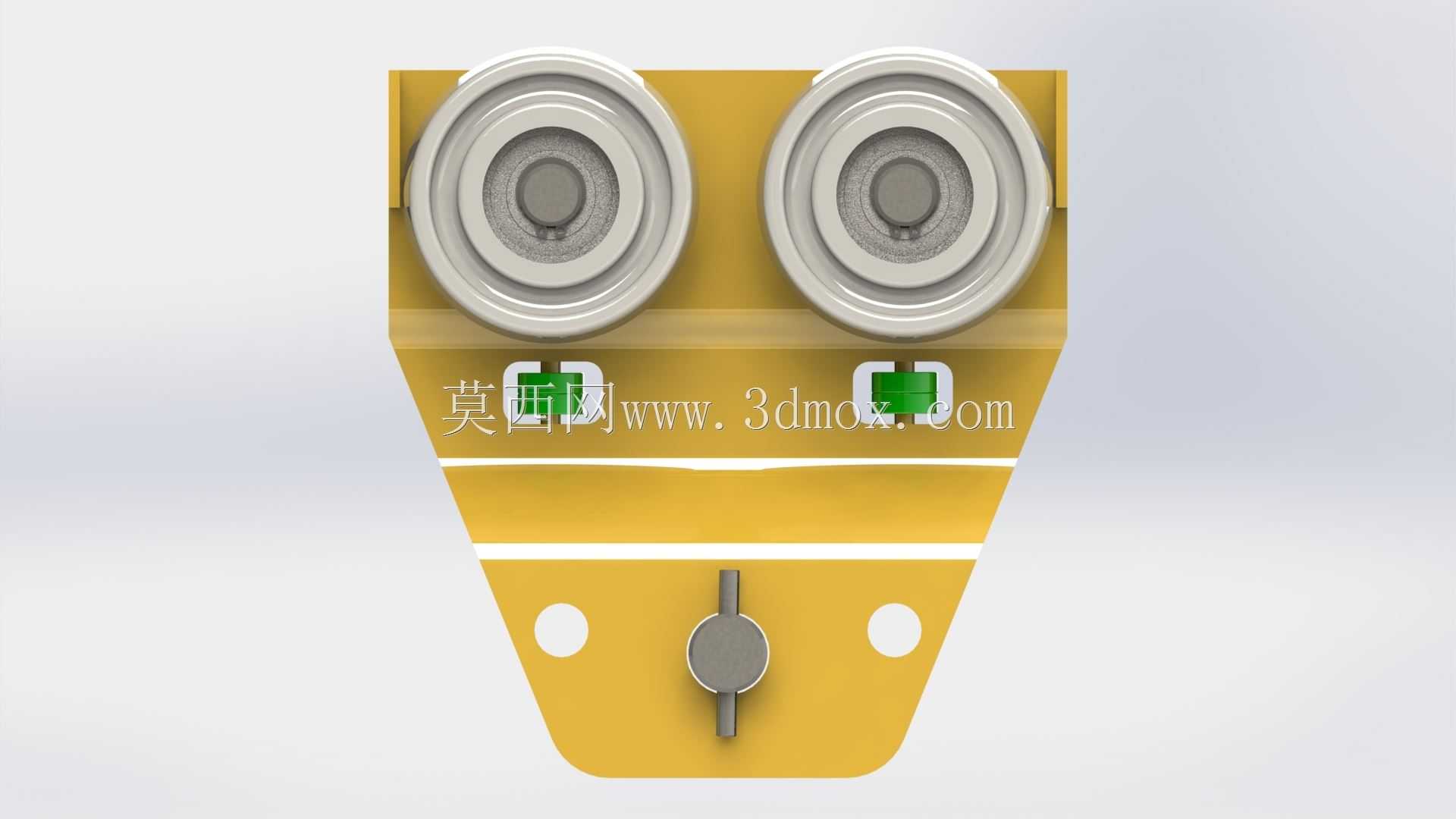

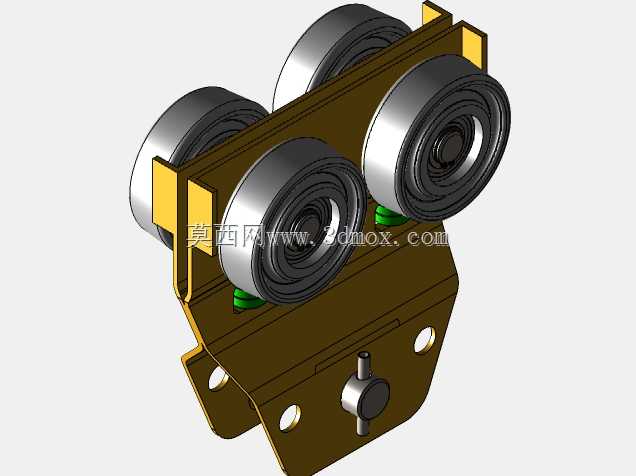

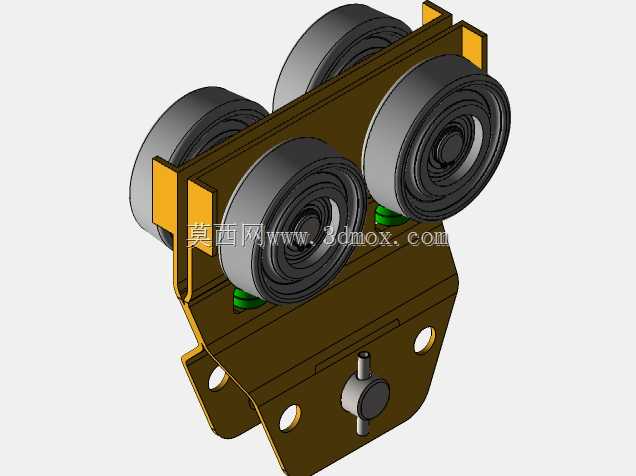

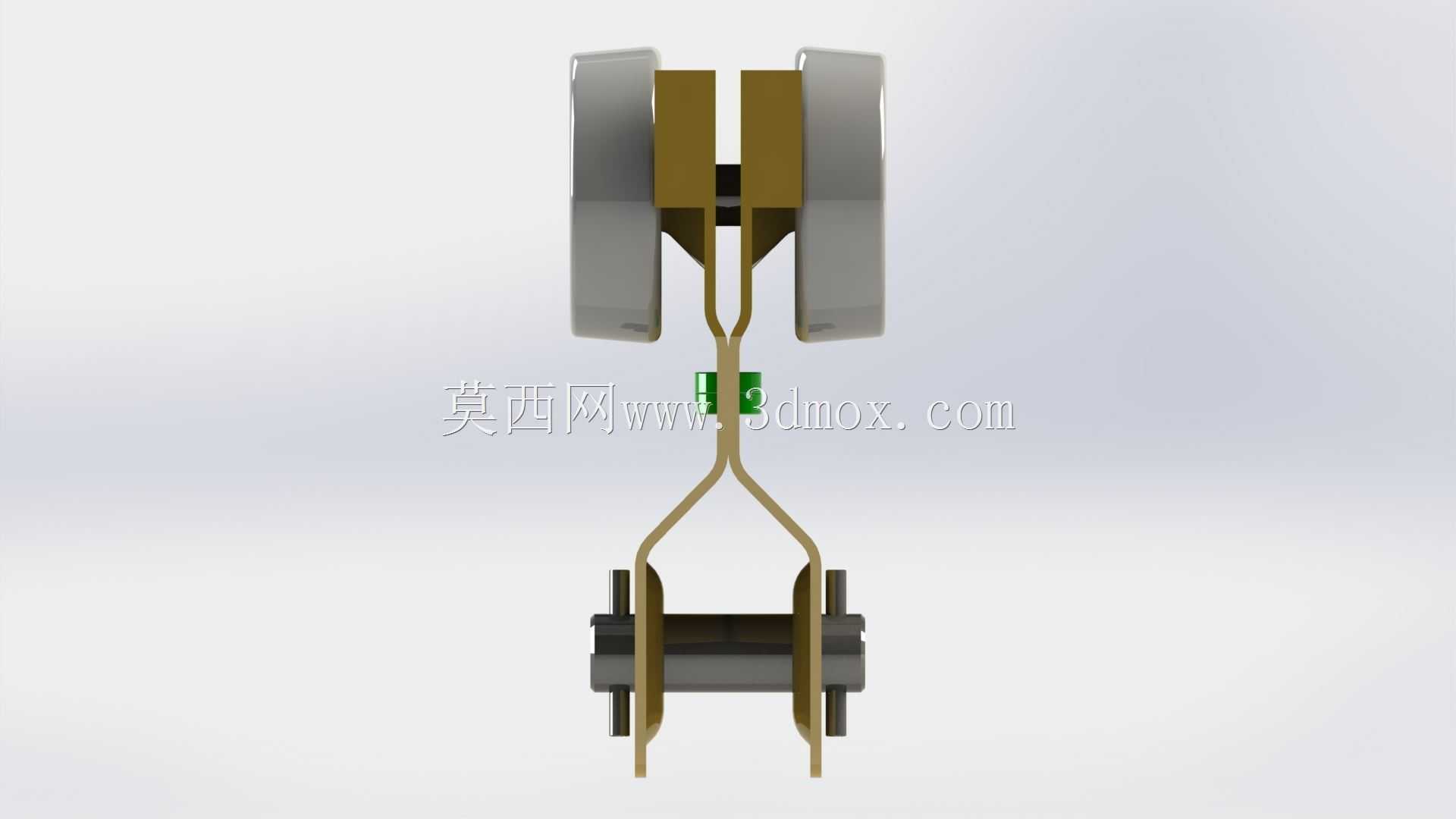

该轨道悬挂组件是轻型架空输送系统的核心承载行走部件，广泛应用于轻工生产流水线、仓储空中物料转运、涂装生产线吊挂输送、工位辅助吊装等场景，可沿预设的专用轨道做直线往复移动，承担挂载工件、工装吊具或轻型作业工具的载荷传递功能，替代传统地面输送的空间占用问题，充分利用车间上部空间完成物料的跨工位流转，适配多工序连续作业的生产布局需求。组件整体采用对称式四轮承载结构设计，四个带深沟球轴承的金属滚轮分两组对称布置在安装支架两侧，滚轮型面匹配标准轨道的接触面轮廓，行走过程中滚轮与轨道为滚动摩擦，运行阻力小、移动顺滑无卡滞，同时双侧四轮的布局可同时承受竖直方向的挂载载荷与水平方向的侧向偏移力，避免行走过程中出现脱轨、偏摆的问题，在挂载额定载荷的情况下仍能保持平稳的行走状态，不会出现晃动或卡顿。安装支架采用弯折成型的金属板材制作，上部设置滚轮安装位，下部预留挂载连接孔位与锁紧调节结构，可通过下部的螺栓结构快速挂载不同规格的吊具、挂钩或工件挂架，适配不同的挂载需求，支架上的镂空孔位既可以减轻组件自身重量，又能作为安装定位的基准孔，方便现场安装时的对位调整。设计过程中充分考虑了安装边界与适配性，滚轮的轮距与轨道的宽度匹配，支架上部的开口尺寸适配常用的轻型悬挂轨道截面，安装时无需额外加工适配配件，可直接卡入轨道完成组装，下部的挂载孔位采用通用的圆孔设计，可适配标准规格的螺栓连接件，无需定制专用连接件即可完成与吊具的对接。整体结构紧凑，安装后占用的竖直空间小，不会过多压缩轨道下方的作业空间，滚轮内置的轴承具备自润滑特性，日常使用无需频繁维护，可长时间保持稳定的行走性能，支架表面做防锈涂装处理，可适应涂装车间、仓储环境等不同工况的使用需求，避免长期使用出现锈蚀影响结构强度与运行顺畅度。
