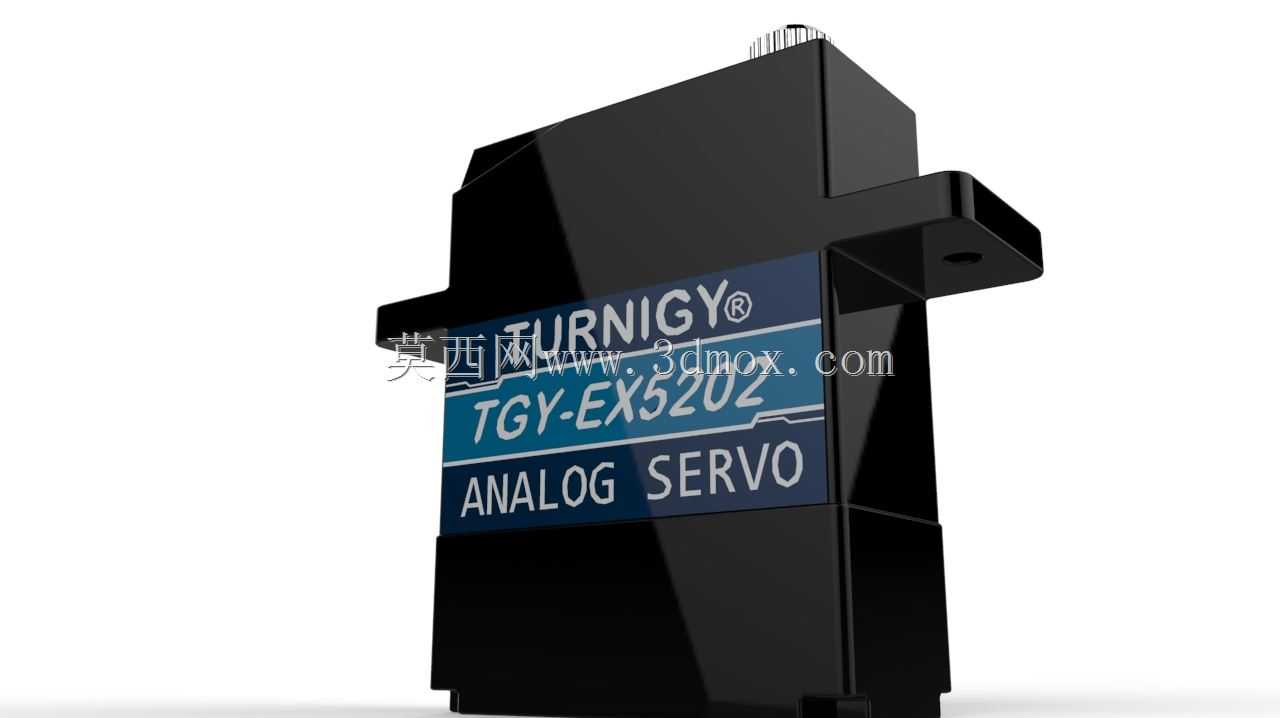

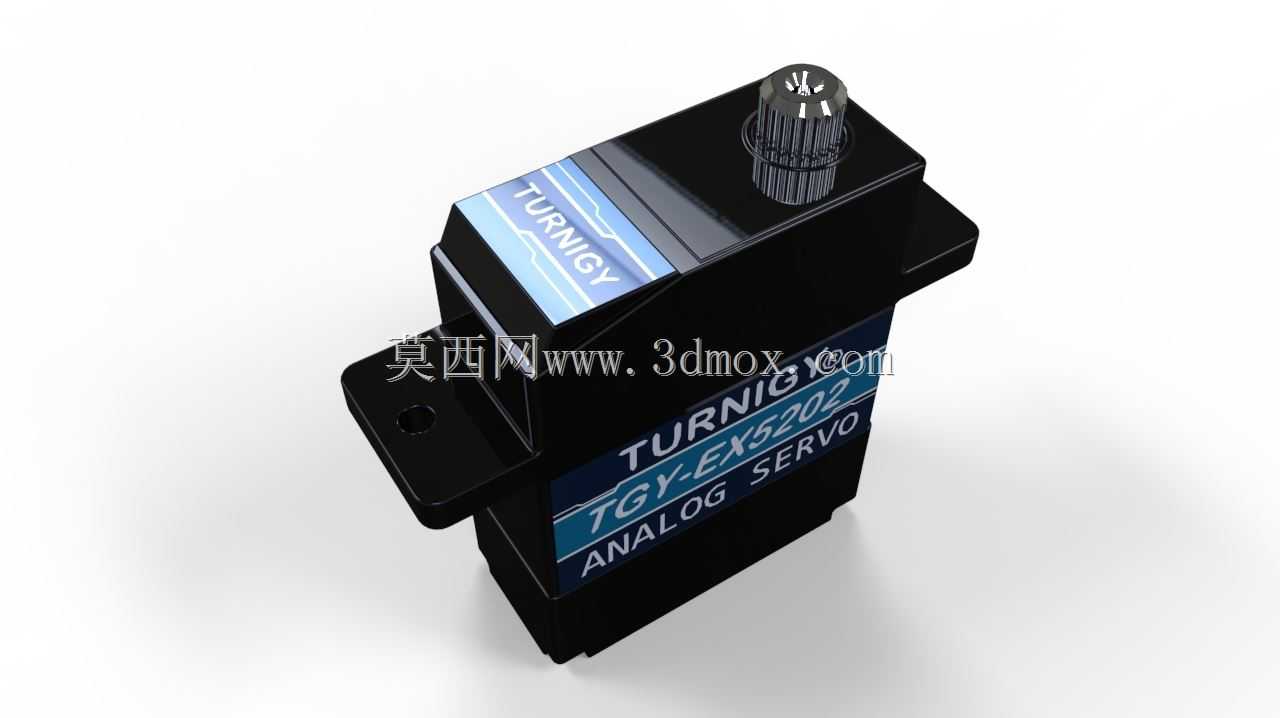

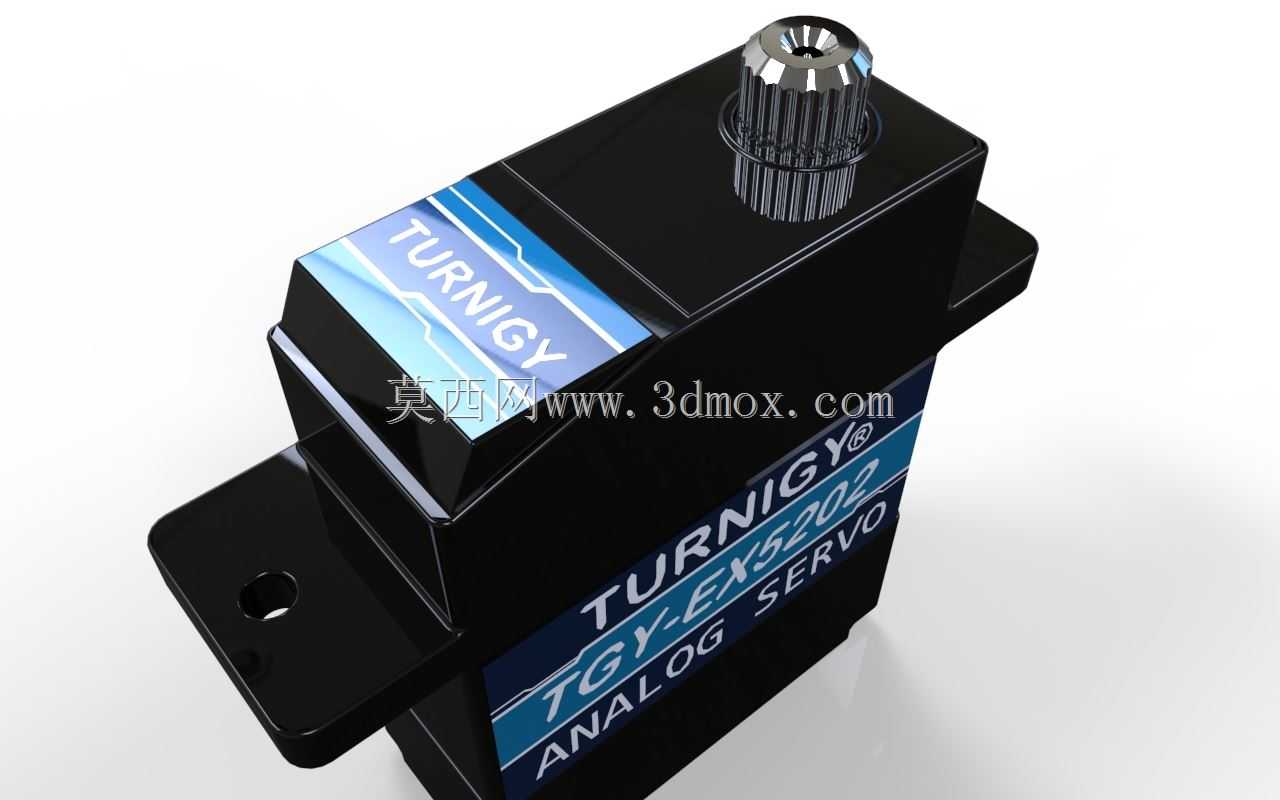

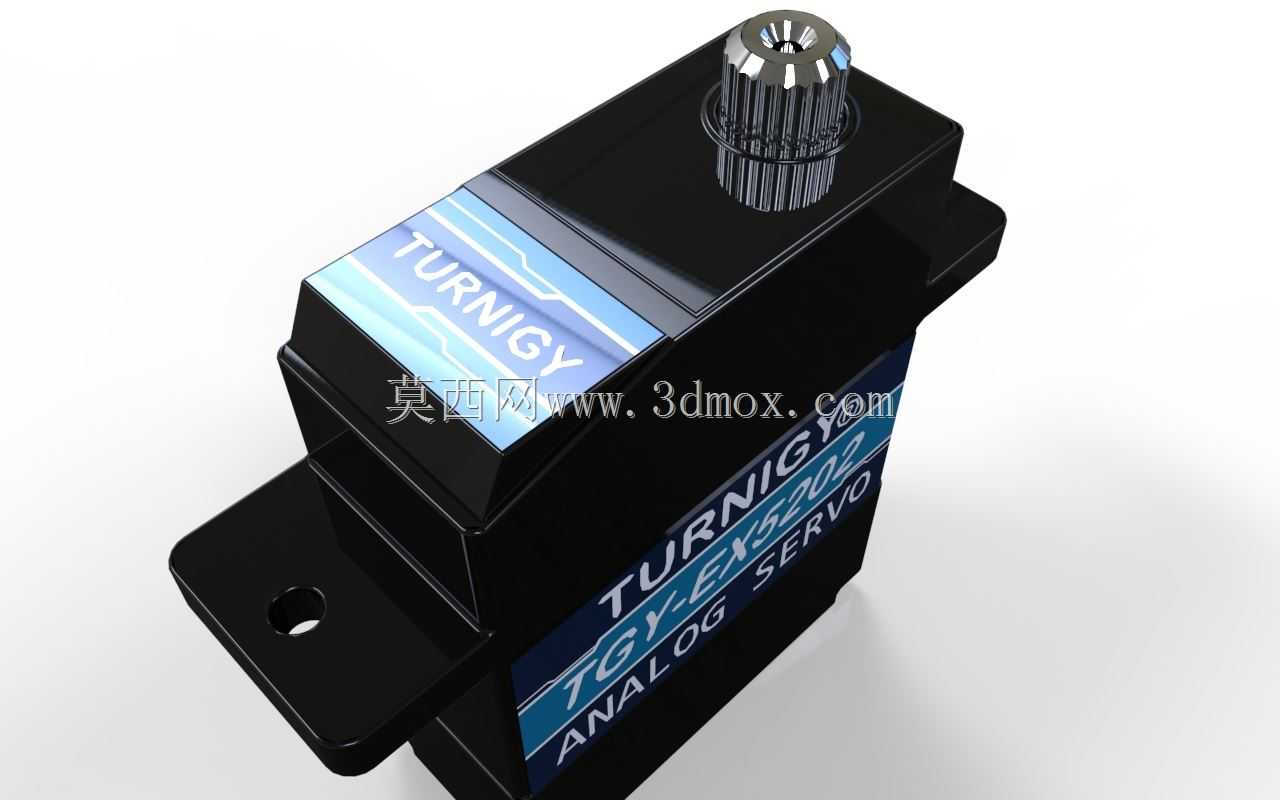

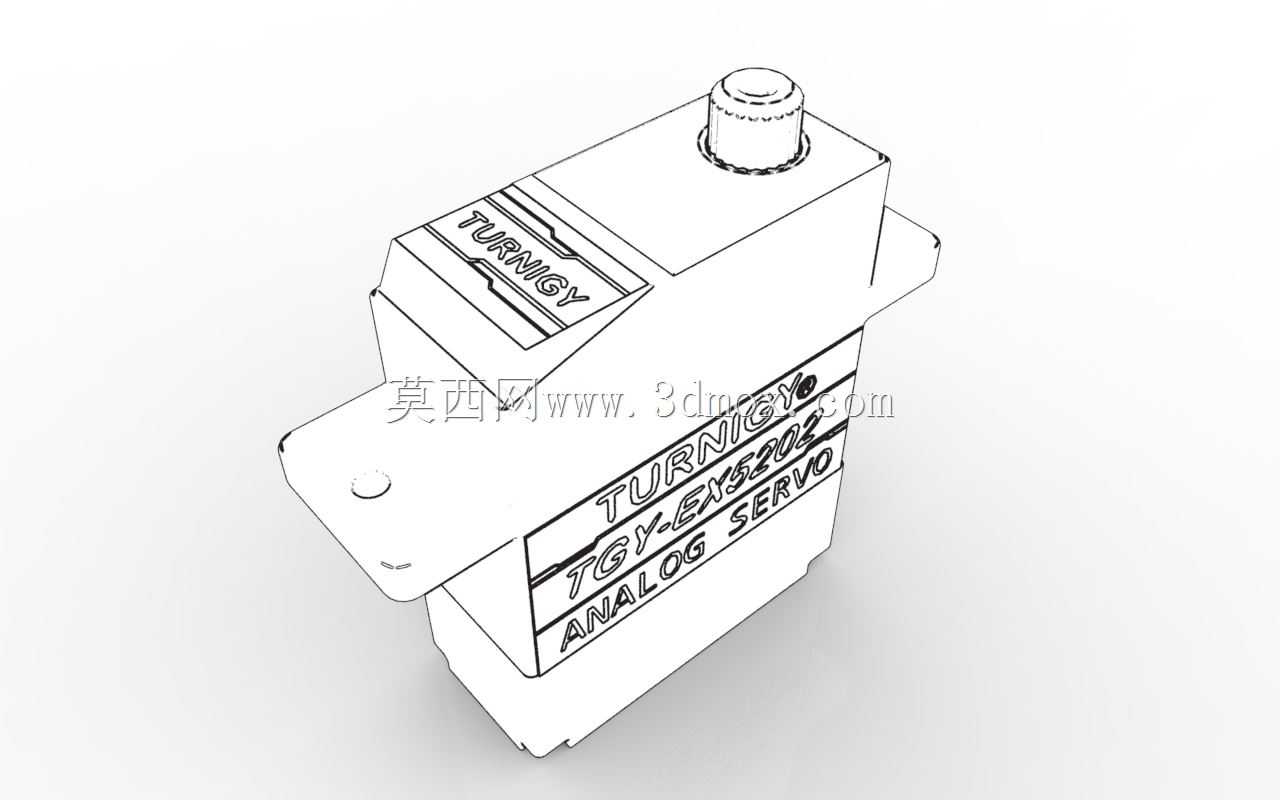

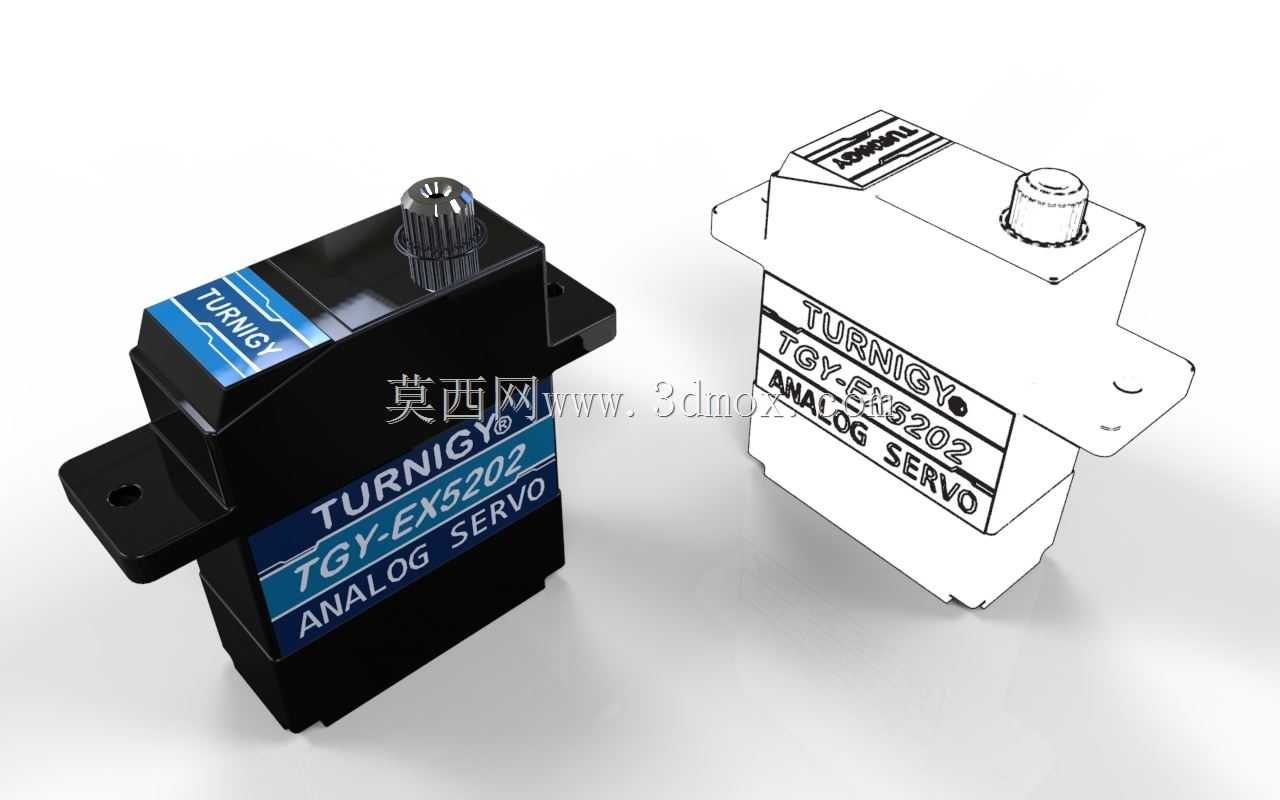

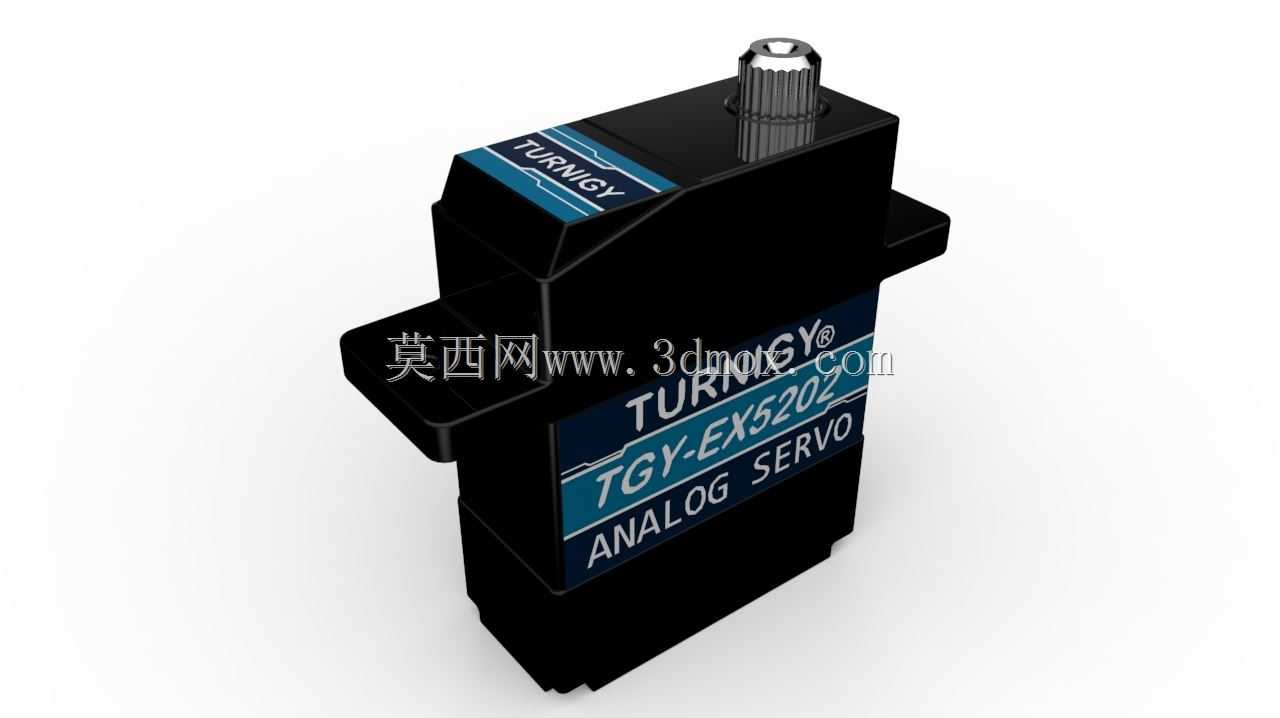

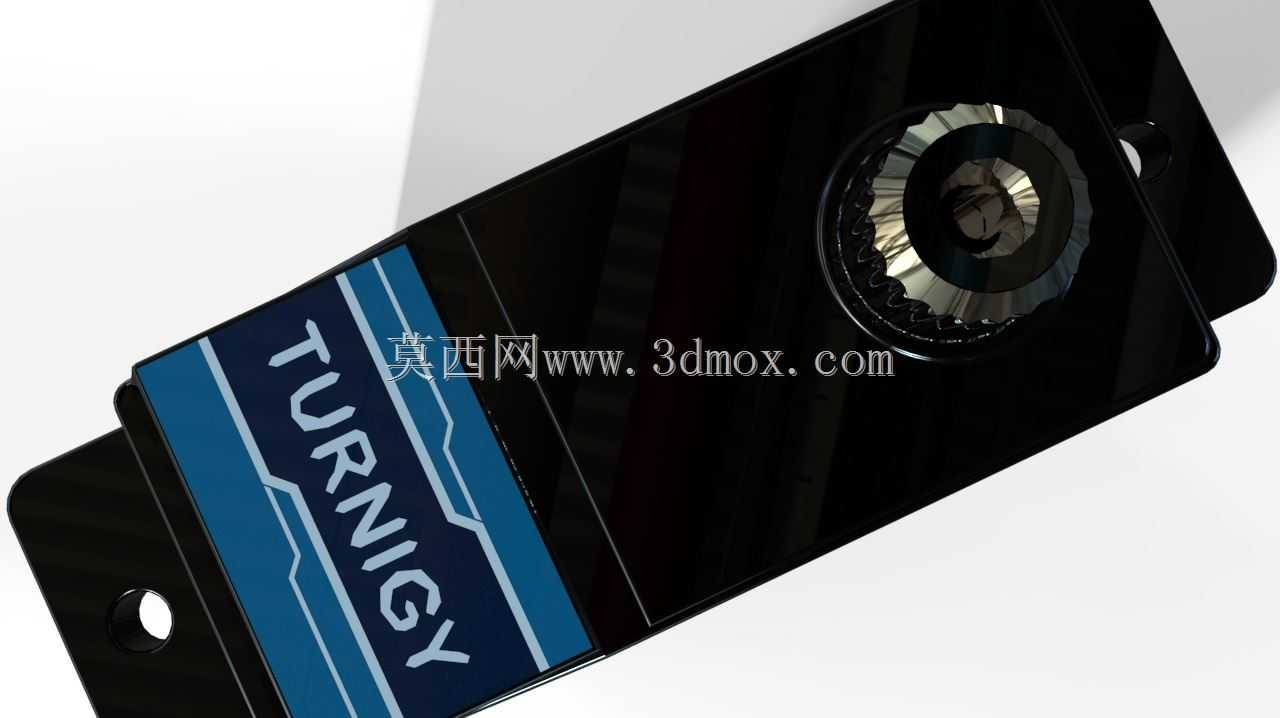

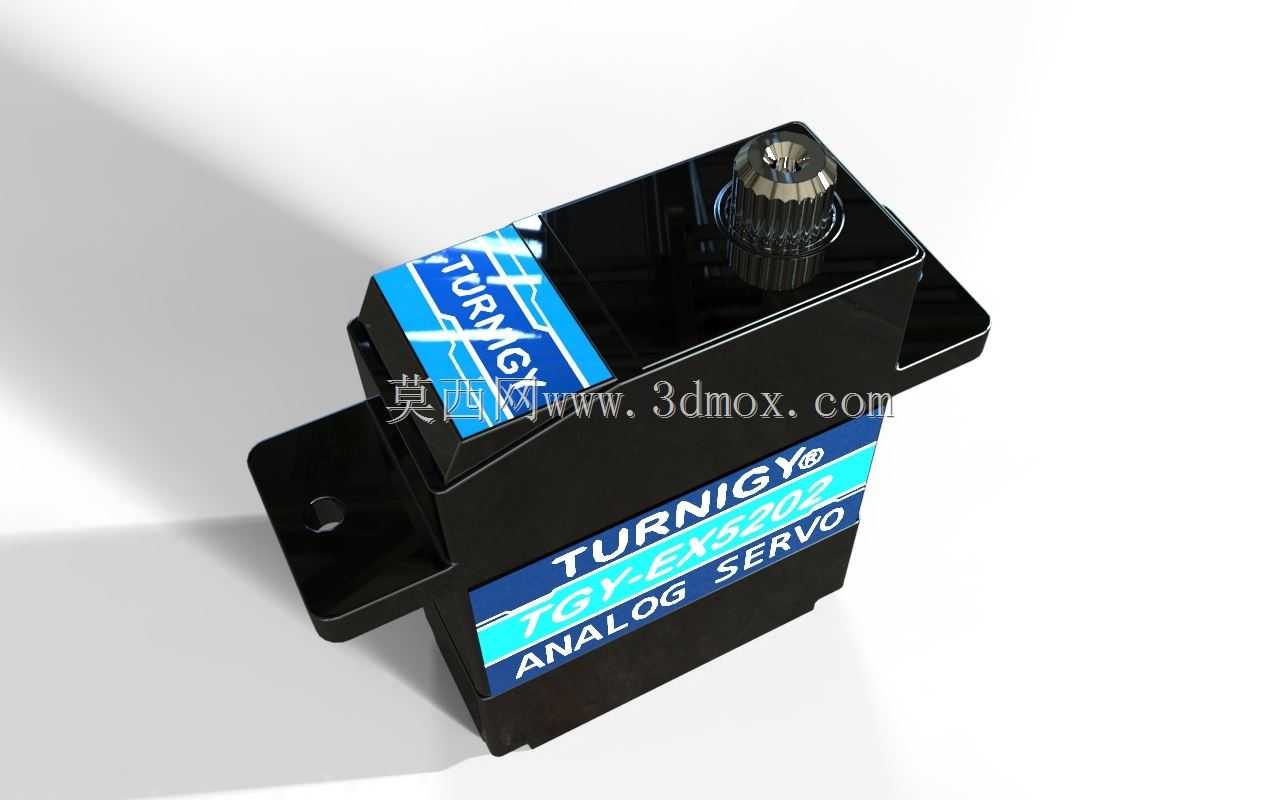

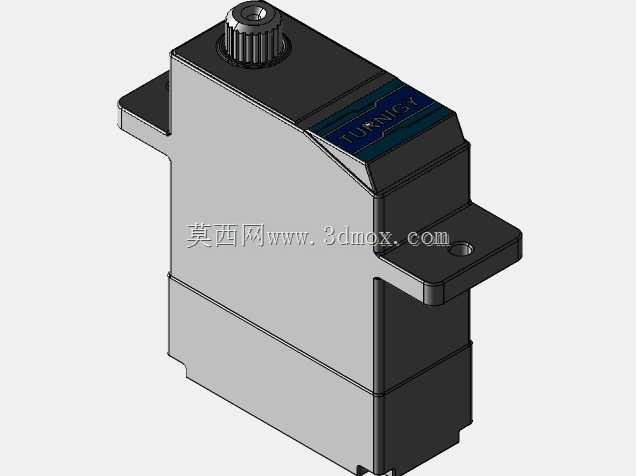

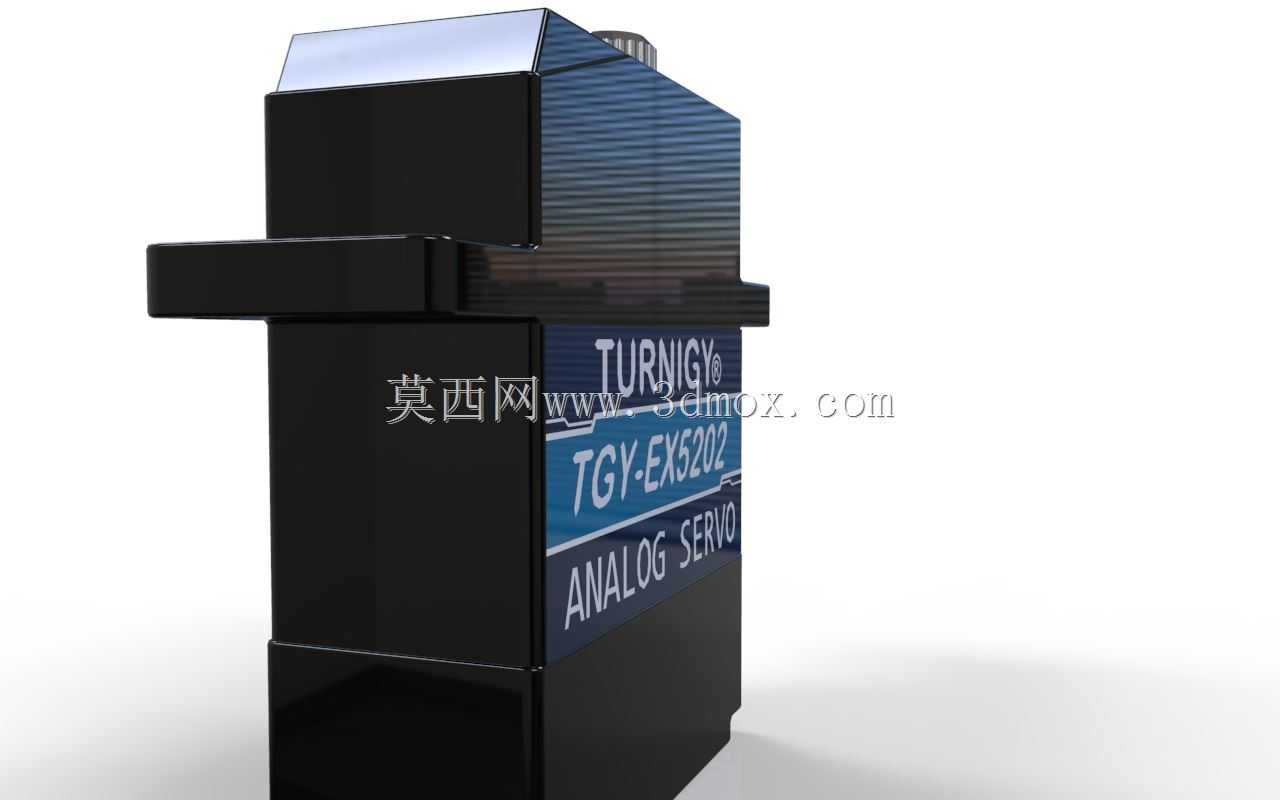

Turnigy模拟舵机高精度三维结构

这款模拟伺服舵机是航模、小型自动化执行机构领域应用十分广泛的动力执行部件，在固定翼航模的舵面控制、遥控车的转向与油门调节、小型机器人关节驱动、精密云台姿态调整等场景中，承担着将电信号转化为机械转角输出的核心作用，能够根据控制信号精准输出指定角度的偏转，带动负载完成预设的动作，是小型遥控运动装置里不可或缺的执行终端。从功能特性来看，这款舵机采用模拟控制逻辑，响应平顺，在中小负载工况下运行稳定性出色，金属齿轮组的配置大幅提升了传动结构的抗冲击能力与使用寿命，双滚珠轴承的输出轴设计有效降低了转动过程中的径向旷量，保证输出转角的精度，芯型电机的动力输出特性匹配舵机的常用工作区间，能够在短时间内输出足够的扭矩带动负载动作，JR型引线接头适配市面上绝大多数主流的遥控接收机与舵机控制器，无需额外改装接头即可直接接入控制系统使用。在设计思路上，这款舵机的结构布局充分考虑了小型化应用场景的安装限制，整体采用方正的壳体造型，两侧伸出带安装孔的固定耳，方便用户通过螺丝直接将舵机固定在安装基座上，壳体采用高强度工程塑料材质，在保证结构强度的同时尽可能控制整体重量，内部齿轮组、电机、控制电路板的排布紧凑合理，将内部空间利用率做到较高水平，输出轴位于壳体顶部居中位置，配套标准的舵机花键齿，能够兼容市面上通用的舵机摇臂、舵盘等配件，降低用户的配件适配成本。从安装边界与尺寸参数来看，舵机主体长宽高尺寸为23.3×9.4×26mm，整体体积小巧，能够嵌入空间十分有限的模型内部安装，固定耳上的安装孔位置符合微型舵机的通用安装孔距标准，用户在替换同规格舵机时无需重新打孔调整安装位，引线长度达到260mm，足够在多数模型内部完成布线连接，整体含引线与插头的重量仅12.4g，对于对重量十分敏感的轻量航模而言，能够尽可能降低整机负载，提升飞行操控的灵活性。在实际使用中，这款舵机的工作电压覆盖4.8V到6V区间，适配常见的航模电池供电规格，4.8V供电下空载转动60度仅需0.12秒，带2.4Kg·cm负载时也能保持稳定的扭矩输出，6V供电下空载转速提升至0.10秒每60度，扭矩可达2.8Kg·cm，能够满足多数小型模型的舵面操控、动作执行需求，金属齿轮的配置也让它在承受频繁的正反转冲击、小幅过载时不易出现扫齿故障，相比塑料齿轮舵机的耐用性有明显提升，兼顾了轻量化、高精度与耐用性的使用需求。
