卧式承压储油罐体结构设计方案

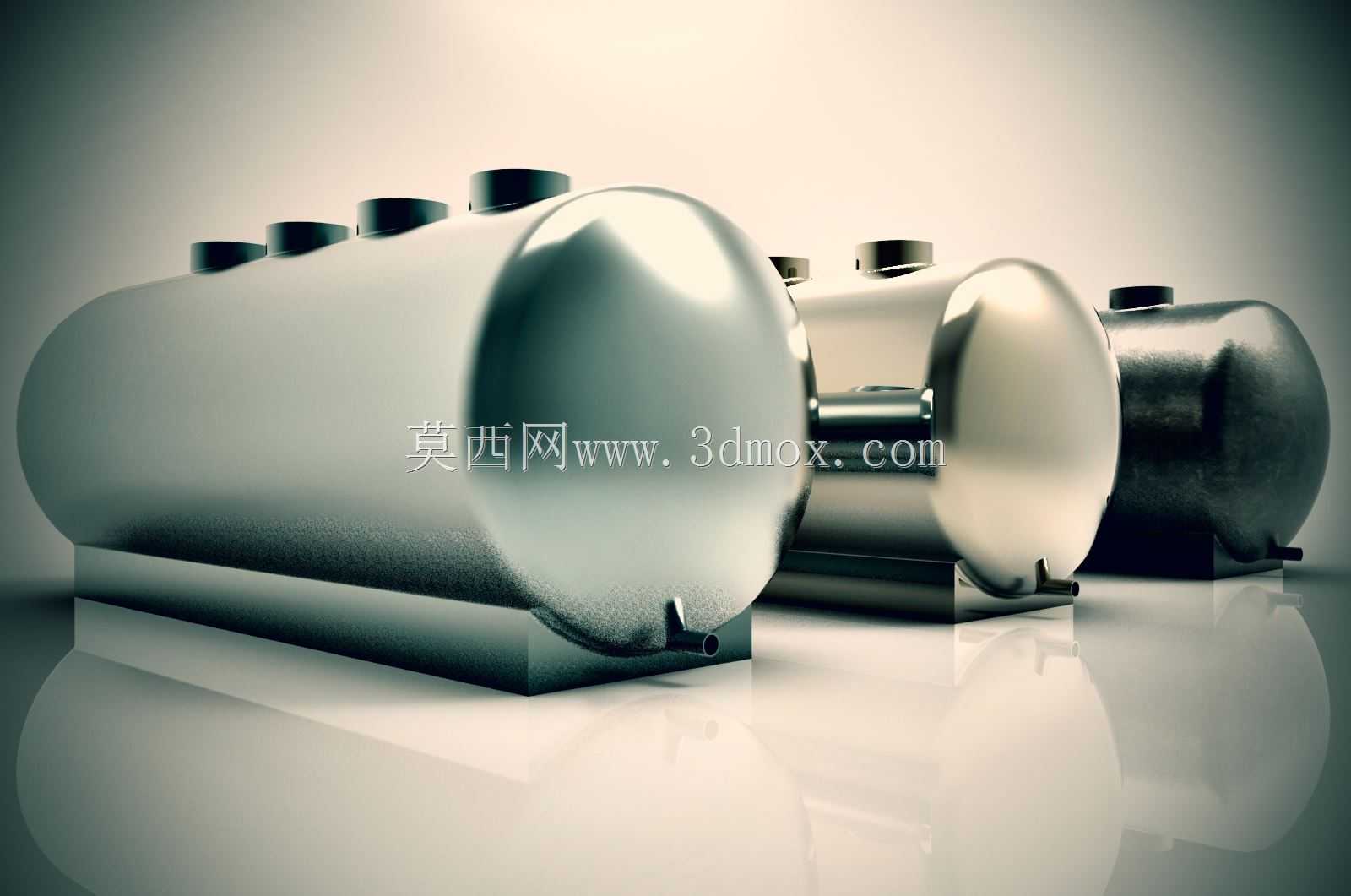

　　这类卧式承压储油罐体，多应用在燃油中转场站、工业生产供油系统、移动动力设备配套储油单元中，核心作用是在带压工况下稳定存储燃油类介质，避免介质挥发、泄漏，同时保障供油过程的压力稳定性。不同于常压储油容器，该类罐体的设计首先要考虑承压状态下的结构可靠性，实际工况中，罐体长期承受内部介质静压力、输送过程中的动态压力波动，还有环境温度变化带来的热胀冷缩应力，一旦结构强度冗余不足，罐体焊缝、封头过渡位置很容易萌生裂纹，极端情况下会出现介质泄漏甚至罐体破裂的风险。从结构设计角度看，罐体主体采用圆柱形筒体搭配标准椭圆形封头的结构形式，这种结构的优势在于筒体环向应力分布均匀，椭圆形封头可以平滑过渡筒体端部的应力集中区域，

　　相比平盖封头能大幅降低端部的结构应力，减少壁厚冗余量。筒体顶部设置的多个接管接口，分别对应进油、出油、排气、液位检测、安全泄压等不同功能，接口位置的排布避开了筒体的主应力集中区域，接管与筒体的连接位置采用补强结构，抵消开孔带来的筒体强度削弱。罐体底部设置的支撑鞍座，是安装固定的核心结构，鞍座的包覆角度、支撑间距需要匹配罐体的总长与总重，安装时要保证两个鞍座的水平度偏差在允许范围内，避免额外的安装附加应力作用在筒体上。设计过程中，壁厚的确定需要结合罐体的额定工作压力、介质腐蚀性、材料许用应力综合计算，既要保证足够的强度余量应对极限载荷下的应力变化，也要避免壁厚过大造成材料浪费、整体自重过高的问题。封头与筒体的连接采用全焊透对接焊缝，

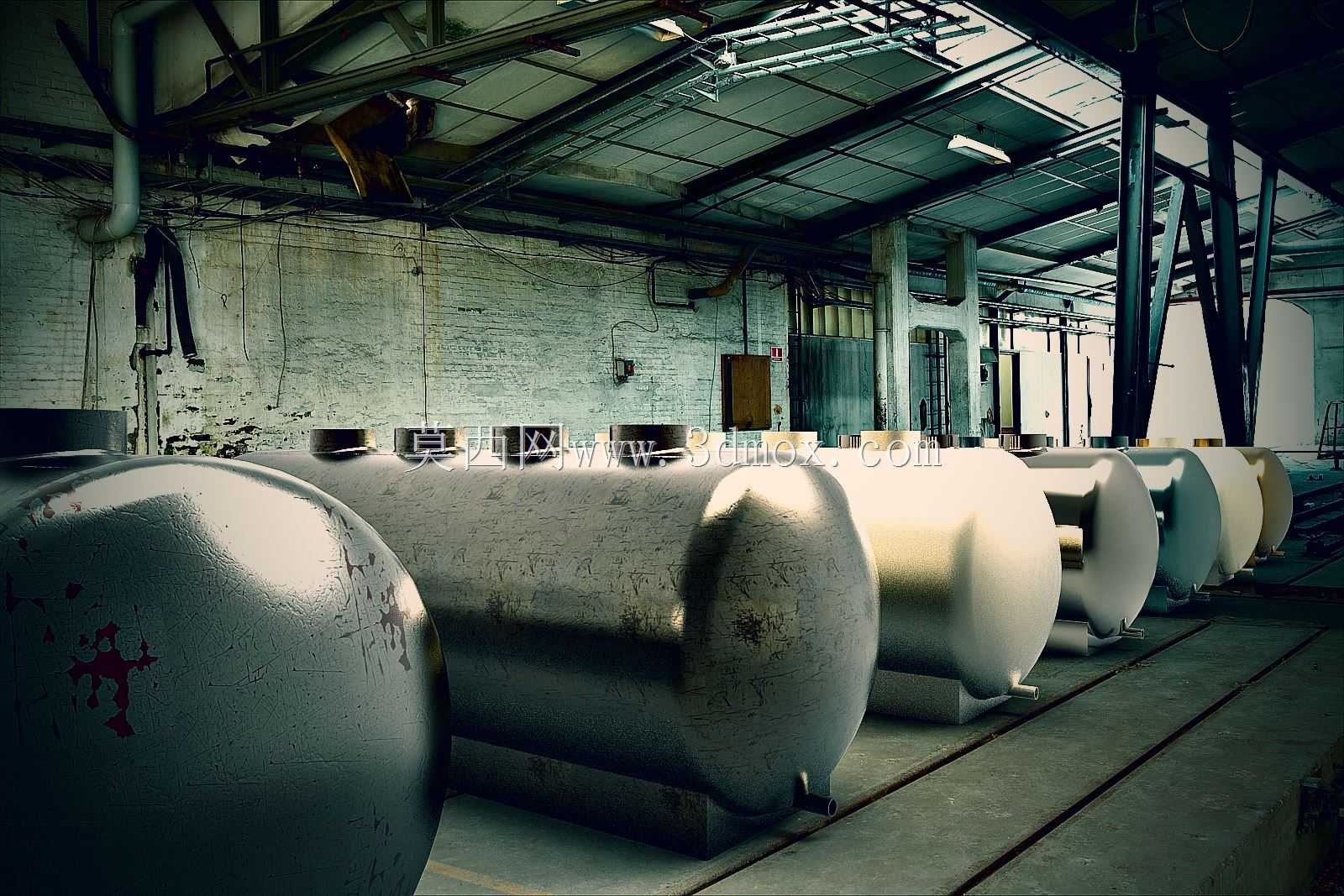

　　焊接后需要做相应的无损检测，消除焊接缺陷带来的开裂风险。罐体的外表面预留了防腐处理的工艺余量，实际应用中会根据使用环境做对应的防腐涂层，应对户外或者工业环境下的腐蚀影响。这类罐体的外形尺寸设计需要匹配安装场景的空间边界，比如配套固定场站使用时，要预留出顶部接管的操作空间、底部鞍座的固定安装空间，侧面要留出液位检测、阀门操作的维护空间；如果是配套移动设备使用，还要控制罐体的整体长宽高尺寸，适配设备的安装车架边界，同时控制自重避免影响整体载荷分布。在细节设计上，罐体底部设置的排污接口，可以定期排出罐底沉积的杂质与积水，避免杂质混入供油管路造成下游设备故障；顶部的安全泄压接口可以在罐内压力超限时自动泄放压力，保障运行安全。

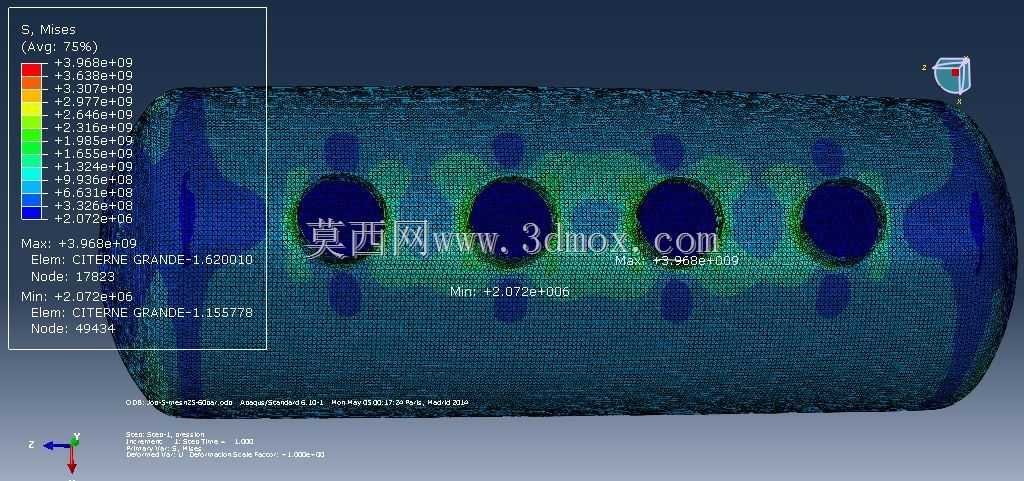

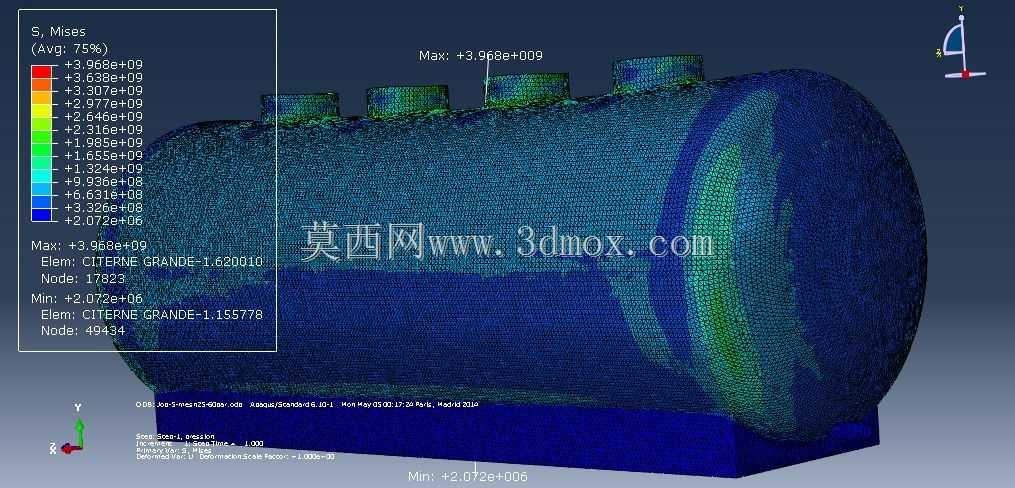

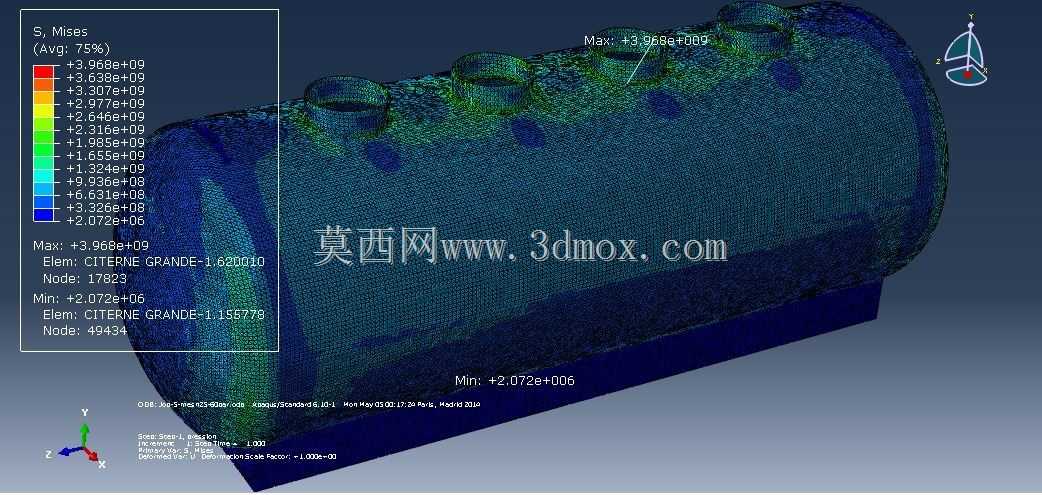

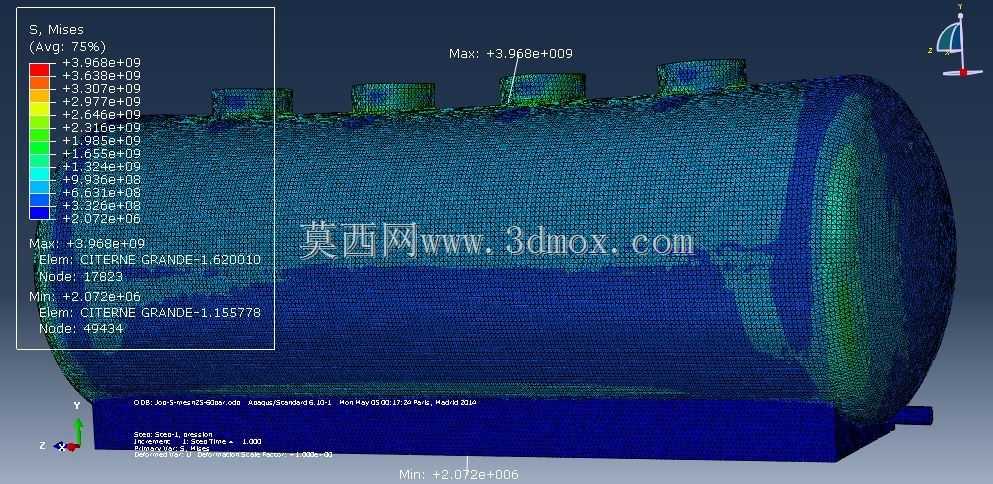

　　整个结构的建模过程中，需要重点校验封头与筒体过渡位置、开孔接管位置、鞍座支撑位置的应力分布，通过结构仿真模拟不同工况下的应力变化，调整局部壁厚或者补强结构，确保各个位置的应力值都在材料许用范围内，避免长期运行过程中出现疲劳裂纹。
