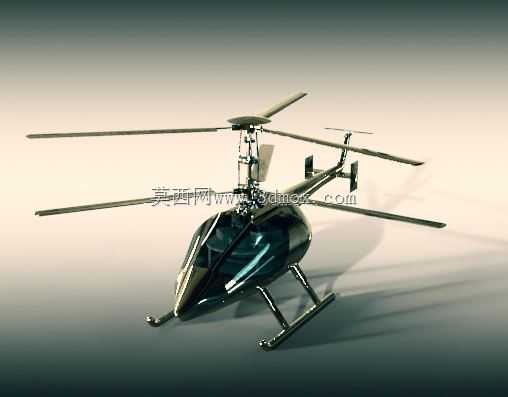

共轴反转双旋翼直升机结构建模

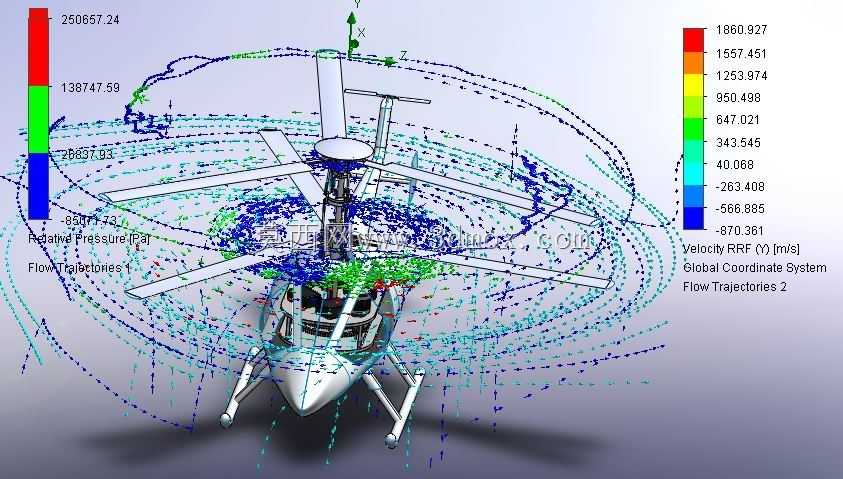

　　本次建模的对转旋翼构型直升机，核心应用场景覆盖低空短途通勤、复杂地形物资投送、应急搜救作业等领域，相较于常规单旋翼带尾桨的直升机，该构型省去了尾桨传动结构，既降低了尾桨触障、尾桨失效带来的飞行风险，也能在同等发动机功率输出下提升旋翼气动效率，缩短整机长度，更适合在林间、城市楼宇间、舰船甲板等狭小起降空间作业。从实际用途来看，该构型可根据载荷需求调整旋翼直径与动力匹配，既可以做小型侦察用无人飞行平台，也可放大为载人运输机型，尤其适合高海拔区域作业，对转旋翼的扭矩自平衡特性能够抵消单旋翼带来的机身偏转力矩，不需要额外消耗功率驱动尾桨，悬停效率较常规构型提升15%到20%左右。设计过程中首先围绕旋翼系统的运动干涉做边界校核，

　　上下两副旋翼的桨叶安装角、旋转平面间距经过反复调整，避免大桨距操纵时上下桨叶出现打桨风险，桨毂部分采用铰接式结构建模，还原了水平铰、垂直铰与轴向铰的装配关系，能够直观呈现周期变距、总距操纵时的桨叶运动轨迹。机身部分采用流线型截面设计，前部为驾驶舱区域，预留了航电设备、操纵机构的安装空间，中部为载荷舱，可根据任务需求搭载燃油箱、任务设备或乘员座椅，尾部采用简化的垂尾与平尾结构，用于前飞状态下的航向与俯仰稳定，不需要承担抵消旋翼扭矩的功能，因此尾翼结构尺寸较常规直升机更小。外形尺寸方面，建模时严格控制旋翼旋转直径与机身宽度的比例，整机宽度不超过旋翼直径的五分之一，保证侧向气动阻力处于合理区间，起落架采用滑橇式结构，

　　安装位置位于机身重心正下方，预留了足够的缓冲行程，硬着陆时能够吸收大部分冲击载荷，同时避免起降过程中起落架与机身下部设备发生干涉。建模过程中对旋翼轴的同心度做了重点约束，上下旋翼的驱动轴采用套轴结构，内轴驱动下旋翼、外轴驱动上旋翼，两者旋转方向相反，传动系统的布置沿着机身纵轴排布，尽可能将整机重心控制在旋翼轴中心线上，减少飞行过程中的配平阻力，机身蒙皮的分块也按照实际航空制造的工艺拆分，预留了维护口盖的安装位置，方便后续做结构细化或者工程仿真时直接调用对应模块。
