汽车油箱导轨泄漏检测设备结构设计

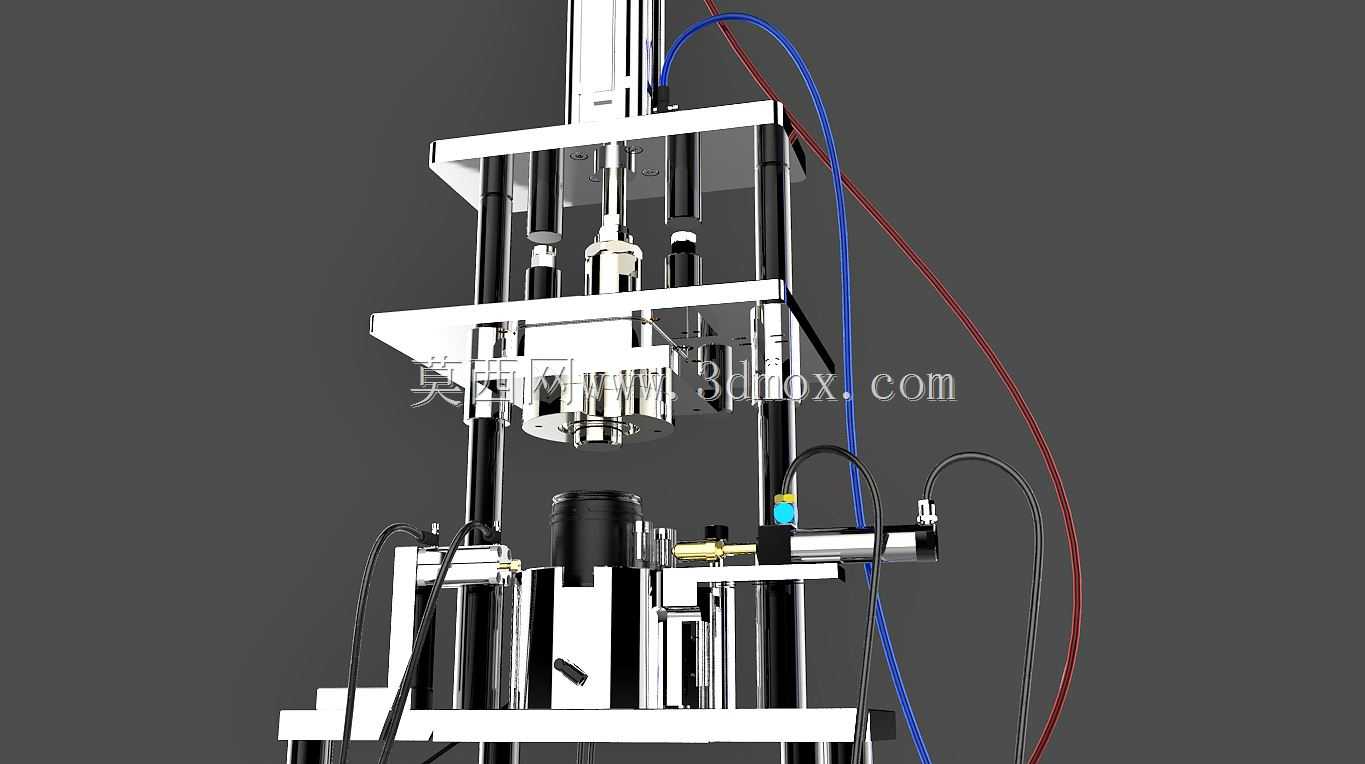

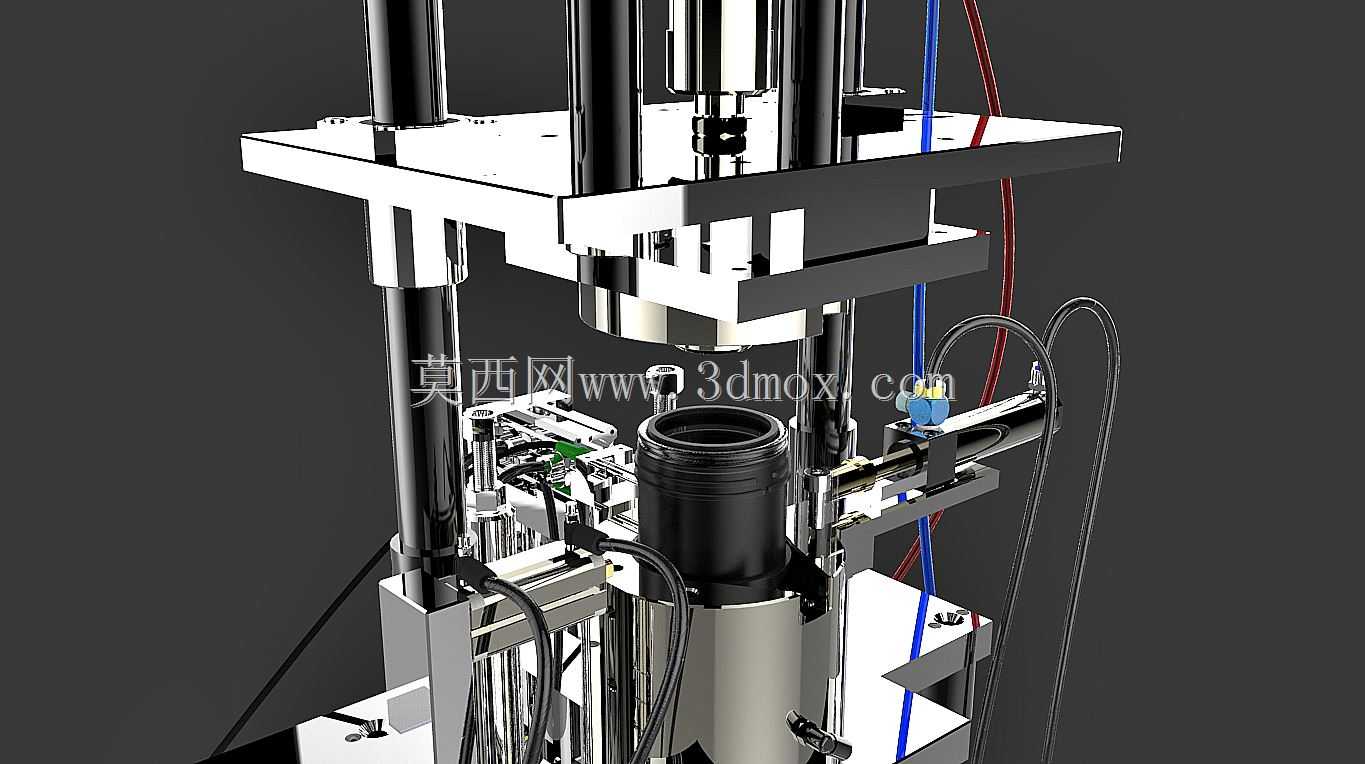

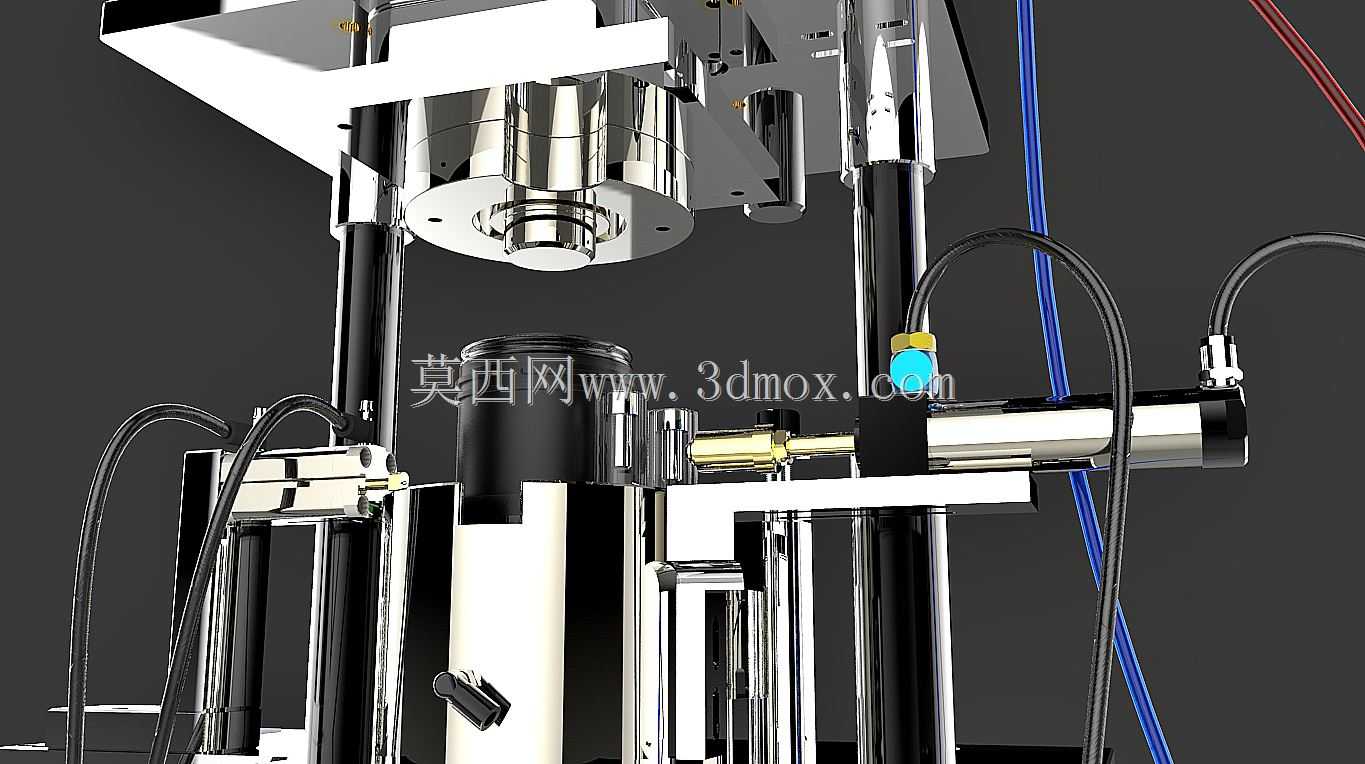

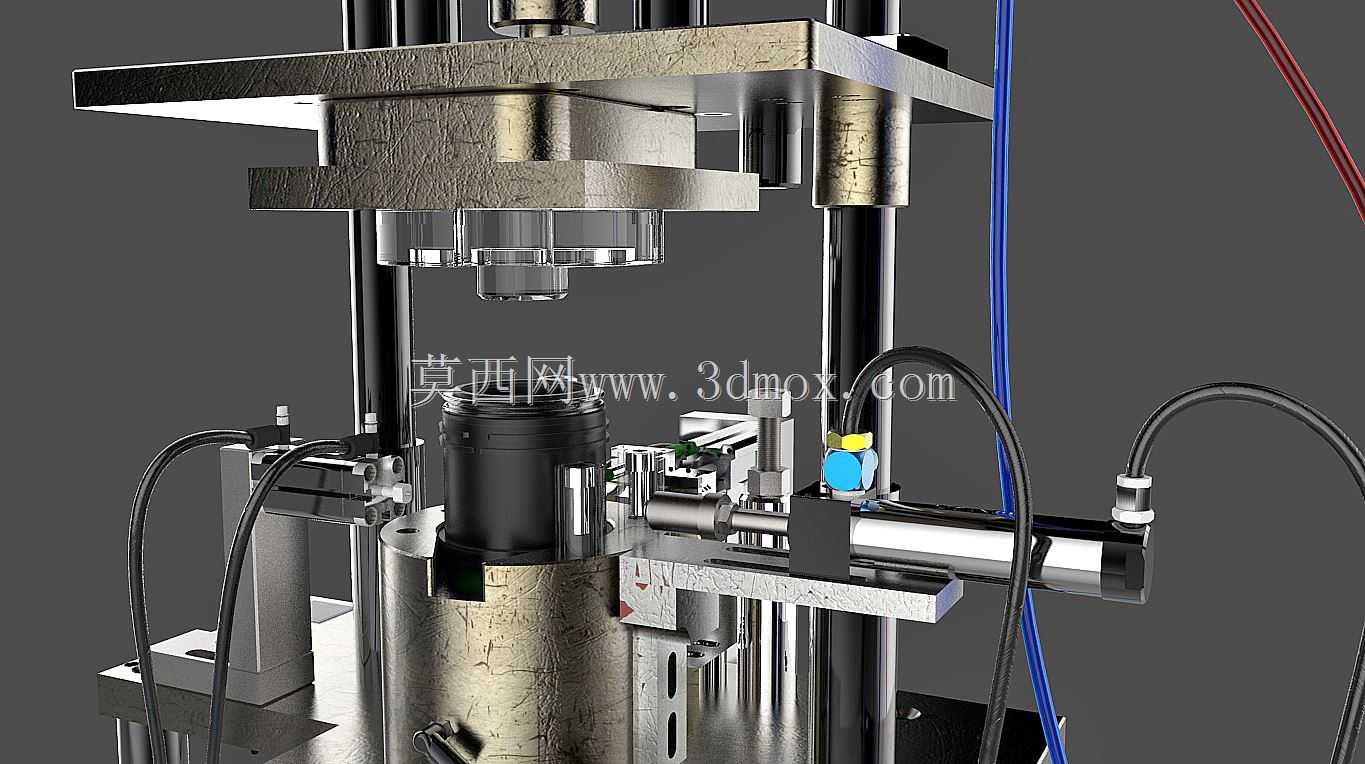

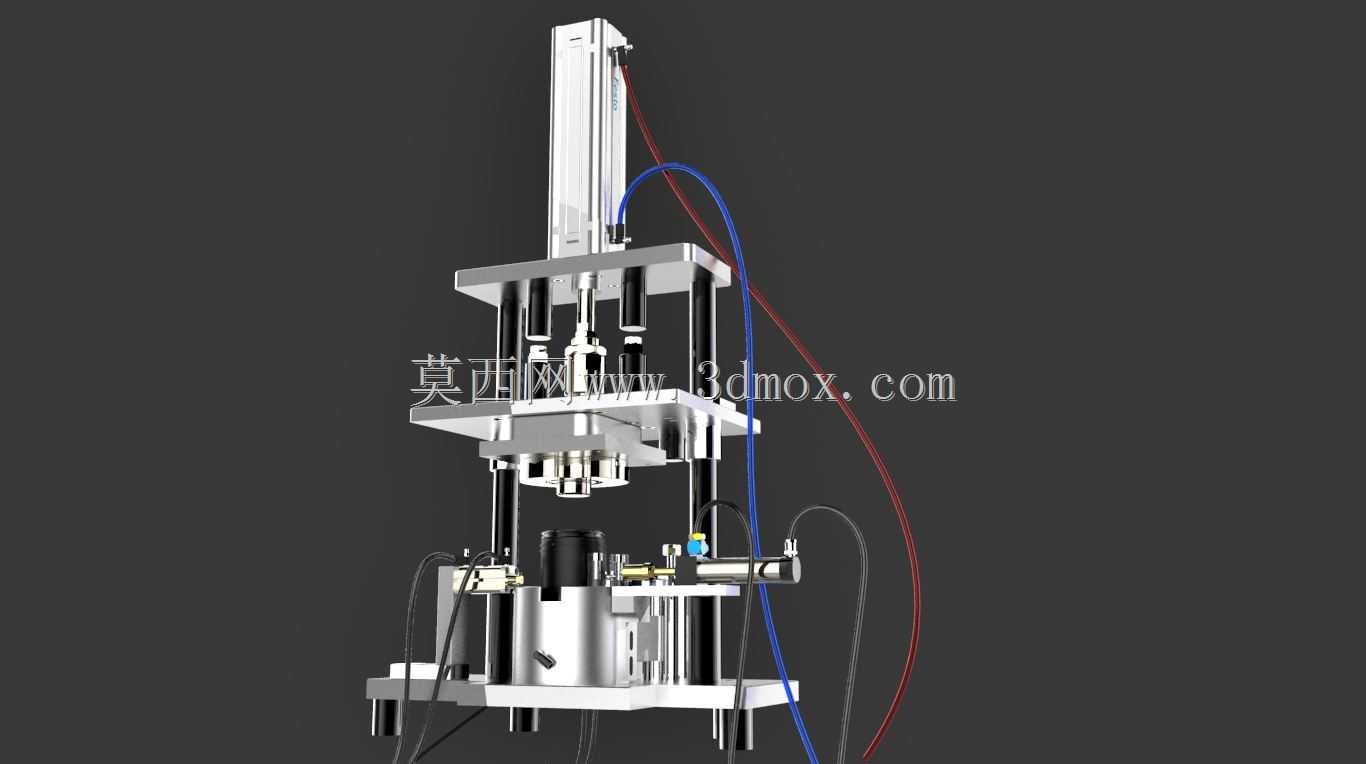

这套检测设备主要面向汽车燃油供给系统零部件生产环节的终检工序，针对油箱导轨焊接、装配完成后的密封性能验证场景开发，替代传统浸水式人工检漏的低效作业模式，适配生产线旁在线检测的节拍要求，可完成工件装夹、密封压合、充气保压、泄漏判定、松夹卸料的全流程动作。设备采用立式四柱导向的承载框架结构，四根镀铬导柱垂直固定在底部安装基座上，上压板通过直线轴承与导柱配合实现上下滑动，驱动单元布置在上压板顶部中心位置，压合行程根据待检测油箱导轨的高度尺寸预留足够操作空间，装夹区域的开口尺寸满足不同规格导轨的上下料避让需求，底部工装定位座按照工件的外形轮廓做仿形支撑设计，定位销与工件上的装配孔位精准匹配，避免装夹过程中出现工件偏移导致的密封面错位。设备的气路管线沿导柱侧面和框架型材的走线槽规整布置，正压充气管路连接至工件的各接口位置，密封接头采用快换式结构，可根据不同型号导轨的接口尺寸快速更换适配接头，检测压力传感器集成在气路分支上，可实时反馈保压阶段的压力变化数据，配合电控系统完成泄漏量的自动判定。设计过程中重点考量了压合过程的受力均匀性，上压板的压头位置对应工件的密封端面，压合面镶嵌弹性密封垫，避免刚性压合造成工件表面损伤，同时保证密封端面的压紧力均匀分布，防止保压阶段出现气体从密封面泄漏的误判情况。设备的安装基座预留了与生产线输送线对接的固定孔位，整体外形尺寸控制在生产线旁工位的允许占地范围内，侧面预留维护窗口，方便日常对气路元件、导向部件进行检修保养，设备的操作高度符合人体工程学要求，操作人员站在设备正面即可完成工件取放、按钮操作的全部动作，无需额外垫高或俯身作业。
