重型工件翻转焊接用滚轮旋转支撑装置

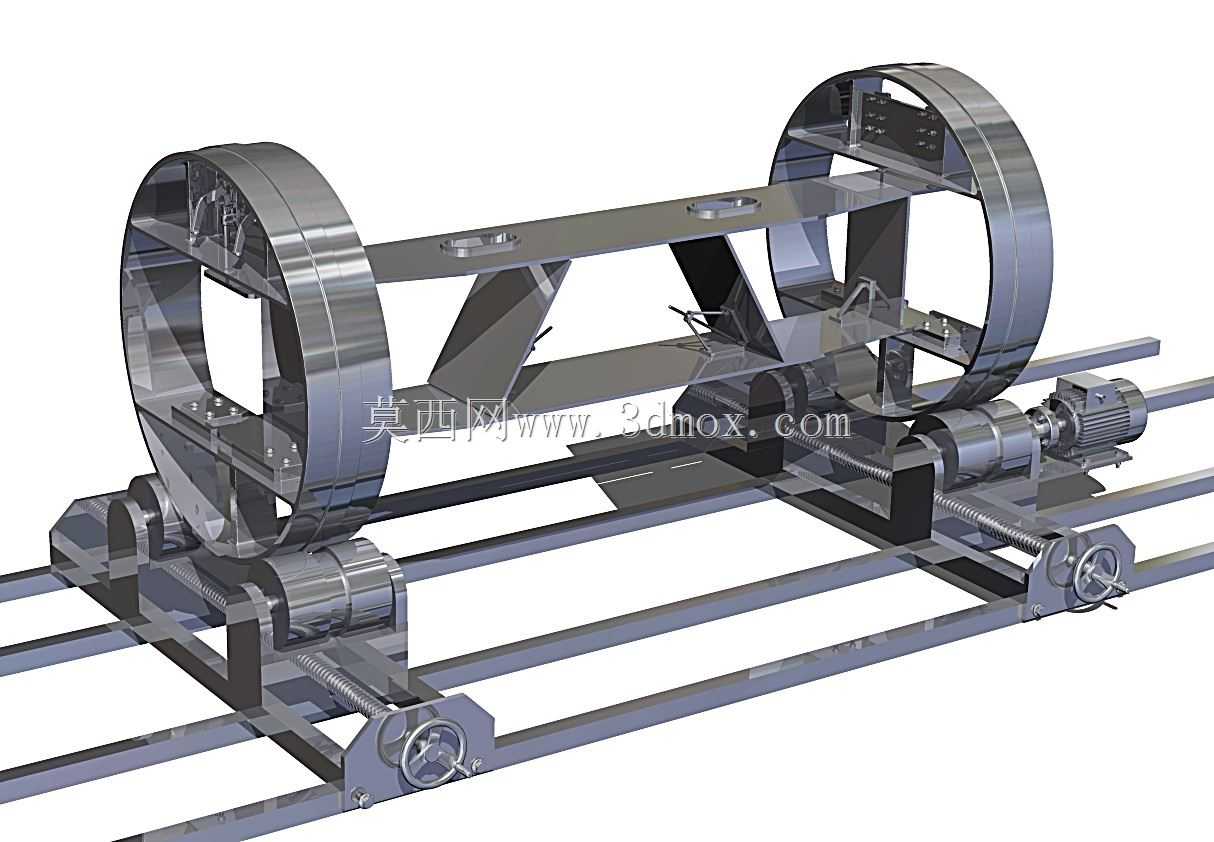

该装置主要面向重型金属构件焊接加工场景，在桥梁钢构、重型压力容器、大型机架焊接生产环节中，承担工件的承托与周向旋转作业，解决大尺寸环形、长筒类重型工件人工翻转难度大、焊接工位调整效率低的痛点，可配合自动焊接机头实现环缝的连续焊接作业，也可辅助人工焊接时快速调整焊缝朝向，让操作人员始终处于舒适的平焊工位，大幅降低仰焊、立焊的作业难度与焊接缺陷产生概率。装置主体采用双组环形滚轮承托结构，两组承托滚轮通过中间的桁架式连接梁形成稳定的承托框架，整体框架坐落在底部可调式导轨基座上，可根据待加工工件的直径、长度调整两组滚轮的间距，适配不同尺寸规格的重型工件。底部导轨基座配备丝杠调节机构与手轮操作端，操作人员无需借助额外起重设备即可手动调整承托间距，调节过程平稳无卡滞，调整到位后可通过锁紧结构固定位置，避免作业过程中出现移位。驱动端配备减速传动组件，动力通过滚轮与工件表面的摩擦力传递给待加工工件，可实现工件的匀速周向旋转，旋转速度可根据焊接工艺要求匹配调整，保证环缝焊接过程中焊枪与焊缝的相对速度稳定，保障焊缝成型均匀一致。设计过程中充分考虑重型工件的承重需求，承托滚轮采用厚壁钢板卷制焊接后加工成型，滚轮表面做耐磨处理，避免长期承重摩擦出现表面凹陷损伤工件；中间连接梁采用型钢焊接的桁架结构，在保证整体结构刚性、减少承重变形的前提下，尽可能降低设备自身重量，方便设备的移位与安装。底部导轨采用标准重型导轨型材，安装时需保证两组导轨的平行度误差控制在允许范围内，设备整体安装边界可根据加工工件的最大长度拓展导轨长度，常规配置下可适配直径范围0.8米至2.5米、单重5吨以内的筒类、环形工件，设备安装时无需做特殊地基处理，放置在平整的硬化车间地面即可投入使用，也可配合车间起重设备完成工件的上下料作业。装置的所有传动部位均做安全防护设计，避免焊接飞溅、金属碎屑进入传动结构造成卡滞，日常维护仅需定期对传动丝杠、轴承部位加注润滑脂即可，维护成本低廉，可长期在焊接车间的多尘、高温飞溅环境下稳定运行。
