汽车防火墙焊接工位移料检验工装

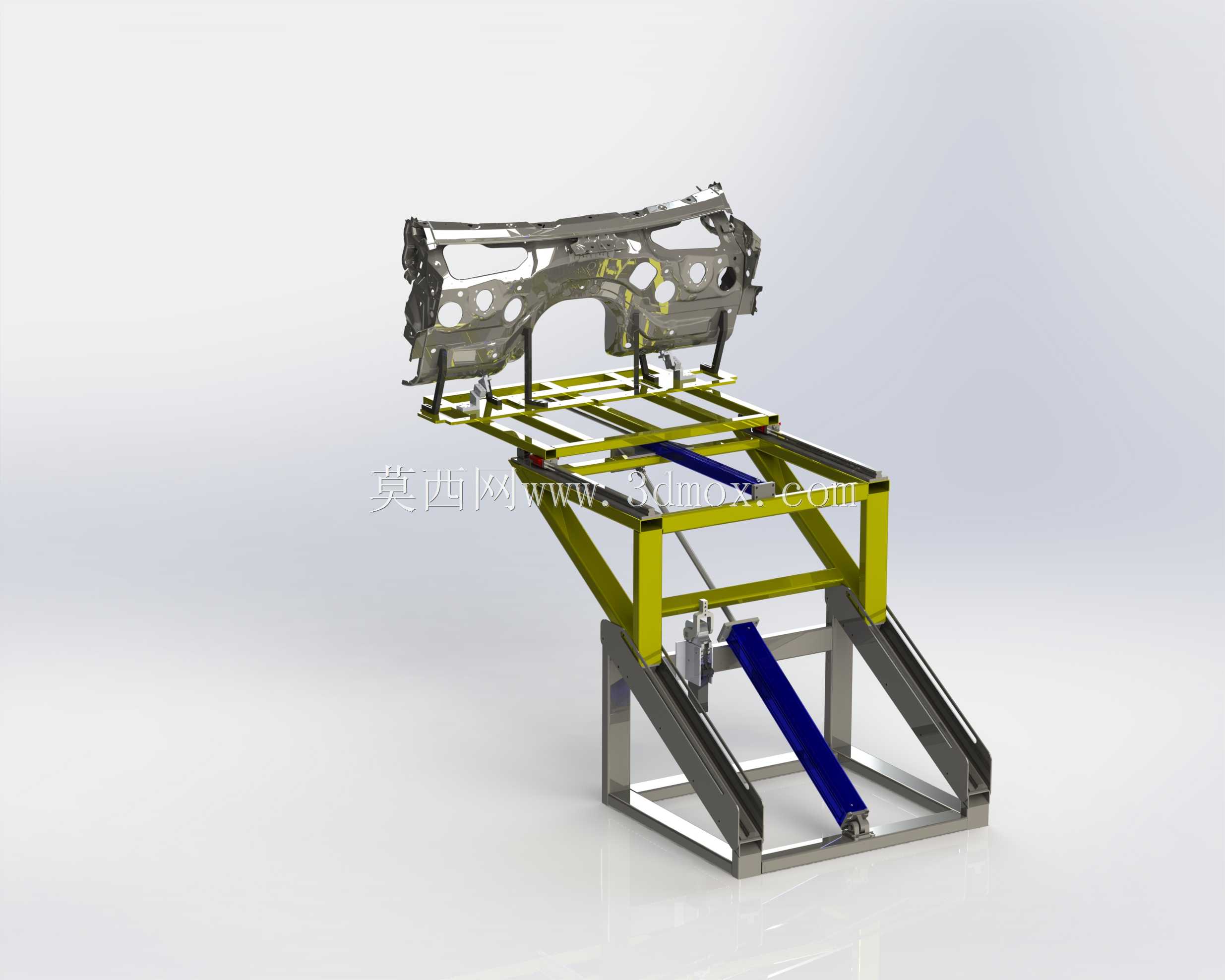

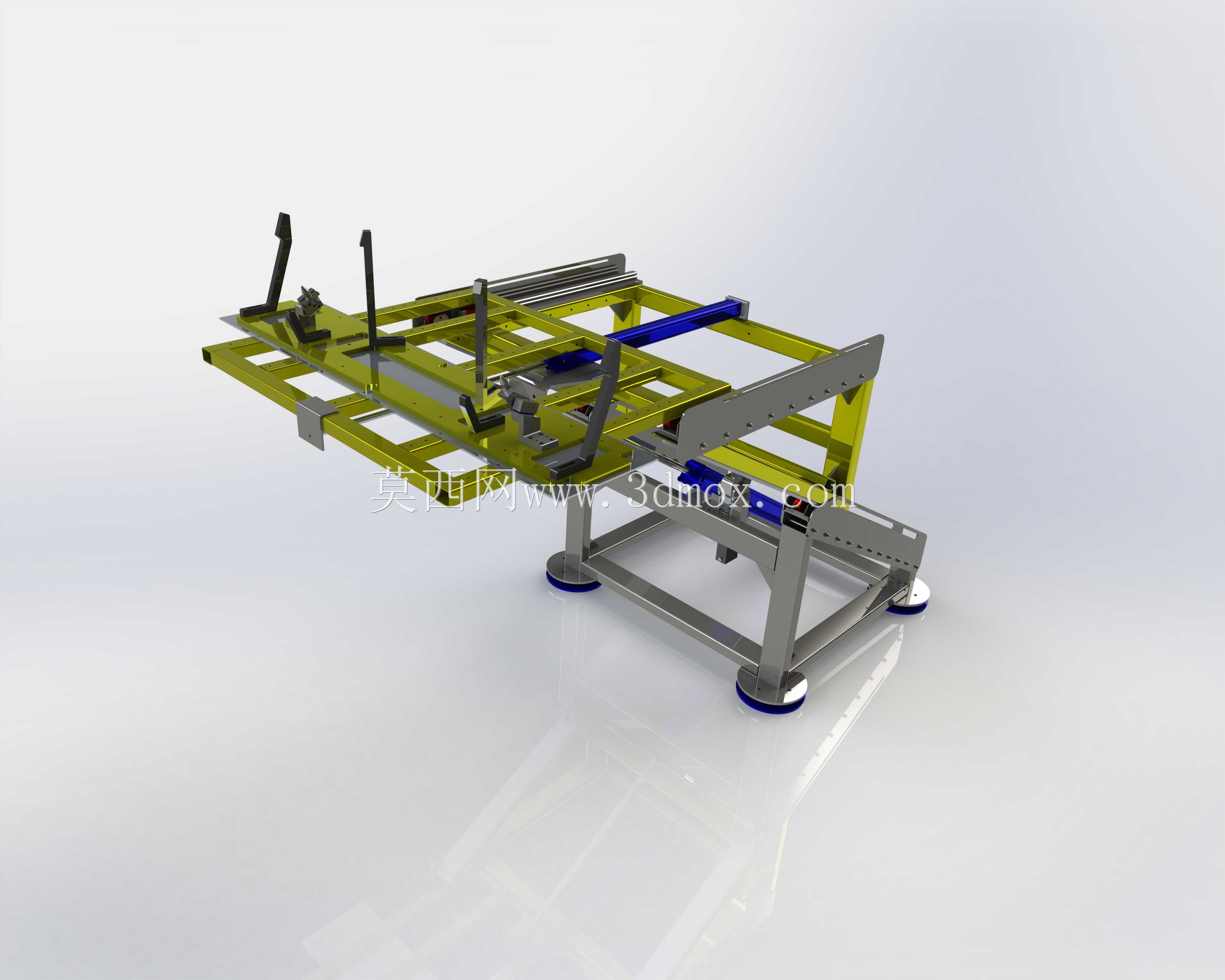

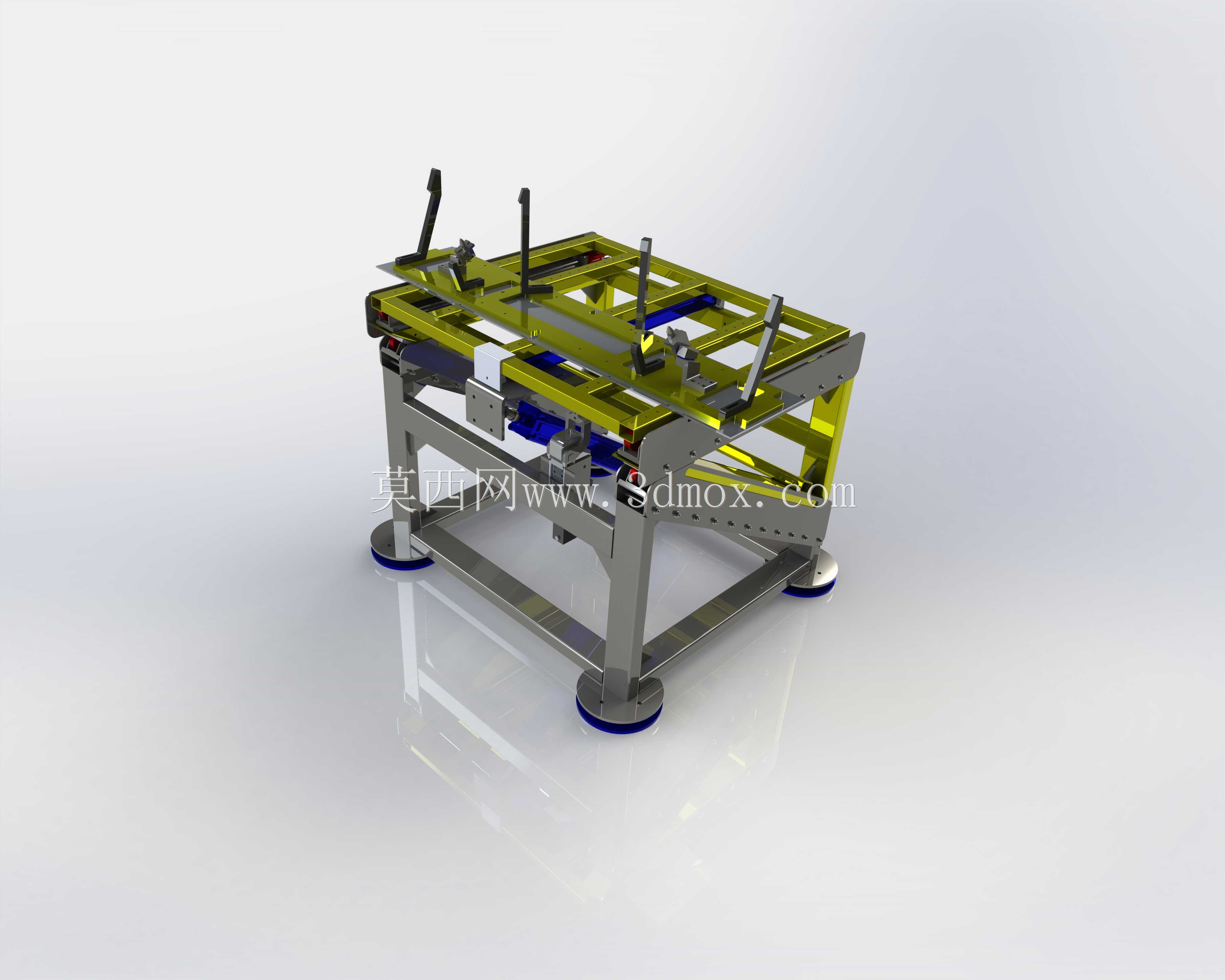

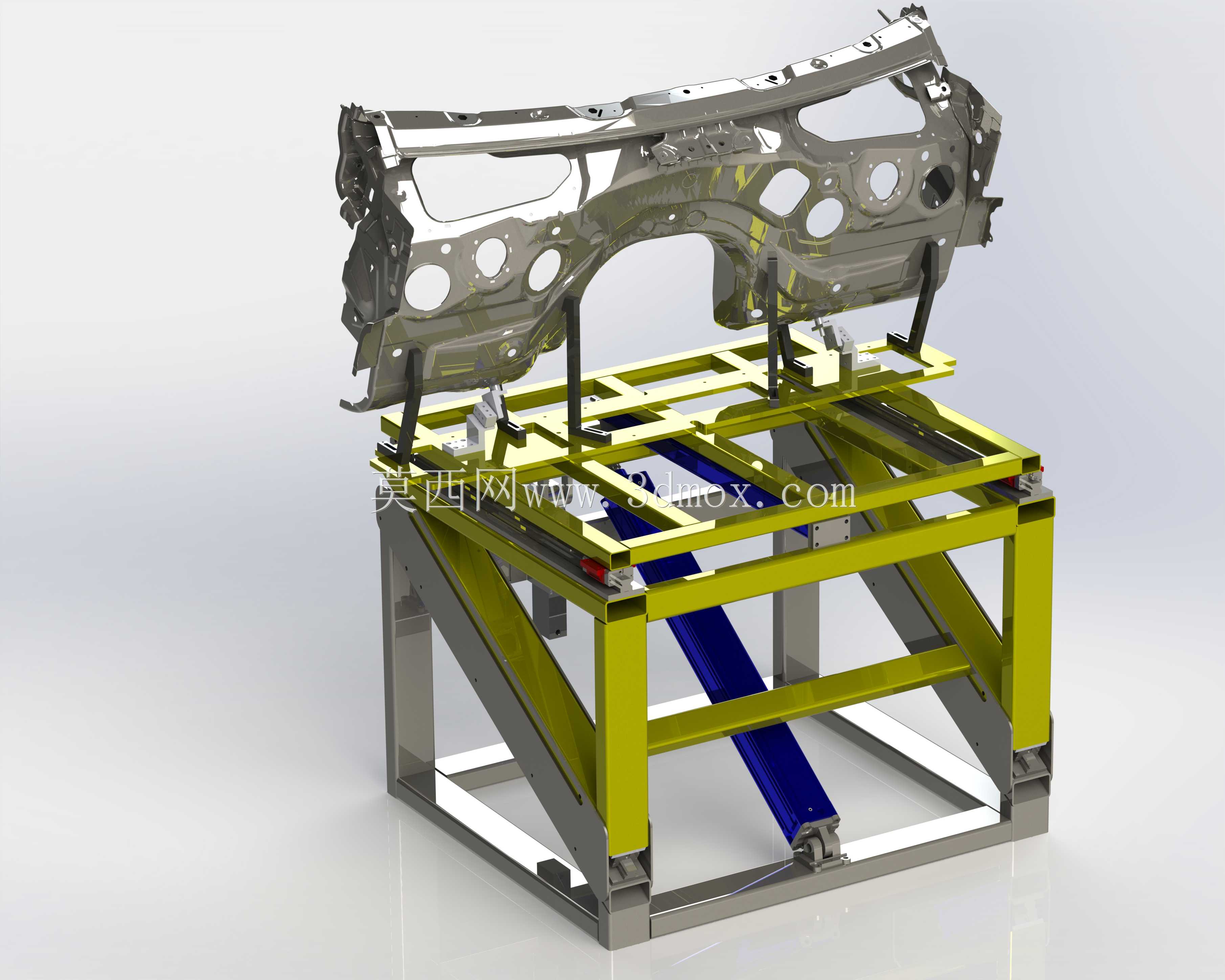

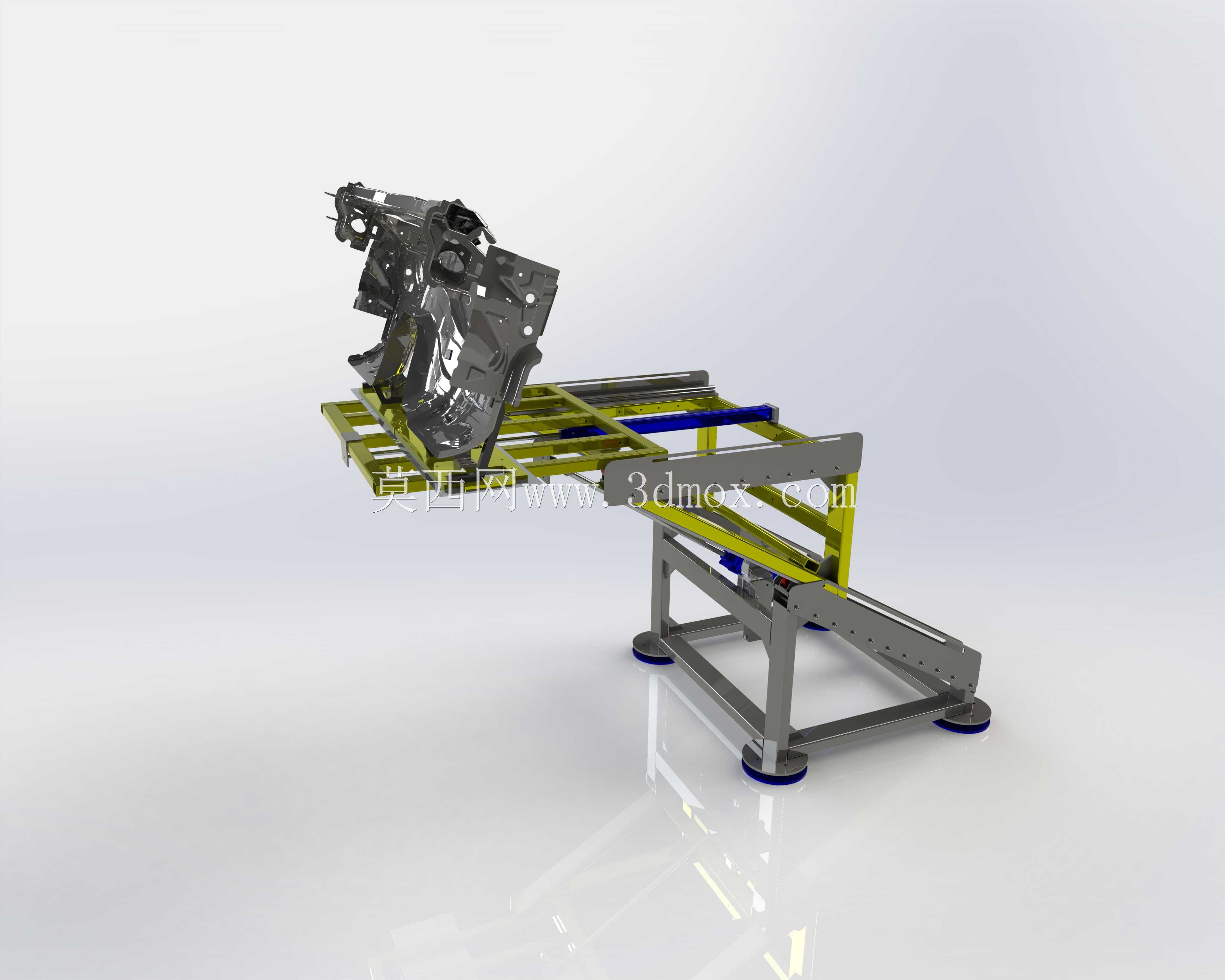

该工装主要应用于汽车白车身焊装生产线的末端检验工位，适配机器人焊接单元的作业节拍，专门承接机器人焊接完成后的汽车防火墙类冲压焊接总成，完成焊后工件的移出、定位与外观检验工序，解决机器人焊接单元内作业空间狭窄、人工取件存在安全隐患、焊后检验无固定定位基准的行业痛点。在实际焊装车间的生产流程中，机器人完成防火墙工件的多工位焊接作业后，可直接将工件放置在该工装的承载托架上，工装通过线性滑移机构将工件从机器人作业危险区域移出至人工检验位，既避免人工进入机器人工作区间引发的安全事故，也能让检验人员在安全区域内完成焊缝质量、工件形变、装配孔位精度的全项检验，检验合格的工件可直接流转至下一道装配工序，不合格件则可直接在该工装上完成标记后转入返修区，大幅提升焊装线的生产流转效率。从功能特性来看，该工装采用框架式钢结构主体，底部配置可调式支撑脚座，可适配车间地面的不平整工况，保证工装整体的水平度与运行稳定性；承载托架采用仿形设计，匹配汽车防火墙工件的外形曲面，配合气动夹紧定位组件，可实现工件的快速定位与固定，避免工件在移载过程中出现晃动、位移甚至掉落的问题；滑移机构采用线性导轨配合驱动组件，运行过程平稳无卡顿，移载行程经过精准核算，既保证能完全移出机器人作业半径范围，也不会占用过多的车间通道空间。在设计思路上，该工装优先考虑焊装车间的重载、多粉尘、焊接飞溅的恶劣工况，所有结构件均采用加厚型钢焊接加工，关键运动部件加装防尘防飞溅护罩，降低日常维护频次；整体采用模块化设计思路，承载托架部分可根据不同车型的防火墙工件外形进行快速更换，无需改动底部的滑移框架与驱动结构，可适配同平台多车型的柔性化生产需求，减少生产线换型的工装投入成本。从安装边界来看，该工装整体占地面积较小，底部框架的长宽尺寸适配常规焊装工位的预留空间，安装时无需对车间地面进行大规模开挖改造，仅需通过膨胀螺栓固定底部脚座即可完成安装，气源接口采用标准快插接头，可直接对接车间现有气源管路，接入后即可快速投入使用，整体安装调试周期短，可快速适配现有焊装线的布局改造需求。
