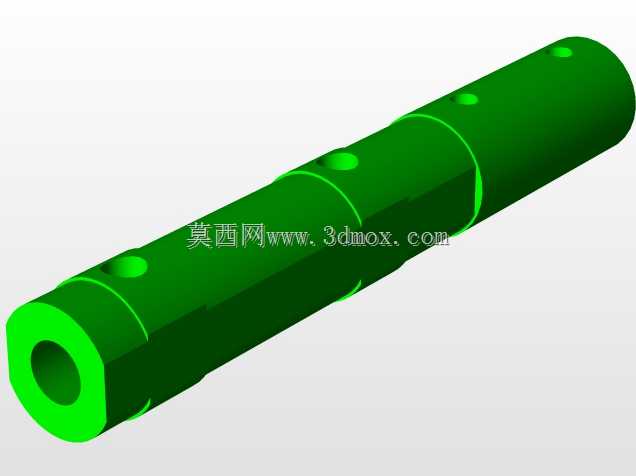

偏心压钻管加工专用工装夹具

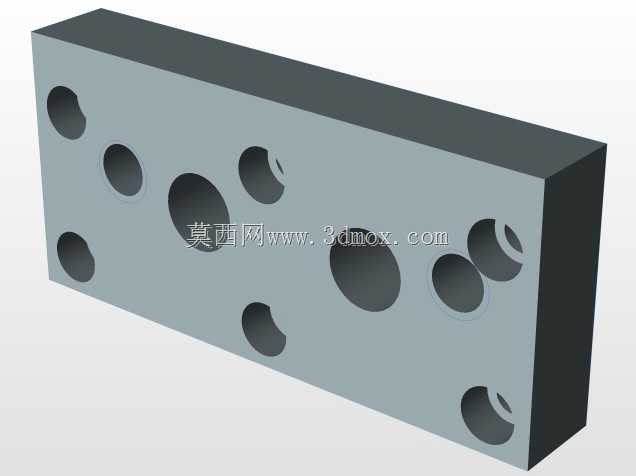

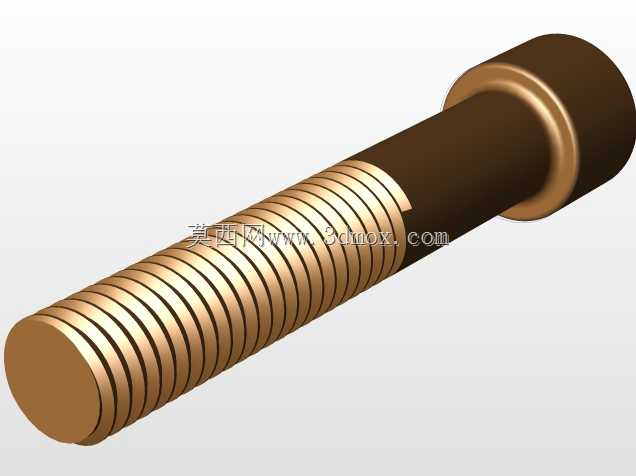

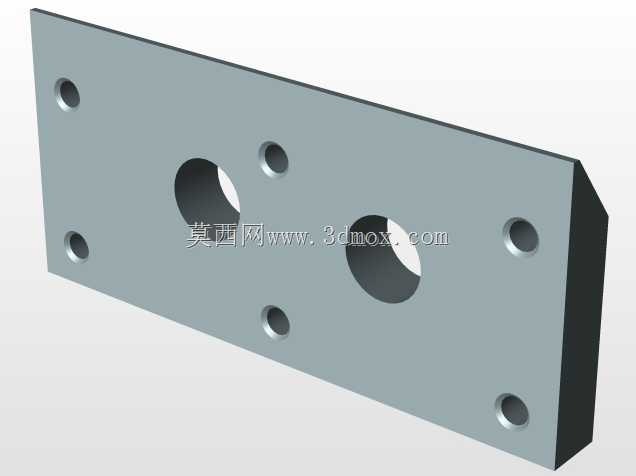

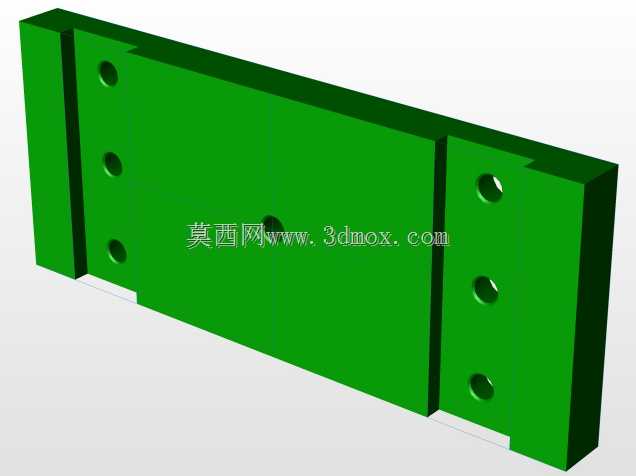

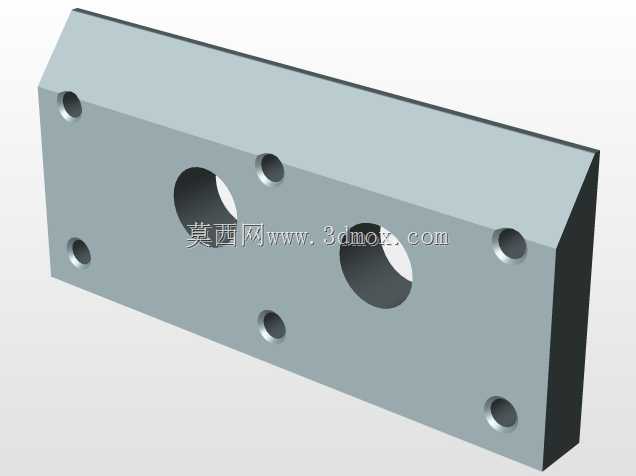

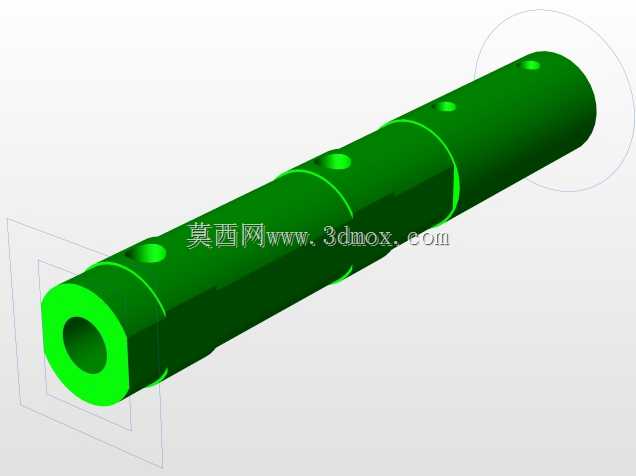

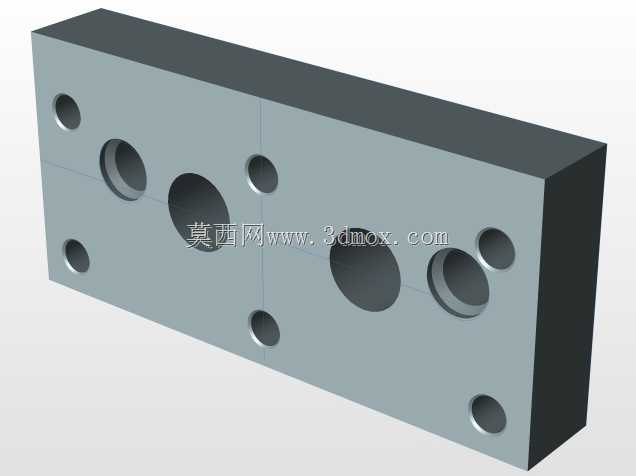

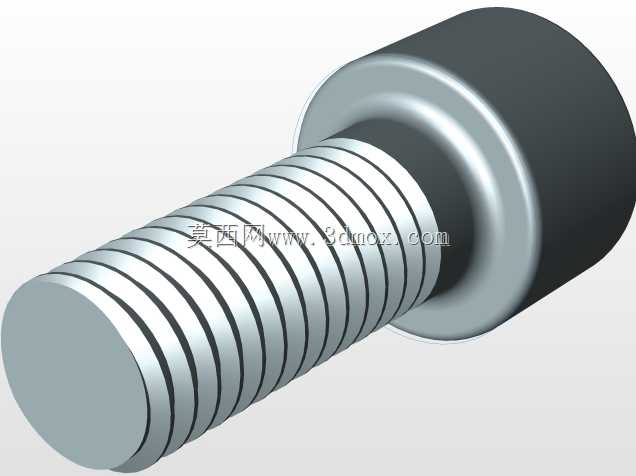

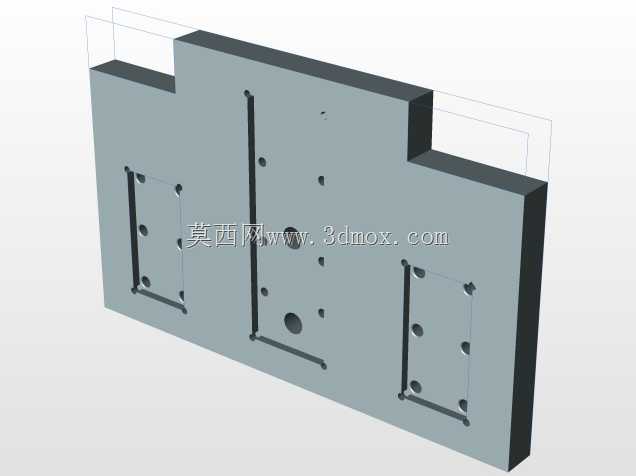

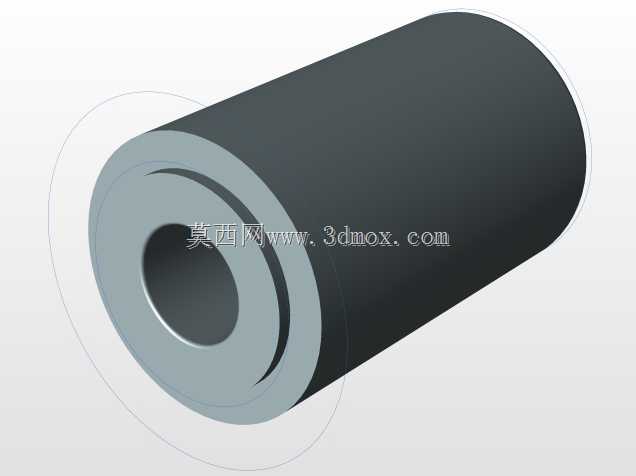

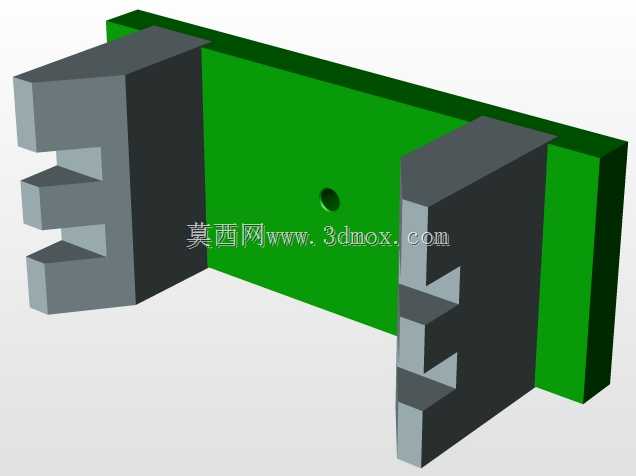

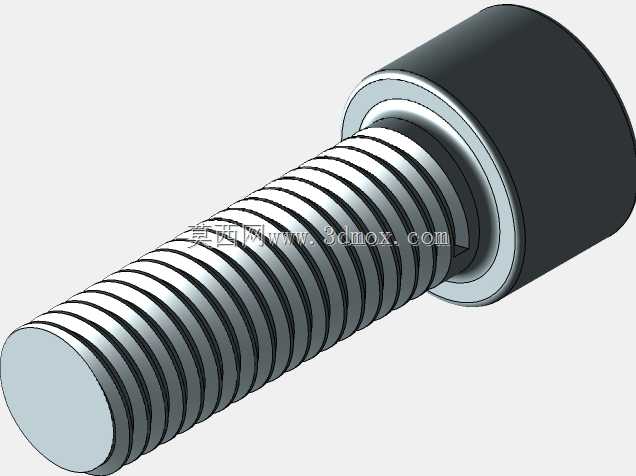

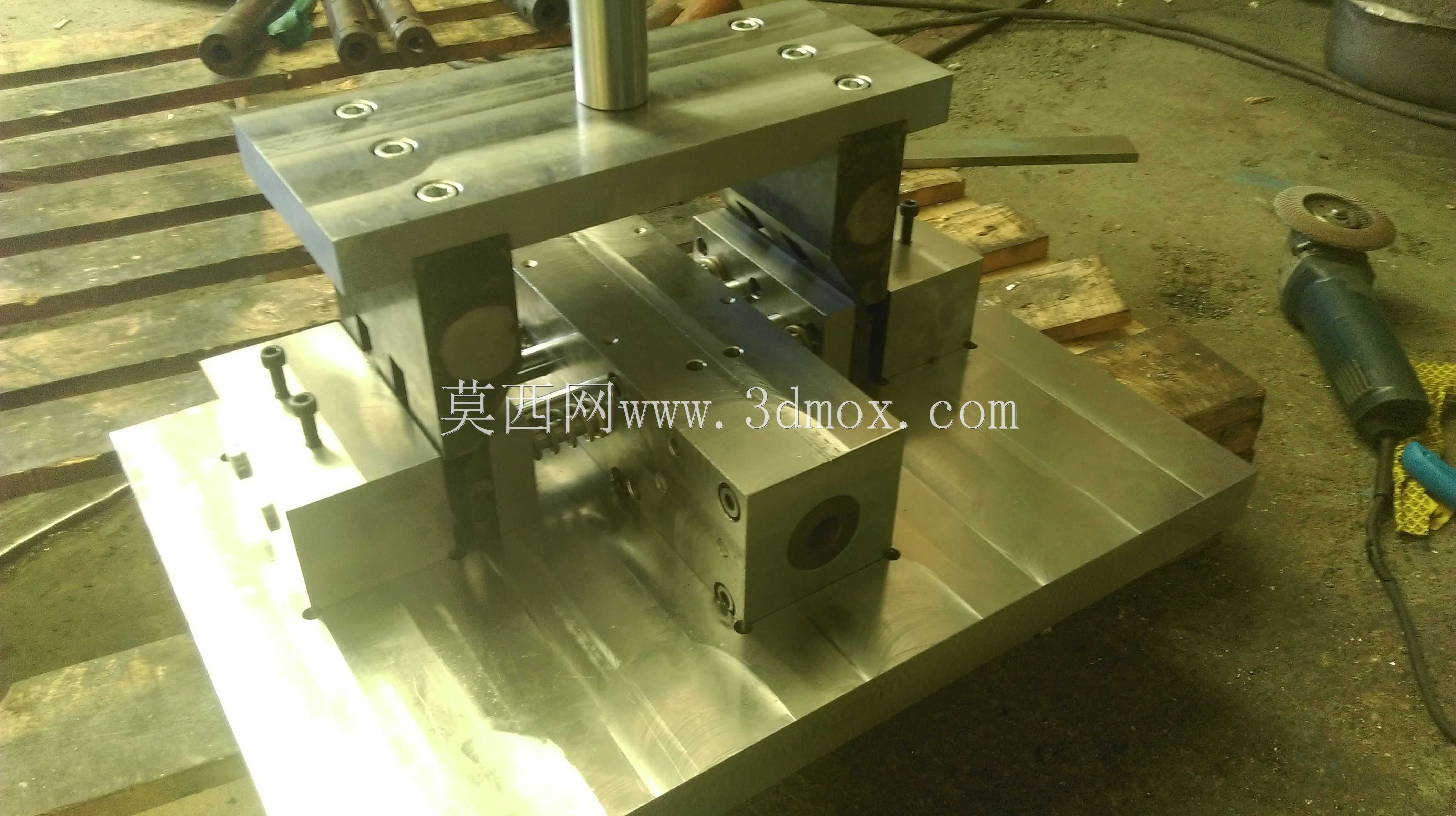

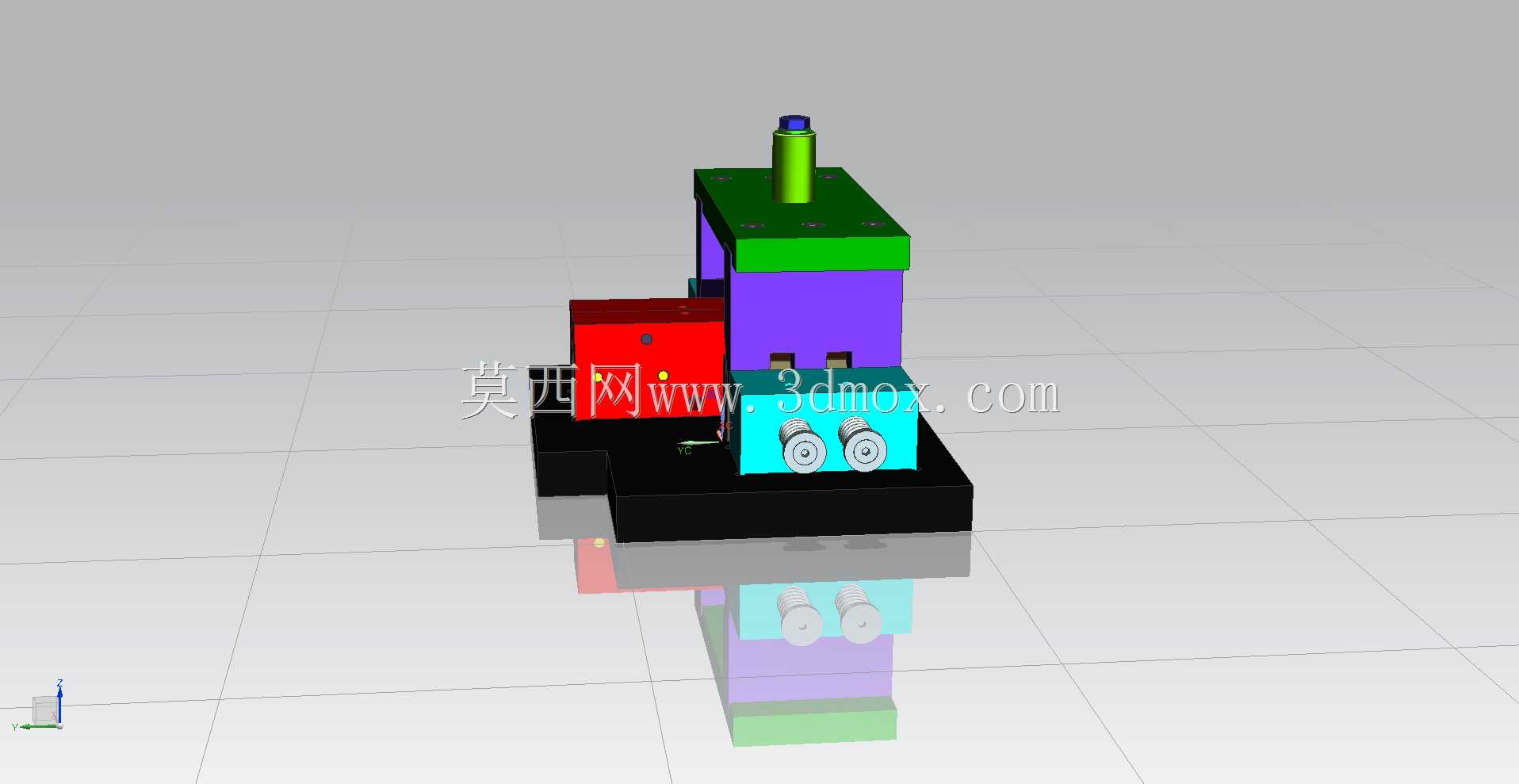

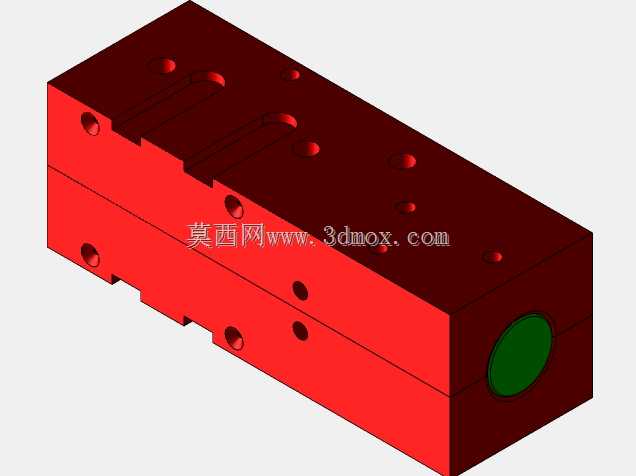

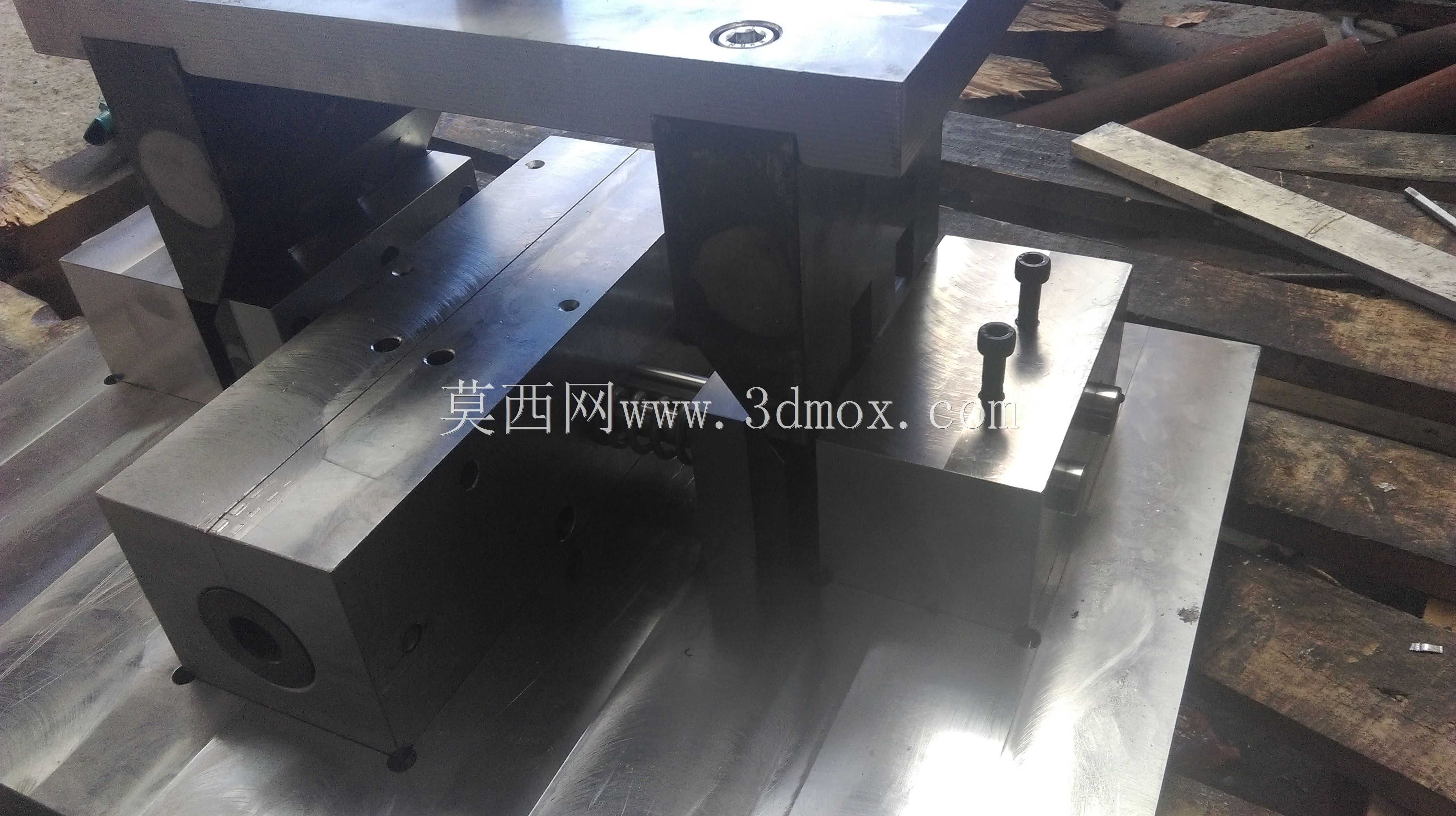

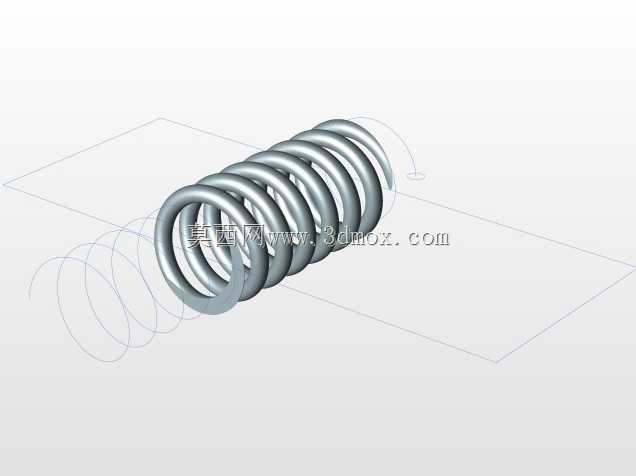

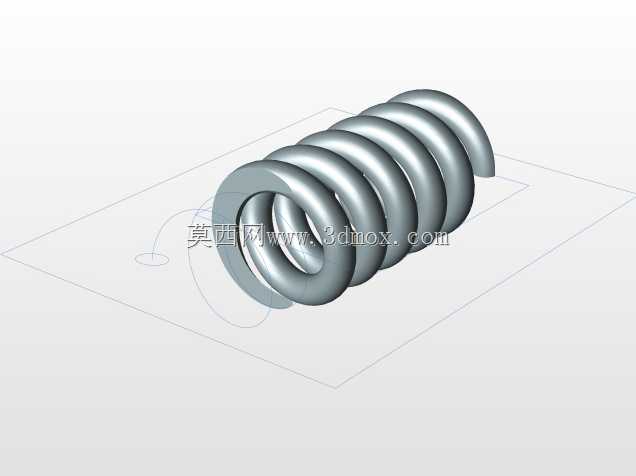

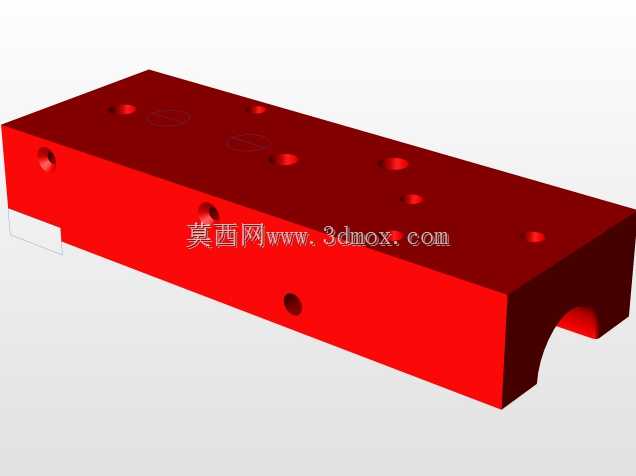

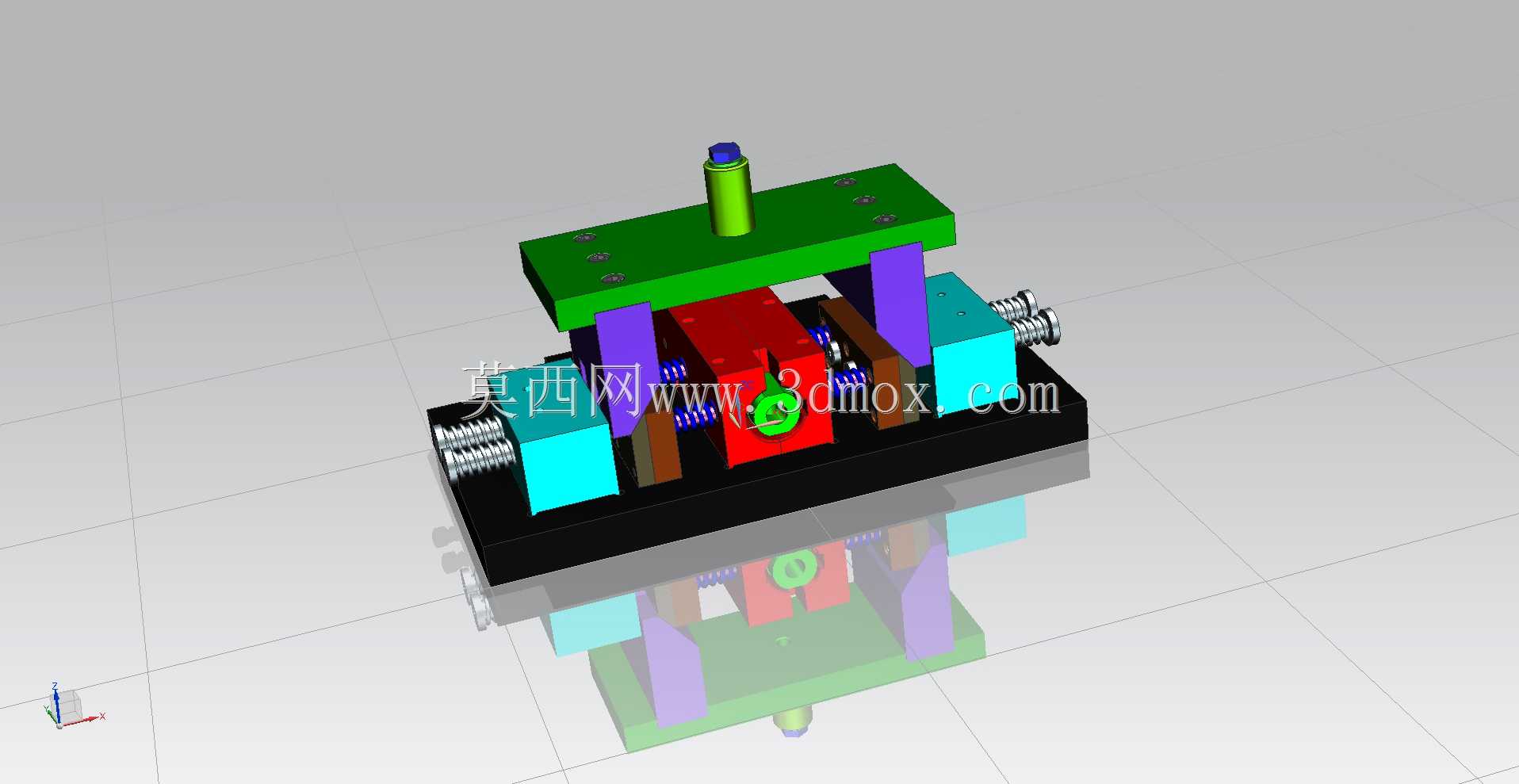

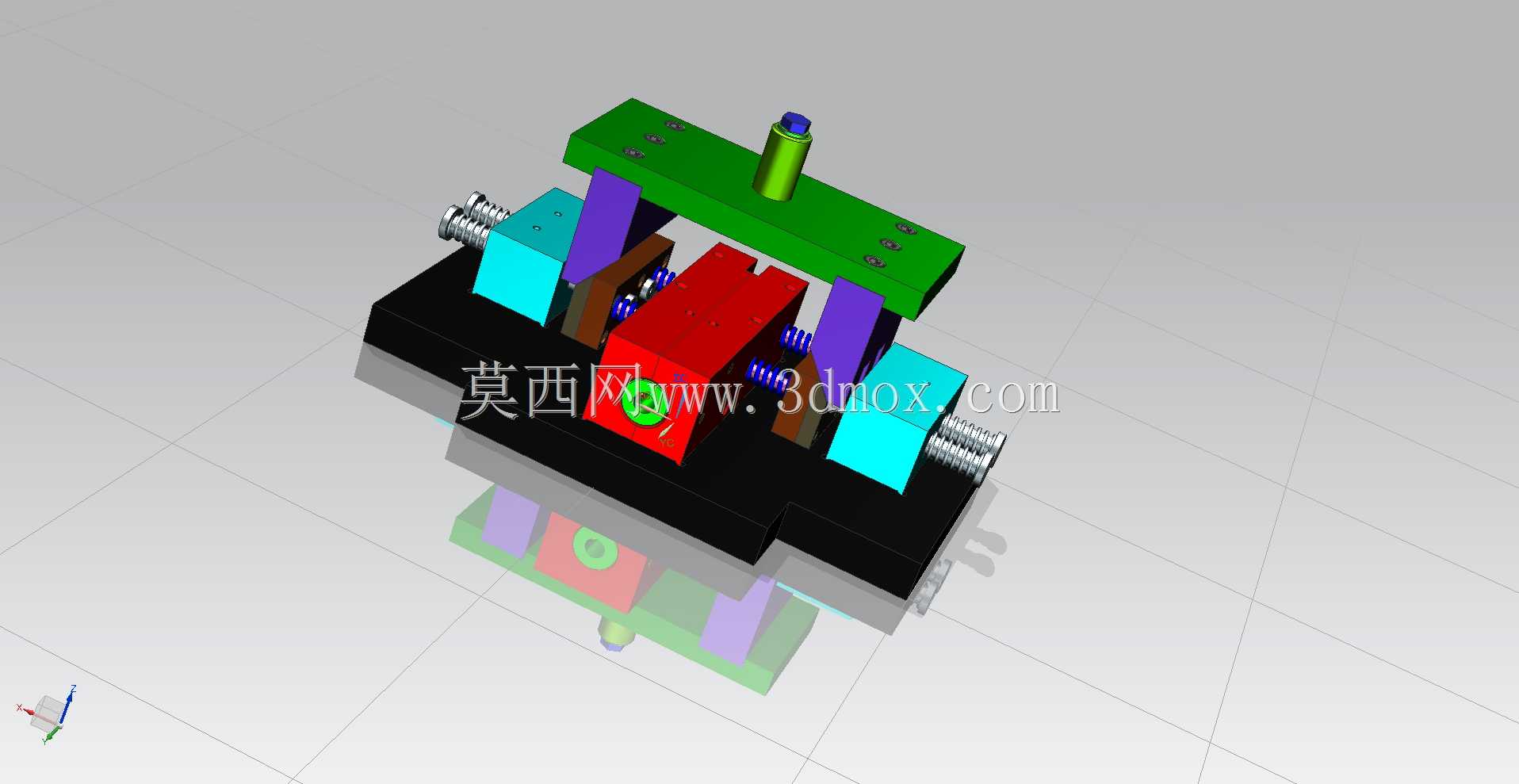

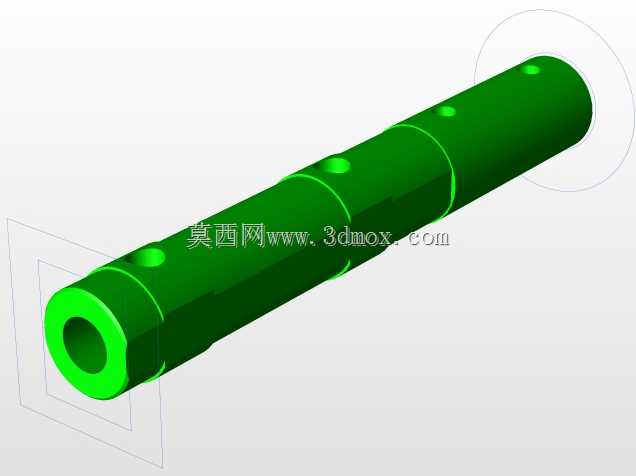

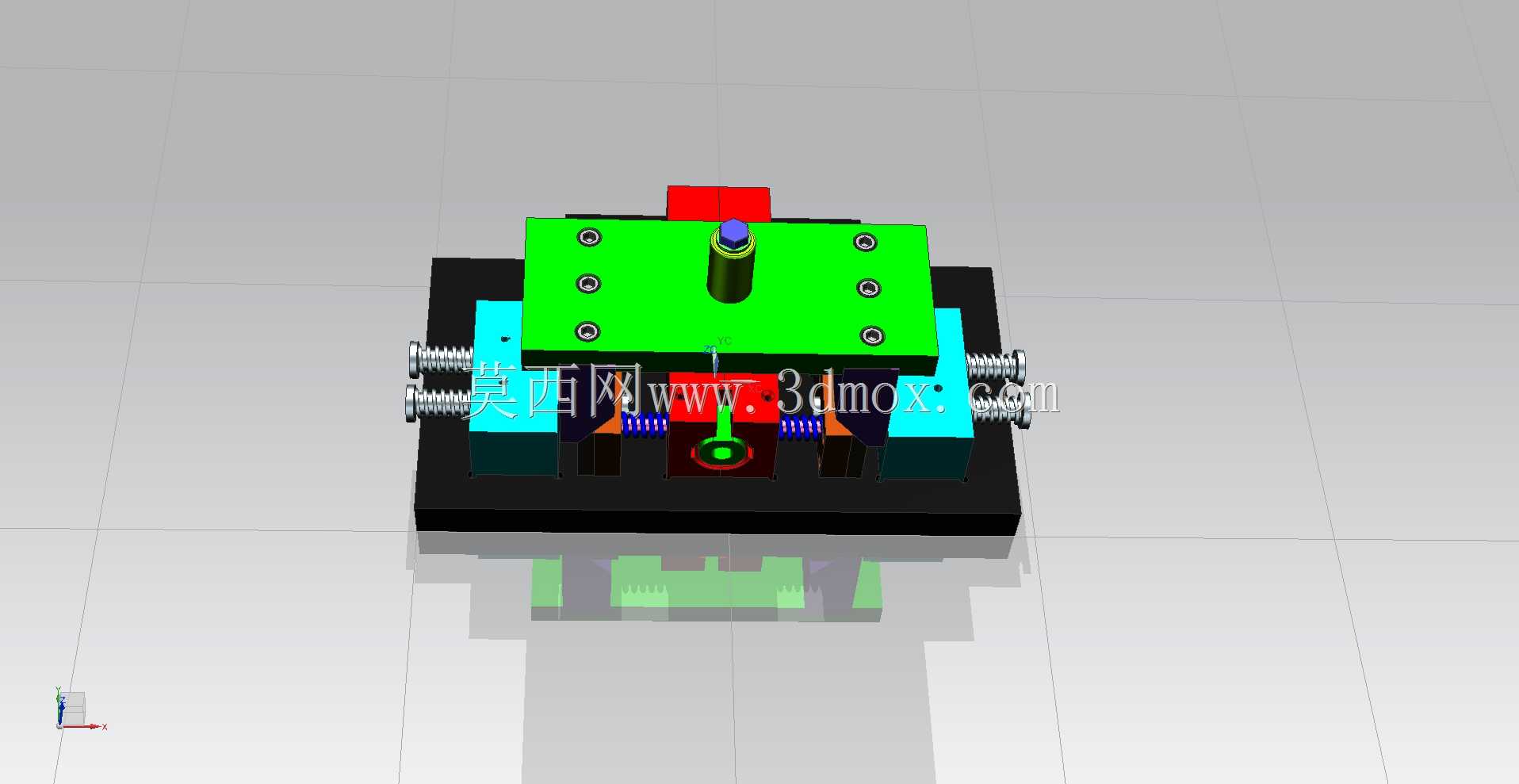

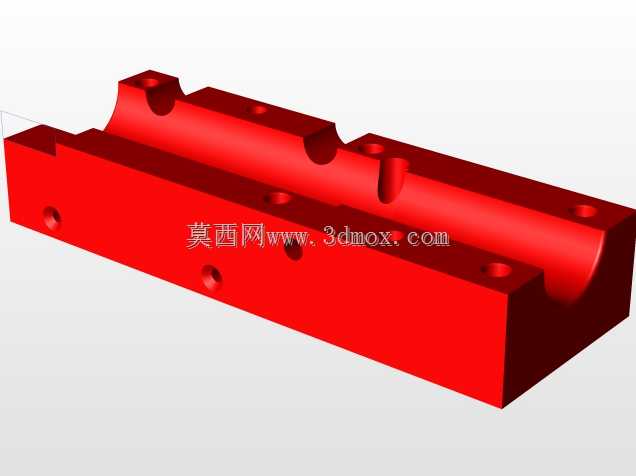

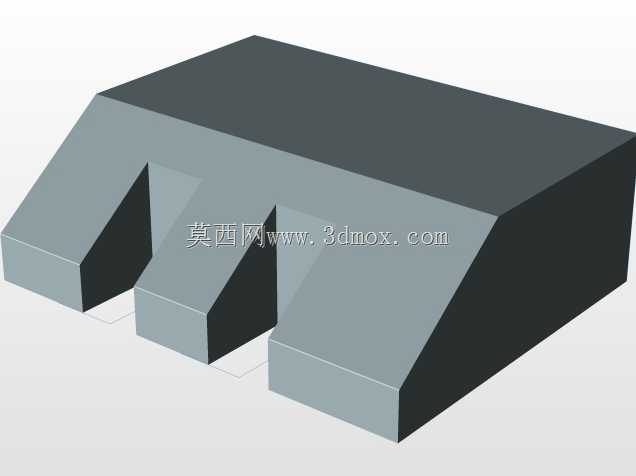

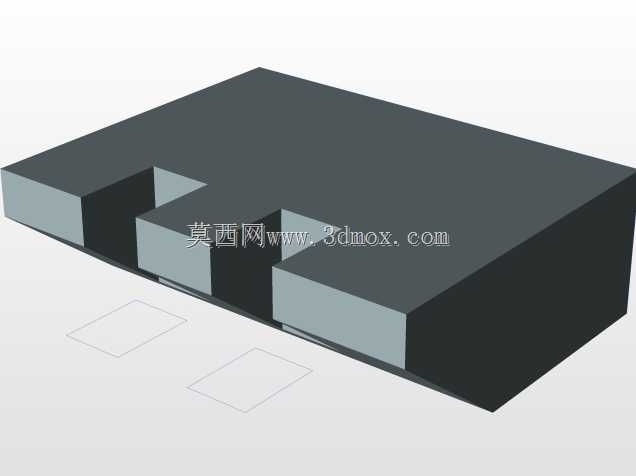

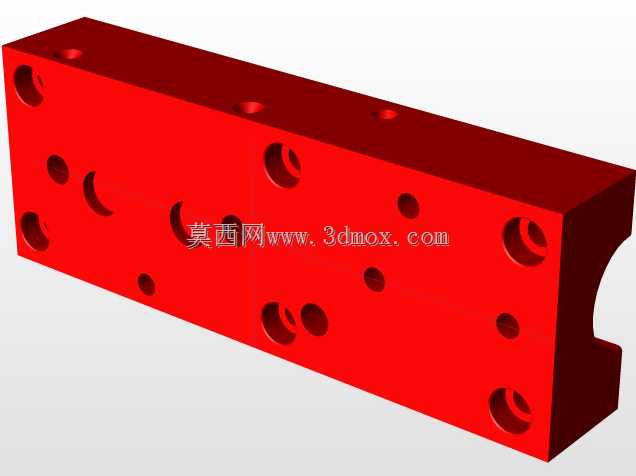

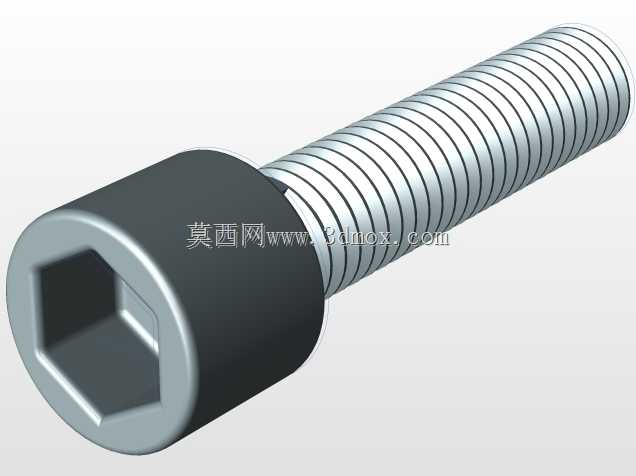

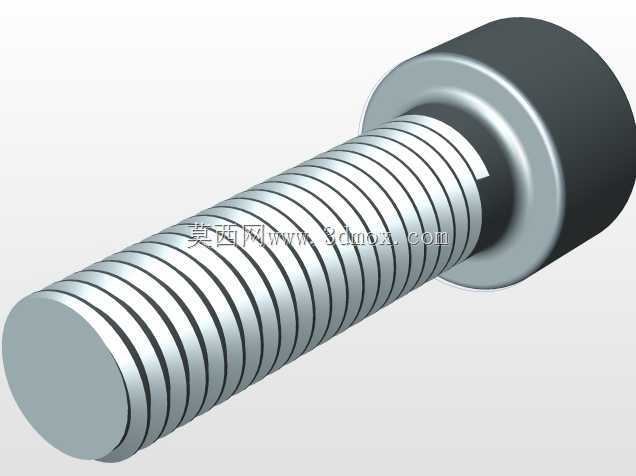

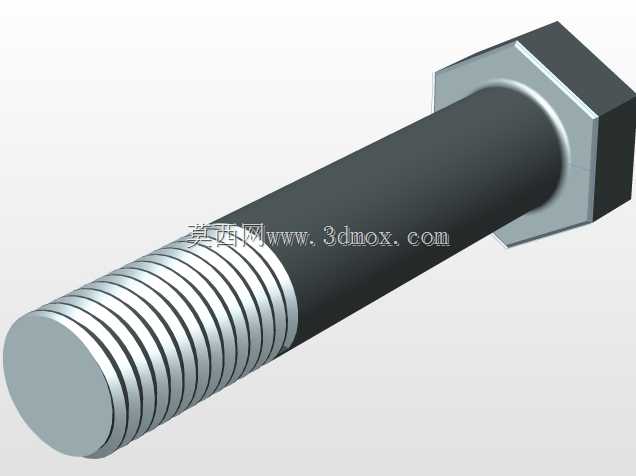

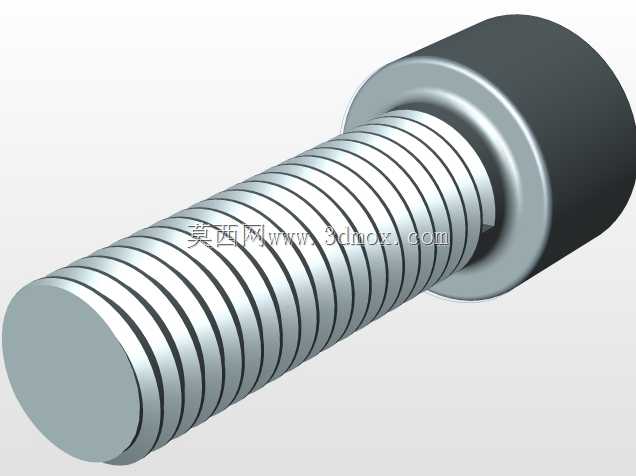

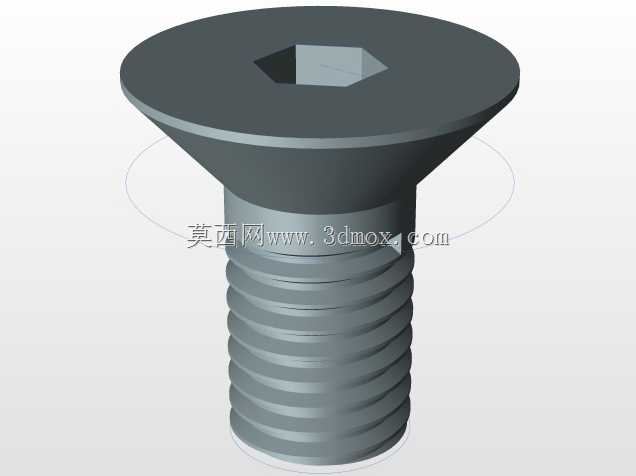

这款偏心压钻管模具是面向金属管件偏心孔加工场景开发的专用工装，主要应用于五金管件加工、液压管路配件生产、小型金属构件钻削加工等作业场景，适配普通立式钻床、台式钻床的装夹工位，解决传统通用夹具装夹偏心管件时定位偏差大、装夹效率低、钻削过程工件窜动的行业痛点。在实际生产作业中，该工装可快速完成偏心类管料的定位装夹，配合钻床完成指定偏心距的径向孔加工，相比通用台虎钳装夹，可将单工件装夹定位时间缩短六成以上，同时能稳定保证偏心孔的位置度公差，降低批量加工时的废品率。从功能特性来看，该工装采用上下模对合压紧结构，上模通过立式导柱完成升降导向，配合两侧的弹性复位组件实现开模合模的顺畅动作，模芯位置设置有适配管件外径的定位型腔，偏心位置预留钻套安装位，可引导钻头精准对准待加工点位，避免钻头入钻时打滑偏移；两侧设置的侧压锁紧组件可从径向顶住装入的管件，消除管件与型腔的配合间隙，钻削过程中不会出现工件转动、轴向窜动的问题，保证加工稳定性。设计过程中，工程师优先考虑了工装的装夹便捷性与定位精度，将偏心定位基准集成在模芯型腔内，操作人员无需每次划线找正，只需将待加工管件插入定位型腔，扳动侧压组件锁紧即可启动钻削作业，大幅降低对操作人员的技能要求；同时模芯采用可拆换结构，针对不同外径、不同偏心距的管件加工需求，只需更换对应规格的模芯镶块即可快速切换生产规格，无需重新制作整套工装，有效降低多规格小批量生产的工装投入成本。从安装边界来看，该工装底座采用标准平置安装结构，底面设置有与钻床工作台T型槽适配的安装槽位，可直接固定在常用规格的台式、立式钻床工作台上，整体安装占用空间紧凑，不会与钻床的主轴进给结构、工作台升降结构产生运动干涉；上模的导柱行程经过匹配设计，合模压紧时上模与下模的贴合间隙控制在0.02mm以内，开模时的抬起高度可满足长度150mm以内管件的取放需求，适配绝大多数小型偏心管类零件的钻削加工工况。工装的各运动部件均做了耐磨处理，导柱与导套配合面经过淬火处理，长期反复开合使用也不会出现导向精度下降的问题，侧压螺杆采用细牙螺纹设计，锁紧力稳定且具备自锁特性，钻削过程中不会因设备振动出现松脱，保障加工作业的安全性与稳定性。
