桌面级小型数控铣床结构设计

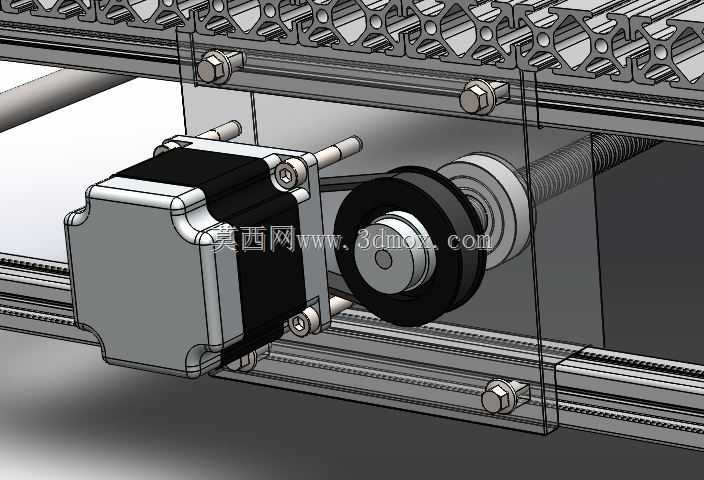

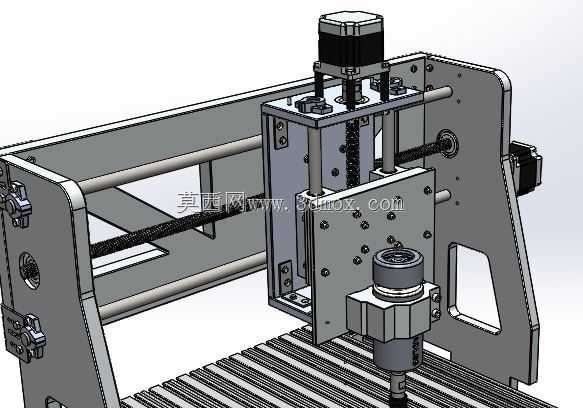

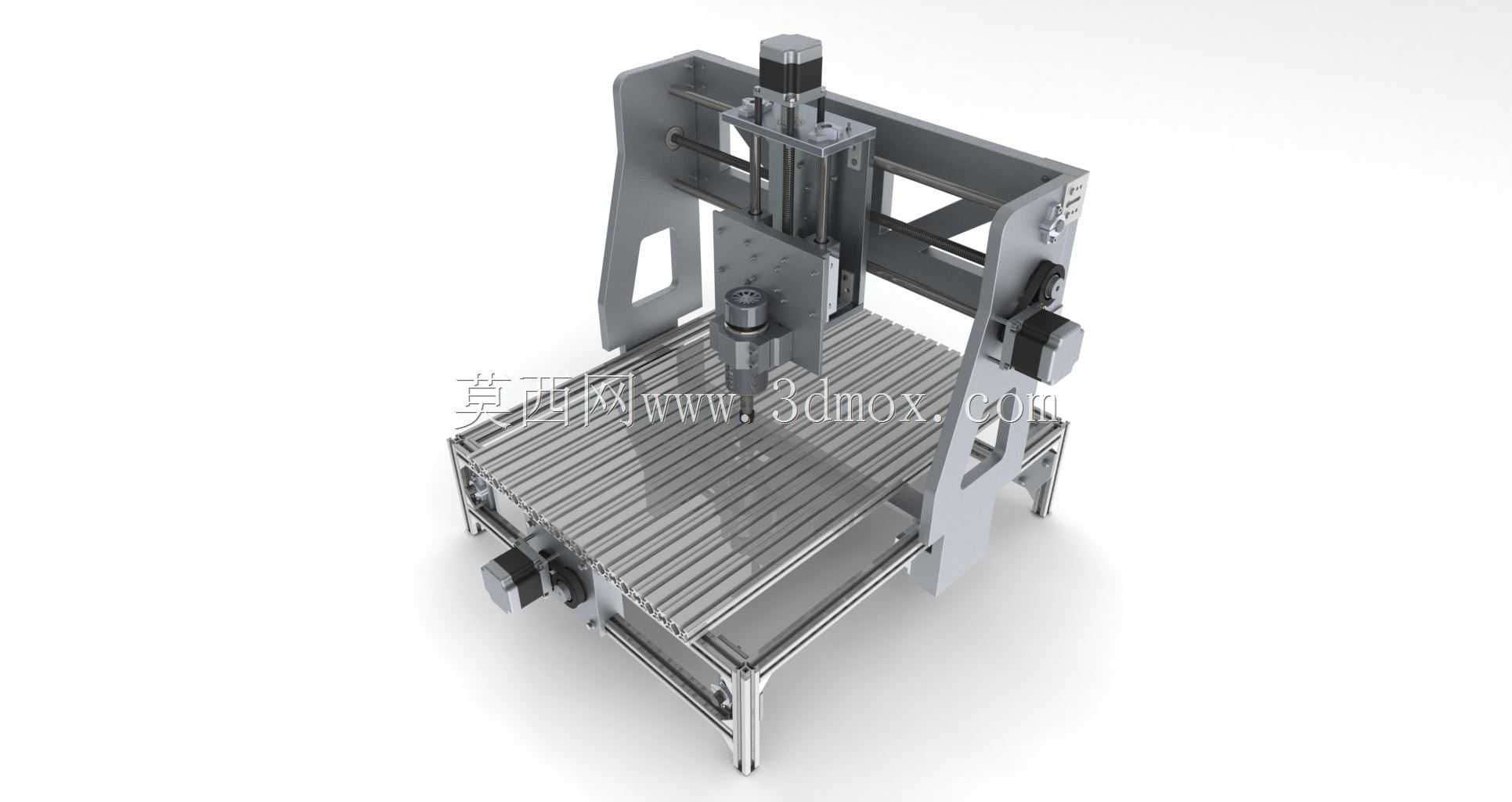

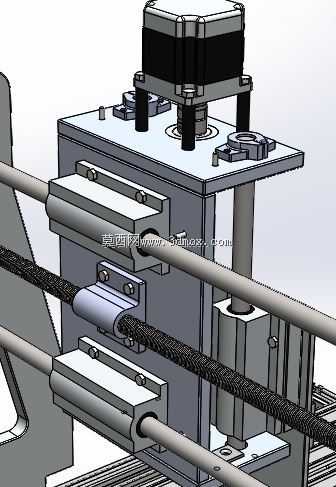

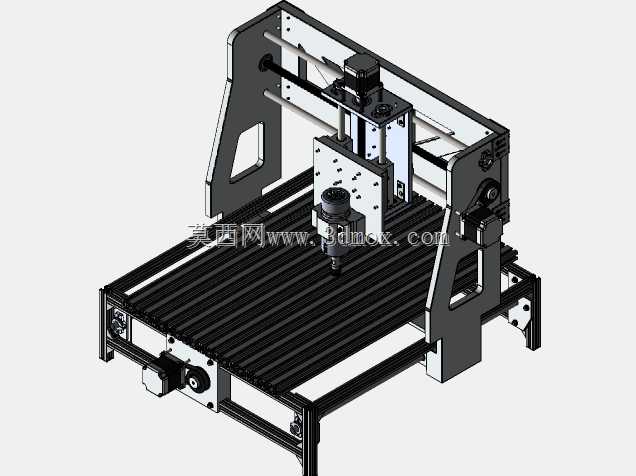

这款桌面级数控铣床主要面向个人加工工坊、校园创客空间、小型手板制作场景设计，可放置在常规工作台面上使用，无需占用独立的工业生产场地，能够满足小尺寸工件的精密铣削加工需求，适配铝、木材、工程塑料等硬度偏低的加工材料，适合完成创意模型制作、教学实训操作、小型零件打样这类轻量化加工任务，填补了大型工业铣床无法覆盖的小空间、小批量、低强度加工场景的空白。设备整体采用铝8020型材搭建底座框架，型材本身的标准化槽道结构既能够保证机架的组装精度，也方便后续根据加工需求拓展安装夹具、冷却管路、吸尘装置等附属配件，定制加工的工作台板预留了标准的工件装夹位，可适配通用的平口钳、压板等装夹工具，无需额外定制专用夹具即可快速开展加工作业。传动系统采用丝杠搭配步进电机的驱动方案，通过皮带传动结构提升传动分辨率，设备运行时可实现0.05度的电机旋转步进精度，换算为直线运动分辨率可达0.0025英寸，能够满足软质材料加工的精度要求，可完成平面铣削、轮廓雕刻、钻孔、简单槽类加工等常见的铣削工序。设计过程中优先保障设备的桌面适配性，整体外轮廓尺寸控制在2英尺见方的范围内，安装时仅需要预留对应尺寸的平整台面即可，不需要做特殊的地面固定，设备自重控制在单人可搬运的范围内，方便根据使用需求调整摆放位置。整体结构设计聚焦核心加工功能，没有冗余的附加结构，机架的龙门式布局保证了加工过程中的结构稳定性，Z轴滑台搭载主轴部件可实现垂直方向的进给运动，X、Y轴分别负责工作台的横向与纵向移动，三个运动轴的行程匹配桌面设备的加工范围，可覆盖绝大多数小型工件的加工尺寸需求。设计时没有将底座和床身作为复杂加工的重点，而是将核心设计精力放在传动精度与运动稳定性的匹配上，既降低了设备的整体制作成本，也让设备的组装调试难度大幅降低，适合非工业级的使用者快速上手操作，同时开放式的机架结构也方便使用者观察加工过程，及时调整加工参数，避免加工过程中出现撞刀、过切等问题，非常适合机械加工教学场景下的原理演示与实操训练使用。
