数控铣床用多孔式真空吸附工作台

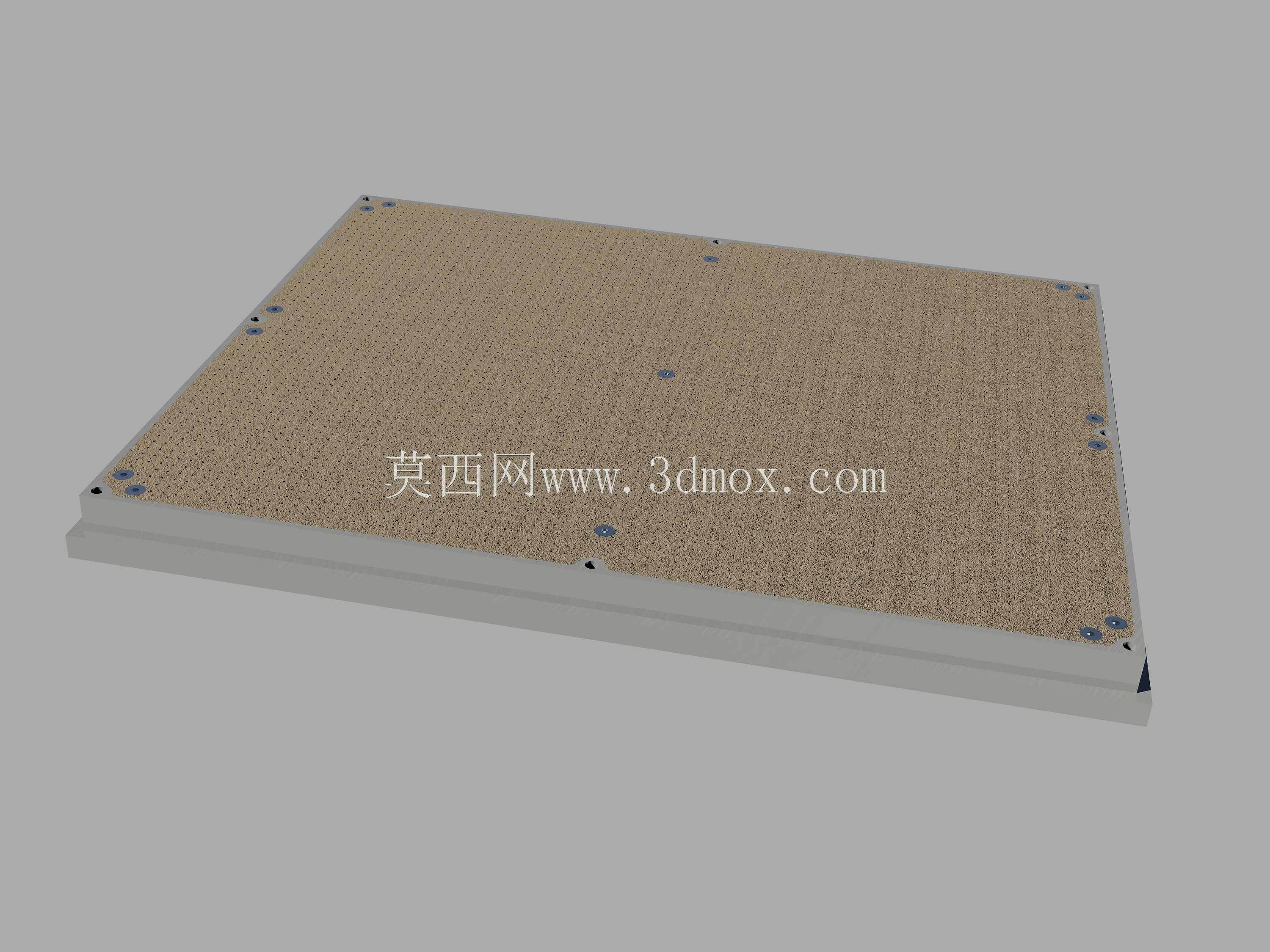

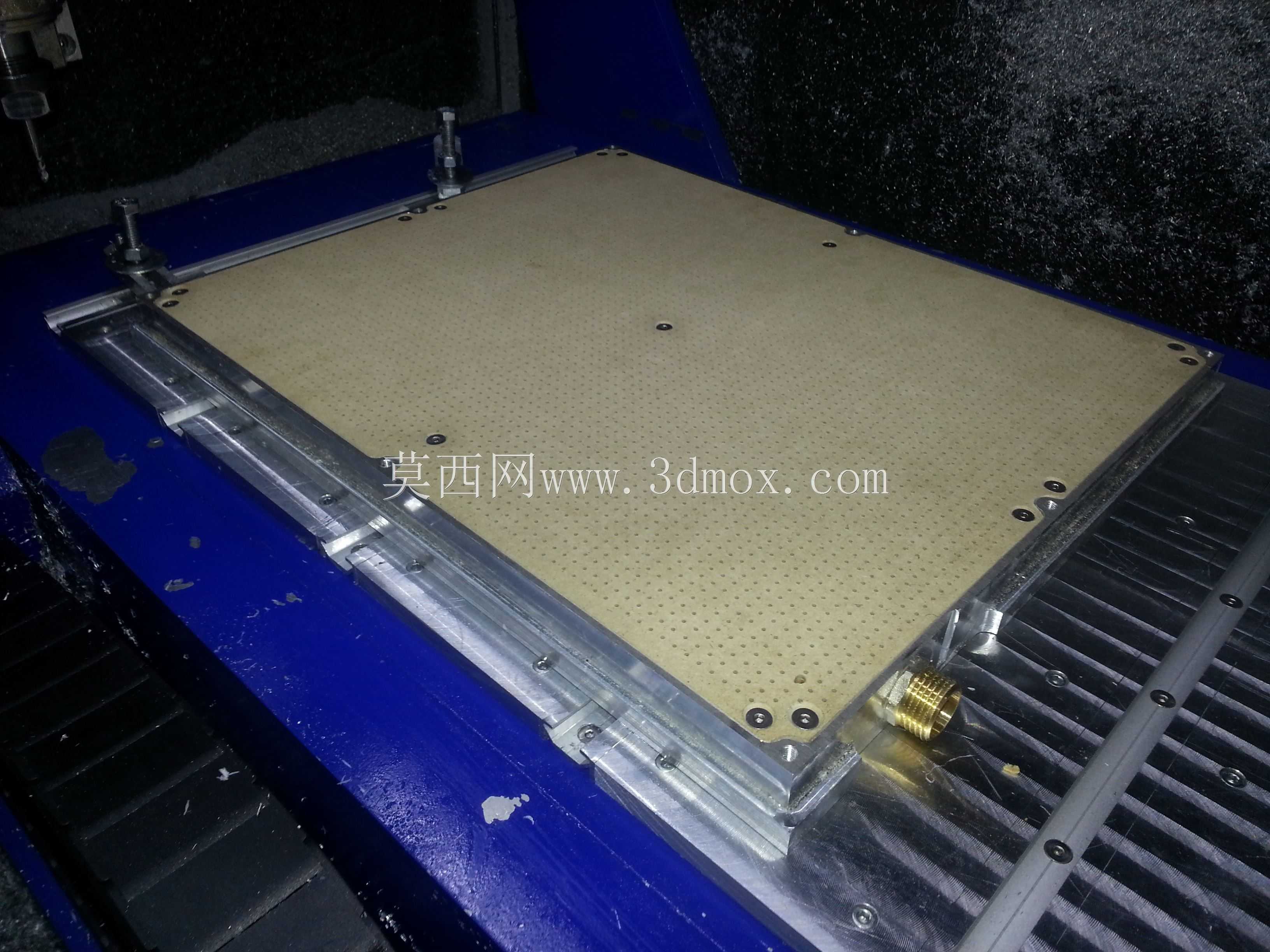

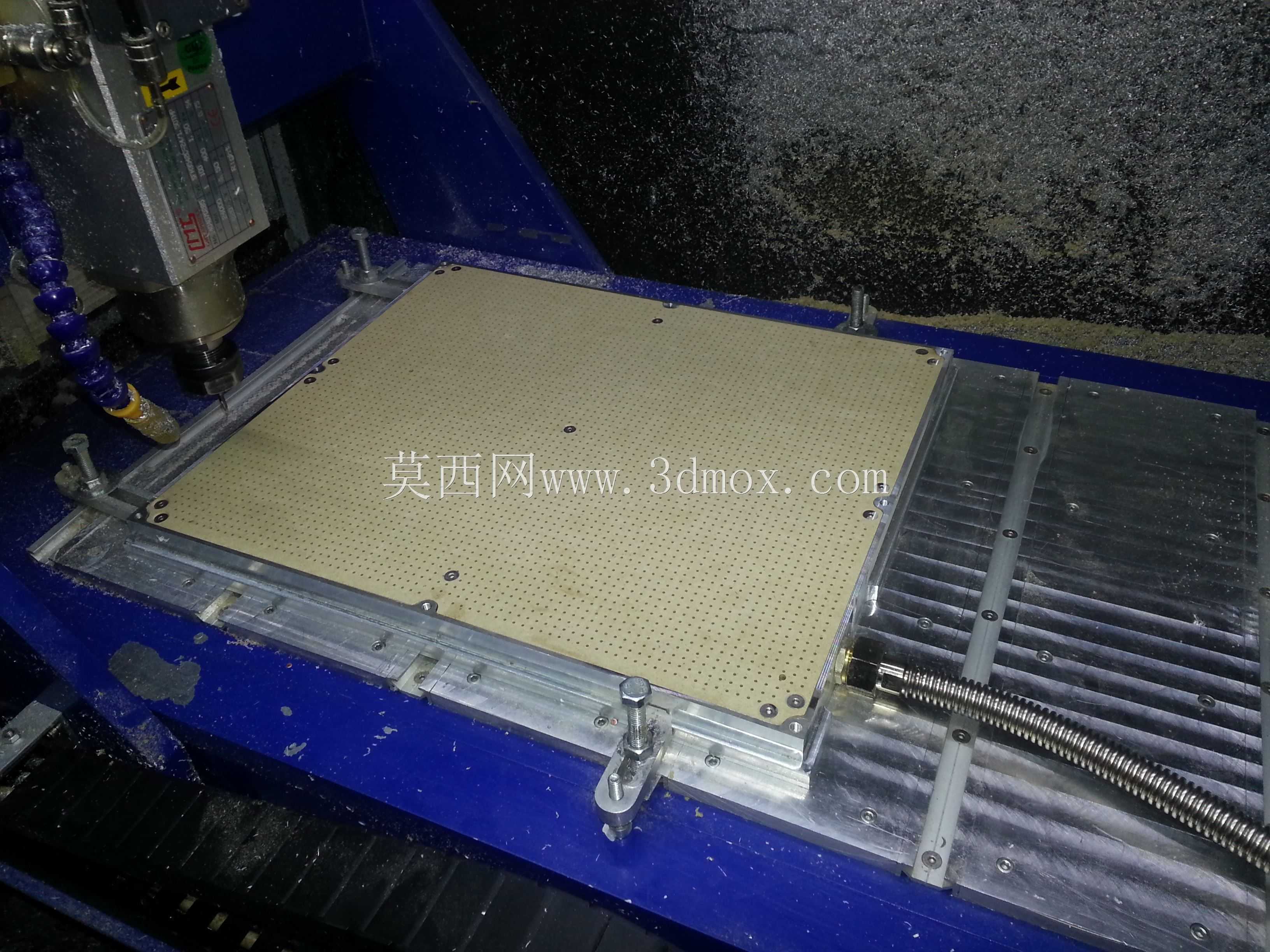

在精密数控铣削加工场景中，薄板类、易变形工件的装夹始终是影响加工精度与效率的核心痛点，传统机械压板装夹不仅容易在工件表面产生压痕、造成薄壁件受力变形，还需要反复调整装夹位置，占用大量辅助工时，真空吸附工作台正是为解决这类加工痛点设计的专用工装载体。这款真空工作台采用分层复合结构设计，底部为25毫米厚的高强度铝合金基板，铝材本身具备优异的刚性与轻量化特性，既能承受铣削过程中的切削冲击力，避免台面受力产生挠度变形，也能降低工作台整体自重，方便在不同机床上进行转运与安装调试。台面表层采用致密多孔纸板材质，这种材质表面分布有均匀细密的通气孔隙，在真空系统启动后，整个台面可形成均匀分布的负压吸附力，无需额外布置密封胶条，就能对放置在台面上的工件实现全域吸附固定，无论是亚克力、PVC、铝薄板这类非金属或软金属薄板，还是形状不规则的小型工件，都能实现无遮挡装夹，让刀具可以一次走刀完成整个工件轮廓的加工，无需避让压板位置，大幅提升加工路径的连贯性。工作台的有效工作尺寸为300毫米×400毫米，这个尺寸区间适配多数中小型桌面数控铣床、精雕机的工作台安装范围，安装时可直接通过基板侧边预设的定位孔与机床原有T型槽进行螺栓固定，无需对机床原有结构进行改造，安装边界兼容性强。在功能设计上，这款工作台摒弃了传统分区真空台的复杂气路结构，整体气路路径短、负压损失小，搭配常规工业用真空泵即可快速建立稳定负压，吸附力足以应对常规铣削、雕刻、钻孔加工时的切削侧向力，避免工件在加工过程中出现移位飞料的问题。同时表层多孔纸板属于可更换耗材，当长期使用出现表面划伤、孔隙堵塞的情况时，只需更换表层纸板即可恢复台面性能，大幅降低工装的长期使用成本。在实际生产应用中，这类真空工作台广泛应用于广告标识加工、电子治具制作、小型五金零件精密铣削、木工浮雕雕刻等场景，对于厚度在0.5毫米到20毫米之间的易变形工件，相比传统装夹方式可将装夹辅助时间缩短70%以上，同时完全消除装夹压痕与装夹变形问题，有效提升薄壁件加工的成品率。
