多色方砖自动拼铺马赛克作业设备

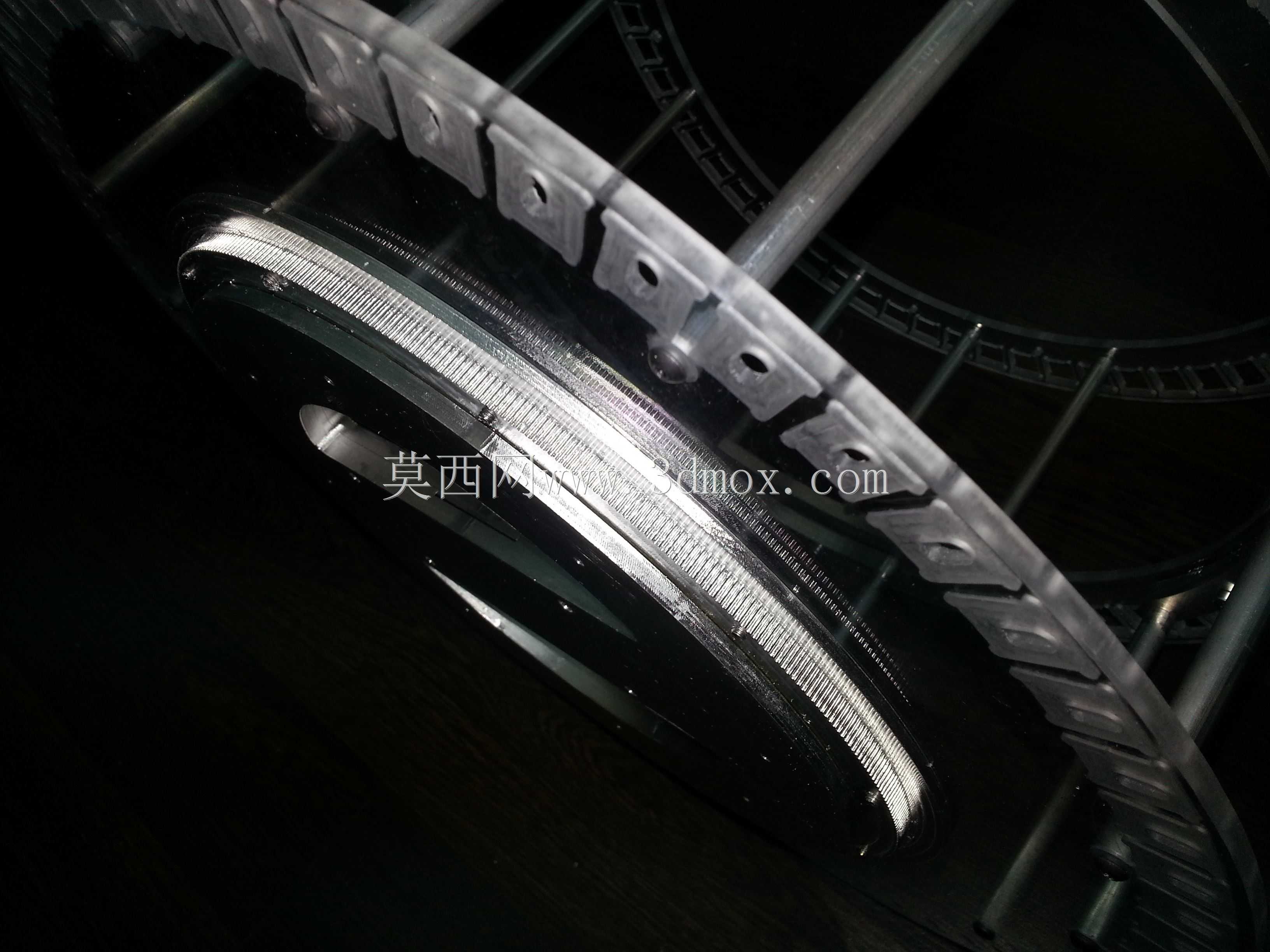

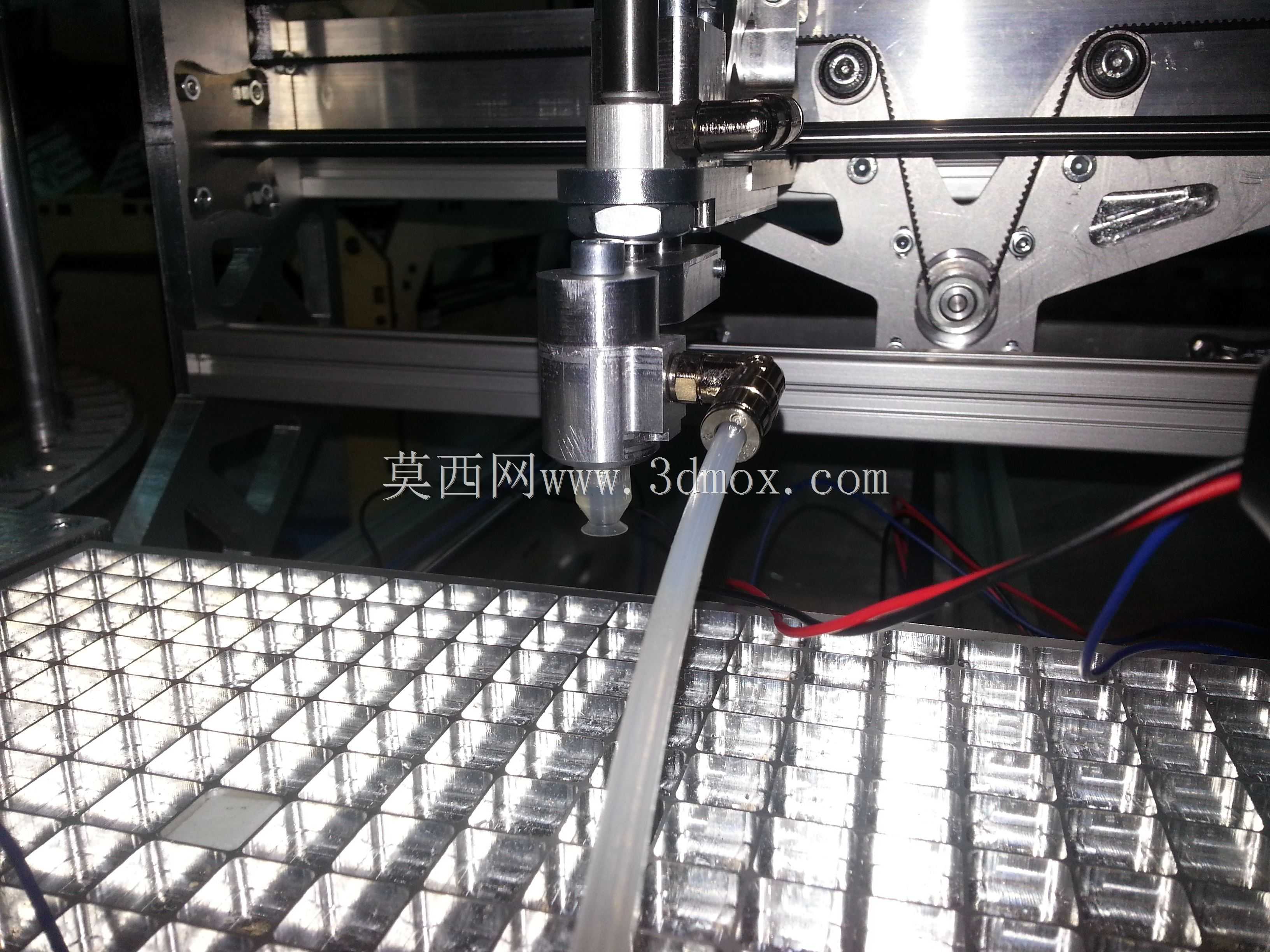

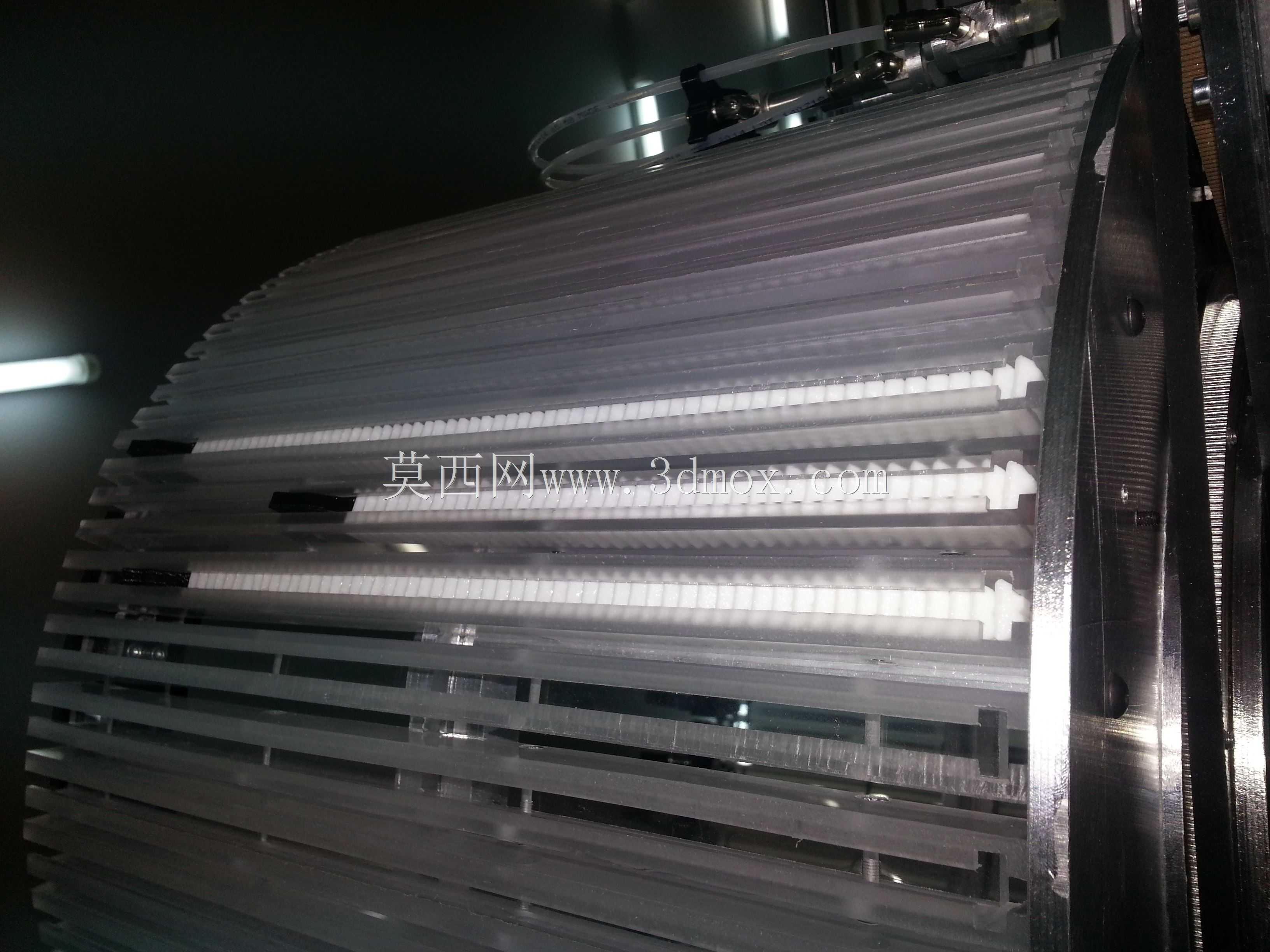

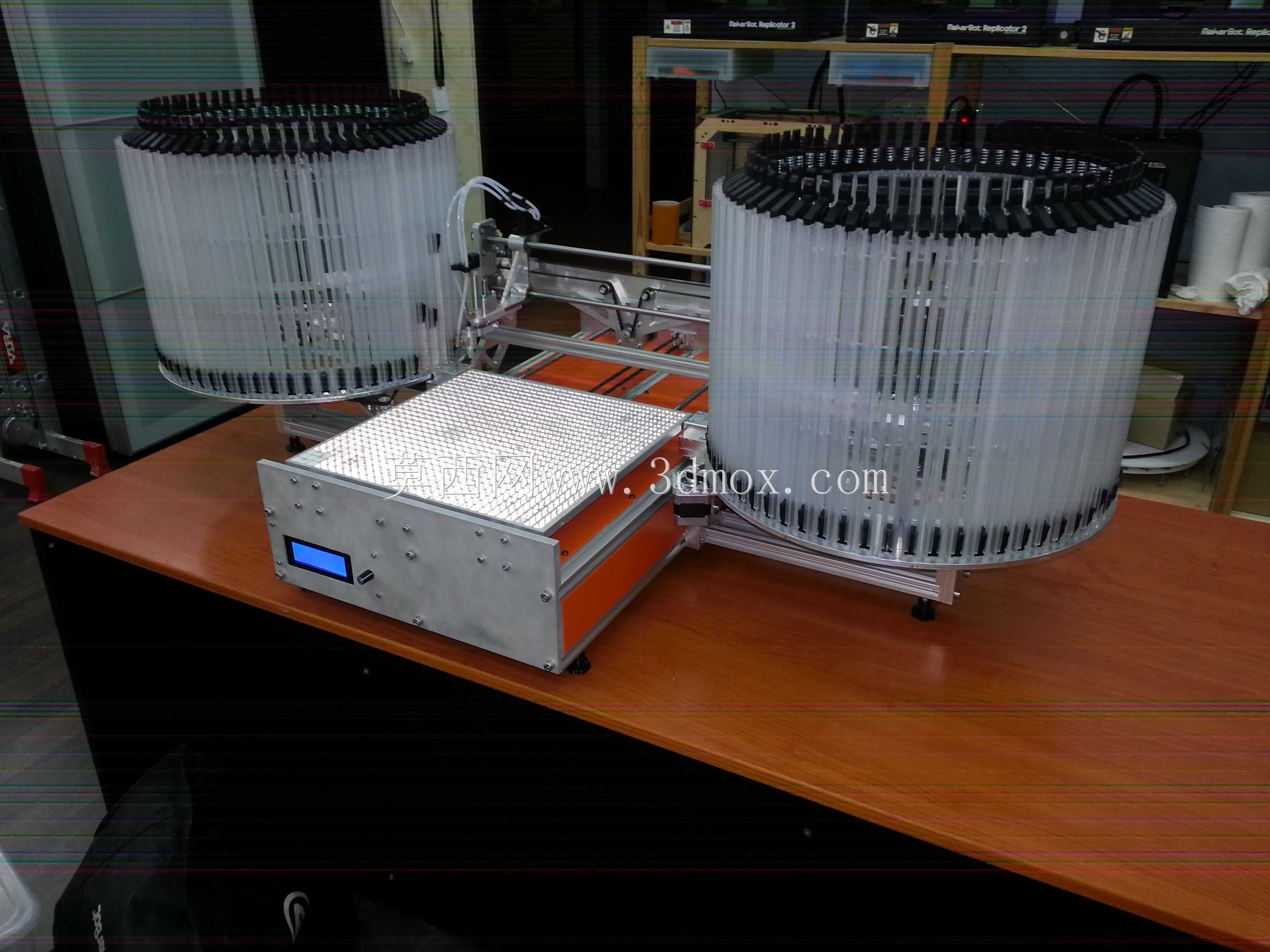

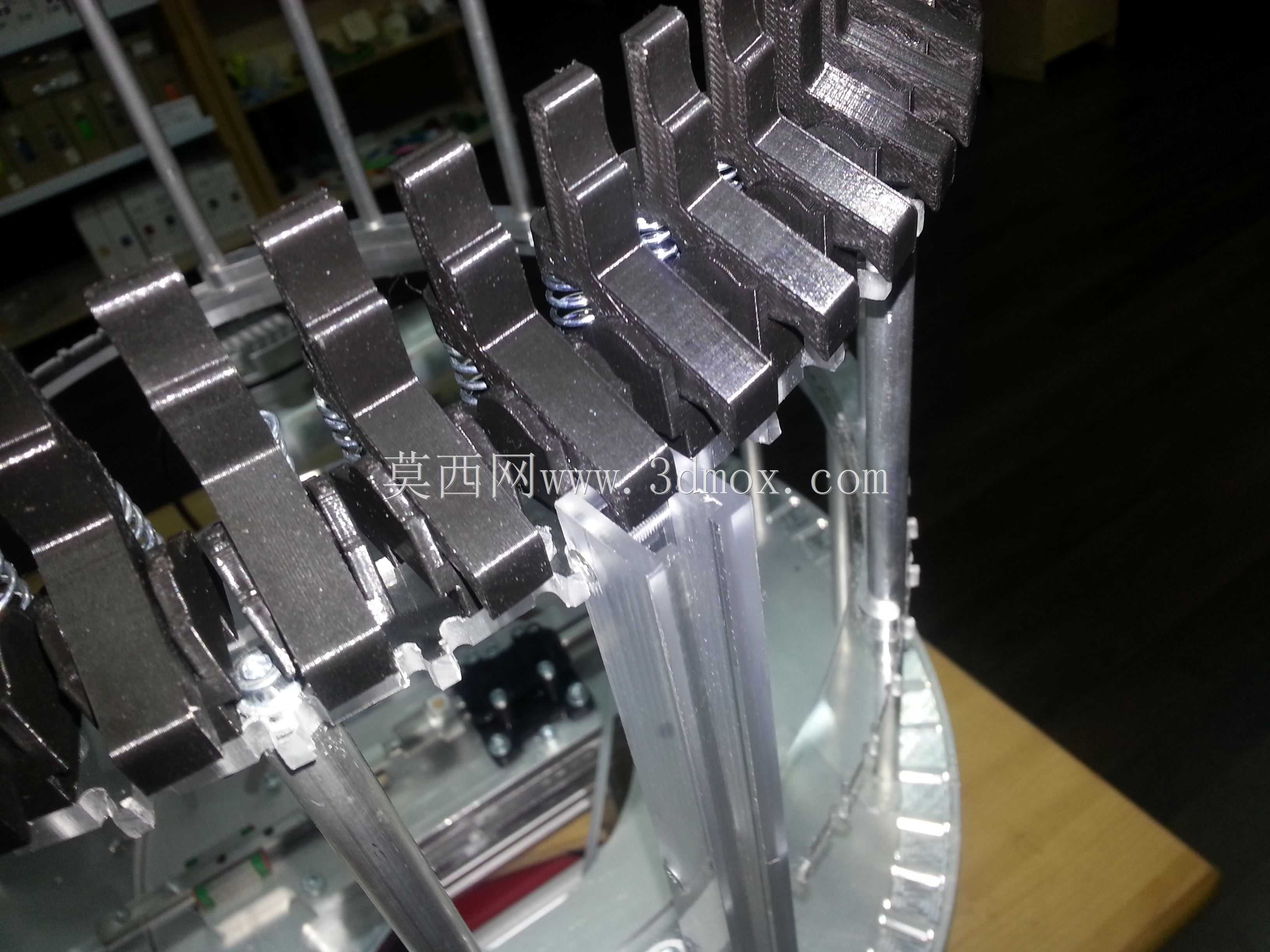

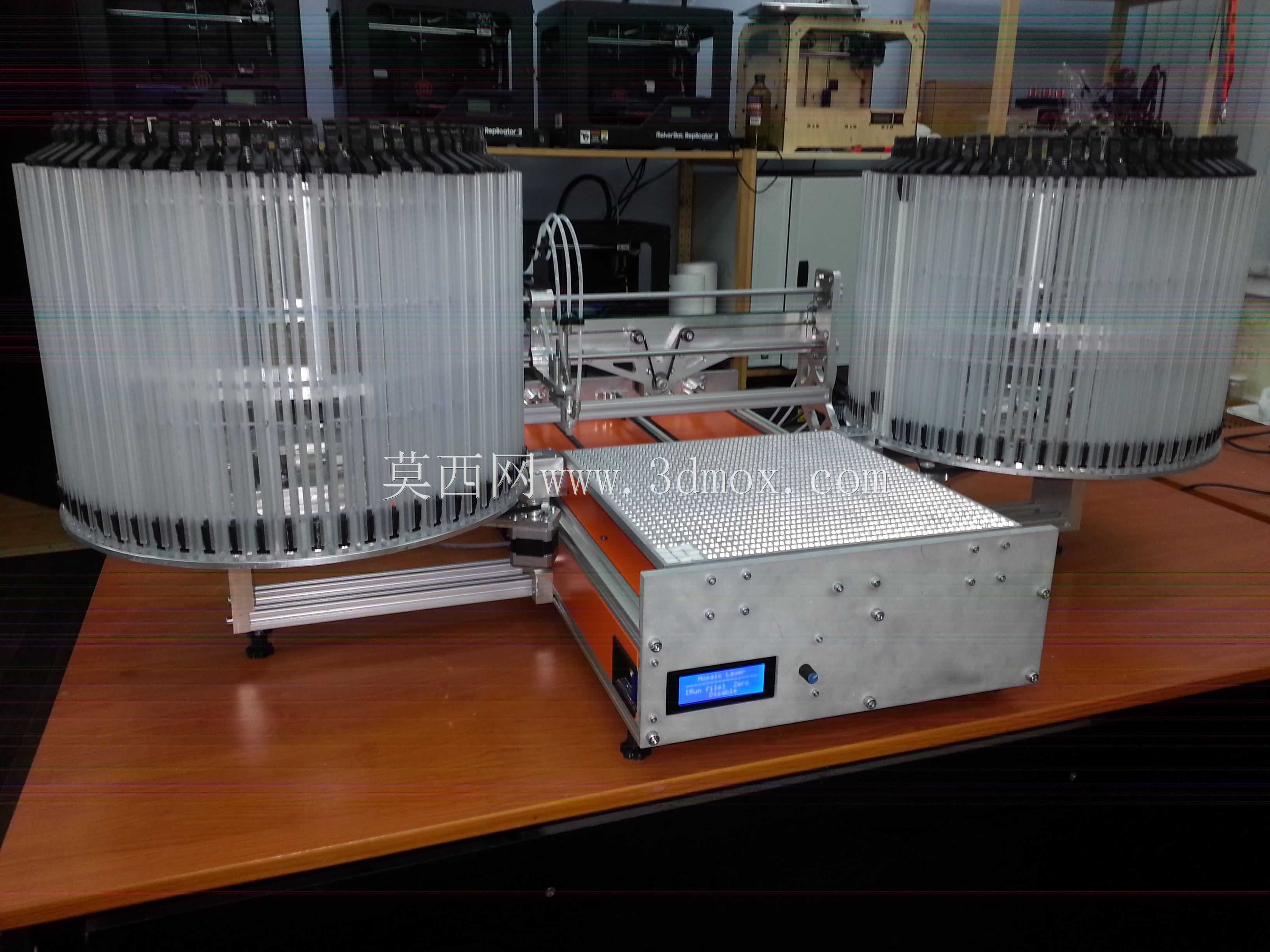

该设备主要面向装饰建材加工、艺术马赛克定制生产场景，可替代传统人工逐块分拣、排布马赛克砖片的繁琐工序，解决人工拼铺效率低、色彩对位误差大、批量生产一致性差的行业痛点，适配小批量定制化马赛克装饰件、标准化马赛克墙砖模块的生产需求，可对接后续的砖面涂胶、背网粘贴工序，形成连贯的马赛克成品加工产线。设备核心功能为多色方砖的自动分选与定点排布，两侧设置的大容量立式储砖轮盘可分类存放128种不同色彩的方形马赛克砖片，每个储位对应单一色号的砖料，通过步进传动结构驱动轮盘精准转动，将目标色号的砖料输送至取料工位；中间的平移取料机构搭载真空吸头，可沿X/Y轴双方向精准移动，按照预设的马赛克图案坐标，将对应色号的砖片逐块放置到下方的铺砖工作台网板上，工作台表面设置与单块马赛克砖尺寸匹配的定位网格，确保每块砖片放置位置偏差控制在极小范围内，拼合后的图案无错位、缝隙均匀。设备整体设计采用模块化布局思路，双侧储砖单元对称分布在铺砖工作台两侧，缩短取料机构的移动行程，提升拼铺作业效率；底部机架采用铝型材搭建，兼顾结构强度与轻量化需求，控制模块集成在工作台下方的金属机箱内，正面设置状态显示屏可实时显示当前作业进度、剩余砖量、运行参数，操作按键与接口集中布置在显示屏旁，便于操作人员调试与日常维护；取料传动部分采用线性导轨搭配同步带传动结构，保证移动过程的平稳性与定位精度，避免取放砖片时出现砖料磕碰、移位问题。设备安装时需放置在水平硬质台面上，底部可调脚座可调节设备水平度，避免传动结构因倾斜出现运行卡顿；设备两侧预留砖料补充操作空间，前方预留成品取放空间，整体作业边界可覆盖常规尺寸的马赛克拼块加工需求，无需额外占用过大的车间场地，既适合小型建材加工门店的定制化生产，也可接入规模化装饰建材生产线作为拼铺工位使用。
