带外置气罐的加长型后减震结构

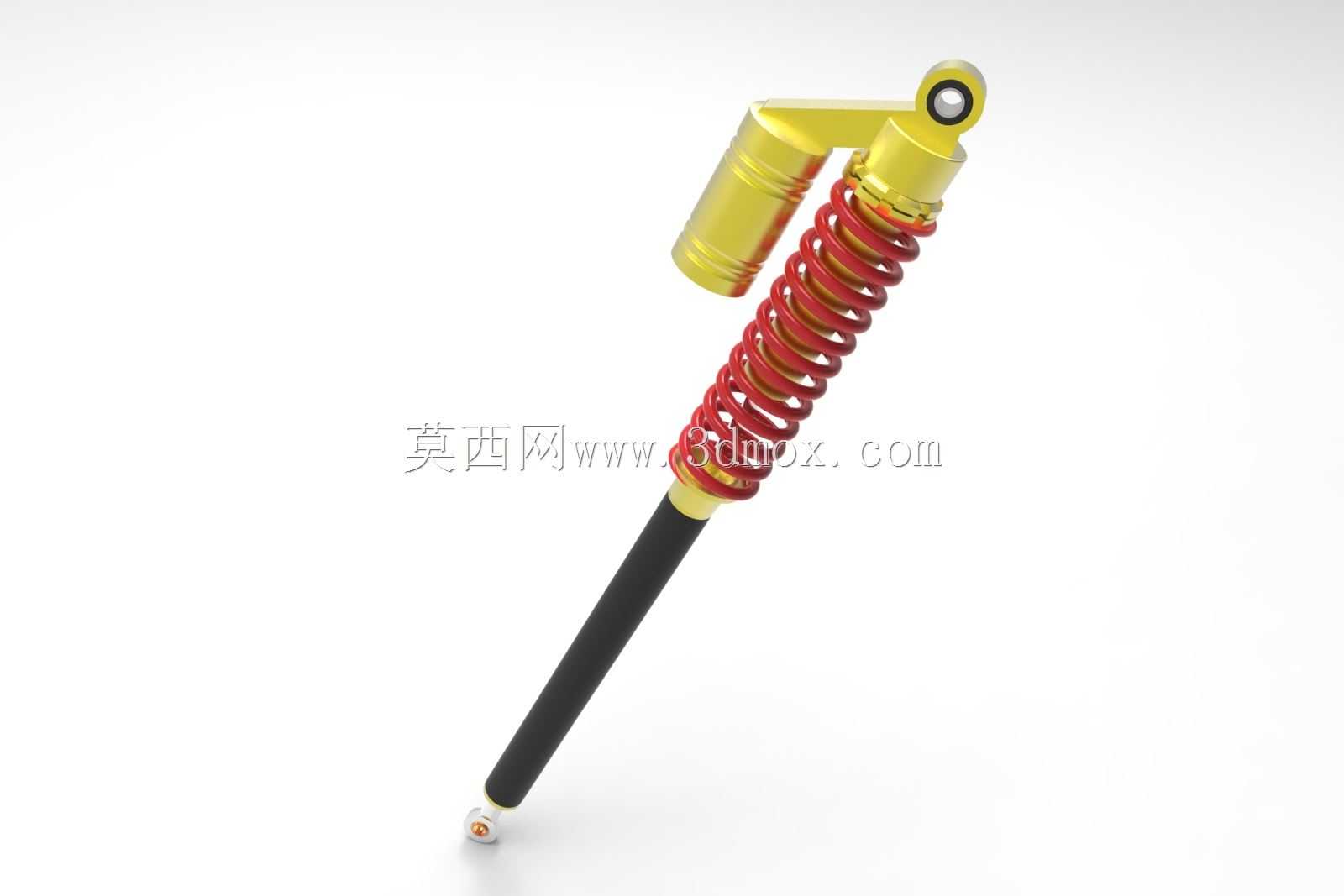

这款加长后减震部件，最初适配场景是国内自制重载自行车的后悬架位置，也可拓展适配小型伞翼载具、低速轮式代步设备的减震安装位，核心作用是吸收行驶过程中路面传递的竖向冲击，避免刚性冲击直接传递到承载架体上，同时抑制弹簧吸震后往复弹跳的余震，提升行进过程的稳定性。从结构设计逻辑来看，整体采用斜置安装的布局思路，上端通过带衬套的铰接耳位连接车架主体，下端通过球头铰接结构连接后轮摇臂，这种上下双铰接的设计可以适配摇臂摆动过程中的角度变化，避免安装位出现卡滞、别劲的问题。外置的圆柱形气罐布置在减震主体侧上方，通过弯折的连接臂与阻尼筒体固定，一方面可以增大阻尼油与气室的容积，提升连续颠簸工况下的阻尼稳定性，避免长时间工作后阻尼油升温导致的减震性能衰减，另一方面侧置的布局不会额外增加减震主体的轴向长度，适配加长行程的设计需求。核心的弹性元件采用等节距圆柱螺旋弹簧，弹簧表面做红色涂装处理，弹簧两端通过金色的金属承托座与阻尼筒体配合，承托座边缘做了翻边限位结构，可以避免弹簧在受压缩、侧向力作用时出现脱出、错位的问题。阻尼筒体下半部分采用黑色防护套包裹，既可以阻挡行驶过程中溅起的泥水、沙尘进入阻尼杆与筒体的配合间隙，延长密封件的使用寿命，也能避免阻尼杆表面被飞石磕碰划伤，防止密封失效出现漏油问题。从安装边界尺寸来看，整体轴向长度比常规民用自行车后减震长约三分之一，预留的压缩行程更大，可以适配重载、非铺装路面的大冲击工况，上端铰接孔的孔径、下端球头的连接螺纹尺寸都匹配自制自行车常用的安装规格，不需要额外做转接件就可以直接装配。设计过程中特意将气罐的连接臂做了加厚处理，因为侧置气罐在长期受振动的工况下，连接位置是应力集中点，加厚处理后可以避免连接臂出现疲劳断裂的问题；弹簧的线径、节距参数是经过反复校核的，空载状态下弹簧预压量合适，不会出现空载时减震过度伸长、硬冲击时弹簧压并的问题；阻尼阀系的调校偏向重载舒适取向，压缩阻尼相对偏小可以快速吸收大的路面冲击，回弹阻尼调至适中区间，避免弹簧回弹过快导致的轮组跳离地面的问题。实际使用场景中，这类加长减震多用于载重超过常规民用自行车标准的自制车型，比如搭载重物的长途骑行自制车、非铺装路面骑行的改装自行车，也可用于小型低速轮式载具的悬架位置，相比常规短行程减震，它能应对更大的落差冲击，在坑洼、碎石路面行驶时，能将大部分冲击能量通过弹簧变形、阻尼油节流转化为热能耗散掉，让架体上的承载物或者骑行者受到的冲击大幅降低。在建模过程中，各部件的配合间隙都按照实际装配公差设定，弹簧与阻尼筒体之间预留了足够的径向间隙，避免弹簧压缩过程中与筒体发生摩擦异响；上下铰接位置的衬套、球头都做了单独的结构建模，还原实际部件的转动自由度，方便后续做运动仿真时验证减震全行程内是否存在干涉问题。
